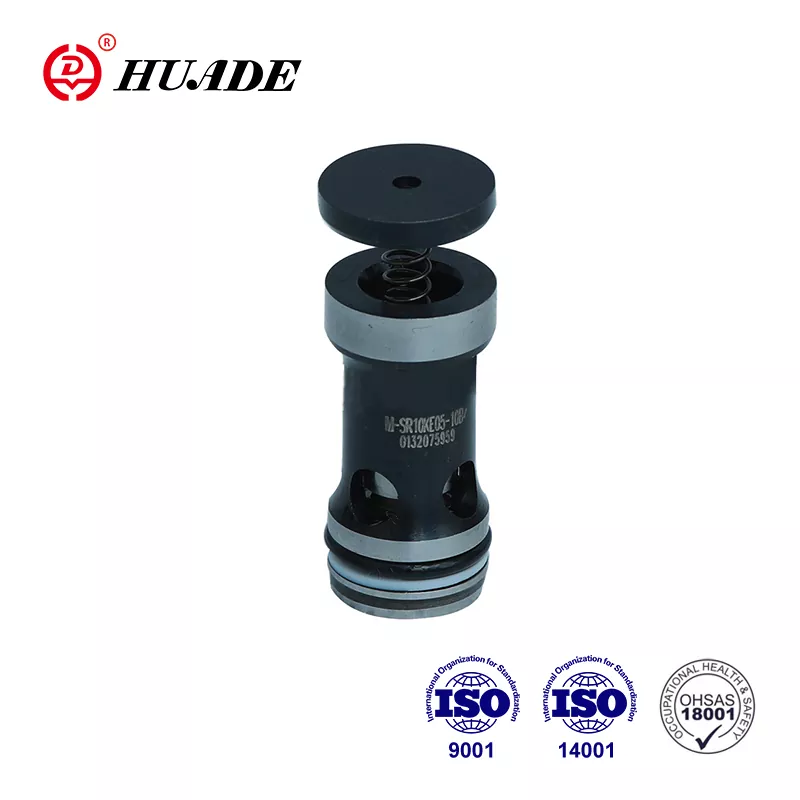

Selskapet ble etablert gjennom et strategisk partnerskap mellom kinesiske og tyske myndigheter i 1979, og har innlemmet banebrytende teknologi fra Rexroth. Huade® patronventil M-SR er alternativ til Rexroth-produkter i samme serie. Det er kostnadseffektivt. Alle produkter gjennomgår streng testing før de forlater fabrikken og er pakket i standard kartong med vanntett emballasje. Innenfor ett års garantiperiode er det gratis å reparere. Huade har kommet opp til de internasjonale standardene, nemlig ISO9001, ISO14001 og ISO45001. Huade® patronventil M-SR har pålitelig ytelse og er allerede populær blant kinesiske forbrukere. Det er et kjent nasjonalt merke i Kina.
|
Tekniske data (for applikasjoner utenfor disse parameterne, vennligst kontakt oss!) |
|
|
Maks. trykk (MPa) |
Opp til 31.5 |
|
Sprekketrykk (MPa) |
Se karakteristiske kurver |
|
Maks. flyt (L/min) |
Se karakteristiske kurver |
|
Driftsvæske |
Mineralolje eller fosfatester |
|
Temperaturområde for trykkvæske (℃) |
-30～+80 |
|
Viskositetsområde (mm2/s) |
2,8 til 500 |
|
Flytende renslighet |
Maksimal tillatt grad av forurensning av trykkvæsken er til NAS 1638 cass 9. Vi anbefaler derfor et filter med en minimum retensjonsgrad på β10≥75 |
Funksjoner:
▶ For montering i manifoldblokker som rettvinklet tilbakeslagsventilpatron
▶ Lekkasjefri lukking i én retning
▶ 6 åpningstrykk, valgfritt
Søknad:
Den brukes hovedsakelig i pumpens utløp som mottrykk og sideventiler.
4. Funksjoner, seksjon, symboler for patronventilen M-SR
Tilbakeslagsventilpatronen type M-SR har som oppgave å fortrinnsvis dosere en strømning i én retning og å tillate fri strømning i motsatt retning.

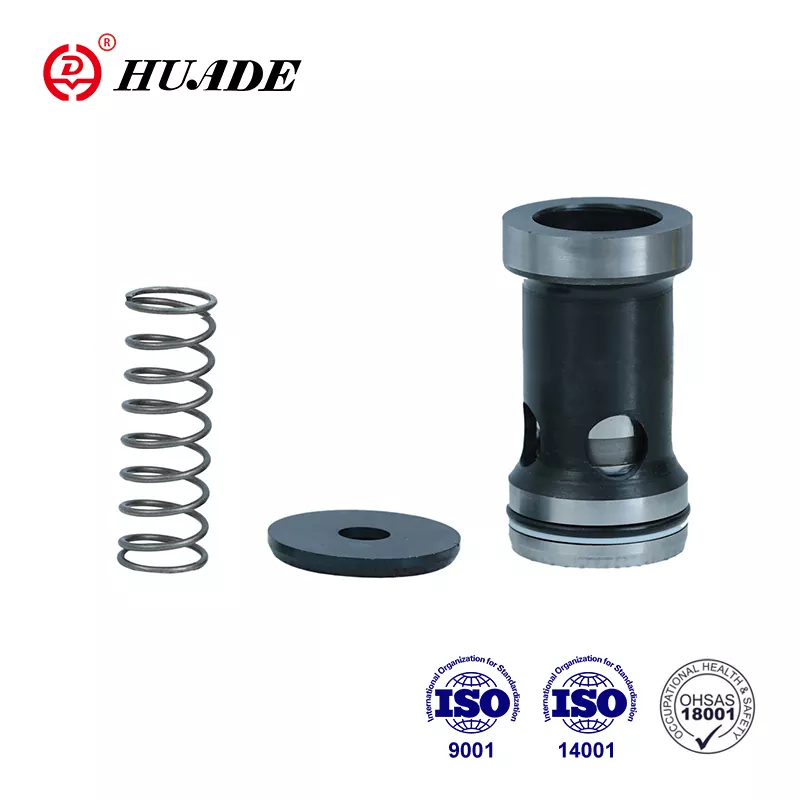

Ventilen inkluderer ventilhylse(1), spole (2), fjærsete(3) og fjærer(4).
Symbol
Strukturdiagram
1. Væsken må filtreres. Minimum filterfinhet er 20 ㎛.
2. Tanken må tettes og et luftfilter må installeres på luftinngangen.
3. Produkter uten underplate når de forlater fabrikken, hvis du trenger dem, vennligst bestill spesielt.
4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i eksempelboken.
5. Ruhet på overflaten knyttet til ventilen kreves til 0,8.
6. Overflatefinish på paringsstykket kreves til 0,01/100 mm.
