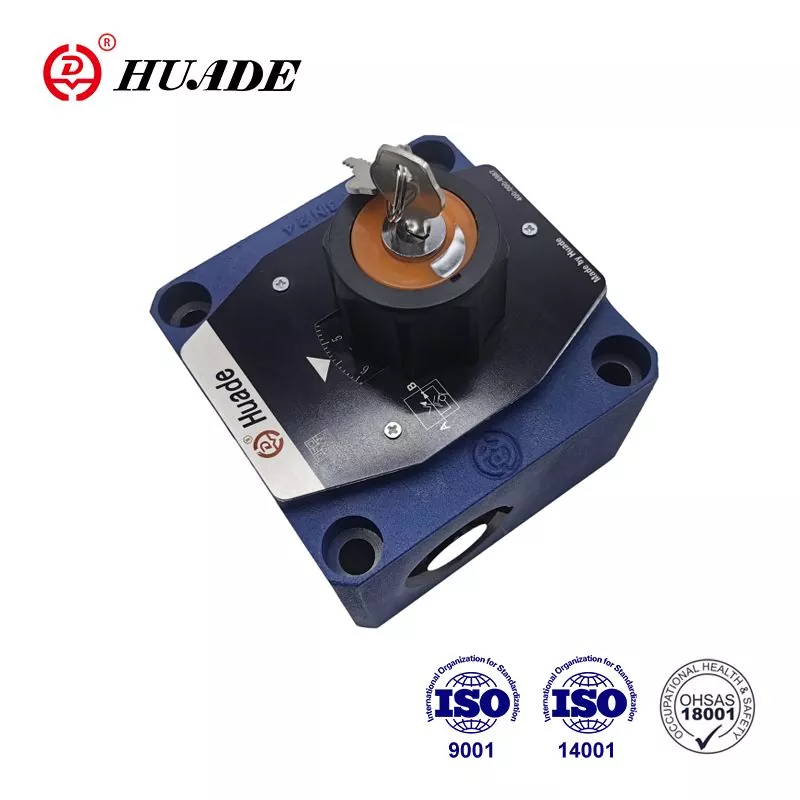

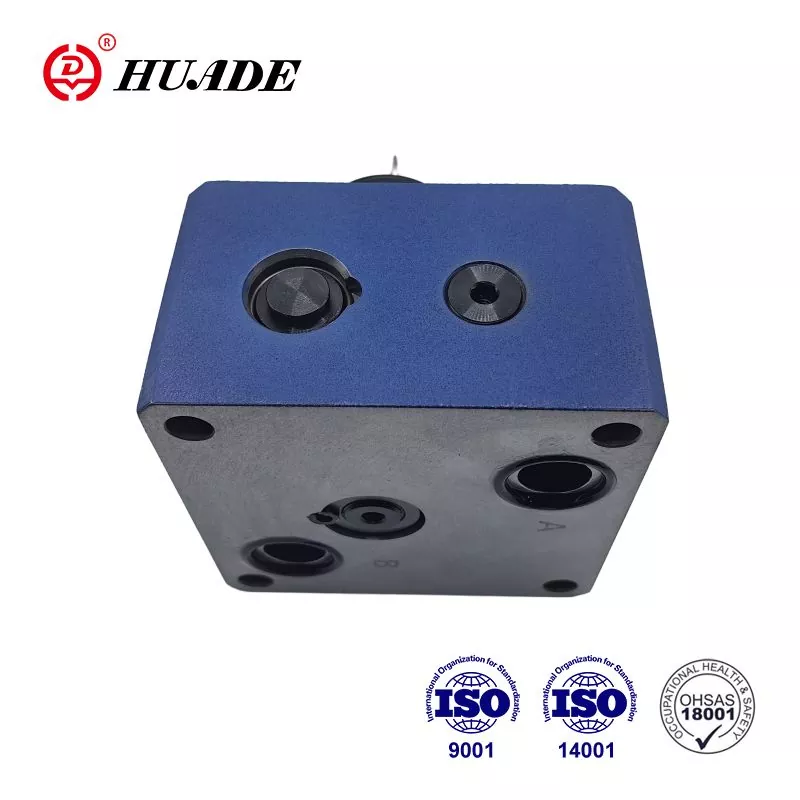

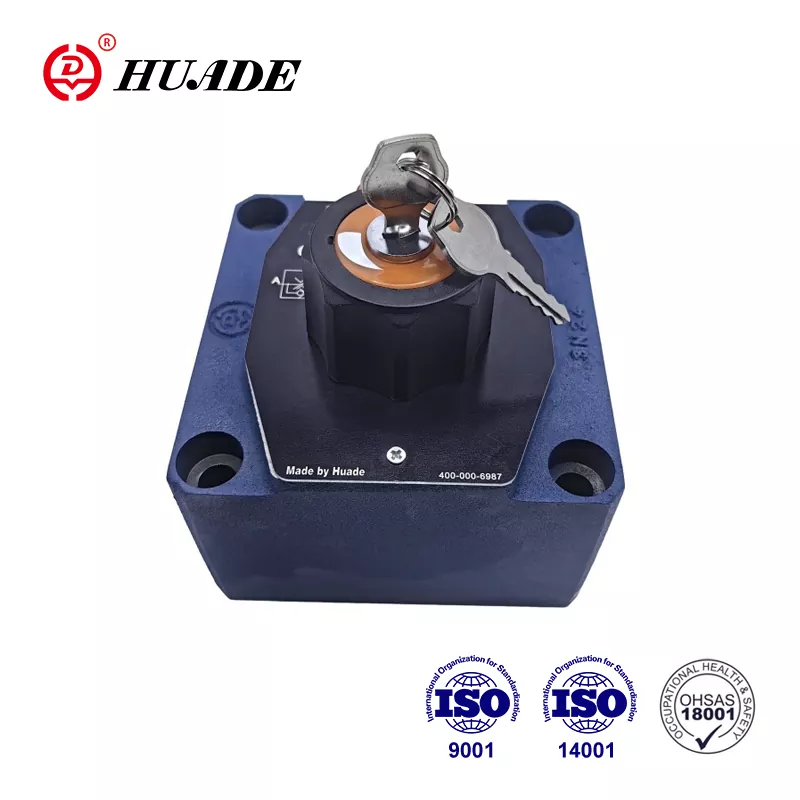

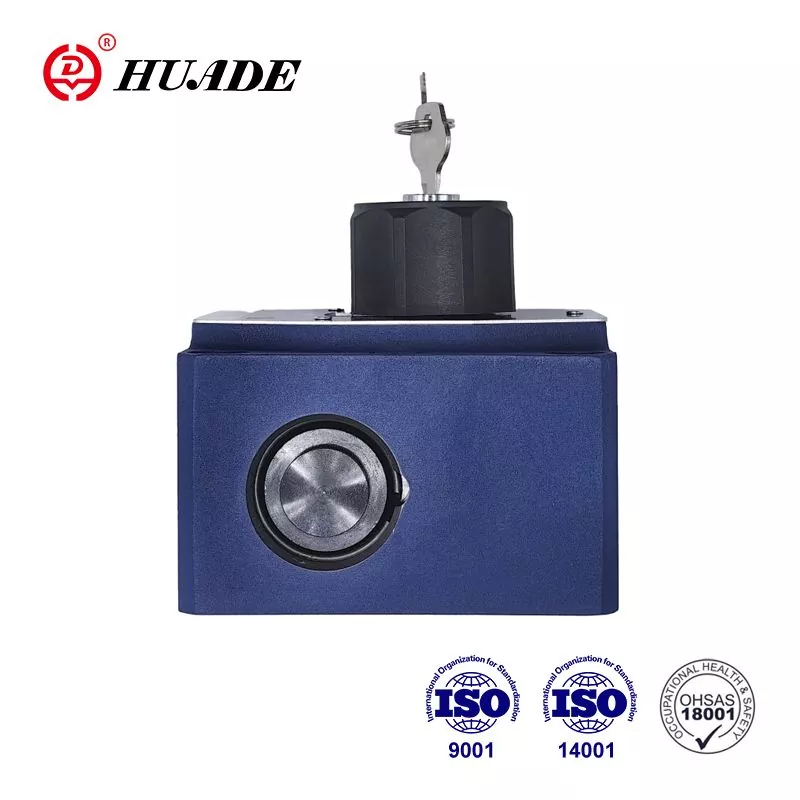

Strømningsreguleringsventiler er 2-veis strømningsreguleringsventiler. Gjennom introduksjonen av teknologi kan Huade® hydrauliske ventiler matche Rexroth i ytelse. Denne 2FRM 16 strømningsventilen er et godt, rimelig alternativ til Rexroth. Huade Hydraulic legger mer vekt på kostnadseffektivitet og praktisk, slik at dens hydrauliske ventil har en relativt lav pris. Dette er et gammelt merke i Kina.
|
General |
|
|
Hydraulikkvæske |
Mineralolje (for NBR-tetning), eller fosfatester (for FPM-tetning) |
|
Temperaturområde (℃) |
-30 til +80 |
|
Viskositetsområde (mm²/s) |
10 til 800 |
|
Likeretter sandwichplate |
||
|
Flow.max (L/min) |
10 |
16 |
|
opptil 50 |
opptil 160 |
|
|
Driftstrykk (MPa) |
opp til 31.5 |
|
|
Sprekketrykk (MPa) |
0.15 |
|
|
Vekt (kg) |
3.2 |
9.3 |
|
Strømme. Q maks (L/min) |
størrelse 10 |
størrelse 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p med fri returstrøm B → A, Q-avhengig (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Strømningskontroll |
temperaturstabil |
±2 % (Q maks) |
||||||
|
trykkstabil (opp til |
±2 % (Q maks) |
±5 %(Q maks) |
||||||
|
Driftstrykk, maks.- port A (MPa) |
opp til 31.5 |
|||||||
|
Minimum trykkforskjellsområde (MPa) |
0,3 til 0,7 |
0,5~1,2 |
||||||
|
Grad av forurensning (μm) |
25 (Q< 5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Vekt (Kg) |
5.6 |
11.3 |
||||||
Funksjoner:
▶ Porteringsmønster til DIN 24 340, fra A,ISO 4401 og CETOP - RP 121H
▶ Trykkkompensator slagbegrenser, valgfritt
▶ Mekanisk drift
▶ Reduksjon av startsprang
▶ Strømningskontroll i begge retninger med en likerettersandwichplate
Søknad:
Hovedfunksjonen til strømningsreguleringsventiler 2FRM 16 er å opprettholde en strømningskonstant uavhengig av trykk og temperatur.
Ventilene 2FRM 16 består i hovedsak av huset (1), åpningsbøssing (3), trykkkompensator (4) med valgfri slagbegrenser, tilbakeslagsventil (5), justeringselement (2).
Strømmen fra kanal A til kanal B er strupet ved åpningen (6). For å holde strømmen over åpningen konstant er en trykkkompensator koblet oppstrøms åpningen (6). Strømmen opprettholdes stort sett uavhengig av temperatur på grunn av åpningsdesignen. Fri returstrøm fra kanal B til kanal A styres via tilbakeslagsventilen (5). Strømningen styres kun fra A til B. For å kontrollere strømmene i begge retninger kan en likeretter sandwichplate type Z4S installeres under strømmen. kontrollventil.
Struktur av strømningsreguleringsventil 2FRM 16
Symbol for strømningskontrollventil 2FRM 16
