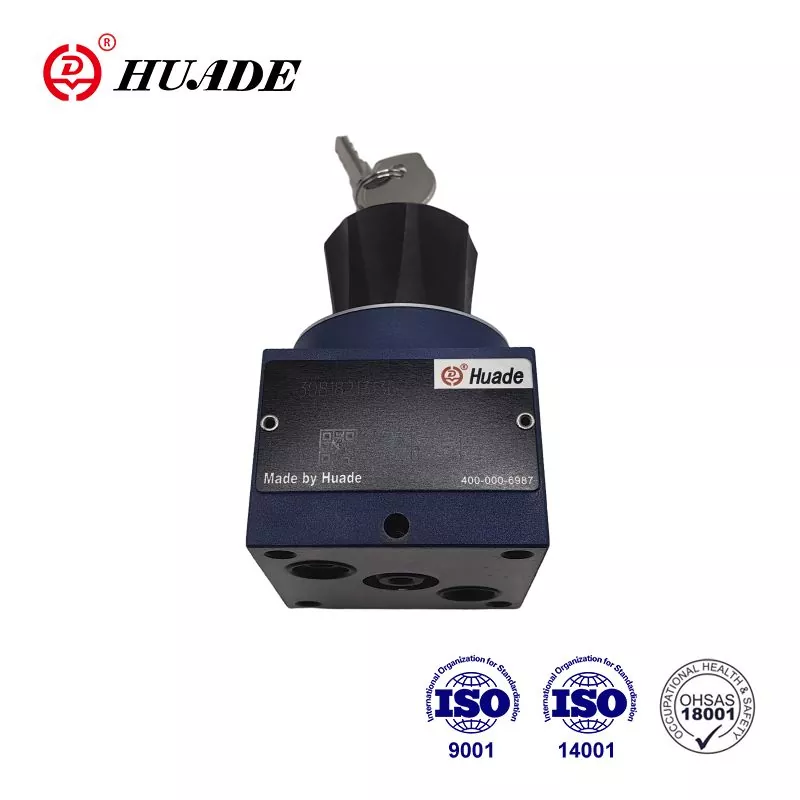

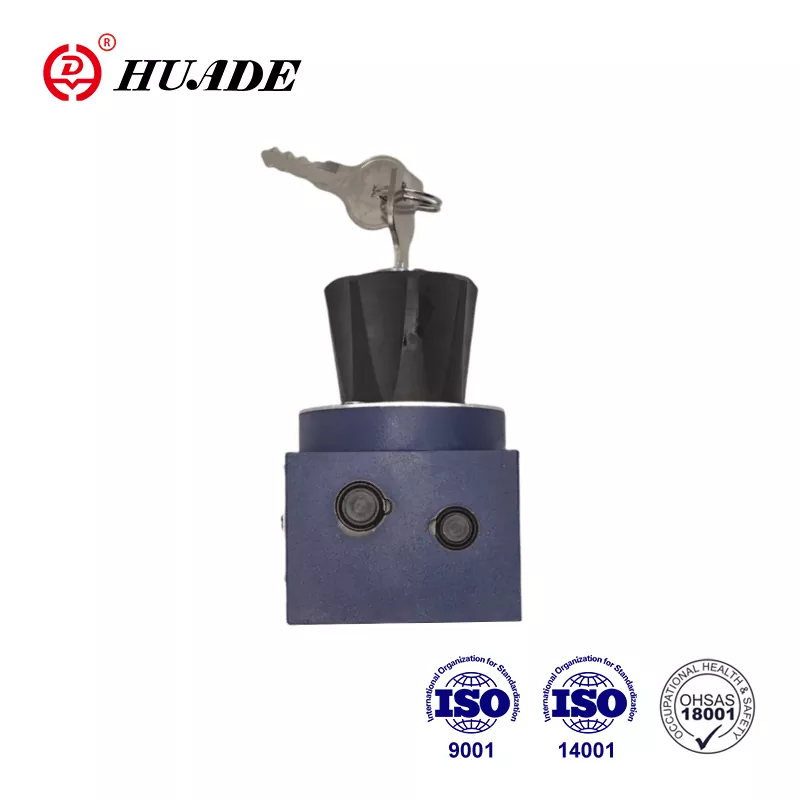

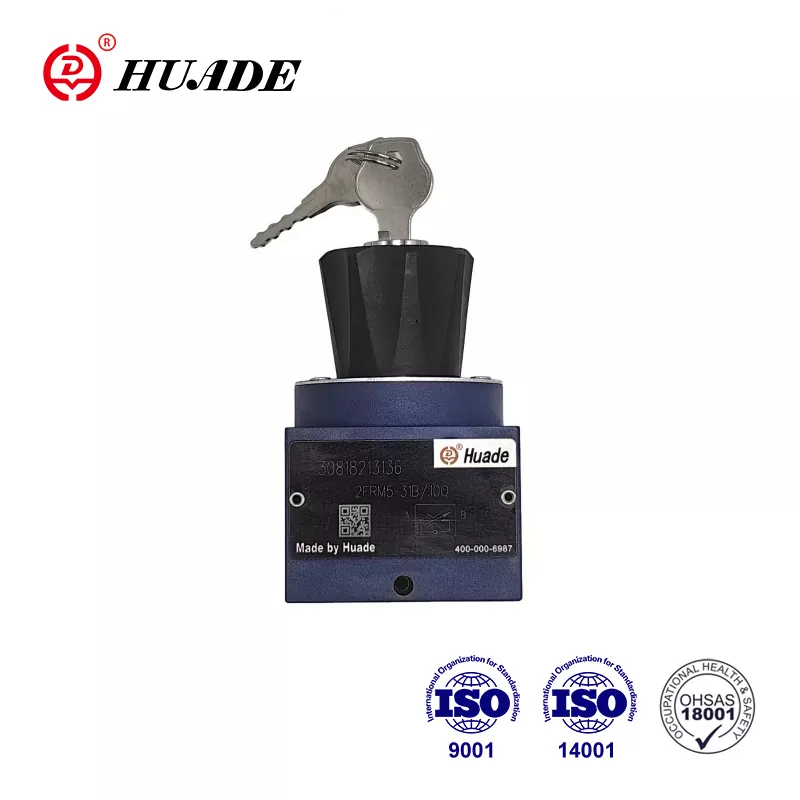

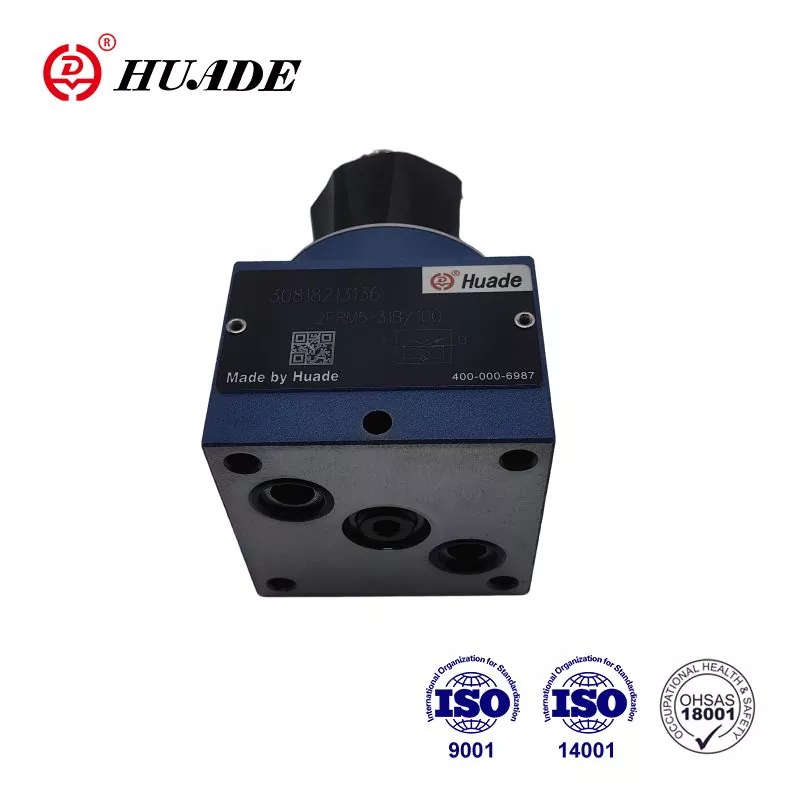

Strømningskontrollventil 2FRM 5

2FRM strømningsventilen er en 2-veis strømningsreguleringsventil. Den brukes til struping. Huade® er virkelig et pålitelig merke i Kina. Gjennom to langsiktige samarbeid med Rexroth, er Huade® flowkontrollventiler kompatible med den samme serien som tilbys av Rexroth. Enten i produktkvalitet, teknologisk innovasjon, kundeservice eller merkevareomdømme, har Huade Hydraulic prestert godt og vunnet et bredt rykte fra markedet og forbrukerne.

Produktparameter for strømningskontrollventil 2FRM 5

Produktfunksjon og bruk av strømningskontrollventil 2FRM 5

Funksjoner:

▶ Porteringsmønster til DIN 24 340, fra A,ISO 4401 og CETOP - RP 121H

▶ Trykkkompensator slagbegrenser, valgfritt

▶ Redusert startsprang

▶ Strømningskontroll i begge retninger med en likerettersandwichplate

▶ Låsbar dreieknapp

Søknad:

Flowreguleringsventil, type 2FRM er en 2-veis flowreguleringsventil, som brukes til struping og ikke påvirkes av trykk og temperatur.

Seksjon og symbol for strømningskontrollventil 2FRM 5

2-veis strømningsreguleringsventilen 2FRM består hovedsakelig av hus(1), innstillingselement(2), åpning(3), trykkkompensator (4) eventuelt med slagbegrenser samt tilbakeslagsventil(5) og brukes til struping av en strømning ved lavt trykk og temperaturavhengighet.

Strypetverrsnittet stilles inn ved rotasjonen av kurvebolten(7). For å holde strømmen konstant uavhengig av trykket ved strupepunktet(8) er en trykkkompensator (4) tilkoblet. Den tempererte uavhengigheten er resultatet av at strupepunktet er konstruert som en åpning.

Fristrømningsreturen fra B til A skjer via tilbakeslagsventilen(5).

For å nå en kontrollert gjennomstrømning av ventilen i begge retninger er det mulighet for å installere en likeretter sandwichplate type Z4S under strømningsreguleringsventilen.

Struktur av strømningsreguleringsventil 2FRM 5

Symbol for strømningskontrollventil 2FRM 5
