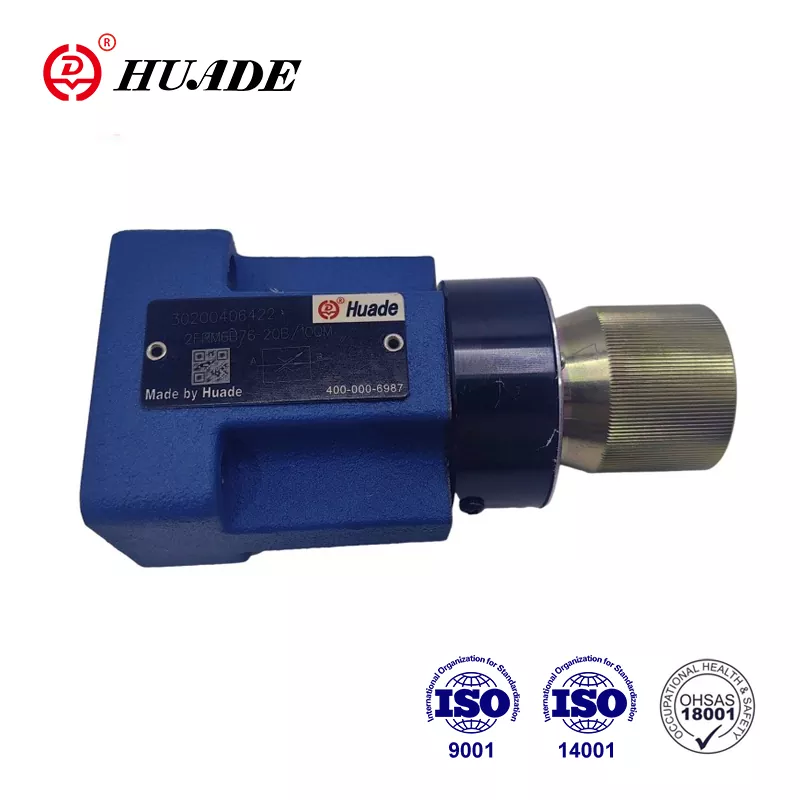

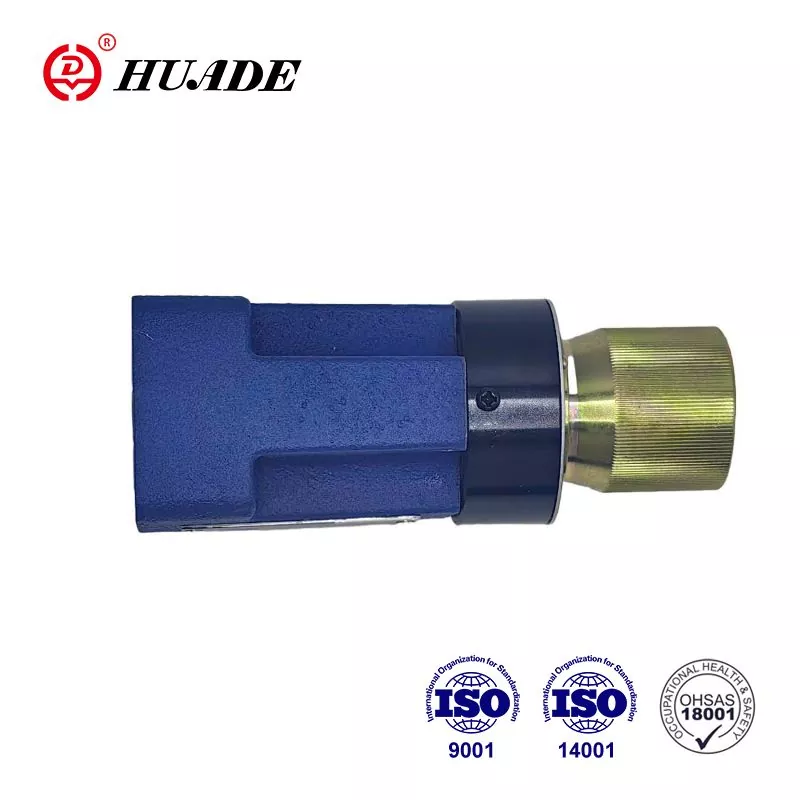

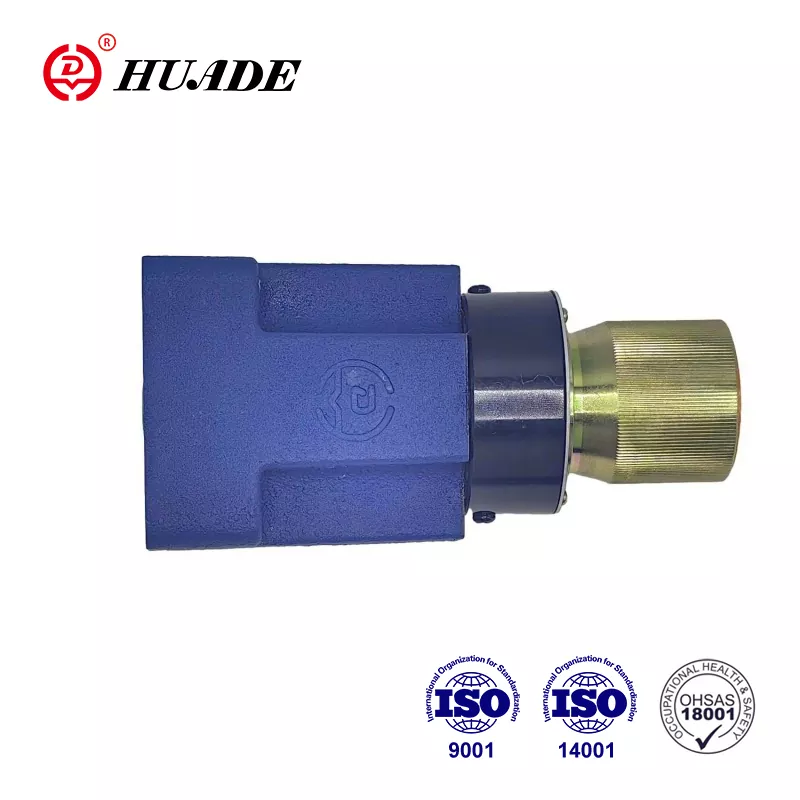

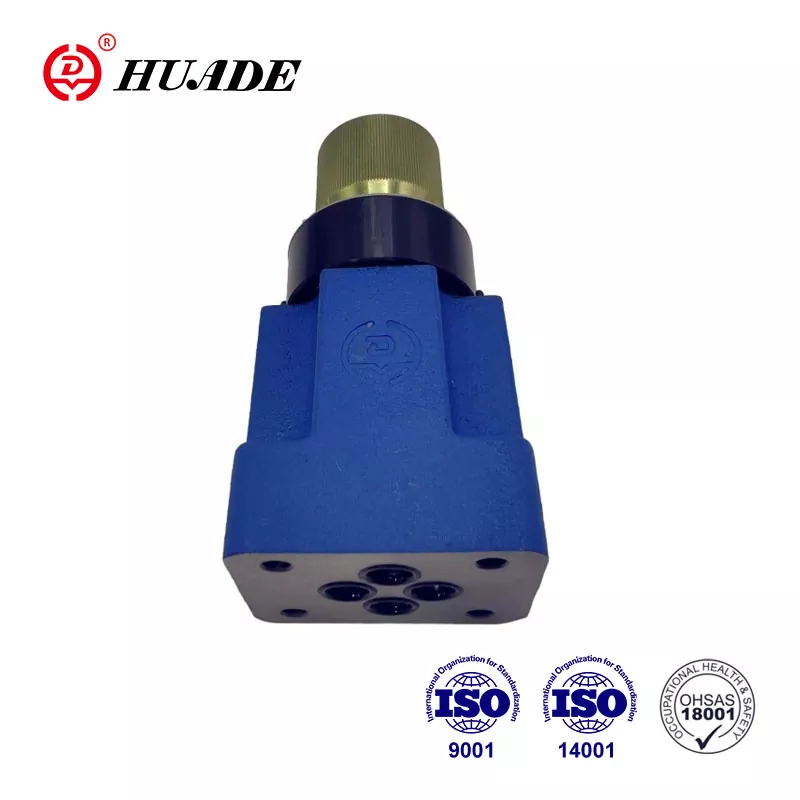

Strømningsreguleringsventil type 2 FRM er en 2-veis strømningsreguleringsventil. Fabrikken fokuserer på det praktiske til produktene, samtidig som kvaliteten på produktene kontrolleres strengt. Den har som mål å levere høykvalitets hydrauliske strømningsventiler som kundene har råd til.Huade® strømningsventiler 2FRM 6 er mer avanserte innen teknologi på grunn av introduksjonen av den banebrytende teknologien. Produktemballasje kan tilpasses, for eksempel treboksemballasje, plastemballasje og standard kartongemballasje.
|
Trykkvæske |
Mineralolje (for NBR-forsegling) eller fosfatester (for FPM-forsegling) |
|||||
|
Trykkvæsketemperaturområde (℃) |
-30 til +80 |
|||||
|
Viskositetsområde (mm²/s) |
10 til 800 |
|||||
|
Flow qv maks (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Flow qv min til 10 MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Flow qv min til 31,5 MPa (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Trykkforskjell ∆p for fri returstrøm B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimum trykkforskjell (MPa) |
0,6 til 1,2 |
|||||
|
Trykkstabilitet opp til ∆p = 31,5 MPa (%) |
Master 2 (Qmax) |
|||||
|
Maximum operating pressure at port A (MPa) |
til 31.5 |
|||||
|
Forurensning (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Vekt (kg) |
ca 1,3 |
|||||
Funksjoner:
▶ Utvendig lukking av trykkkompensatoren, valgfritt
▶ Tilbakeslagsventil, valgfritt
▶ Dreieknapp med skala
▶ Låsbar.valgfritt
1) Ved bruk sammen med en likeretterplate opp til 21 MPa
Søknad:
Flowreguleringsventil 2FRM 6 brukes for å opprettholde en konstant strøm, uavhengig av trykk og temperatur.
General:
2-veis strømningskontrollventil 2FRM 6 består i hovedsak av hus(1), dreieknapp (2), åpning (3), trykkkompensator (4) og en valgfri tilbakeslagsventil.
Flowreguleringsventil type 2FRM 6 B.._20B/M
(uten ekstern lukking, uten tilbakeslagsventil)
Strømmen fra port A til B strupes ved gassposisjon (5). Gass-tverrsnittet varieres ved å vri på dreieknappen (2). For å holde strømmen konstant, uavhengig av trykk,
trykkkompensator (4) er montert i port B nedstrøms for gassposisjon (5). Kompresjonsfjæren (6) presser åpningen (3) og trykkkompensatoren (4) utover mot deres respektive stoppere og holder dermed trykkkompensatoren (4) i åpen posisjon når det ikke er strømning gjennom ventilen. Når væske strømmer gjennom ventilen, påfører trykket som virker i port A en kraft til trykkkompensatoren (4) via åpningen (7). Trykkkompensatoren (4) beveger seg inn i kompensasjonsposisjonen til kreftene balanserer. Hvis trykket i port A stiger, beveger trykkkompensatoren (4) seg i lukkeretningen, inntil det igjen oppnås en balanse mellom kreftene. På grunn av denne kontinuerlige kompensasjonsvirkningen til trykkkompensatoren oppnås en konstant strømning. For å kontrollere en strømning gjennom ventilen i begge retninger, kan en likeretter sandwichplate type Z4S 6 monteres under denne strømningsreguleringsventilen.
Struktur for strømningsreguleringsventil 2FRM 6-20B/...M...
Type 2FRM 6A..-20B/..R
Funksjonen til denne ventilen er i utgangspunktet den samme som til ventil type 2FRM 6 B..-20B/..M
Imidlertid er denne typen strømningsreguleringsventil forsynt med en ekstern port som gjør at trykkkompensatoren (4) kan kobles til via port P(11). Det ytre trykket som virker i port P(11) via åpning (10) holder trykkkompensatoren (4) lukket mot kraften fra trykkfjæren (6). Når den tilkoblede retningsventilen (9) aktiveres for å tillate strømning fra P til B, oppnås lukket sløyfestyring som med type 2 FRM 6 B. Dermed unngås et hopp ved oppstart.
Denne versjonen med utvendig lukking av kompensatoren kan kun brukes til innmålerstyring.
Fri returstrøm fra port B til A er via tilbakeslagsventil (8).
Struktur av strømningskontrollventil 2FRM 6A..-20B/..R
Brukseksempler
Symbol for 2-veis strømningsreguleringsventil 2FRM 6
