Når du arbeider med hydrauliske systemer i industrielle omgivelser, er retningsreguleringsventilen i hovedsak trafikkkontrolleren for væskekraften din. Bosch Rexroth 4WE 10 J retningsreguleringsventil er en av de arbeidshestene som stille holder produksjonslinjer i gang i fabrikker over hele verden. Denne spesielle ventilen har eksistert i flere tiår, og det er en god grunn til at ingeniører fortsetter å spesifisere den for sine prosjekter.
Hva gjør 4WE 10 J retningsreguleringsventilen annerledes

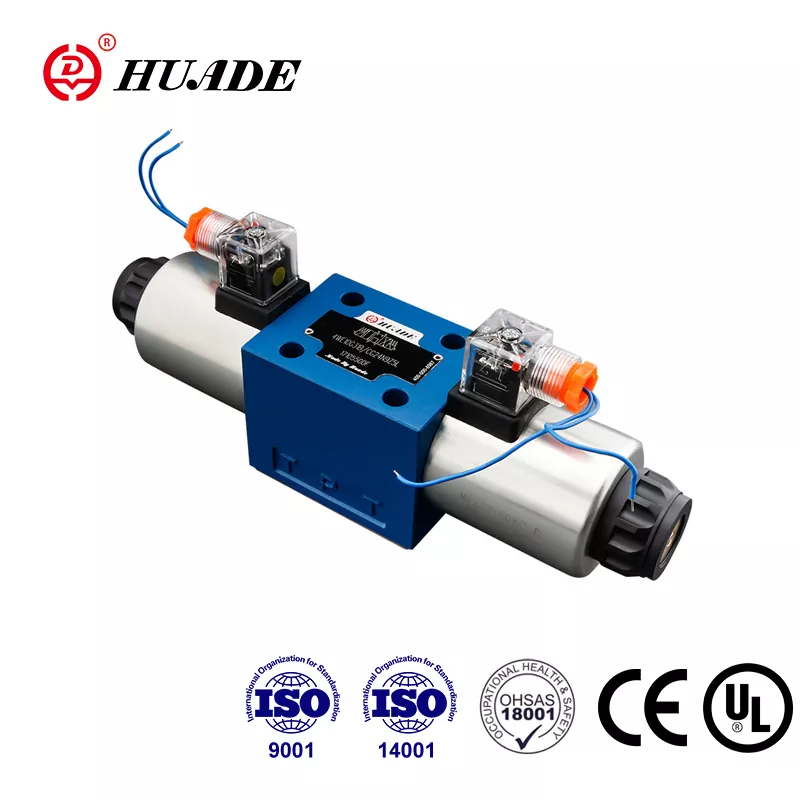

Rexroth 4WE 10 J er det vi kaller en magnetstyrt retningsspoleventil. Tenk på det som en elektrisk styrt bryter som leder hydraulikkoljen dit den skal. "4WE"-delen forteller oss at den har fire hovedporter, og at den er elektrisk drevet. "10" indikerer at det er en størrelse NG10, som samsvarer med CETOP 5-monteringsstandarden. Den "J" på slutten er faktisk ganske viktig fordi den definerer hvordan ventilen oppfører seg når den sitter i midtposisjonen.
Det som skiller denne ventilen er dens evne til å håndtere alvorlig trykk og flyt. Vi snakker om maksimale arbeidstrykk opp til 350 bar, som tilsvarer omtrent 5000 pund per kvadrattomme. DC-spenningsversjonene kan presse gjennom 160 liter per minutt, mens AC-versjonene håndterer 120 liter per minutt. Disse tallene betyr noe når du prøver å flytte tung last eller betjene store sylindre.
Hvordan J-Pattern Center Position fungerer
J-spolekonfigurasjonen er sannsynligvis det mest karakteristiske trekk ved denne retningsreguleringsventilen. Når ventilen sitter i sin midtstilling med begge solenoidene slått av, er alle hovedportene blokkert. Pumpeporten (P), begge arbeidsportene (A og B), og tankens returport (T) er fullstendig isolert fra hverandre.
Denne blokkerte senterdesignen tjener et bestemt formål. Når du har en hydraulisk sylinder som holder en tung last, vil du ikke at lasten kryper ned mens du ikke aktivt kontrollerer den. 4WE 10 J holder alt låst på plass. Pumpen sender ikke olje noe sted, og sylinderen kan ikke blø tilbake til tanken. Dette gjør det spesielt nyttig i applikasjoner som sprøytestøpemaskiner, der du trenger presis posisjonsholding under forskjellige stadier av støpesyklusen.
Når du aktiverer en av solenoidene, skifter spolen for å koble pumpen til en arbeidsport mens den andre arbeidsporten åpner til tanken. Aktiver den andre solenoiden, og koblingene reverseres. Det er enkel hydraulikk, men det blokkerte senteret gir deg den statiske holdeevnen som noen andre spolemønstre ikke gir.
De tekniske detaljene som betyr noe
4WE 10 J følger ISO 4401-05-04-0-05-standarden for monteringsgrensesnittet. Denne standardiseringen betyr at du kan bytte den med andre NG10-ventiler fra forskjellige produsenter om nødvendig, selv om det alltid er detaljer å bekrefte. Monteringen bruker fire M6 x 50 bolter som er tiltrukket til 15 Newton-meter. Du trenger en separat monteringsplate, som Rexroth betegner som noe sånt som en G 66/01.
Solenoidene er det Rexroth kaller "wet pin"-design. Den elektriske spolen sitter i et hus som er utsatt for hydraulikkoljen, noe som hjelper med kjøling og reduserer støy sammenlignet med tørre solenoider. Disse spolene kan fjernes og roteres 90 grader uten å demontere hele ventilen, noe som er praktisk når du har trangt om plass eller trenger å omorientere de elektriske koblingene. Vanlige spenningsalternativer inkluderer 24 VDC og 120 VAC, selv om andre spenninger er tilgjengelige.
Responstidene er respektable for denne typen retningsreguleringsventiler. Når du bruker strøm, skifter spolen på omtrent 45 til 70 millisekunder. Når du kutter strømmen, returnerer fjæren den på 35 til 45 millisekunder. Dette er ikke servoventilhastigheter, men de er tilstrekkelige for de fleste industrielle maskineri.
Hvor du finner denne ventilen som fungerer
4WE 10 J dukker opp i mye forskjellig industrielt utstyr. Tunge maskinverktøy bruker den til å kontrollere arbeidsbord og spindler. Hydrauliske presser er avhengige av den for presis sylinderkontroll. Sprøytestøpemaskiner er sannsynligvis en av de vanligste bruksområdene, spesielt i formklemmekretsene hvor du trenger å holde tonnevis med klemkraft uten drift.
I et typisk sprøytestøpeoppsett håndterer retningsreguleringsventilen åpning og lukking av formen. Under injeksjon låser J-mønsterets midtposisjon hydraulikkoljen i klemsylinderen, og opprettholder konstant trykk selv om pumpen kan utføre annet arbeid. Dette forhindrer flash (uønsket plast som lekker fra formen) og sikrer jevn delkvalitet. Når det er på tide å åpne formen, utløses en solenoid og ventilen skifter, og dirigerer oljen til å trekke inn klemmemekanismen.
Ventilen vises også i mobilt utstyr, anleggsmaskiner og materialhåndteringssystemer. Hvor som helst du trenger retningskontroll med god holdeevne og rimelige strømningshastigheter, er 4WE 10 J verdt å vurdere.
Forstå ordrekoden
Rexroth bruker et systematisk kodesystem for retningsreguleringsventilene sine, og å forstå det hjelper deg å få akkurat det du trenger. Et typisk komplett modellnummer kan se ut som 4WE 10 J3X/CG24N9K4, med Rexroth-delenummeret R900589988.
Å bryte det ned: "4" bekrefter fire hovedporter. "VI" betyr at det er en elektrisk drevet retningsspoleventil. "10" er NG10-størrelsesvurderingen. "J" identifiserer spolemønsteret med blokkert senter. "3X" eller "5X" indikerer serien, med 5X som gjeldende produksjonsserie. Bokstavene og tallene etter skråstreken spesifiserer detaljer som solenoidspenning (G24 betyr 24 VDC), forseglingsmateriale og ulike alternativer.
Hvis du ser en "V" i suffikset, indikerer det FKM-forseglinger i stedet for standard NBR-forseglinger. Du vil ha FKM hvis du bruker fosfatestervæsker eller opererer ved høyere temperaturer. Standard NBR-tetningene fungerer fint med mineralske hydraulikkoljer i normale industrielle temperaturområder.
Væskebehov og filtrering
4WE 10 J er designet primært for mineralbaserte hydraulikkoljer, selv om den kan håndtere fosfatestere med riktig tetningsmateriale. Viskositetsområdet er ganske bredt, fra omtrent 2,8 til 380 kvadratmillimeter per sekund, med en nominell driftsviskositet rundt 37 ved 55 grader Celsius. Driftstemperaturen bør holde seg mellom minus 20 og pluss 50 grader Celsius for det omgivende miljøet.
Her er hvor mye vedlikeholdshodepine starter: væskerenslighet. Avstandene inne i en retningsreguleringsventil er målt i mikron. Vi snakker om gap mellom tre og tretten mikron i kritiske områder. Et menneskehår er omtrent 70 mikron til sammenligning. Hvis du lar forurensning komme inn i hydraulikkoljen, kan partikler kile seg inn i disse klaringene og føre til at spolen fester seg.
Rexroth anbefaler filtrering ved 10 mikron eller bedre. Det er ikke et forslag du bør ignorere. En fast spole betyr at ventilen din ikke vil forskyve seg, eller enda verre, den kan skifte og ikke returnere. Spesielt med AC-solenoider kan en fast spole føre til utbrent spole fordi solenoiden er konstruert for intermitterende drift, ikke kontinuerlig drift. Å følge noe som NAS 1638 Klasse 9 renslighetsstandarder vil spare deg for sorg på veien.
Vanlige problemer og feilsøking
De fleste problemene med 4WE 10 J spores tilbake til tre områder: forurensning, elektriske feil eller mekanisk skade. Den gode nyheten er at Rexroth inkluderer en manuell overstyring på disse ventilene, som gir deg et diagnostisk verktøy.
Hvis retningsreguleringsventilen din ikke skifter når du aktiverer solenoiden, prøv den manuelle overstyringen først. Trykk på overstyringspinnen og se om ventilen skifter mekanisk. Hvis den skifter manuelt, men ikke elektrisk, ser du på et elektrisk problem. Sjekk spenningen på solenoidkontakten, kontroller ledningene og test spolemotstanden. Hvis ventilen ikke vil skifte selv manuelt, sitter spolen fast, vanligvis på grunn av forurensning.
Forurensningsproblemer melder seg på ulike måter. Noen ganger skifter ventilen, men går ikke tilbake til midten på riktig måte. Andre ganger kan det skifte sakte eller ikke i det hele tatt. Intern lekkasje er et annet symptom, der du mister trykket eller ser sylinderdrift selv med ventilen angivelig i låst midtstilling. Disse problemene betyr vanligvis at forurensning har skåret spolen eller ventilhuset, og skaper lekkasjebaner.
Elektriske problemer er vanligvis enkle. Ingen spenning betyr at du må sjekke ledninger og kontrollsystem. Feil spenning eller polaritet (for DC-solenoider) betyr at ventilen kanskje ikke skifter pålitelig. Blåste spoler vises som åpne kretsløp eller svært lav motstand. Utskifting av spole er enkelt nok siden de bare tres ut av ventilhuset.
Mekanisk skade er mindre vanlig, men kan skje. Ødelagte returfjærer vil forhindre at spolen sentrerer seg. Skadede solenoidstifter vil ikke skyve spolen ordentlig. Disse krever vanligvis ventilbytte eller ombygging i stedet for enkle reparasjoner.
Installasjonshensyn
Å montere en 4WE 10 J riktig starter med en ren, flat monteringsoverflate. Ventilen bolter til en underplate eller manifold ved å bruke de fire M6-boltene vi nevnte tidligere. Overflatens flathet er viktig fordi O-ringene som tetter hver port må komprimeres jevnt. Eventuelle vridninger eller rusk kan skape lekkasjebaner.
Trekk til disse monteringsboltene til 15 Newton-meter, verken mer eller mindre. For lite og du kan få eksterne lekkasjer. For mye og du risikerer å forvrenge ventilhuset, noe som kan føre til at spolen binder seg. Bruk en momentnøkkel, ikke en gjetning.
Elektriske tilkoblinger trenger også oppmerksomhet. Pass på at du kobler til de riktige spenningsterminalene. Ventilen har vanligvis en rekkeklemme eller kobling for hver solenoid, pluss en jordforbindelse. Den jordforbindelsen er obligatorisk for sikkerheten og kan også redusere elektrisk støy i kontrollsystemet ditt.
Retningsreguleringsventilen bør orienteres med solenoidene pekende opp når det er mulig. Dette bidrar til å forhindre fuktakkumulering i de elektriske koblingene. Hvis du må montere den annerledes, vurder å legge til støvler eller deksler for å beskytte de elektriske terminalene.
Sammenligning av alternativer
4WE 10 J er ikke den eneste NG10 retningsreguleringsventilen som er tilgjengelig. Parker lager D3W-serien, som tilbyr lignende spesifikasjoner. Eaton Vickers har DG4V-5-serien. HYDAC produserer NG10 ventiler som kan erstatte i mange bruksområder. Så hvorfor kan du fortsatt velge Rexroth?
Strømningskapasitet er én faktor. 4WE 10 Js 160 liter i minuttet i DC-versjoner er noen konkurrenter. Responstiden er konkurransedyktig på 45 til 70 millisekunder for energitilførsel. Solenoiddesignen med våtstift med avtagbare, roterbare spoler gir praktiske vedlikeholdsfordeler. Rexroth tilbyr også et bredere utvalg av spolemønstre og alternativer innenfor 4WE 10-serien, noe som gir deg mer fleksibilitet for å matche dine eksakte behov.
Prismessig er disse ventilene i samme ballpark. Du kan betale alt fra 950 til 1050 amerikanske dollar for en vanlig konfigurasjon. Denne prisen reflekterer industrikvalitet og ingeniørarbeidet som er nødvendig for å opprettholde trange klaringer og pålitelig ytelse.
Den virkelige differensieringen kommer ofte ned til hva du allerede bruker i systemet ditt. Hvis utstyret ditt allerede er bygget rundt Rexroth-komponenter, opprettholder det å holde seg til 4WE 10 J konsistens i delbeholdningen og teknikerens kjennskap. Hvis du jobber med Parker- eller Eaton-systemer, kan det hende at deres ekvivalenter integreres jevnere.
Sourcing og tilgjengelighet
Å finne en 4WE 10 J er generelt enkelt. Vanlige konfigurasjoner som R900589988 (24 VDC-versjon) er vanligvis på lager hos industrielle distributører. Rexroth har en offisiell nettbutikk hvor du kan kjøpe direkte. Industrielle forsyningsplattformer som Alibaba tilbyr både ekte Rexroth-ventiler og kompatible alternativer, selv om du må bekrefte hva du faktisk får.
Ledetider varierer avhengig av konfigurasjon. Lagervarer kan sendes innen få dager. Spesialbestillinger med uvanlige alternativer kan ta flere uker. Hvis du vedlikeholder kritisk utstyr, er det fornuftig å ha en reserveventil for hånden gitt de relativt lave kostnadene sammenlignet med nedetid.
Vær oppmerksom på at eldre serier som 3X har blitt avviklet. Hvis du bytter ut en ventil i 3X-serien, kan du oppgradere til 5X-serien, som er den gjeldende produksjonsversjonen. Monteringsgrensesnittet og den grunnleggende operasjonen forblir de samme, selv om det kan være mindre forskjeller i alternativer eller ytelsesspesifikasjoner.
Får det til å vare
Å få maksimal levetid fra retningsreguleringsventilen din kommer ned til noen få viktige praksiser. Først og viktigst: opprettholde ren hydraulikkvæske. At 10-mikrons filtrering vi snakket om tidligere er ikke valgfritt hvis du vil ha pålitelig service. Bytt filtre regelmessig og se etter trykkfall over filterelementet.
For det andre, kontroller at J-spolemønsteret faktisk samsvarer med applikasjonen din. Hvis du bruker en pumpe med fast fortrengning uten en avlastningsventil, kan det blokkerte senteret forårsake problemer. Pumpen vil støte mot de blokkerte portene, og skape varme og sløse med energi. En J-spole fungerer best med pumper med variabel fortrengning eller systemer som har separat losseevne.
For det tredje, bruk den manuelle overstyringen under diagnostikk, ikke som en vanlig operasjonsmetode. Disse overstyringspinnene er der for feilsøking og vedlikehold, ikke daglig produksjonsbruk. Gjentatt hammering på overstyringen kan skade mekanismen over tid.
For det fjerde, vær oppmerksom på systemets driftstrykk og flyt. Bare fordi 4WE 10 J tåler 350 bar og 160 liter per minutt, betyr det ikke at du bør kjøre den ved disse grensene kontinuerlig. Å operere i midten av ytelseskonvolutten i stedet for i ytterpunktene vil forlenge levetiden.
Til slutt, når du har en feil, ikke bare kast inn en ny magnetspole uten å undersøke hvorfor den mislyktes. Spoler svikter vanligvis ikke av seg selv. De mislykkes fordi spolen sitter fast og spolen overopphetes, eller på grunn av elektriske problemer i kontrollsystemet ditt. Rett opp årsaken, ikke bare symptomet.
Bunnlinjen
Rexroth 4WE 10 J retningsreguleringsventilen representerer tiår med industriell hydraulikkutvikling. Den er ikke fancy eller høyteknologisk etter dagens standarder, men den gjør jobben sin pålitelig når den brukes og vedlikeholdes riktig. J-spolemønsteret med blokkert senter gir deg positiv lastholding. NG10-størrelsen håndterer betydelig strømning og trykk. Solenoiddesignen med våtstift balanserer ytelse med praktisk vedlikeholdstilgang.
Hvis du designer et nytt hydraulisk system som trenger retningskontroll med holdeevne, eller hvis du skifter ut en slitt ventil i eksisterende utstyr, fortjener 4WE 10 J vurdering. Bare sørg for at du spesifiserer riktig serie (5X for gjeldende produksjon), riktig solenoidspenning og passende tetningsmateriale for væsken din. Vær oppmerksom på filtrering fra dag én, og du vil få årevis med pålitelig service fra disse ventilene.
Det er ikke komplisert å forstå hvordan retningsreguleringsventilen din fungerer og hva den trenger for å holde seg frisk. Det krever bare å være oppmerksom på detaljene som betyr noe: ren væske, riktig spenning, riktig påføring og regelmessig vedlikehold. Få de riktige, og 4WE 10 J vil holde hydraulikken flytende der den skal, når den skal dit.
