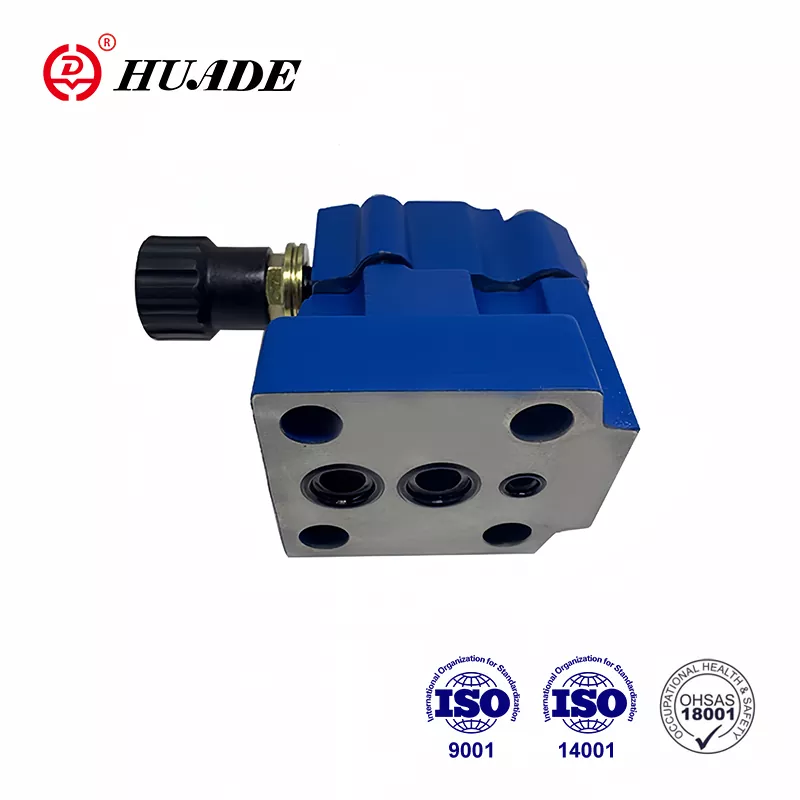

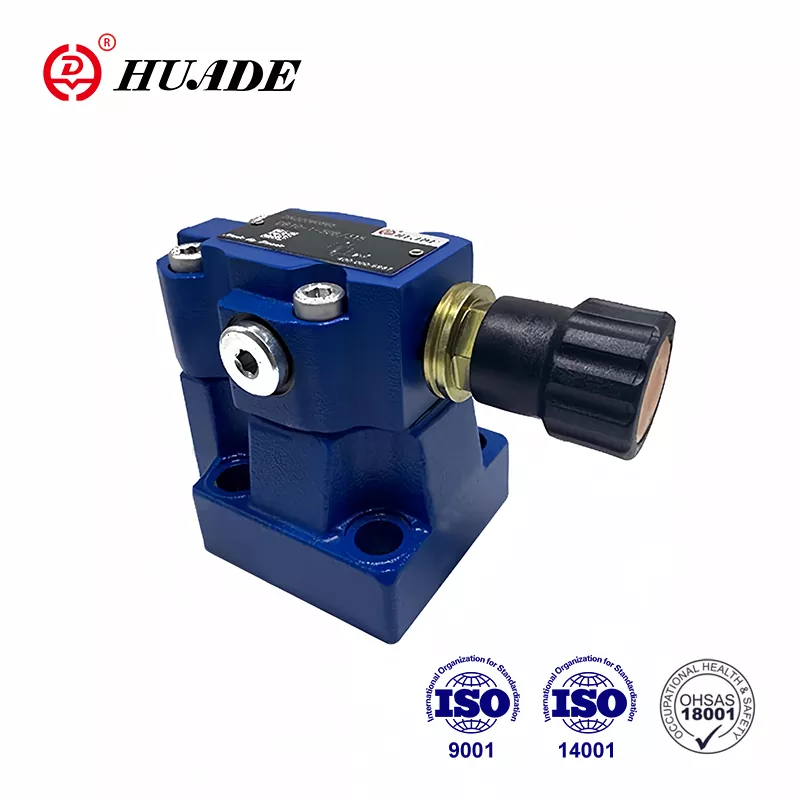

Trykkavlastningsventil DB 10

Som en internasjonal distributør av Huade Hydraulics, gir vi kundene pålitelige hydrauliske trykkventiler av høy kvalitet. Huade Hydraulic er nestlederenheten i China Hydraulics Pneumatic & Seals Association. Subpalte montering trykkavlastningsventil DB 10 er konkurransedyktig med kjente produkter med god kvalitet og lavere pris. Våre trykkventiler samsvarer fullt ut med internasjonale standarder. For bedre å betjene kundene har vi profesjonelle salgsingeniører. Vårt mål er å gi kundene tjenester av høy kvalitet og hydrauliske produkter med stabil ytelse.

Send forespørsel PDF-nedlasting

produktbeskrivelse

Huade Hydraulic ble etablert i 1979 og har blitt ledende i Kinas hydrauliske industri ved å introdusere Rexroths avanserte teknologi. Huade® trykkavlastningsventiler DB 10 matcher Rexroths DB10-serie. Fabrikken bruker rasjonelt innenlandske ressurser for å gi kundene rimelige hydrauliske ventiler. Samtidig har den introdusert mer enn 750 avanserte maskiner fra hele verden for å sikre kvaliteten på hydrauliske ventiler. Huade Hydraulic og dets tilknyttede virksomhet har bestått ISO9001, ISO14001 og OH SAS18001. Hude® trykkventiler selges vilt i Kina og i utlandet på grunn av pålitelig kvalitet og stabil ytelse. Huade Hydraulics samarbeider med mange kjente innenlandske selskaper for å gi dem hydrauliske løsninger.

Produktparameter for trykkavlastningsventil DB 10

General
Installasjon			valgfri
Vekt			DB10	DB15	DB20	DB25	DB30
	Underplate montering	DB (Kg)	2.6	-	3.5	-	4.4
		DBW (Kg)	3.8	-	4.7	-	5.6
		DBC (Kg)	1.2 (type DBW legg til 1,2 kg
		DBC10 eller 30 (Kg)	1,5 (DBWC10 eller 30 legg til 1,2 kg)
	Gjenget forbindelse	DB..G. (Kg)	5.3	5.2	5.1	5.0	4.8
		DBW..G. (Kg)	6.5	6.4	6.3	6.2	6.0
Tekniske data for retningsventilene			se WE6.../...

Hydrauliske tekniske data
Maksimalt driftstrykk ved porter A.B. X (MPa)			opptil 35,0
Maksimalt mottrykk ved havn Y	DB (MPa)		opp til 31.5
	DBW.6A.(standard solenoider) (MPa)		AC(DC)10,0 AC(DC)16,0
	DBW.6B.(høyeffektsolenoider) (MPa)		AC(DC) 16,0
Stillbart trykk	Minimum (MPa)		strømningsavhengig (se karakteristiske kurver)
	Maksimum (MPa)		Maksimum 5,0, 10,0, 20,0, 31,5, 35,0
Maksimal flyt			DB10	DB15	DB20	DB25	DB30
	Underplatemontering (L/min)		250	-	500	-	650
	Gjengeforbindelser (L/min)		250	500	500	500	650
Trykkvæske			Mineralolje (for NBR-tetning) eller fosfatester (for FPM-tetning)
Trykkvæsketemperaturområde (℃)			-30 til +80
Viskositetsområde (mm²/s)			10 til 800
Grad av forurensning			NAS 1638 klasse 9.

Produktfunksjon og bruk av trykkavlastningsventil DB 10

Funksjoner:

▶ Montering av underplate

▶ Porteringsmønster til DIN 24 340, form E,ISO 6264 og CETOP - RP 121H

▶ Rørtilkobling

▶ Sett inn tilkoblingen

▶ Tre justeringselementer:

. Dreieknapp

. Hex. hodeskrue med beskyttelseshette

. Låsbar dreieknapp med skala

▶ Magnetdrevet avlasting via innebygd retningsspoleventil

Søknad:

Trykkavlastningsventiler DB 10 brukes for begrensning (DB) eller begrensning av kontrolltrykket.

Funksjon, seksjon og symboler for trykkavlastningsventil DB 10

General

Typer DB trykkventiler er pilotstyrte trykkavlastningsventiler.

Trykkavlastningsventilene (DB) består hovedsakelig av hovedventilen (1) med hovedspoleenhet (3) og pilotstyrt ventil (2) med trykkjusteringselement.

Overtrykksventil type DB

Trykket i port A virker på hovedspolen (3). Samtidig påføres trykk via kontrollledningene (6) og (7), som er utstyrt med åpninger (4) og (5), på den fjærbelastede siden av hovedspolen (3) og ved kulen (8) ) i pilotkontrollventilen (2). Hvis trykket i port A overstiger ventilen som er satt til fjæren (9), åpner kulen (8) mot fjæren (9).

Signalet for dette kommer internt via styreledningene (10) og (6) fra port A. Trykkvæsken på den fjærbelastede siden av hovedspolen(3) strømmer nå via styreledningen (7), åpningsboringen (11) ) og kulen (8) inn i fjærkammeret (12). I type DB...50B/... flyter det internt via styreledningen(13) til tank, eller i type DB..50/..Y..eksternt via styreledningen (14). På grunn av åpningene (4) og (5) oppstår et trykkfall ved hovedspolen (3), forbindelsen fra port A til port B er åpen. Nå strømmer trykkvæsken fra port A til port B mens det innstilte driftstrykket opprettholdes.

Trykkavlastningsventilen kan avlastes eller byttes til et annet trykk (andre trykktrinn) via port "X" (15).

struktur av DB...50B

Symbol for DB...50B

Legg merke til

1.Væsken må filtreres. Minimum filterfinhet er 20 ㎛.

2. Tanken må tettes og et luftfilter må installeres på luftinngangen.

3. Produkter uten underplate når du forlater fabrikken, hvis du trenger dem, vennligst bestill spesielt.

4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i prøveboken.

5. Ruhet på overflaten knyttet til ventilen er nødvendig. overflateruhet er 0,8.

6. Overflatefinish på parringsstykket kreves til 0,01/100 mm.
