Trykkavlastningsventil DBD

Beijing Huade Hydraulic Industrial Group er et kjent statlig selskap som spesialiserer seg på design, produksjon og service av hydrauliske produkter og utstyr. DBWT -avlastningsventil kan erstatte produktene som tilbys av Rexroth®. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huade Hydraulic har et godt inspeksjonssystem for å sikre den høye kvaliteten på hydrauliske ventiler. Fabrikken driver mer enn 750 stykker avansert produksjonsutstyr importert fra hele verden. Hver trykkventil vil være pakket i vanntette plastposer og standardkartonger, med anti-kontraferende merker festet. Huade® hydrauliske produkter er mye brukt i militærindustrien for å fremme modernisering av forsvarsutstyr.

Produktparameter for trykkavlastningsventil DBD

Produktfunksjon og påføring av trykkavlastningsventil DBD

Funksjoner:

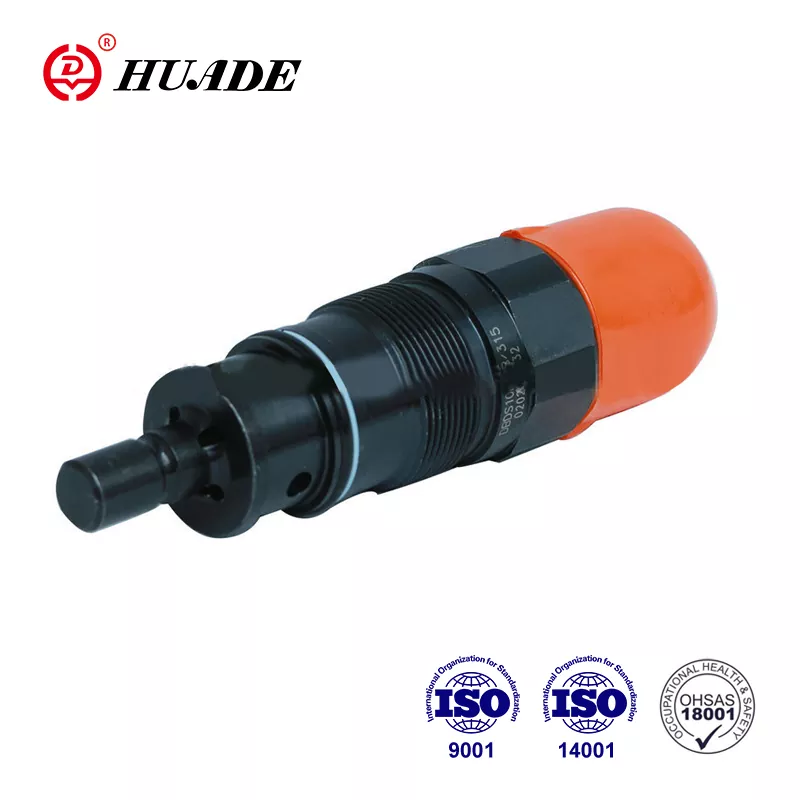

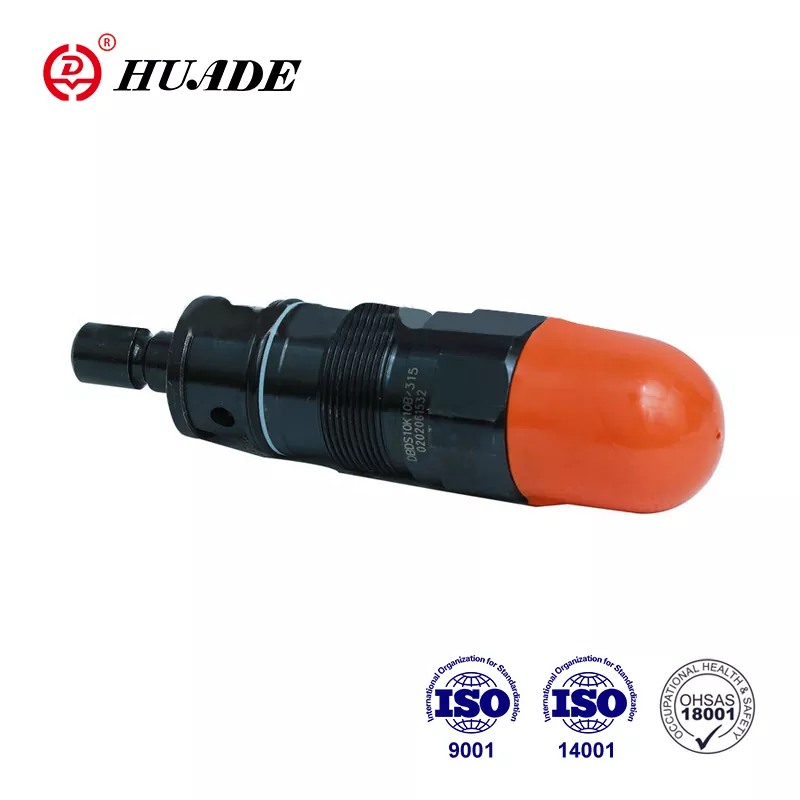

▶ Som kassettventil

▶ For gjengede tilkoblinger

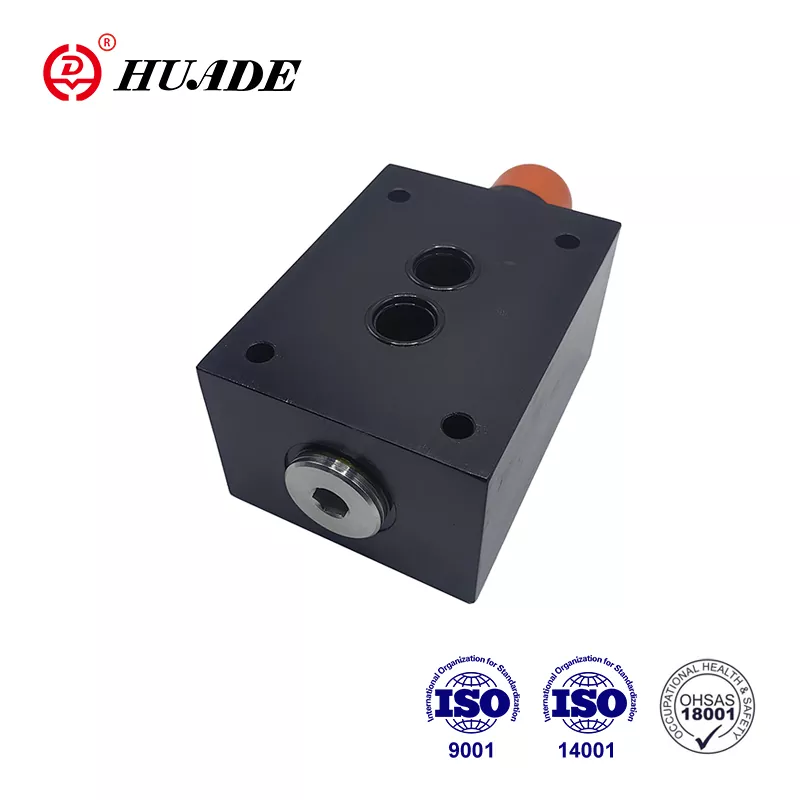

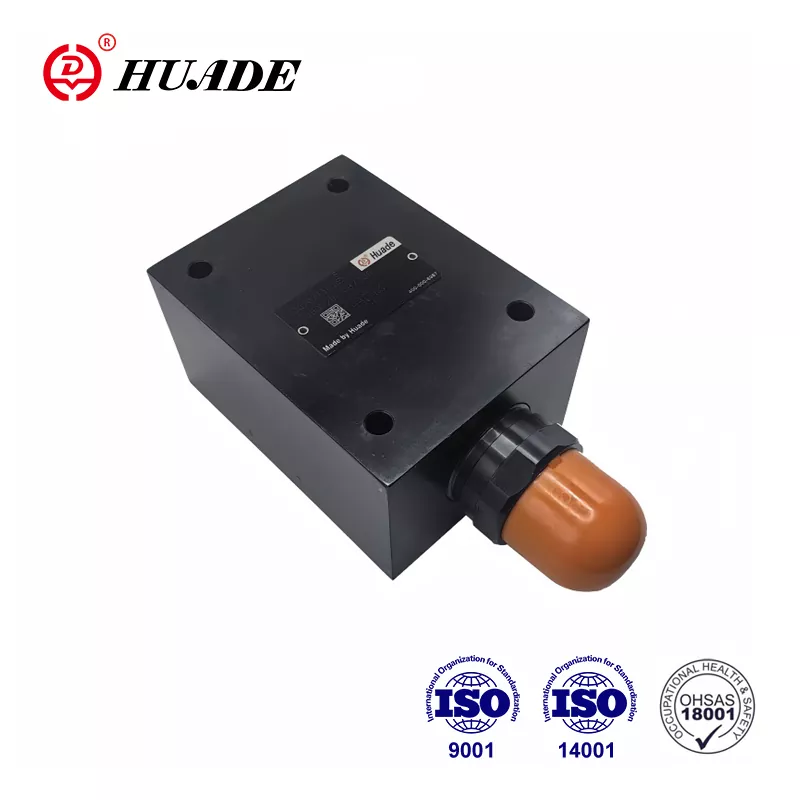

▶ For montering av underplate

▶ 3 Trykkjusteringselementer, valgfritt:

· Rotasjonsknott

· .HEX. Hodeskrue med beskyttelseshette

· Låsbar roterende knott med skala

Søknad:

Funksjoner, seksjon og symboler på trykkavlastningsventil DBD

DBD -trykkavlastningsventilene er direkte opererte poppettventiler.

De brukes til å begrense trykket i et hydraulisk system.

Ventilene består hovedsakelig av hylse (1), fjær (2), poppet med dempende spole (4) (trykkstrinn 2,5 til 40 MPa) eller ball (4) (trykkstadium 63 MPa) og justeringselement (3). Innstillingen for systemtrykket er uendelig variabel via justeringselementet (3). Fjæren (2) skyver poppet (4) på setet. P -kanalen er koblet til systemet. Trykket som er til stede i systemet påføres Poppet -området (eller ballen).

Hvis trykket i kanal P stiger over ventilen som er satt på fjæren (2), åpnes poppet (4) mot fjæren (2). Nå er trykkvæske strømmer fra kanal P til kanal T. Poppetens slag (4) er begrenset av en pinne. For å opprettholde en god trykkinnstillinger over hele trykkområdet er trykkområdet delt inn i 7 trykkstrinn. Et trykkstadium tilsvarer en viss fjær for et maksimalt driftstrykk som kan settes med det.

Struktur og symboler på trykkavlastningsventil DBD

Symboler på DBD

Legg merke til

1. Væsken må filtreres. Minimumsfilter finhet er 20 ㎛.

2. Tanken må tette seg og et luftfilter må installeres ved luftinngang.

3. Produkter uten underplate Når du forlater fabrikken, hvis du trenger dem, kan du bestille spesielt.

4.Valvefesteskruer må være høyt intensitetsnivå (klasse 10.9). Velg og bruk dem i henhold til parameteren som er oppført i eksempleren.

5. Grovhet på overflaten knyttet til ventilen er påkrevd overflateuhet er 0,8.

6. Overflatefinish på parringsstykket er påkrevd til 0,01/100mm.
