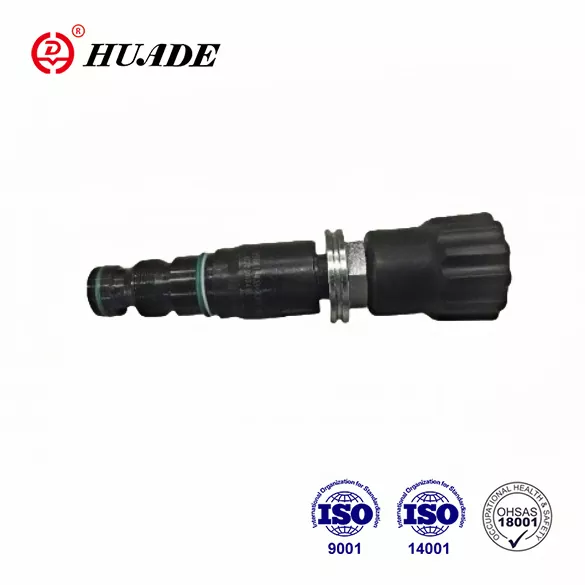

Trykkavlastningsventiler DB.K

Gjennom å introdusere Rexroths avanserte teknologi, har Huade Hydraulic gjort betydelige fremskritt innen design, produksjon av hydrauliske komponenter og integrert utstyr. HUADE® trykkavlastningsventiler dB.K er mer holdbare sammenlignet med andre lignende produkter. De kan erstatte produktene som tilbys av Rexroth i samme serie. For å tilby rimelige produkter, legger fabrikken mer oppmerksomhet på praktisk samtidig som de introduserer mer enn 750 avansert produksjonsutstyr fra hele verden for å sikre kvaliteten. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. HUADE® hydrauliske trykkventiler har vunnet bred markedsgjenkjenning. På grunn av pålitelig kvalitet og stabil ytelse, er de mye brukt i forskjellige industriljøer som konstruksjonsmaskineri og marint hydraulisk system.

Produktparameter for trykkavlastningsventiler db.k

Produktfunksjon og påføring av trykkavlastningsventiler DB.K

Funksjoner:

▶ Kassettventil

▶ 4 Trykkområder

▶ 4 Justeringselementer

. Roterende knott

. Ermet med sekskant og beskyttelseshette

. Låsbar roterende knott med skala

. Roterende knott med skala

Søknad:

Trykkavlastningsventiler Type DB..K .. er pilotstyrte trykkavlastningsventiler for installasjon i kassett. De brukes til å begrense trykket i et hydraulisk system.

Funksjon, seksjon og symboler på trykkavlastningsventiler db.k

Innstilling av systemtrykket er via justeringselement (4). I ro er ventilene lukket. Trykk i port A virker på spolen (1). Samtidig føres trykk gjennom åpningen (2) til den fjærbelastede siden av spolen (1) og gjennom åpning (3) til pilotpoppet (6). Hvis trykket

I port oppstår over verdien som er satt på våren (5), åpnes pilotpoppet (6). Væske kan nå strømme fra den fjærbelastede siden av spolen (1), åpningen (3) og kanal (8) til port Y. Det resulterende trykkfallet beveger spolen (1) og får dette til å åpne forbindelsen fra A til B, mens trykksettet på våren (5) opprettholdes.

Pilotolje retur fra de to fjærkamrene er tatt eksternt via port Y.

Struktur av db 10 k2-40b

Symbol

Legg merke til

1. Væsken må filtreres. Minimumsfilter finhet er 20 ㎛.

2. Tanken må tette seg og et luftfilter må installeres ved luftinngang.

3. Produkter uten underplate Når du forlater fabrikken, hvis du trenger dem, kan du bestille spesielt.

4.Valvefesteskruer må være høyt intensitetsnivå (klasse 10.9). Velg og bruk dem i henhold til parameteren som er oppført i eksempleren.

5. Grovhet på overflaten knyttet til ventilen er påkrevd overflateuhet er 0,8.

6. Overflatefinish på parringsstykket er påkrevd til 0,01/100mm.
