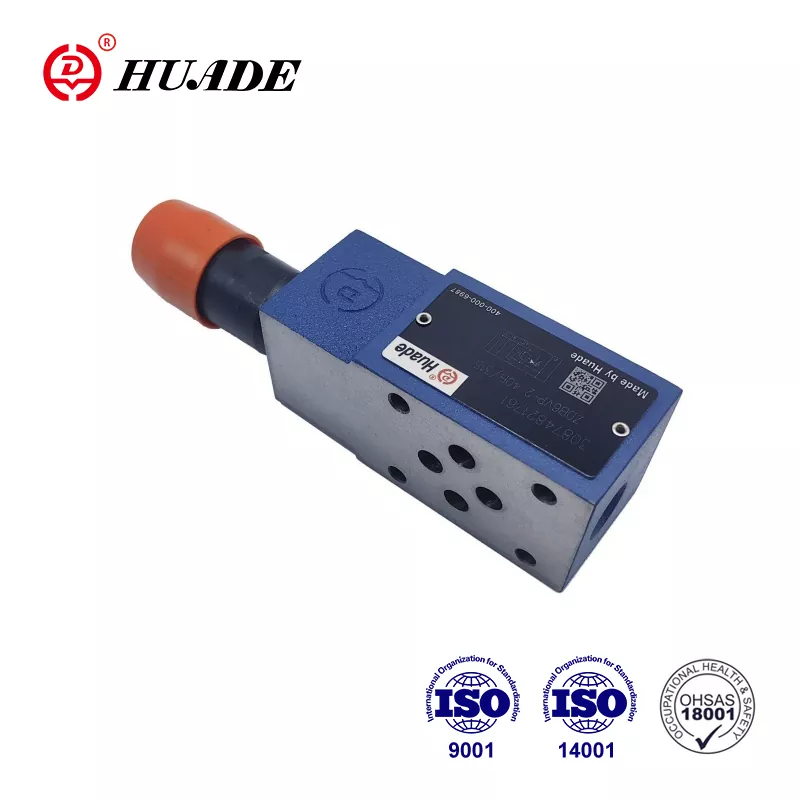

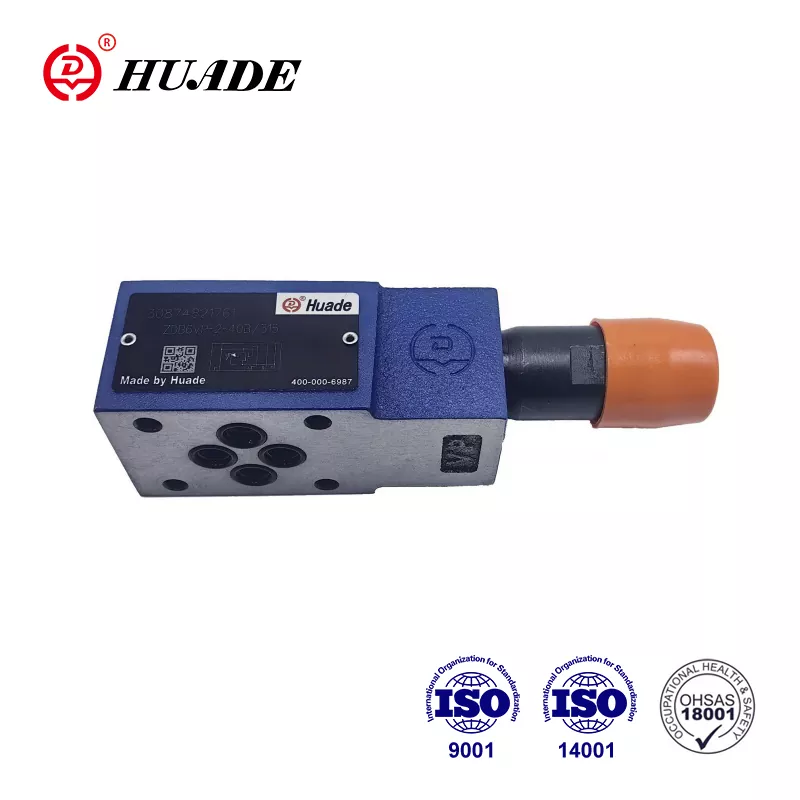

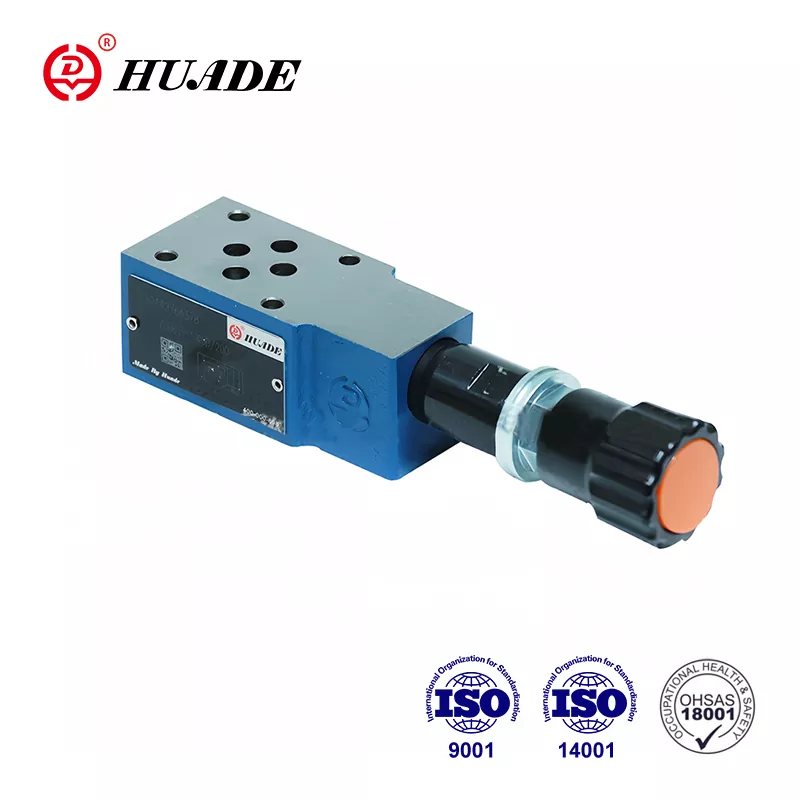

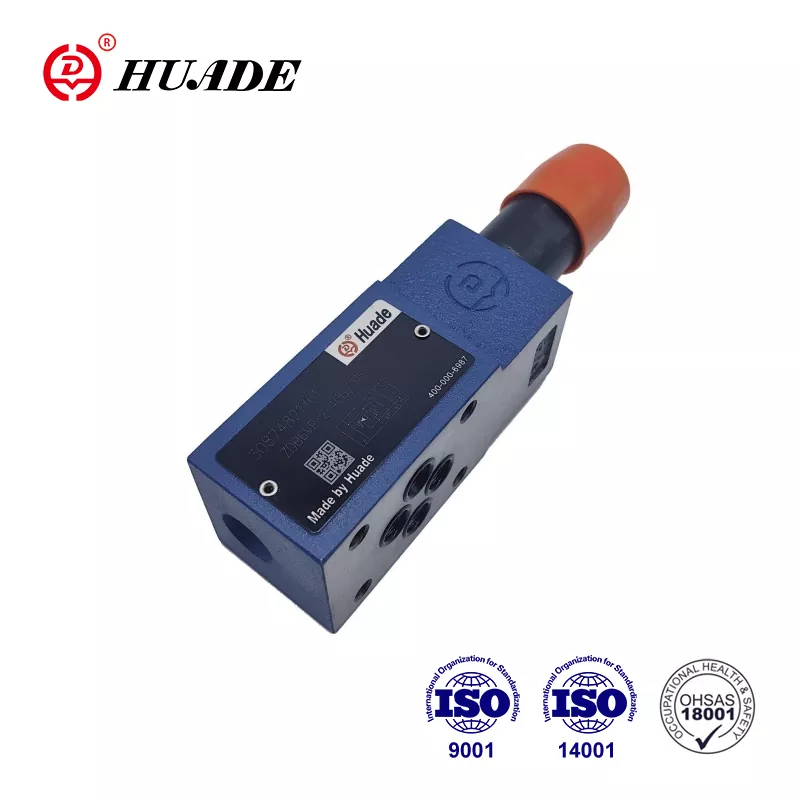

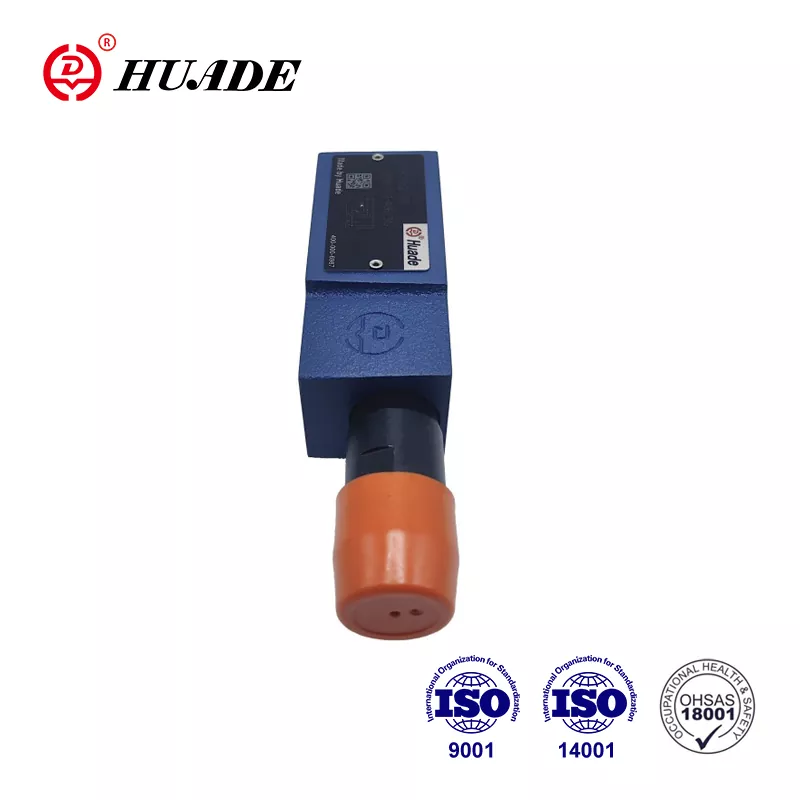

Trykkavlastningsventil ZDB 6

Trykkavlastningsventil ZDB 6 kan erstatte produktene som tilbys av Rexroth®. Fakta er at Huade hydraulikk har hatt to langsiktige samarbeid med Rexroth. Dette samarbeidet gjør det mulig for Huade® trykkventiler å nå samme nivå som Rexroth -produkter når det gjelder ytelse, kvalitet og kompatibilitet. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Fabrikkfabrikken har en stor produksjonsskala, som effektivt kan kontrollere kostnadene og gi kundene kostnadseffektive og praktiske hydrauliske trykkventiler. På grunn av sin pålitelige og stabile ytelse, er Huade® hydrauliske produkter mye brukt i militær- og marine næringer.

Produktparameter for trykkavlastningsventil ZDB 6

Produktfunksjon og påføring av trykkavlastningsventil ZDB 6

Funksjoner:

▶ Sandwichplateventil

▶ 4 Trykkområder

▶ 5 Kretsalternativer

▶ med en eller to trykkavlastningspatroner

▶ 4 Justeringselementer.

· Rotasjonsknott

· Hylse med sekskant og beskyttelseshette

· Låsbar roterende knott med skala

· Låsbar roterende knott

Søknad:

Trykkavlastningsventil ZDB 6 brukes til å begrense trykket i et hydraulisk system.

Funksjoner, seksjon og symboler på trykkavlastningsventil ZDB 6

Trykkavlastningsventiltyper ZDB og Z2DB er pilotdrevet og er av sandwichplatedesign.

De består i utgangspunktet av huset (7), sammen med en eller to trykkavlastningsventilpatroner.

Systemtrykket settes ved hjelp av justeringselement (4).

I ro er ventilen lukket. Trykk i port A virker på spolen (1). Samtidig passerer trykk gjennom åpningen (2) til den fjærbelastede siden av spolen (1) og via åpning (3) til pilotpoppet (6). Hvis trykket i port a stiger over verdien som er satt på våren (5), åpnes pilotpoppet (6). Væske kan nå strømme fra den fjærbelastede siden av spolen (1), åpningen (3) og kanal (8) til port T. Det resulterende trykkfallet beveger seg deretter spole (1), noe som får dette til å åpne tilkoblingen A til T, mens trykket satt på våren (5) opprettholdes.

Pilotolje fra de to fjærkamrene kommer eksternt tilbake til tank via port T.

Struktur og symboler på trykkavlastningsventil ZDB 6

Legg merke til

1. Væsken må filtreres. Minimumsfilter finhet er 20 ㎛.

2. Tanken må tette seg og et luftfilter må installeres ved luftinngang.

3. Produkter uten underplate Når du forlater fabrikken, hvis du trenger dem, kan du bestille spesielt.

4.Valvefesteskruer må være høyt intensitetsnivå (klasse 10.9). Velg og bruk dem i henhold til parameteren som er oppført i eksempleren.

5. Grovhet på overflaten knyttet til ventilen er påkrevd overflateuhet er 0,8.

6. Overflatefinish på parringsstykket er påkrevd til 0,01/100mm.
