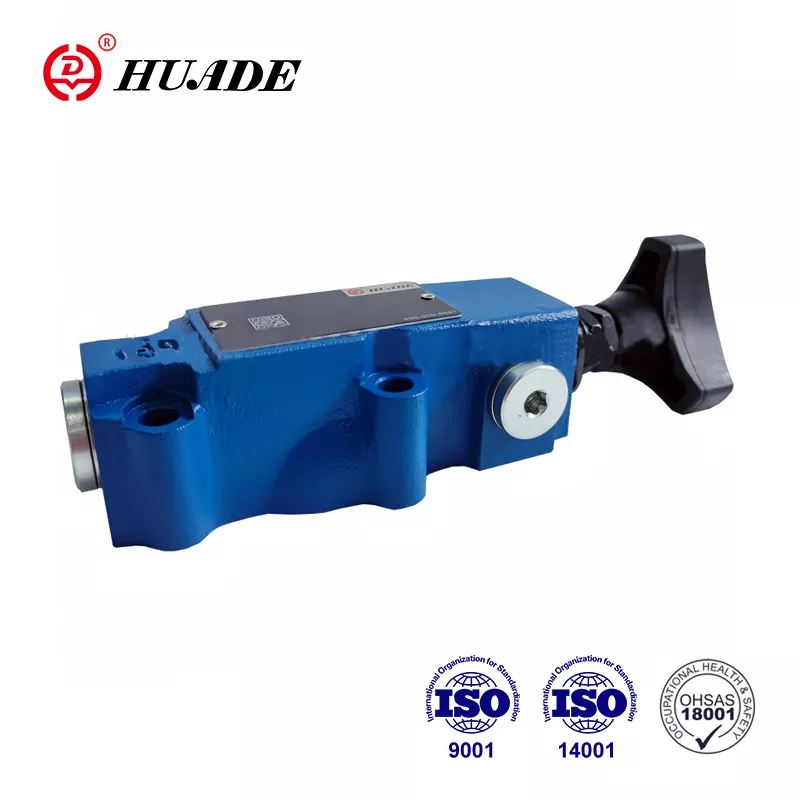

Fjernkontroll avlastningsventil DBT

samarbeidserfaringer med Rexroth fra 1979. Huade® fjernkontroll avlastningsventil DBT har en overkommelig pris. Den er mer avansert i teknologi og mer holdbar enn de lignende produktene i denne linjen. Huade Hydraulic legger stor vekt på kvaliteten. Fabrikken driver mer enn 750 stykker avansert produksjonsutstyr importert fra hele verden for å sikre kvaliteten på hydrauliske ventiler. Alle trykkventiler vil gjennomgå strenge tester før de forlater fabrikken. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huade® er et enestående merke i kinesisk hydraulikkindustri. Serien med trykkreguleringsventiler er mye brukt i marine hydraulikksystemer og andre felt på grunn av den overlegne ytelsen.

Produktparameter for fjernkontroll avlastningsventil DBT

Produktfunksjon for fjernkontroll avlastningsventil DBT

Funksjoner:

▶ fjernkontroll for lang avstand

▶ montering av underplate

▶ tre justeringselementer:

▶ Dreieknapp

▶ Hex. hodeskrue med beskyttelseshette

▶ Låsbar dreieknapp med skala

Funksjoner, seksjon og symboler for fjernkontrollavlastningsventil DBT

Type DBT og DBWT fjernkontrolltrykkventiler er pilotstyrte trykkavlastningsventiler.

Type DBT består hovedsakelig av hovedventil (1), hovedspole (2), ventilsete (3) og justering (6)

Systemtrykket virker på spolen (2) via åpningen. Hvis trykket overstiger ventilen innstilt på fjæren, dreneres trykkvæsken til tanken fra port T (eller tømmes eksternt).

Struktur og symboler for trykkavlastningsventil DBT

Legg merke til

1.Væsken må filtreres. Minimum filterfinhet er 20 ㎛.

2. Tanken må tettes og et luftfilter må installeres på luftinngangen.

3. Produkter uten underplate når de forlater fabrikken.

4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i prøveboken.

5. Ruhet på overflaten knyttet til ventilen er nødvendig. overflateruhet er 0,8.

6. Overflatefinish på paringsstykket kreves til 0,01/100 mm.
