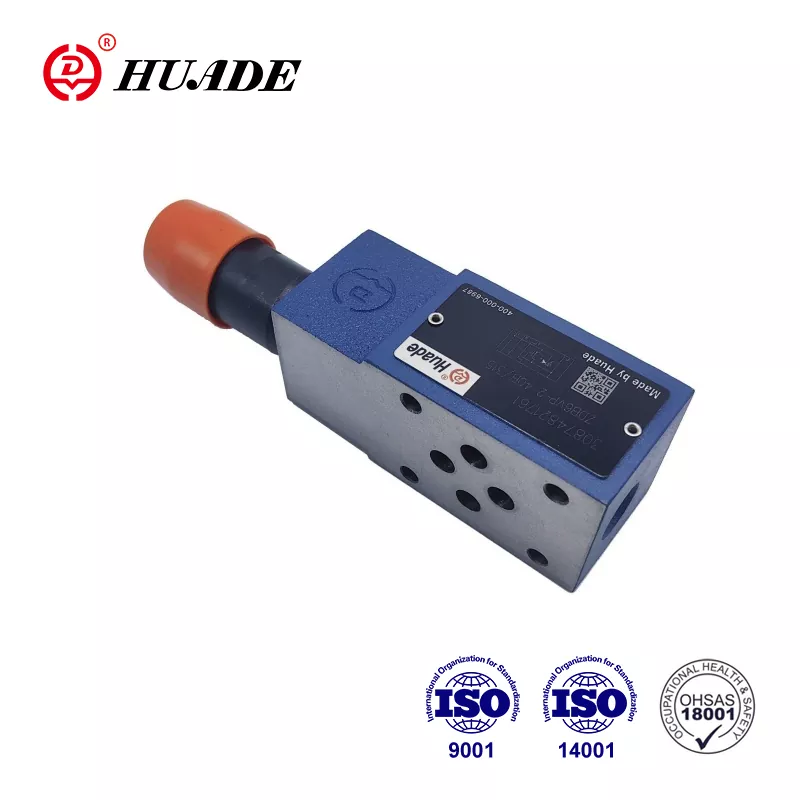

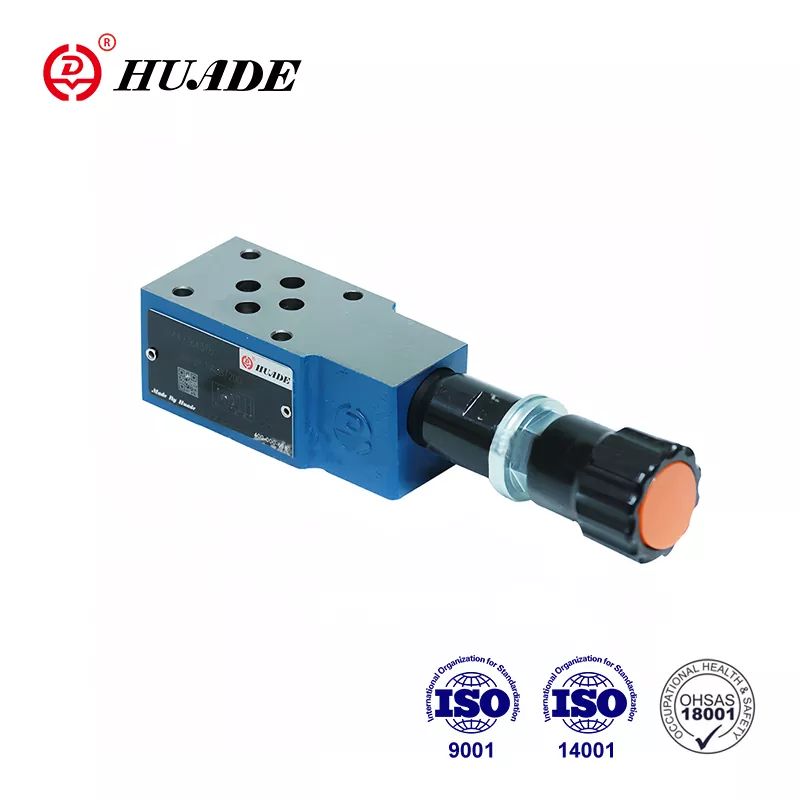

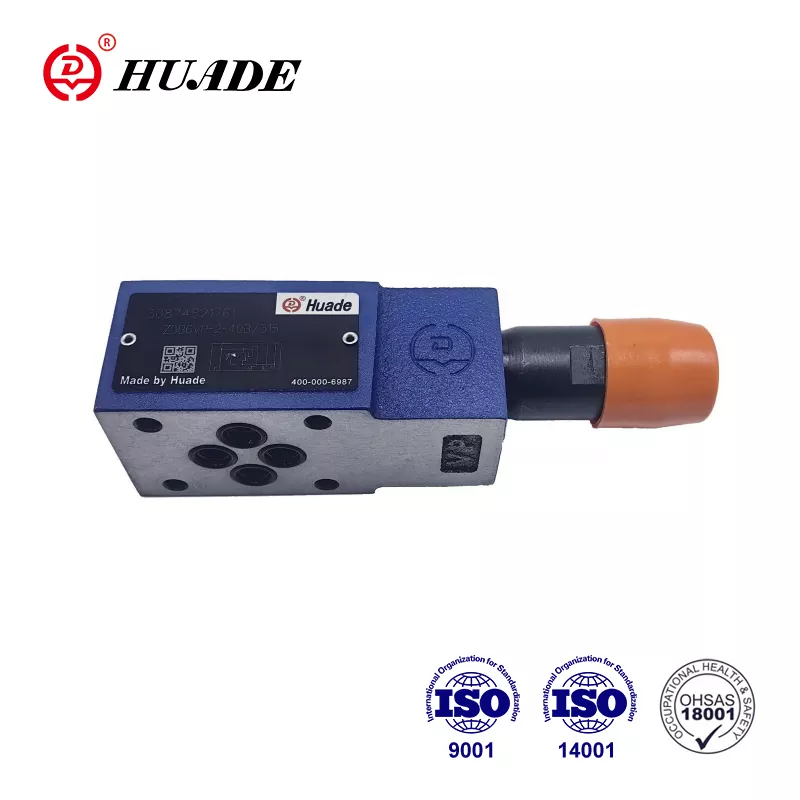

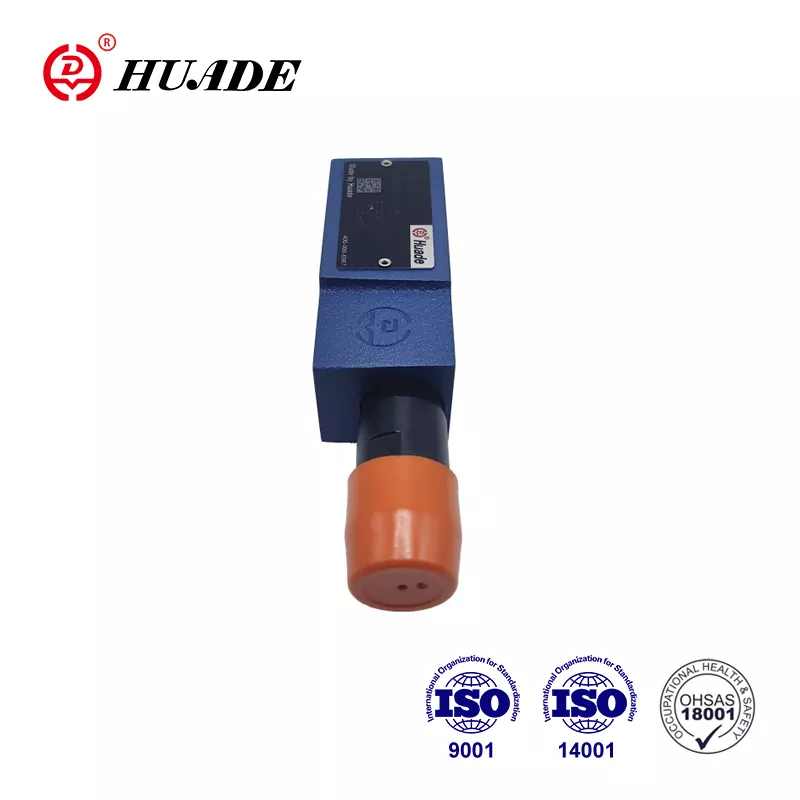

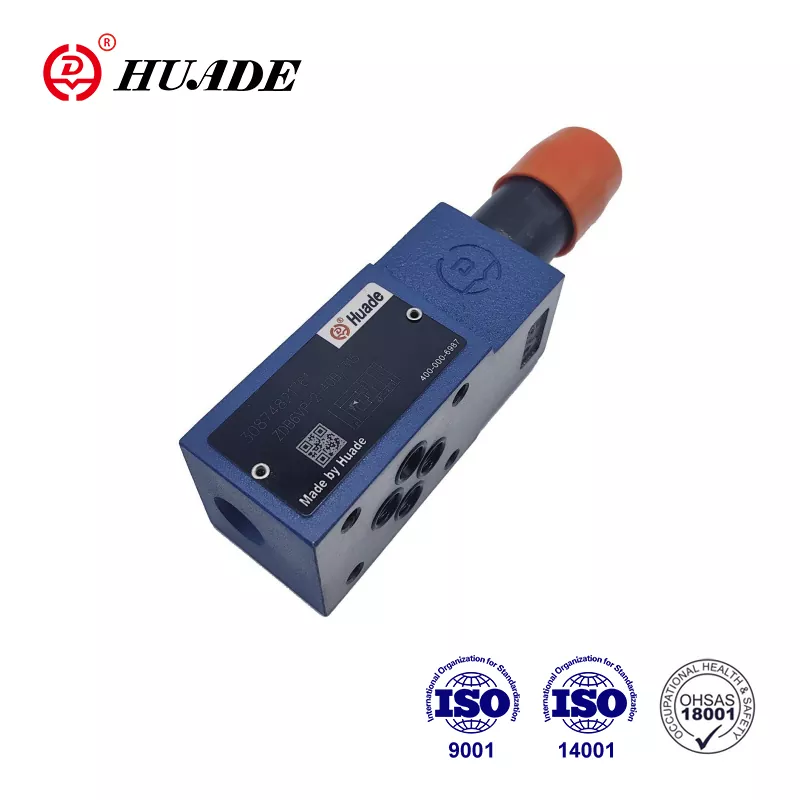

Trykkavlastningsventil Z2DB 6

Siden etableringen i 1979 har Huade Hydraulic nå vokst til betydelig produksjonsskala. Trykkavlastningsventil Z2DB 6 har en relativt lavere pris sammenlignet med andre internasjonale anerkjente merkevarer. Fabrikken legger mer vekt på praktisk og kostnadseffektivitet. For å tilby billigere produkter, gjør fabrikken full av innenlandske ressurser. Samtidig, for å sikre kvaliteten, har den introdusert mer enn 750 avansert produksjonsutstyr fra hele verden. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Sammenlignet med andre lignende hydrauliske ventiler, er Huade® trykkavlastningsventiler mer avanserte innen teknologi og mer holdbare i denne bransjen. De er mye brukt i militærindustrien på grunn av pålitelig kvalitet og stabil ytelse.

Produktparameter for trykkavlastningsventil Z2DB 6

Produktfunksjon og påføring av trykkavlastningsventil Z2DB 6

Funksjoner:

▶ Sandwichplateventil

▶ 4 Trykkområder

▶ 5 Kretsalternativer

▶ med en eller to trykkavlastningspatroner

▶ 4 Justeringselementer.

· Rotasjonsknott

· Hylse med sekskant og beskyttelseshette

· Låsbar roterende knott med skala

· Låsbar roterende knott

Søknad:

Hovedfunksjonen til trykkavlastningsventil Z2DB 6 er å begrense trykket i et hydraulisk system.

Seksjon og symboler på trykkavlastningsventil ZDB 6

Trykkavlastningsventiltyper ZDB og Z2DB er pilotdrevet og er av sandwichplatedesign.

De består i utgangspunktet av huset (7), sammen med en eller to trykkavlastningsventilpatroner.

Systemtrykket settes ved hjelp av justeringselement (4).

I ro er ventilen lukket. Trykk i port A virker på spolen (1). Samtidig passerer trykk gjennom åpningen (2) til den fjærbelastede siden av spolen (1) og via åpning (3) til pilotpoppet (6). Hvis trykket i port a stiger over verdien som er satt på våren (5), åpnes pilotpoppet (6). Væske kan nå strømme fra den fjærbelastede siden av spolen (1), åpningen (3) og kanal (8) til port T. Det resulterende trykkfallet beveger seg deretter spole (1), noe som får dette til å åpne tilkoblingen A til T, mens trykket satt på våren (5) opprettholdes.

Pilotolje fra de to fjærkamrene kommer eksternt tilbake til tank via port T.

Symbol på Z2DB 6

Legg merke til

1. Væsken må filtreres. Minimumsfilter finhet er 20 ㎛.

2. Tanken må tette seg og et luftfilter må installeres ved luftinngang.

3. Produkter uten underplate Når du forlater fabrikken, hvis du trenger dem, kan du bestille spesielt.

4.Valvefesteskruer må være høyt intensitetsnivå (klasse 10.9). Velg og bruk dem i henhold til parameteren som er oppført i eksempleren.

5. Grovhet på overflaten knyttet til ventilen er påkrevd overflateuhet er 0,8.

6. Overflatefinish på parringsstykket er påkrevd til 0,01/100mm.
