Når du arbeider med hydrauliske systemer, kan valg av riktig retningsreguleringsventil gjøre eller ødelegge operasjonen din. Bosch Rexroth 4WE 10 E retningsreguleringsventil har fått sitt rykte som en pålitelig arbeidshest i industrielle applikasjoner, og det er gode grunner til at ingeniører stadig kommer tilbake til den.
Hva gjør 4WE 10 E retningsreguleringsventil spesiell

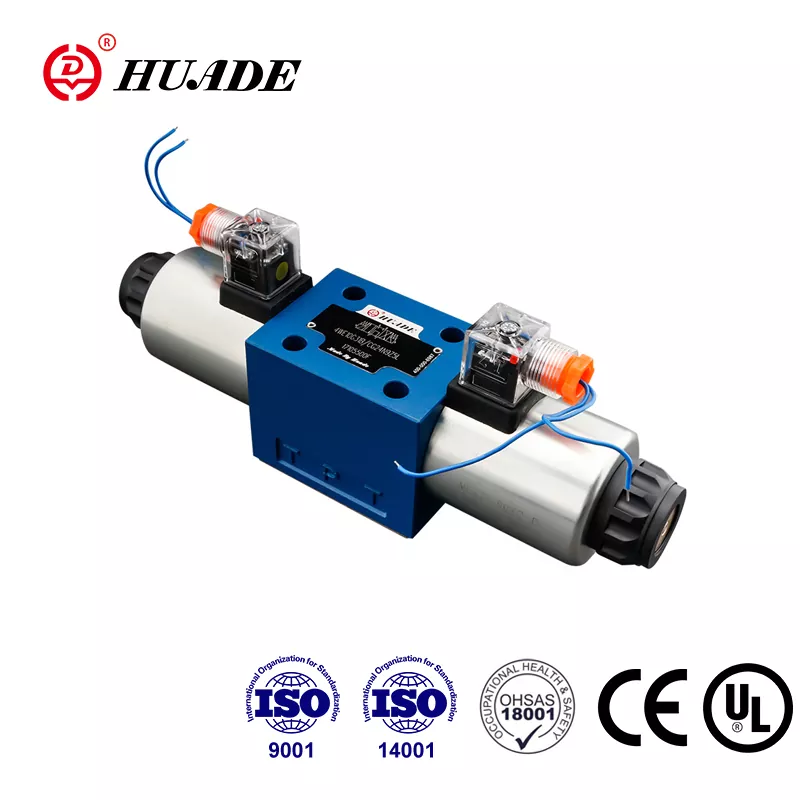

Rexroth 4WE 10 E er en direktevirkende magnetventil som kontrollerer hvordan hydraulikkvæsken beveger seg gjennom systemet ditt. Tenk på det som en trafikkkontroller for hydraulikkoljen din. Den forteller væsken hvor den skal gå, når den skal stoppe og hvilken vei den skal ta. Denne spesielle ventilen bruker elektromagnetiske spoler for å skifte en intern spole, som deretter omdirigerer strømmen for å få de hydrauliske sylindrene eller motorene til å bevege seg nøyaktig slik du trenger dem.
Det som skiller denne retningsreguleringsventilen er dens lukkede senterdesign, merket med "E" i navnet. Når ventilen sitter i nøytral posisjon, forblir alle porter blokkert. Den hydrauliske aktuatoren holder sin posisjon uten å drive, noe som betyr mye når du løfter tunge laster eller trenger å holde noe helt stille.
Nedbryting av modellnummeret
Navnet 4WE 10 E forteller deg alt om hva denne ventilen gjør. "4" betyr at den har fire porter for å koble til hydraulikkledningene dine. "WE" indikerer at det er en direktevirkende retningsreguleringsventil med solenoiddrift. "10" refererer til størrelsen, som følger NG10-standarden, også kjent som CETOP 5 eller ISO 4401-05-04-0-05. Denne standardiseringen betyr at Rexroth 4WE 10 E fysisk vil passe til enhver monteringsflate designet for NG10-ventiler, noe som gir deg fleksibilitet når du skifter ut gammelt utstyr eller bygger nye systemer.
"E"-betegnelsen beskriver spolekonfigurasjonen. I ventilverdenen representerer forskjellige bokstaver forskjellige strømningsmønstre. E-type holder alle porter lukket i midtposisjon, noe som gjør den ideell når du trenger å holde en last stødig uten bevegelse.
Tekniske egenskaper som betyr noe
4WE 10 E retningsreguleringsventilen håndterer alvorlig trykk. Den kan operere ved opptil 350 bar på hovedportene, noe som tilsvarer omtrent 5075 pund per kvadrattomme. Det er nok for de fleste tunge industrielle bruksområder, fra sprøytestøpemaskiner til anleggsutstyr.
Strømningskapasiteten varierer avhengig av om du velger likestrøm eller vekselstrøm. DC-versjonen av denne Rexroth-retningsventilen beveger seg opp til 160 liter per minutt, mens AC-versjonen makserer 120 liter per minutt. Denne forskjellen eksisterer fordi AC-spoler genererer mer varme når ventilen forblir aktivert, så Bosch Rexroth begrenser strømmen for å forhindre overopphetingsproblemer.
Responstiden er viktig når du trenger raske, presise bevegelser. 4WE 10 E slår seg på på 45 til 70 millisekunder og utløses på 35 til 45 millisekunder ved bruk av likestrøm. Det er raskt nok for de fleste automatiserte produksjonslinjer. Hvis du trenger enda jevnere drift, kan du legge til valgfrie dempende innsatser som bremser giringen for å redusere støt i systemet.
Hvordan det lukkede senteret fungerer
E-type spolekonfigurasjon gir denne retningsreguleringsventilen sin lastholdende evne. Bilde tre posisjoner: senter, venstre og høyre. I midtposisjonen lander internt på spolen alle fire porter. Port P kobles til pumpen din, port T går til tanken din, og portene A og B kobles til aktuatoren din. Når alt forblir blokkert, kan ikke oljen som er fanget i sylinderen din unnslippe, så lasten din blir akkurat der du forlot den.
Aktiver "a"-spolen, og spolen skifter til venstre. Nå kobles port P til port A mens port B dreneres til port T. Aktuatoren din forlenges. Bytt til "b"-spolen, og spolen beveger seg til høyre og reverserer strømningsmønsteret. Port P mater port B mens port A går tilbake til tanken og trekker aktuatoren tilbake.
Dette lukkede senter-arrangementet fungerer perfekt for bruksområder som løftebord, klemmer og pressemaskiner der posisjonsholding betyr mer enn energieffektivitet. Avveiningen er at pumpen din fortsetter å bygge trykket selv når ingenting beveger seg, noe som genererer varme og sløser med energi. Du vil vanligvis parre denne Rexroth 4WE 10 E med en avlastningsventil for å beskytte systemet ditt.
Real-World-applikasjoner
Produksjonsanlegg bruker 4WE 10 E retningsreguleringsventil på utallige måter. Sprøytestøpemaskiner er avhengige av den for å kontrollere formklemming med presisjon. Trykkstøpeutstyr bruker det til å plassere metalldeler nøyaktig. Anleggsmaskiner drar nytte av dens evne til å holde skuffe- og bomposisjoner i skråninger uten å drive.
Ventilen dukker også opp i marine applikasjoner, metallbearbeidingsutstyr og presisjonsproduksjonssystemer. Hver gang du trenger en hydraulisk aktuator for å holde seg under belastning, gir den lukkede senterdesignen til denne Rexroth retningsreguleringsventilen kontrollen du trenger.
Installasjon og montering

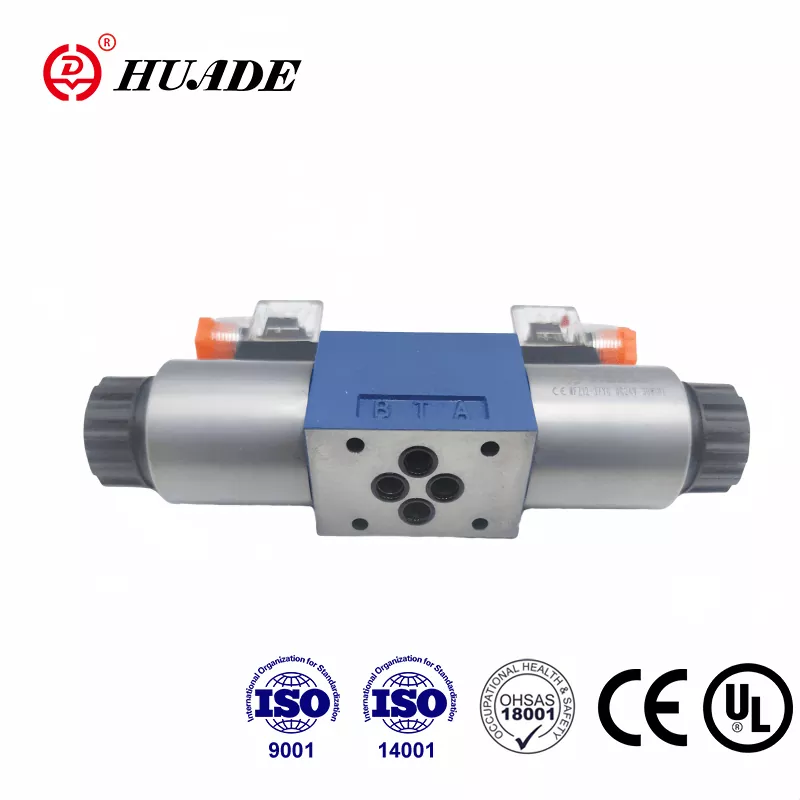

4WE 10 E monteres direkte på en underplate som matcher NG10-standarden. Denne modulære tilnærmingen forenkler installasjon og utskifting. Du kan stable ekstra ventiler på toppen ved hjelp av manifoldblokker, bygge kompakte ventilsammenstillinger som sparer plass og reduserer antallet slanger og koblinger du trenger.
Solenoiddesignen med våt armatur gir praktiske fordeler. Spolen sitter i olje, som hjelper til med å spre varme og reduserer støy. Du kan rotere spoleenheten 360 grader for å plassere den elektriske kontakten der det er mest praktisk. Hvis en spole svikter, kan du erstatte den uten å tømme hydraulikksystemet, noe som minimerer nedetiden.
Elektriske tilkoblinger følger DIN EN 175301-803-standarden, med beskyttelsesklassifiseringer på IP65 eller IP67 avhengig av konfigurasjonen din. Spenningsalternativer inkluderer 12, 24, 110 og 230 volt for både like- og vekselstrøm, med en toleranse på pluss eller minus 10 prosent.
Sammenligning med andre alternativer
Når du kjøper en retningsreguleringsventil i størrelsen NG10, vil du møte alternativer fra Parker, Eaton og andre produsenter. Parker D3W-serien tilbyr lignende trykk- og strømningsklassifiseringer, men bytter saktere, og det tar omtrent 110 millisekunder å reagere. Eaton DG4V-5 matcher strømningskapasiteten, men spesifiserer ikke syklingsfrekvensen like tydelig.
Rexroth 4WE 10 E skiller seg ut med sin raskere responstid og høyere sykkelkapasitet. Den kan håndtere opptil 15 000 bytteoperasjoner i timen, noe som gjør den egnet for høyhastighets automatiserte prosesser. Det justerbare dempingsalternativet gir deg også mer kontroll over hvor raskt ventilen skifter, og hjelper deg med å finjustere systemets oppførsel.
Prisen varierer mye basert på spesifikasjoner og hvor du kjøper. Grunnleggende konfigurasjoner av denne Rexroth retningsreguleringsventilen starter rundt $56, mens versjoner med spesielle belegg, tilpasset spenning eller forbedrede tetninger kan overstige $1200. Du finner dem gjennom offisielle Bosch Rexroth-distributører, industrielle forsyningshus og online markedsplasser. Når du kjøper, kontroller at modellnummeret samsvarer nøyaktig med kravene dine, og vær spesielt oppmerksom på spenningsklassifiseringen og spoletypen.
Holder den i gang
Den største fienden til enhver retningsreguleringsventil er forurensning. Smusspartikler i hydraulikkoljen får spolen til å feste seg, noe som fører til ujevn drift eller fullstendig feil. 4WE 10 E trenger oljefiltrert til 10 mikron, som tilsvarer NAS 1638 klasse 9 eller ISO 4406 20/18/15 renslighetsnivåer.
Regelmessig vedlikehold starter med å overvåke oljen din. Se etter misfarging, noe som indikerer overoppheting eller oksidasjon. Test viskositeten med jevne mellomrom fordi olje som er for tynn eller for tykk påvirker ventilytelsen. Bytt filtre etter planen, og vurder å installere trykkmålere for å fange opp problemer tidlig.
Når denne Rexroth retningsreguleringsventilen virker, peker symptomene vanligvis på spesifikke årsaker. Hvis ventilen fester seg, men fungerer når du trykker på den manuelle overstyringen, er forurensning sannsynlig. Brente spoler på AC-versjoner skyldes ofte overdreven strømning som får spolen til å feste seg mens den er strømførende, og overoppheter spolen. Eksterne lekkasjer kommer vanligvis fra slitte tetninger, mens intern lekkasje viser seg som langsom, svampaktig aktuatorbevegelse.
Rengjøring av ventilen krever forsiktighet. Fjern den fra systemet, demonter den forsiktig og rengjør boringen og spolen med WD-40 eller et lignende løsemiddel. Blås ut passasjer med trykkluft og inspiser for slitasje eller skade. Bytt ut tetninger med riktig sett for din ventilversjon, og merk at høytemperaturapplikasjoner trenger FKM-tetninger i stedet for standard NBR-gummi.
Å gjøre det riktige valget
4WE 10 E retningsreguleringsventilen utmerker seg når lastholding er viktig. Dens lukkede senterdesign forhindrer drift, dens raske respons støtter automatisering, og den standardiserte monteringen forenkler installasjonen. Den modulære konstruksjonen lar deg bygge komplekse kontrollkretser i kompakte rom, og våtarmaturespolene gir lang levetid med minimalt vedlikehold.
Vurder energiavveiningen. Den blokkerte midtposisjonen holder pumpen lastet selv når ingenting beveger seg, genererer varme og forbruker strøm. Hvis energieffektiviteten oppveier posisjonsholding i applikasjonen din, se på J-type spoler som tømmer pumpen i nøytral. For applikasjoner som trenger fri flyt, kan H-type åpent senter-konfigurasjoner fungere bedre.
Tilpass det elektriske systemet ditt til ventilen nøye. DC-versjoner håndterer høyere flyt og reagerer raskere, noe som gjør dem til standardvalget for de fleste industrielle applikasjoner. Vekselstrøm fungerer fint for langsommere operasjoner, men husk at strømningsgrensen på 120 liter per minutt for å forhindre skade på spolen.
Rexroth 4WE 10 E har fortjent sin plass i industriell hydraulikk gjennom flere tiår med bevist ytelse. Kombinasjonen av høytrykkskapasitet, rask respons og pålitelig lastholding gjør den til et solid valg for krevende bruksområder. Hold oljen ren, velg riktig spolekonfigurasjon for dine behov, og denne retningsreguleringsventilen vil levere årevis med pålitelig service. Enten du skal bytte ut en eksisterende ventil eller designe et nytt system, vil forståelsen av hva som gjør at 4WE 10 E tick hjelpe deg å få mest mulig ut av ditt hydrauliske utstyr.
