Når du jobber med hydraulikksystemer i fabrikker eller på anleggsutstyr, dukker én komponent opp igjen og igjen: retningsventilen. Rexroth 4WE 6 E er en av de mest brukte ventilene innen industriell hydraulikk, og med god grunn. Denne ventilen kontrollerer hvordan hydraulikkvæsken beveger seg gjennom et system, noe som betyr at den kontrollerer hvordan maskinene beveger seg og fungerer.

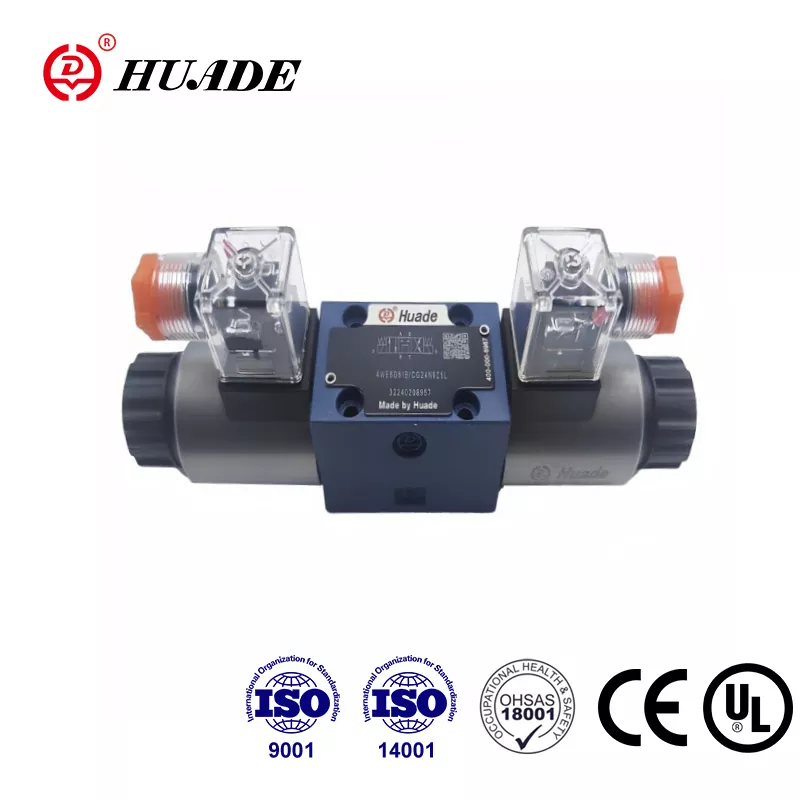

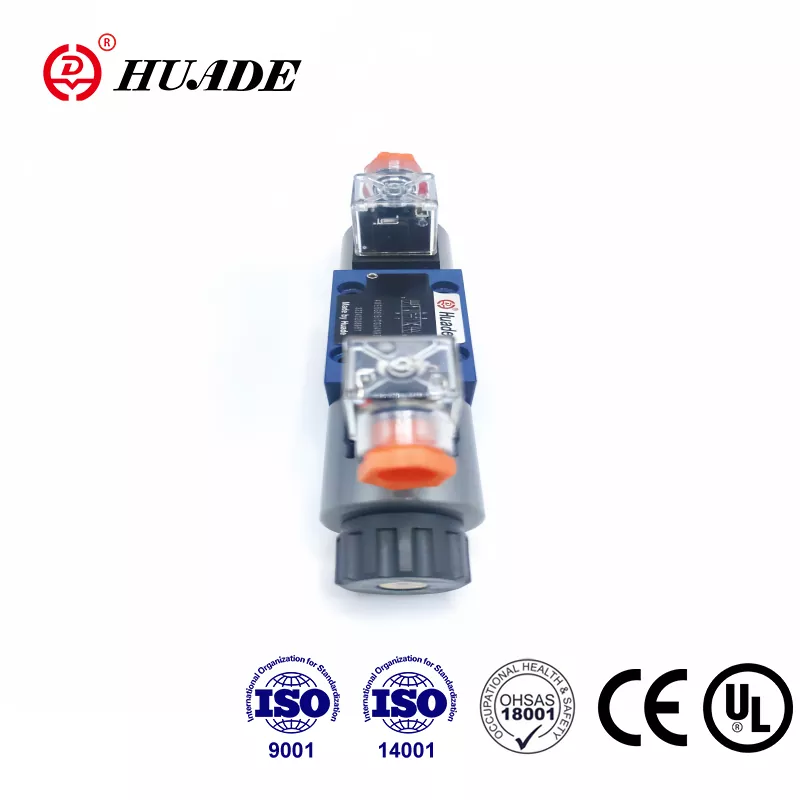

4WE 6 E er det ingeniører kaller en magnetstyrt retningsspoleventil. Det høres komplisert ut, men den grunnleggende ideen er enkel. Når elektrisitet strømmer til ventilens solenoid (en elektromagnetisk spole), skyver den en metallspole inn i ventilhuset. Denne spolebevegelsen omdirigerer hydraulikkvæske fra en port til en annen, og endrer retningen som en hydraulisk sylinder eller motor beveger seg. Når strømmen stopper, skyver en fjær spolen tilbake til sin opprinnelige posisjon.
Hva gjør 4WE 6 E annerledes
"E" i modellnavnet forteller deg noe viktig om denne ventilens design. Det betyr at ventilen bruker en våt-pin solenoid, der den elektromagnetiske spolen sitter i kontakt med hydraulikkvæsken. Dette designvalget har flere fordeler. Oljen bidrar til å avkjøle solenoiden, reduserer driftsstøy og forlenger komponentens levetid. Du kan til og med rotere solenoiden 360 grader på de fleste versjoner, noe som gjør installasjonen enklere på trange steder.
Ventilen følger NG6-standarden, som også kalles CETOP 3 eller D03 i ulike deler av verden. Denne standardiseringen betyr mer enn du kanskje tror. Det betyr at ventilen passer på standard monteringsplater og kan byttes ut med lignende ventiler fra Parker, Vickers eller Argo Hytos uten å endre den hydrauliske manifolden. For vedlikeholdsteam reduserer denne utskiftbarheten nedetid når du trenger en reservedel raskt.
Rexroth vurderer 4WE 6 E for trykk opp til 350 bar, som tilsvarer omtrent 5076 PSI. Maksimal strømningskapasitet når 80 liter per minutt på DC-drevne versjoner, eller rundt 21 gallons per minutt. Disse tallene setter ventilen i høyytelseskategorien for sin størrelse. Du vil finne at den kontrollerer alt fra sprøytestøpemaskiner til hydraulikksystemene på gravemaskiner og gruveutstyr.
Hvordan ventilen faktisk fungerer
Inne i ventilhuset beveger spolen seg frem og tilbake for å koble til forskjellige porter. Ventilen har fire hovedporter som ingeniører merker P, T, A og B. Port P kobles til din hydrauliske pumpe, som leverer trykksatt væske. Port T kobles til reservoaret eller tanken der væsken kommer tilbake. Portene A og B kobles til den hydrauliske aktuatoren din, som de to sidene av en sylinder.
Når du aktiverer en solenoid, skifter spolen for å koble P til A og B til T. Dette sender væske under trykk til den ene siden av sylinderen mens den andre siden tømmes tilbake til tanken. Aktiver den andre solenoiden, og koblingene reverseres. Nå kobler P til B og A kobler til T, og beveger sylinderen i motsatt retning. I senterposisjonen uten solenoider aktivert, holder de fjærsentrerte versjonene spolen i en nøytral posisjon som blokkerer alle porter.
Ventilen kommer i forskjellige spolekonfigurasjoner som ingeniører kaller "symboler". Symbol E er vanlig for trestillingsventiler med fjærsentrering. Når ventilen sitter i sin midtstilling, er alle porter blokkert. Symbol HA representerer en to-posisjonsventil med fjærretur, brukt når du kun trenger bevegelse i én retning. Noen applikasjoner bruker sperreversjoner merket "OF", der en mekanisk stift låser spolen på plass når den beveger seg. Disse sperreventilene trenger bare en kort elektrisk puls for å bytte posisjon, noe som sparer energi i systemer som holder posisjon i lange perioder.
Trykkhensyn og systemdesign
Ett tall krever oppmerksomhet når du designer systemer som bruker 4WE 6 E: det maksimale tankporttrykket. Mens portene P, A og B kan håndtere 350 bar, makserer port T vanligvis 160 bar, selv om noen varianter går opp til 210 bar. Denne forskjellen skaper en viktig designbegrensning. Når du kjører ventilen med maksimalt arbeidstrykk med visse spolesymboler, advarer Rexroth om at port T bør brukes som en dreneringsledning, ikke som en returledning som kan se mottrykk fra tanken eller andre komponenter.
Denne trykkbegrensningen er knyttet til hvordan spoleventiler fungerer internt. De tette klaringene mellom spolen og ventilhuset som gjør at ventilen kan fungere skaper også intern lekkasje. Dette er ikke en defekt; det er en iboende egenskap ved spoleventildesign. Ettersom ventilen slites over tid, øker denne interne lekkasjen gradvis. Den lekkende væsken må gå et sted, og det er grunnen til at tankportens trykkgrense betyr noe for langsiktig pålitelighet.
En annen trykkrelatert bekymring kommer opp med differensialsylindre, der stangsiden er mindre enn stempelsiden. Hvis ventilsymbolet ditt blokkerer returen på stangen under visse koblingsforhold, kan arealforholdet intensivere trykket i stangkammeret utover ventilens 350 bar karakter. Dette fenomenet kalles trykkforsterkning, og det kan skade sylindre eller til og med forårsake farlige feil. Løsningen innebærer å legge til eksterne avlastningsventiler på stangsiden av differensialsylindere eller velge spolesymboler som ikke skaper denne blokkeringstilstanden.
Elektriske spesifikasjoner og kontrollalternativer
4WE 6 E fungerer med både DC og AC elektriske forsyninger. Vanlige likespenninger inkluderer 12, 24, 96 og 205 volt. AC-versjoner kjører vanligvis på 110/120 eller 230 volt ved 50 eller 60 Hz. Den elektriske kontakten følger EN 175301-803-standarden med en trepolet design som inkluderer to strømtilkoblinger og en jording. De fleste versjoner inkluderer innebygde undertrykkingsdioder for å beskytte mot spenningstopper når solenoiden slås av.
For bruk i eksplosjonsfarlige områder tilbyr Rexroth eksplosjonssikre versjoner merket XE eller VE1. Disse variantene oppfyller ATEX-standarder for europeiske installasjoner eller NEC 505/Klasse I Zone 1-krav for nordamerikanske anlegg. De eksplosjonssikre husene og de egensikre solenoidene gjør at ventilen kan operere trygt i miljøer med brennbare gasser eller damper, som kjemiske anlegg eller offshore oljeplattformer.
Sperrealternativet med "OF"-betegnelse gir betydelige fordeler for energieffektivitet. I stedet for å holde en solenoid aktivert kontinuerlig for å holde posisjon, sender du en 100 millisekunders puls for å skifte spolen, så låser den mekaniske sperren den på plass. Dette reduserer varmeutvikling, forlenger solenoidens levetid og reduserer elektrisk forbruk. Maskinverktøybyggere bruker denne funksjonen for hydrauliske spennsystemer som må holde arbeidsstykkene fast under lange maskineringsoperasjoner.
Væskekompatibilitet og tetningsmaterialer
Standard 4WE 6 E kommer med NBR (nitril gummi) tetninger som fungerer med de fleste mineralbaserte hydraulikkoljer som oppfyller HLP- eller HVLP-spesifikasjonene. NBR-tetninger håndterer også vann-glykol brannbestandige væsker i HFC-kategorien. Men hvis systemet ditt bruker biologisk nedbrytbare hydrauliske væsker som HETG, HEES eller HEPG, eller syntetiske brannsikre væsker som HFDU eller HFDR, må du spesifisere FKM (fluorkarbon) tetninger ved bestilling.
Hvis tetningsmaterialet blir feil, forårsaker det rask forringelse og systemfeil. Hvis du skifter tetninger under vedlikehold, sjekk hvilken væske systemet ditt faktisk bruker før du bestiller deler. NBR-tetningssettet har delenummer 3492432, mens FKM-settet er 3120269. Bruk av feil sett betyr at du vil rive ventilen fra hverandre igjen om noen måneder etter at de inkompatible tetningene sveller, sprekker eller går i oppløsning.
Rexroth spesifiserer at hydraulikkvæske må oppfylle ISO 4406 klasse 20/18/15 renhetsstandarder. Denne koden med tre tall indikerer maksimalt antall partikler ved forskjellige størrelsesområder. Rensevæske reduserer slitasje på de presisjonsmaskinerte spolene og boreoverflatene. Forurenset væske akselererer slitasje, øker intern lekkasje og kan føre til at spolen fester seg eller beveger seg uberegnelig. Installering av riktig filtrering med elementer vurdert til 10 mikrometer eller finere beskytter ventilinvesteringen og forlenger levetiden.
Installasjon og første operasjon
Ventilen monteres direkte på en standard NG6 eller CETOP 3 underplate ved hjelp av fire bolter. Monteringsmønsteret og portplasseringene følger ISO 4401-03-02-0-05, noe som sikrer kompatibilitet på tvers av produsenter. O-ringer tetter hver portforbindelse, og du bør påføre en tynn film av hydraulikkvæske på disse O-ringene under installasjonen for å forhindre at de klemmer seg eller ruller.
Fordi solenoidene bruker våtpinnedesign, må de indre hulrommene fylles med hydraulisk væske for riktig drift. Under den første oppstarten kan det hende du må sykle ventilen flere ganger mens du kjører den hydrauliske pumpen for å rense ut luft fra solenoidkamrene. Luft som er fanget i disse rommene påvirker solenoidkraften og ventilens responstid. Noen installasjoner inkluderer små ventilasjonsskruer på solenoidhusene for å hjelpe til med å frigjøre innestengt luft under igangkjøring.
Hver 4WE 6 E inkluderer en manuell overstyring som lar deg skifte ventilen uten strøm. Standard skjult versjon krever et spesielt verktøy for å få tilgang. Valgfrie versjoner inkluderer riflede knotter eller låsbare sopphodeknapper som tillater manuell betjening under vedlikehold eller nødsituasjoner. På to-magnetventiler må du aldri trykke på begge manuelle overstyringene samtidig, da dette skaper en mekanisk konflikt som kan skade interne komponenter.
Flowkontroll og myk veksling
Noen versjoner av 4WE 6 E kommer med gassinnsatser, som i utgangspunktet er kalibrerte åpninger installert i spesifikke porter. Betegnelsen "/B12" indikerer en 1,2-millimeters åpning ved port P. Disse gasspjeldene begrenser ikke bare maksimal strømning. Hovedformålet deres er å håndtere trykktoppene og strømningsstigningene som skjer under hurtig ventilbytte. Ved å kontrollere hastigheten som strømmen kan endres med, reduserer gassinnsatser systemsjokk, beskytter nedstrømskomponenter og forlenger systemets totale levetid.
Enkelte modellvarianter betegnet ".73...A12" har myk veksling gjennom modifisert spolegeometri. Disse versjonene gir omtrent 85 prosent sjokkreduksjon sammenlignet med standard bytte. Den mykere overgangen hjelper i applikasjoner der ventilskift skaper upassende støy eller hvor hydraulisk støt skader rørforbindelser og manifolder over tid. Avveiningen er litt tregere respons, noe som betyr noe i høyhastighetsapplikasjoner, men gir klare fordeler i systemer som prioriterer jevn drift og lang levetid.
Vanlige applikasjoner og brukstilfeller
4WE 6 E retningsreguleringsventilen vises i hele industriell automatisering. Sprøytestøpemaskiner bruker disse ventilene til å kontrollere formklemmekrefter og ejektorbevegelser. Ventilens høye trykkklassifisering og pålitelige kobling gjør den egnet for de krevende arbeidssyklusene innen plastbehandling. Gummistøpeutstyr bruker lignende ventilkonfigurasjoner for presskontroll og delutkast.
Konstruksjons- og mobilutstyr inkluderer 4WE 6 E i gravemaskinarmkretser, bulldoserbladkontroller og kranbomfunksjoner. Ventilens kompakte størrelse i forhold til strømningskapasiteten sparer plass i overfylte mobile hydraulikksystemer. Dens standardiserte montering gjør at utstyrsprodusenter kan hente fra flere leverandører uten å redesigne manifolder.
Maskinverktøybyggere installerer disse ventilene i slipemaskiner, fresesentre og automatiserte produksjonslinjer. Sperreversjonene fungerer spesielt godt i armaturer og klemsystemer som må holde posisjonen pålitelig uten å bruke elektrisk strøm kontinuerlig. Uovervåket maskinering drar nytte av energibesparelsene og reduserte varmeutviklingen til pulsstyrte sperreventiler.
Feilsøking og vedlikehold
Når en 4WE 6 E ikke fungerer som den skal, forklarer vanligvis flere vanlige problemer problemet. Langsom eller inkonsekvent skifting peker ofte på forurenset væske som lar spolen feste seg i boringen. Kontroll av systemfilterdifferensialtrykkindikatoren forteller deg om filtreringen holder tritt med generering av forurensning. Hvis filtrene er forsinket for utskifting, er det din første løsning.
Elektriske problemer viser seg som fullstendig svikt i å skifte eller som svak, nølende ventilhandling. Kontroller forsyningsspenningen ved ventilkontakten mens solenoiden skal være tilkoblet. Lav spenning reduserer solenoidkraften og bremser responsen. Løse kontaktstifter skaper intermitterende operasjoner som er frustrerende å diagnostisere. Undertrykkelsesdiodene innebygd i de fleste ventiler kan svikte kortsluttet eller åpne, noe som påvirker solenoidens oppførsel.
Økende intern lekkasje over ventilens levetid krever til slutt utskifting av tetning eller ventilbytte. Hvis du legger merke til at en hydraulisk sylinder kryper nedover under belastning når ventilen skal holde posisjon, er intern lekkasje den sannsynlige årsaken. Å installere en ekstern lastholdende ventil kan være en enklere løsning enn ventilbytte hvis lekkasjen ikke er alvorlig. For kritiske posisjonsholdende applikasjoner gir eksterne tilbakeslagsventiler eller pilotstyrte tilbakeslagsventiler positiv lastholding uavhengig av retningsventilens tilstand.
Solenoiddesignen med våtstift gir en vedlikeholdsfordel: du kan bytte ut spolen uten å tømme systemet eller miste hydraulikkvæske. Bare koble fra den elektriske kontakten, skru av solenoidenheten og bytt spolen. Denne servicevennligheten reduserer nedetid under reparasjoner. Når du bestiller erstatningsspoler, kontroller at både spenningsklassifiseringen og kontakttypen samsvarer med installasjonen din.
Størrelses- og utvalgshensyn
Å velge riktig retningsreguleringsventil innebærer å matche flere parametere til dine applikasjonskrav. Start med trykk: hvis systemet ditt fungerer over 350 bar, vil ikke 4WE 6 E fungere. Strømningskapasiteten må kontrolleres mot kravene til aktuatorhastigheten. En ventil på 80 liter per minutt kan virke tilstrekkelig på papiret, men hvis du kjører nær den grensen, øker trykkfallet over ventilen og varmeutviklingen blir et problem.
Tenk på driftssyklus og byttefrekvens. Applikasjoner som bytter kontinuerlig drar nytte av AC-solenoider, som håndterer varme bedre på grunn av høyere termisk masse. DC-solenoider fungerer godt for intermitterende bruk og gir raskere responstider. Hvis systemet ditt trenger å holde posisjonen i lengre perioder uten bevegelse, spesifiser sperrekonfigurasjonen for å eliminere kontinuerlig magnetisering av solenoiden.
Spolesymbolet bestemmer ventilfunksjonen i midtposisjon og i hver ytterposisjon. Studer de hydrauliske skjematiske symbolene nøye for å forstå hva hver porttilkoblingskonfigurasjon gjør med aktuatoren. Symbol E (alle porter blokkert i midten) passer til applikasjoner der du vil at stoppede aktuatorer skal motstå ytre krefter. Symbolet P-til-T i midten gir fri sirkulasjon som reduserer varmeutviklingen under hvileperioder. Velg symbolet som samsvarer med dine funksjonskrav.
Konkurransedyktige alternativer og kryssreferanser
Mens Rexroth 4WE 6 E er et ledende produkt, produserer flere andre produsenter funksjonelt likeverdige ventiler. Parkers D1VW009CNT-serie tilbyr direkte erstatningsevne med lignende trykk- og strømningsklassifiseringer. Vickers, nå en del av Eaton, produserer DG4V-3-8C-serien som bytter direkte på NG6-underplater. Argo Hytos tilbyr RPE3-063C11 som et annet utskiftbart alternativ.
Denne kompatibiliteten på tvers av produsent gir innkjøpsavdelinger fleksibilitet. Hvis primærleverandøren din står overfor lange ledetider eller lagermangel, finnes det alternativer uten å redesigne ditt hydrauliske system. Priskonkurranse mellom disse produsentene kommer kjøperne til gode, selv om Rexroths omfattende distribusjonsnettverk og tekniske støtte ofte rettferdiggjør enhver prispremie.
Når du bytter ut ventiler fra forskjellige produsenter, kontroller at spolesymbolene samsvarer funksjonelt, ikke bare nominelt. Det en produsent kaller "Symbol E" kan ha subtilt forskjellige portforbindelser enn en annen produsents versjon. Se gjennom de detaljerte porttilkoblingsdiagrammene i hver produsents katalog før du fullfører en kryssreferanseerstatning.
Pris- og innkjøpsstrategi
Markedspriser for 4WE 6 E varierer etter region, konfigurasjon og kjøpsvolum. I Nord-Amerika, forvent priser rundt $140 for standardkonfigurasjoner kjøpt individuelt. Indiske markeder viser priser mellom ₹7799 og ₹9203, mens malaysiske distributører oppgir rundt RM196,50. Disse variasjonene gjenspeiler lokale distribusjonskostnader, importavgifter og markedskonkurranse.
Minimumsbestillingsmengder fra de fleste distributører starter på ett stykke, noe som gjør små kjøp praktiske. Ledetider er vanligvis syv til ti dager for standardkonfigurasjoner, selv om vanlige spennings- og symbolkombinasjoner ofte sendes fra distributørlager. Mindre vanlige konfigurasjoner kan strekke seg til flere uker hvis de krever bestilling fra fabrikk.
For vedlikeholdsavdelinger som administrerer beholdning av kritiske reservedeler, bør du vurdere å lagre en eller to vanlig brukte konfigurasjoner som forsikring mot uventede feil. Ventilens lange levetid betyr at reservedeler kan sitte på hyllene i årevis, men kostnadene ved å lagre en reserve er minimal sammenlignet med driftsstanskostnader. Sørg for at lagerbeholdningen inkluderer spesielle konfigurasjoner som FKM-tetninger hvis systemet ditt bruker ikke-standard væsker.
Endelige anbefalinger
Rexroth 4WE 6 E retningsreguleringsventil leverer pålitelig ytelse i en kompakt industristandardpakke. Dens 350 bars trykkklassifisering og 80 liter per minutt strømningskapasitet gir sterk kapasitet i størrelsesklassen NG6. Solenoiddesignen med våtstift balanserer ytelse med servicevennlighet, og den standardiserte monteringen sikrer bred kompatibilitet på tvers av hydrauliske systemer.
Når du spesifiserer eller vedlikeholder disse ventilene, vær oppmerksom på detaljene som betyr mest. Match tetningsmaterialer til din hydrauliske væskekjemi. Dimensjoner ventilen konservativt for å unngå for stort trykkfall og varmeutvikling. Vurder sperreversjoner for energibesparelser i posisjonsholdende applikasjoner. Beskytt differensialsylindere mot trykkøkning gjennom riktig kretsdesign.
Å forstå hvordan ventilen fungerer, hva dens begrensninger er og hvordan den passer inn i det konkurransedyktige landskapet hjelper deg med å ta bedre beslutninger om valg, vedlikehold og feilsøking. 4WE 6 E er ikke perfekt for alle bruksområder, men innenfor designkonvolutten gir den bevist ytelse som forklarer dens utbredte bruk på tvers av industriell hydraulikk.
