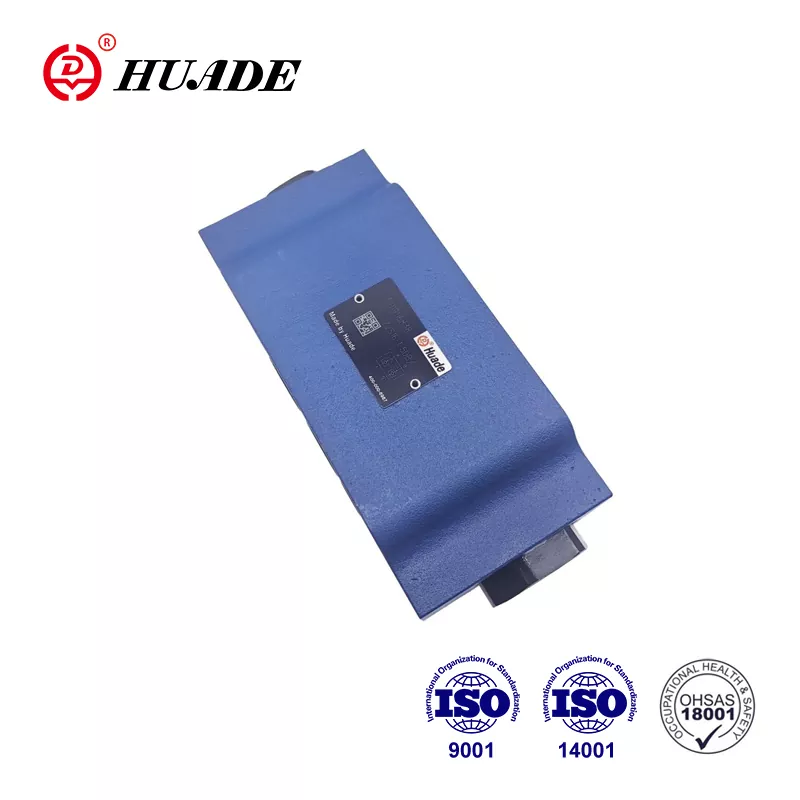

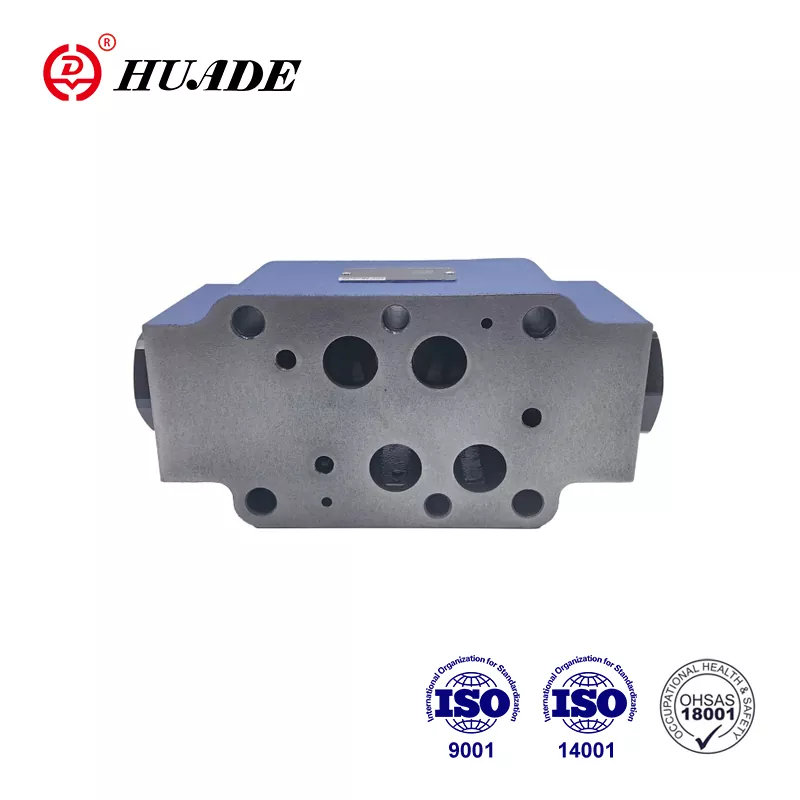

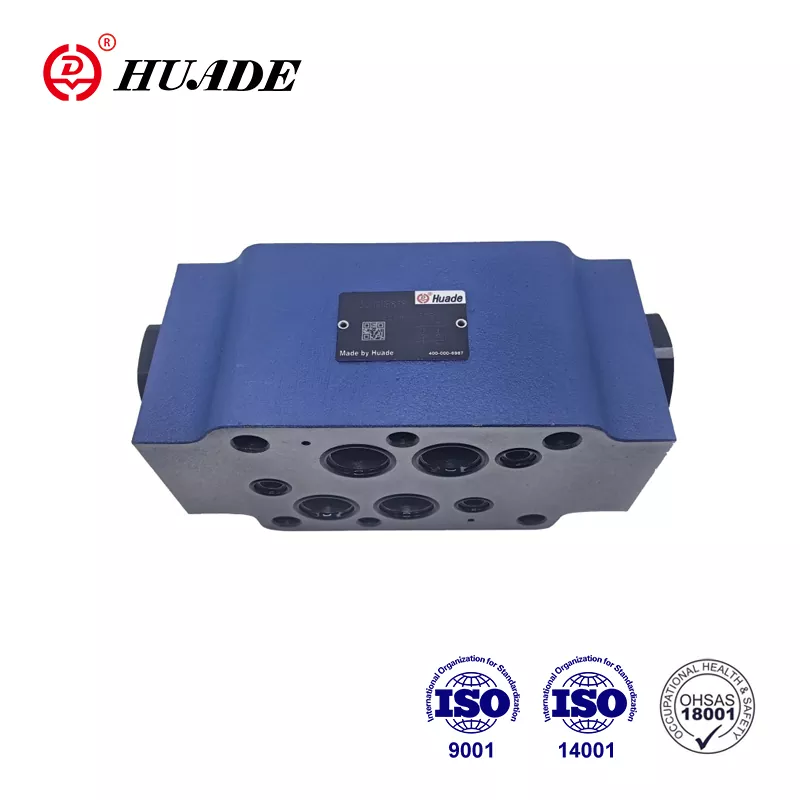

Tilbakeslagsventilsandwichplate Z2S 16

Huade ble etablert gjennom et strategisk partnerskap mellom den kinesiske og tyske regjeringen i 1979, og samarbeidet med Rexroth to ganger. Huade® tilbakeslagsventil Z2S 16 kan erstatte Rexroths Z2S 16 i samme serie. Prisen er rimeligere. Fabrikken har et godt inspeksjonssystem for å sikre stabil ytelse. Hver Z2S 16 vil bli pakket i standardkartonger og vanntett plastemballasje før de forlater fabrikken. Huade har bestått ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske retningsventiler brukes i militærindustrien på grunn av pålitelig ytelse. Det er et gammelt nasjonalt merke i Kina.

Produktparameter for tilbakeslagsventilsandwichplaten Z2S 16

Produktfunksjon og bruk av tilbakeslagsventilsandwichplaten Z2S 16

Funksjoner:

▶ For bruk i vertikale stablingssammenstillinger

▶ For lekkasjefri lukking av en eller to serviceporter

▶ Porteringsmønster til Din 24 340 form A, ISO4401 og CETOP - RP 121H

Søknad:

Denne tilbakeslagsventilen Z2S brukes til vertikal stablingsinstallasjon. Den kan tette en eller to fungerende oljeporter uten lekkasje etter behov.

Funksjoner, seksjon, symboler for tilbakeslagsventilsandwichplaten Z2S 16

Pilotbetjent tilbakeslagsventil type Z2S 16 er utformet med sandwichplater. Den brukes til lekkasjefri lukking av en eller to serviceporter, selv over lengre perioder. Fri flyt skjer fra A1 til A2 eller B1 til B2. Strømning i A1 B1 motsatt retning er blokkert. Når væske strømmer fra A1 til A2, presses spolen og skyves til høyre, og åpner derved kuleventilen som deretter åpner tallerkenventilen. For å sikre korrekt lukking av ventilen, må A2 B2 serviceportene på retningsventilen kobles til tanken i nøytral posisjon.

Symbol på Z2S

Typisk kretseksempel på Z2S
