Hydrauliske systemer er ryggraden i utallige industrielle applikasjoner, fra anleggsutstyr og produksjonsmaskiner til luftfartssystemer og bilkomponenter. I hjertet av disse systemene ligger et nettverk av ventiler som kontrollerer strømmen, trykket og retningen på hydraulisk væske. Blant disse kritiske komponentene står 2-veisventilen som et av de mest grunnleggende, men viktige elementene i hydraulisk kretsdesign.

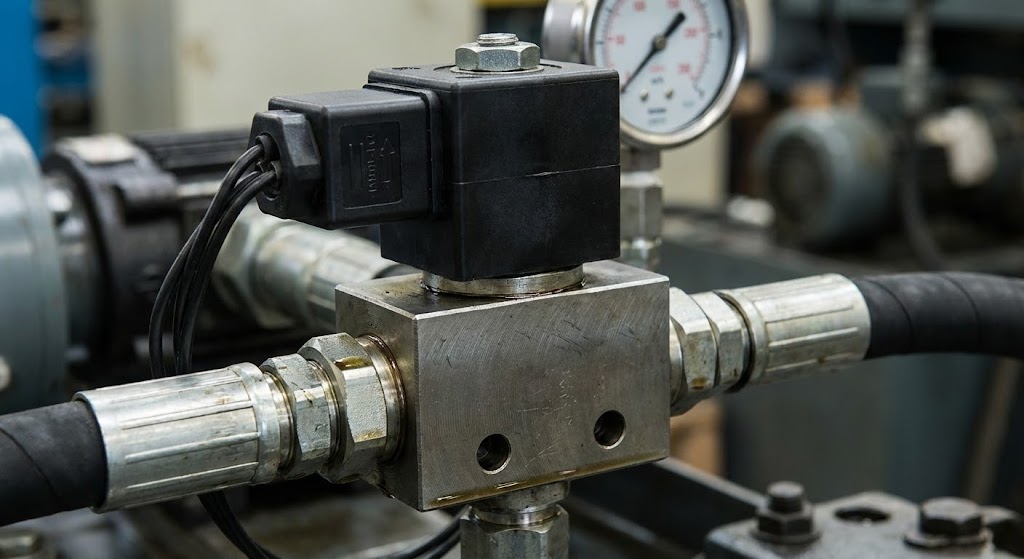

En 2-veis ventil, også kjent som en to-port-ventil, er en enkel, men likevel avgjørende hydraulisk komponent som kontrollerer strømmen av væske gjennom en enkelt strømningsbane. I motsetning til mer komplekse flerporteringsventiler, har en 2-veis ventil nøyaktig to tilkoblingspunkter: en innløpsport og en utløpsport. Denne enkle designen gjør det til den perfekte løsningen for grunnleggende flytkontrollapplikasjoner der du må enten tillate eller blokkere væskestrømmen fullstendig.
Det grunnleggende prinsippet bak en 2-veis ventil er binær drift-den er enten helt åpen eller helt lukket. Når det er åpent, kan hydraulisk væske strømme fritt fra innløpet til utløpet. Når den er lukket, oppretter ventilen en komplett tetning, og forhindrer væskebevegelse gjennom systemet. Denne av/på-funksjonaliteten gjør 2-veis ventiler uunnværlig for applikasjoner som krever presis strømningskontroll og systemisolering.

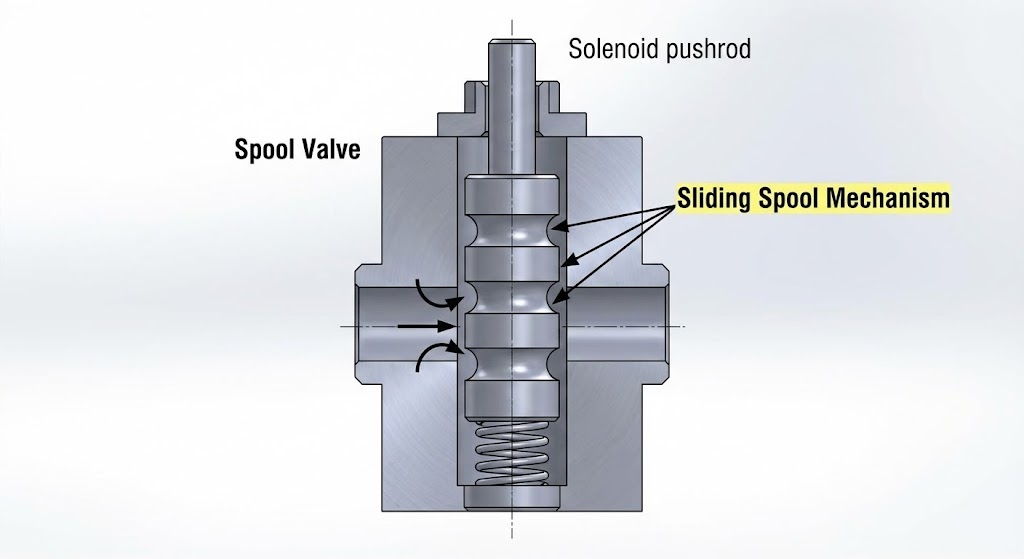

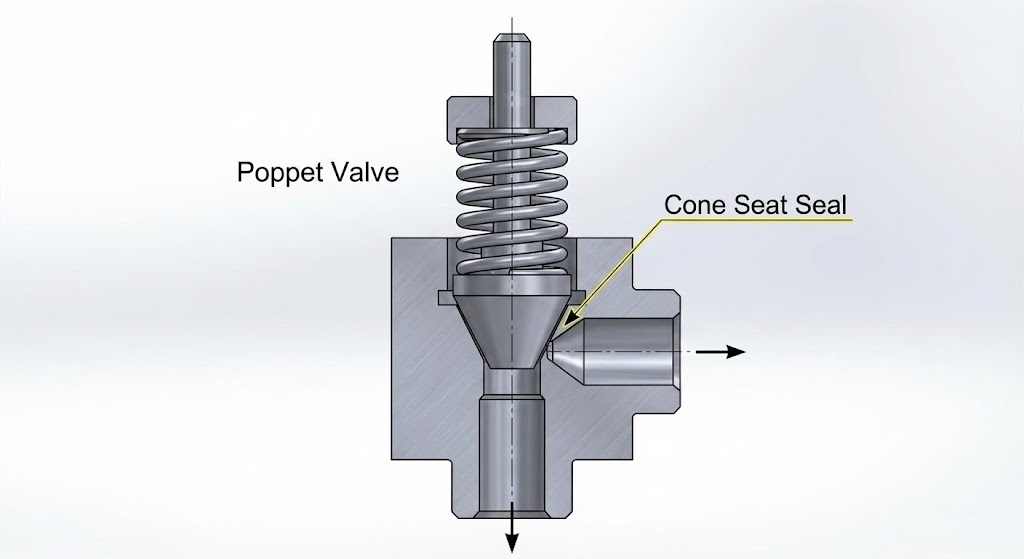

Betjeningen av en 2-veis ventil avhenger av dens indre mekanisme, som typisk involverer et bevegelig element som en poppet, ball eller spole. Når ventilen mottar et aktiveringssignal - enten manuell, pneumatisk, hydraulisk eller elektrisk - beveger dette indre elementet seg til enten å åpne eller lukke strømningsbanen.
I lukket stilling skaper ventilelementet en tett tetning mot et ventilsete, og som effektivt blokkerer væskestrømmen. Tetningen må være robust nok til å motstå systemets driftstrykk uten lekkasje. Når de er aktivert til åpen stilling, beveger ventilelementet seg bort fra setet, og skaper en klar passasje for hydraulisk væske å strømme gjennom.
Responstiden og strømningsegenskapene til en 2-veis ventil er kritiske faktorer i systemytelsen. Moderne hydrauliske 2-veis ventiler er designet for å gi raske koblingsfunksjoner med minimalt trykkfall når de er åpne, noe som sikrer effektiv systemdrift og presis kontroll.

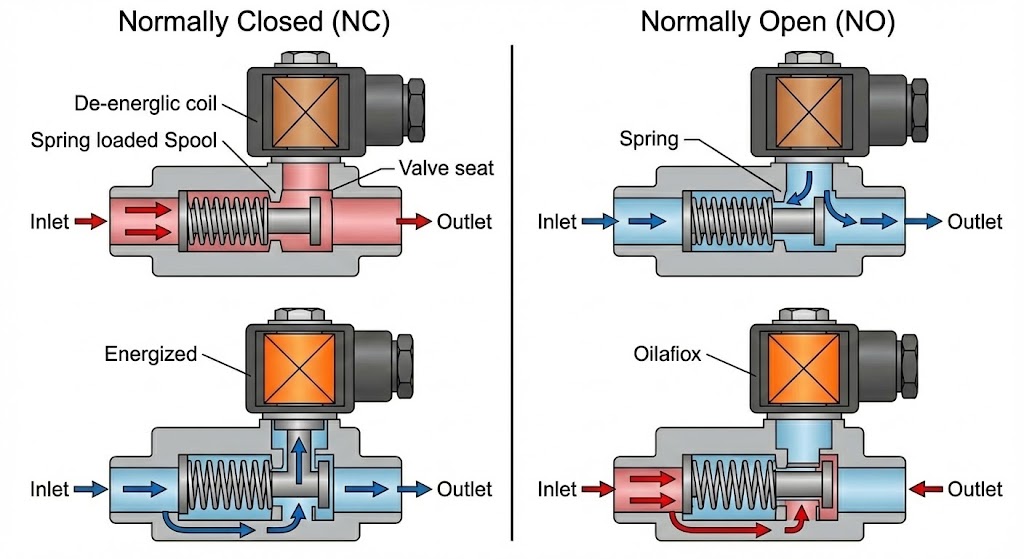

Normalt åpent vs. normalt stengt
2-veis ventiler er klassifisert basert på standardtilstanden når de ikke er aktivert. Normalt lukkede (NC) ventiler forblir stengt til de er aktivert, noe som gjør dem ideelle for sikkerhetsapplikasjoner der flyt skal blokkeres som standard. Normalt åpne (NO) ventiler tillater strømning i hviletilstanden og lukkes når de aktiveres, egnet for applikasjoner der kontinuerlig strømning er normen.
Aktiveringsmetoder
Manuelle 2-veisventiler: betjenes for hånd gjennom spaker, knotter eller knapper. Disse brukes ofte i applikasjoner der det kreves menneskelig inngripen for systemkontroll.
Magnetventiler: elektrisk kontrollerte ventiler som bruker elektromagnetisk kraft for å aktivere ventilelementet. De tilbyr raske responstider og kan enkelt integreres i automatiserte kontrollsystemer.
Pilotdrevne ventiler: Disse ventilene bruker hydraulisk trykk for å aktivere hovedventilelementet, noe som gjør dem egnet for høytrykksapplikasjoner der direkte magnetaddrift kan være upraktisk.
Pneumatiske ventiler: aktivert av trykkluft, blir disse ventilene ofte brukt i miljøer der elektriske komponenter kan utgjøre sikkerhetsrisiko.
Bruksområder i hydrauliske systemer
2-veis ventiler tjener mange kritiske funksjoner på tvers av forskjellige hydrauliske applikasjoner:

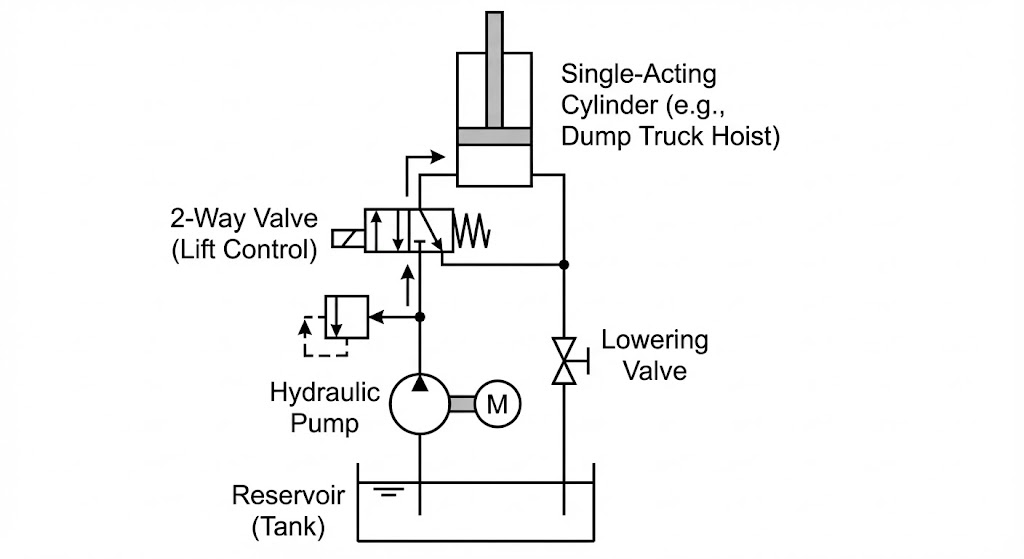

En av de primære bruken av 2-veis ventiler er systemisolering. De kan fullstendig stenge av hydraulisk strømning til spesifikke kretsgrener, noe som muliggjør vedlikeholdsarbeid eller nødavstengningsprosedyrer. I mobilt hydraulisk utstyr som gravemaskiner eller kraner gir 2-veis ventiler avgjørende sikkerhetsfunksjoner ved å isolere farlige bevegelser når operatørene utfører vedlikehold.
Mens 2-veis ventiler først og fremst er av/på-enheter, spiller de en viktig rolle i strømningskontrollstrategier. Ved å raskt sykle mellom åpne og lukkede posisjoner, kan de effektivt regulere gjennomsnittlige strømningshastigheter i pulsbreddemodulasjon (PWM) kontrollsystemer. Denne teknikken er stadig mer vanlig i moderne hydrauliske systemer som søker forbedret effektivitet og presis kontroll.
Retningskontrollstøtte
I kombinasjon med andre ventiler, bidrar 2-veis ventiler til komplekse retningsbestemte ordninger. De kan isolere spesifikke aktuatorer eller kretsgrener, slik at andre retningsventiler kan fungere mer effektivt og trygt.
Spesialiserte 2-veis trykkavlastningsventiler beskytter hydrauliske systemer mot overtrykksforhold. Disse ventilene forblir lukket under normalt driftstrykk, men åpnes automatisk når systemtrykket overstiger sikre grenser, og leder overflødig væske tilbake til reservoaret.
Enkelheten av 2-veis ventiler gir flere betydelige fordeler med hydraulisk systemdesign:
Pålitelighet: Med færre bevegelige deler enn flere portventiler, gir 2-veis ventiler vanligvis utmerket pålitelighet og lang levetid. Deres enkle design reduserer sannsynligheten for mekanisk svikt og gjør vedlikeholdet enkelt.
Kostnadseffektivitet: Den grunnleggende design og produksjons enkelhet av 2-veis ventiler gjør dem svært kostnadseffektive sammenlignet med mer komplekse ventiltyper. Denne rimeligheten gjør dem attraktive for applikasjoner der budsjettbegrensninger er viktige.
Rask respons: Mange 2-veisventiler, spesielt magnetvnete versjoner, tilbyr ekstremt raske byttetid. Denne raske responsevnen er avgjørende i applikasjoner som krever presis timing og kontroll.
Tett avstengning: Når de er riktig designet og vedlikeholdt, gir 2-veis ventiler utmerkede tetningsmuligheter, og forhindrer intern lekkasje som kan kompromittere systemets effektivitet eller sikkerhet.
Allsidighet: Til tross for deres enkelhet, kan 2-veis ventiler tilpasses mange applikasjoner gjennom forskjellige aktiveringsmetoder, materialer og konfigurasjoner.
Å velge riktig 2-veis ventil for en hydraulisk påføring krever nøye vurdering av flere faktorer:
Trykkvurdering: Ventilen må være i stand til å håndtere systemets maksimale driftstrykk med tilstrekkelig sikkerhetsmargin. Undervurdering kan føre til ventilsvikt og potensielle sikkerhetsfarer.
Strømningskapasitet: Ventilens strømningskoeffisient (CV) må være tilstrekkelig til å håndtere den nødvendige strømningshastigheten uten overdreven trykkfall. Underdimensjonerte ventiler kan lage flaskehalser for system og redusere effektiviteten.
Responstid: Bruksområder som krever hurtigbyttebehovsventiler med hurtigresponsegenskaper. Aktiveringsmetoden påvirker responstiden betydelig.
Driftsmiljø: Faktorer som temperatur, forurensningsnivå og vibrasjon påvirker ventilvalget. Tare miljøer kan kreve spesialiserte materialer eller beskyttelsesfunksjoner.
Kontrollintegrasjon: Ventilens aktiveringsmetode må være kompatibel med systemets kontrollarkitektur. Moderne systemer krever ofte ventiler med elektroniske tilbakemeldingsfunksjoner.
