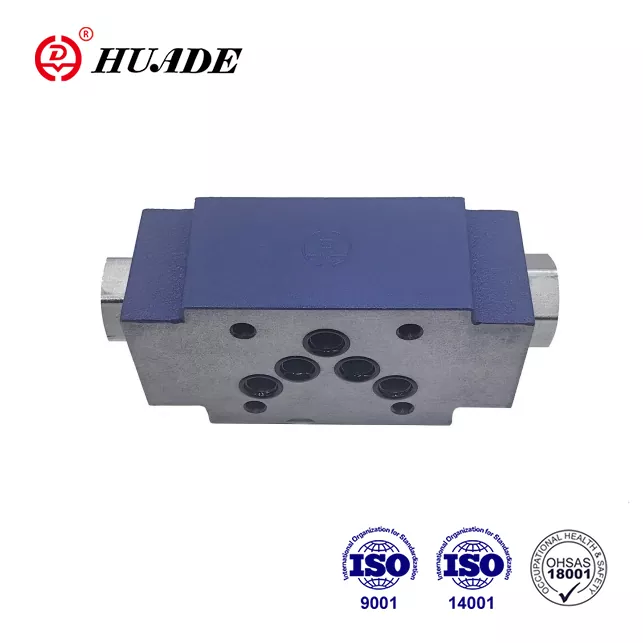

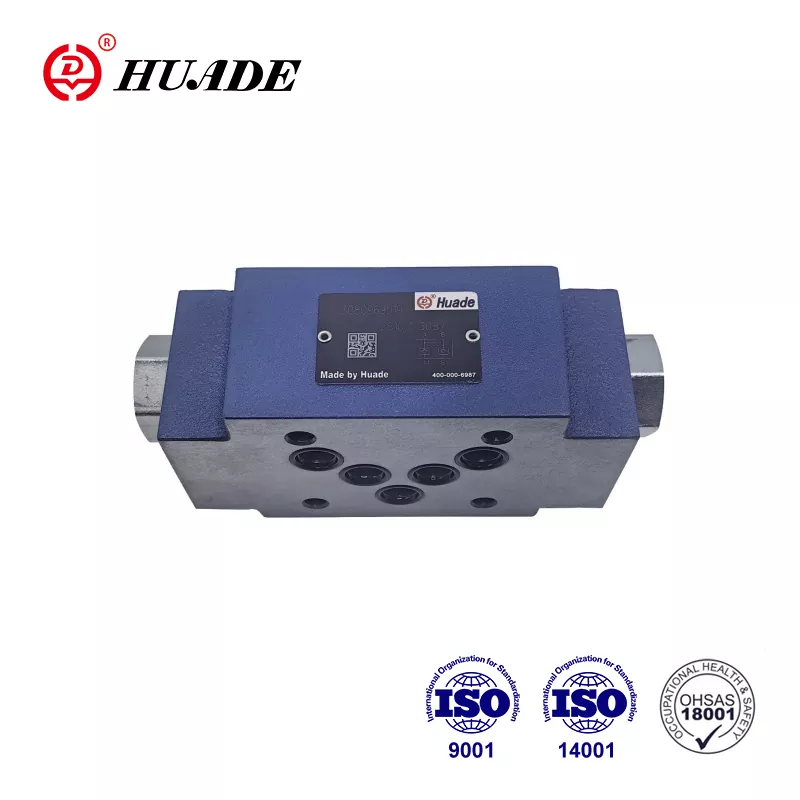

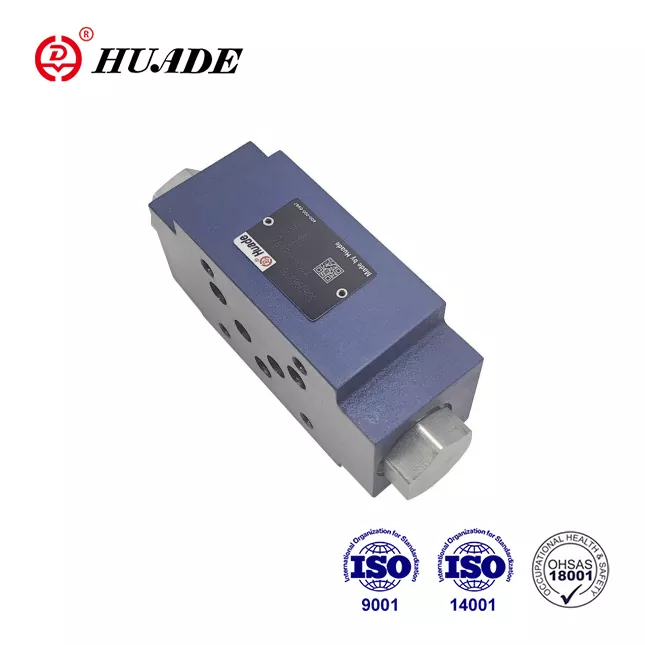

Tilbakeslagsventilsandwichplate Z2S 10

Huade har tatt inn banebrytende teknologi fra Rexroth på grunn av syv års erfaring i samarbeid med Rexroth fra 1979. Tilbakeslagsventil Z2S 10 fra Huade er et rimelig alternativ til samme serie fra Rexroth. Huade har bestått den internasjonale standarden, nemlig ISO9001, ISO14001 og OH SAS18001. Hver tilbakeslagsventil Z2S 10 gjennomgår strenge tester før de forlater fabrikken for å sikre overlegen ytelse. Huade® hydrauliske ventiler er mye brukt i ingeniør- og anleggsmaskiner, metallurgi, maskinverktøy, miljøvern, skipsbygging, romfart, jernbanetransport, petroleum og petrokjemisk industri, militær industri og andre felt. Det er et kjent nasjonalt merke i Kina. Den er mer avansert i teknologi og mer holdbar enn de lignende produktene i denne linjen.

Produktparameter for tilbakeslagsventilsandwichplaten Z2S 10

Produktfunksjon og bruk av tilbakeslagsventilsandwichplaten Z2S 10

Funksjoner:

▶ For bruk i vertikale stablingssammenstillinger

▶ For lekkasjefri lukking av en eller to serviceporter

▶ Porteringsmønster til Din 24 340 form A, ISO4401 og CETOP - RP 121H

Søknad:

Denne pilotstyrte tilbakeslagsventilen Z2S brukes til vertikal stablingsinstallasjon. Den kan tette en eller to fungerende oljeporter uten lekkasje etter behov.

Funksjoner, seksjon og symboler for tilbakeslagsventilens sandwichplate Z2S 10

Tilbakeslagsventiler type Z2S 10 er sandwich-platedesign. De brukes til lekkasjefri lukking av en eller to serviceporter, selv over lengre perioder. Fri flyt skjer fra A1 til A2 eller B1 til B2. Strømning i A1 B1 motsatt retning er blokkert. Når væske strømmer fra A1 til A2, presses spolen (1) og skyves til høyre, og åpner derved kuleventilen (2) som deretter åpner tallerkenventilen (3). For å sikre korrekt lukking av ventilen, må A2 B2 serviceportene på retningsventilen kobles til tanken i nøytral posisjon.

Symbol på Z2S

Utskåret visning av Z2S 10

Typisk kretseksempel på Z2S
