Når du jobber med hydrauliske systemer, er det viktigere å holde væsken i riktig retning enn du tror. Z1S tilbakeslagsventil-sandwichplaten fra Bosch Rexroth gjør akkurat det - den lar væske passere én vei mens den blokkerer den fra å gå bakover. Denne enkle jobben er avgjørende i alt fra fabrikkmaskiner til anleggsutstyr.
Hva gjør Z1S tilbakeslagsventilsandwichplaten annerledes
Z1S tilbakeslagsventil sandwichplate har fått navnet sitt fra hvordan den installeres. I stedet for å koble til med slanger og beslag, sitter den mellom andre komponenter som et sandwichlag. Denne utformingen sparer plass og reduserer antall tilkoblingspunkter der lekkasjer kan oppstå. Ventilen bruker en fjærbelastet tallerkenmekanisme som lukker tett mot omvendt strømning, og oppnår nesten null lekkasje selv når trykket når 350 bar.
Tilbakeslagsventilens sandwichplate-design fungerer godt på trange steder. Maskinbyggere stabler ofte flere Z1S-enheter vertikalt i hydrauliske manifolder, og skaper komplekse kontrollkretser uten å legge til store eksterne rør. Denne modulære tilnærmingen følger ISO 4401-standardene, noe som betyr at Z1S tilbakeslagsventil-sandwichplaten passer med komponenter fra forskjellige produsenter.
Hvordan Z1S tilbakeslagsventilsandwichplate fungerer
Inne i hver Z1S tilbakeslagsventilsandwichplate sitter en tallerken - vanligvis laget av høyytelsesplast - holdt mot setet av en fjær. Når væsketrykket fra foroverretningen når terskelen for sprekktrykk, løftes tallerkenen og væsken strømmer gjennom. I det øyeblikket trykket faller eller reverserer, skyver fjæren tallerkenen ned igjen og tetter passasjen.
Z1S-serien tilbyr forskjellige sprekktrykk: 0,5, 1,5, 3 og 5 bar alternativer. Lavere sprekktrykk fungerer bedre i systemer hvor du ønsker minimal motstand, mens høyere innstillinger forhindrer utilsiktet åpning fra trykktopper. Tilbakeslagsventilens sandwichplatekonfigurasjon håndterer strømmer på opptil 40 liter per minutt i størrelse 6-modeller og 100 liter per minutt i størrelse 10-varianter.
Velge riktig Z1S tilbakeslagsventilsandwichplate
Bosch Rexroth lager åtte forskjellige lukkefunksjonsvarianter av Z1S tilbakeslagsventil sandwichplate. Noen blokkerer flyt i én kanal mens andre håndterer doble kanaler samtidig. De vanligste versjonsblokkene flyter fra port A2 til A1, men du finner alternativer for nesten alle kretskonfigurasjoner.
Størrelsen betyr noe når du velger sandwichplate for tilbakeslagsventil. Størrelsen 6 Z1S veier ca 0,8 kilo og tåler trykk opp til 350 bar. Størrelse 10 enheter er større med 2,3 kg, men kan klare 100 liter per minutt flyt. Begge versjonene fungerer med mineralske hydraulikkoljer og kan tilpasses for biologisk nedbrytbare væsker når du velger kompatible tetninger.
Tetningsmaterialet påvirker ytelsen betydelig. Standard FKM-tetninger takler de fleste bruksområder godt, spesielt når væskehastigheten overstiger 4 meter per sekund. For lavere trykk og langsommere strømningssituasjoner, reduserer myke NBR-tetninger slitasje på sammenfallende overflater. Tilbakeslagsventil-sandwichplaten vil vare lenger når tetningen samsvarer med dine driftsforhold.
Installere din Z1S tilbakeslagsventilsandwichplate
Å få installasjonen riktig avgjør hvor godt din Z1S tilbakeslagsventil sandwichplate yter. Monteringsoverflaten må være flat innen 0,01 millimeter per 100 millimeter og glatt med en overflateruhet som ikke er større enn 4 mikrometer. Disse spesifikasjonene kan høres nøyaktige ut, men de forhindrer lekkasjer som kan utvikle seg over tid.
Tilbakeslagsventilens sandwich-plate monteres med fire skruer – M5 for størrelse 6 eller M6 for størrelse 10-modeller. Dreiemoment er viktig her. Enheter i størrelse 6 trenger 8 til 10 newtonmeter mens størrelse 10 krever 15,5 newtonmeter pluss eller minus 10 prosent. Bruk av skruer med styrkeklasse 10.9 sikrer at monteringen holder seg sikker selv under vibrasjoner.
Du kan installere Z1S tilbakeslagsventil sandwichplate i alle retninger. Designet er ikke avhengig av tyngdekraften for å fungere. Bare sørg for at den blå plastbøssingen som følger med noen modeller forblir beskyttet under montering. Denne bøssingen gir ekstra tetning og bør ikke skades eller fjernes med mindre du bytter hele ventilen.
Hvor Z1S tilbakeslagsventilsandwichplaten fungerer best
Hydrauliske presser er avhengige av tilbakeslagsventil-sandwichplater for å holde lasten trygt. Når pressen stopper mellom sykluser, forhindrer Z1S væske i å strømme bakover, noe som vil la pressestempelet drive nedover. Denne lastholdingsfunksjonen har betydning for både sikkerhet og presisjon.
Maskinverktøy bruker Z1S tilbakeslagsventil sandwichplate i CNC-spindler og verktøyvekslere. Den kompakte sandwich-designen passer inn i trange rom rundt roterende komponenter. Høyhastighetskretser i disse maskinene drar nytte av ventilens metalltetningsalternativ, som håndterer hastigheter over 4 meter per sekund uten overdreven slitasje.
Mobilt utstyr som gravemaskiner og kraner trenger pålitelig flytkontroll under utfordrende forhold. Z1S tilbakeslagsventil sandwich-plate håndterer temperatursvingninger og vibrasjoner som er vanlig på byggeplasser. Vinklede varianter av tilbakeslagsventilens sandwichplate hjelper til med å rute væskestrømmen effektivt i de trange rammene til mobilt maskineri.
Vedlikehold av din Z1S tilbakeslagsventilsandwichplate
Ren hydraulikkvæske sørger for at sandwichplaten for tilbakeslagsventilen fungerer som den skal. Bosch Rexroth spesifiserer ISO 4406 forurensningsklasse 20/18/15, som krever filtrering ned til 20 mikrometer. Skitten væske får tallerkenen til å feste seg eller slites for tidlig, noe som fører til lekkasjer eller manglende lukking.
Regelmessige inspeksjoner bør kontrollere for eksterne lekkasjer rundt monteringsflaten og måle trykkfall over ventilen. Økt trykkfall signaliserer ofte at forurensning bygger seg opp inne. Z1S tilbakeslagsventil-sandwichplaten tilbyr ikke reparasjonsalternativer i felten - hvis den interne tallerkenmonteringen svikter, erstatter du hele enheten.
Temperaturen påvirker hvordan tilbakeslagsventilens sandwichplate fungerer. Z1S opererer fra -20°C til +80°C, og matcher de fleste hydraulikkvæsketemperaturområdene. Væskeviskositeten bør holde seg mellom 2,8 og 500 kvadratmillimeter per sekund. Utenfor disse områdene kan det hende at ventilen ikke åpner ved spesifisert sprekktrykk eller kan utvikle lekkasjer.
Feilsøking Vanlige problemer med Z1S tilbakeslagsventilsandwichplate
Når en tilbakeslagsventil sandwichplate ikke vil åpne, forårsaker forurensning vanligvis problemet. Å spyle systemet i henhold til ISO-standarder for renslighet løser ofte problemer med å feste seg. Hvis spyling ikke fungerer, kan fjæren ha blitt sliten og må skiftes - noe som betyr at hele ventilen må byttes.
Overdreven lekkasje gjennom Z1S tilbakeslagsventil-sandwichplaten peker vanligvis på slitte tetninger eller bruk av væske som er uforenlig med tetningsmaterialet. Sjekk at du kjører riktig hydraulikkoljetype og at tetningene samsvarer med applikasjonen din. Biobaserte væsker krever andre tetninger enn standard mineraloljer.
Høyt trykkfall over ventilen antyder at du kan ha valgt feil sprekktrykk eller at rusk begrenser strømmen. Tilbakeslagsventilens sandwich-plate skal vise gradvis trykkøkning med strømningshastigheten. Et plutselig hopp i trykkfall indikerer intern blokkering som krever utskifting av ventil.
Støyende operasjoner kommer ofte fra kavitasjon - når væskehastigheten blir for høy og skaper dampbobler som kollapser voldsomt. Å legge til strømningsdemping oppstrøms eller bytte til en tilbakeslagsventil sandwichplate med metalltetninger kan redusere kavitasjonsstøy. Noen ganger eliminerer økende systemtrykk forholdene som forårsaker kavitasjon.
Sammenligning av Z1S tilbakeslagsventilsandwichplate med andre alternativer
Inline tilbakeslagsventiler koster mindre enn sandwichplater, men tar opp mer plass og trenger ekstra slangekoblinger. Z1S tilbakeslagsventil-sandwichplaten integreres direkte i ventilstabelen, og eliminerer fire slangeender og deres potensielle lekkasjepunkter. For manifoldmonterte systemer gir sandwichdesignen mer mening.
Pilotstyrte tilbakeslagsventiler tilbyr fjernkontrollfunksjoner som Z1S tilbakeslagsventil sandwichplate mangler. De krever imidlertid flere pilotlinjer og kontrollventiler, noe som gjør systemet ditt kanskje ikke mer komplekst. For enkel enveis flytkontroll gir den direkte betjente Z1S pålitelig ytelse uten ekstra komponenter.

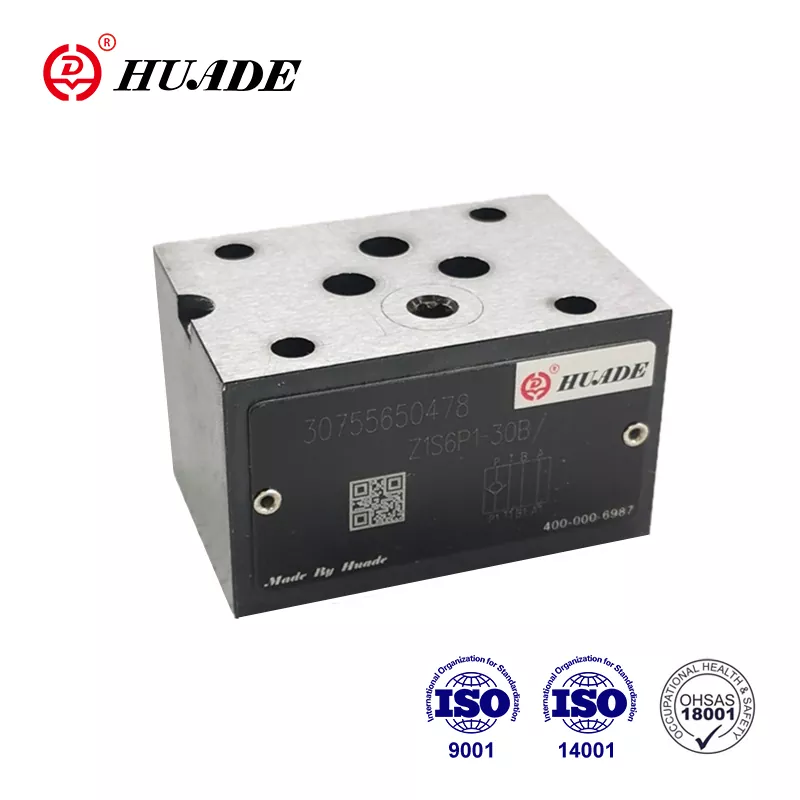

Alternative produsenter som Huade og Hengli produserer tilbakeslagsventilsandwichplater som er kompatible med ISO 4401-standarder. Disse alternativene kan koste 30 til 50 prosent mindre enn ekte Bosch Rexroth-enheter. Kvaliteten oppfyller vanligvis krav til ikke-kritiske bruksområder, men originale Z1S-ventiler tilbyr bevist pålitelighet i krevende miljøer.
Få mest mulig ut av din Z1S tilbakeslagsventilsandwichplate
Z1S tilbakeslagsventil-sandwichplaten gir pålitelig enveis strømningskontroll når du tilpasser ventilen til din applikasjon. Å velge riktig sprekktrykk, tetningstype og størrelse sikrer optimal ytelse. Riktig installasjon med riktig dreiemoment og overflatebehandling forhindrer lekkasjer. Ved å opprettholde ren væske og holde seg innenfor temperaturgrensene forlenges levetiden.
Denne tilbakeslagsventilsandwichplaten fungerer i systemer som varierer fra 0,5 bar til 350 bar trykk og håndterer mineraloljer eller biologisk nedbrytbare væsker med passende tetninger. Den kompakte sandwichmonteringen reduserer plassbehovet samtidig som den gir lekkasjefri drift. Enten du designer et nytt hydraulisk system eller oppgraderer et eksisterende, tilbyr Z1S tilbakeslagsventil sandwichplate en velprøvd løsning for retningsbestemt strømningskontroll.
For detaljerte spesifikasjoner og bestillingsinformasjon, leverer Bosch Rexroth omfattende datablad gjennom sine distributører. Å ta deg tid til å gjennomgå disse dokumentene hjelper deg med å velge den eksakte varianten av Z1S tilbakeslagsventil sandwichplate som applikasjonen din krever.
