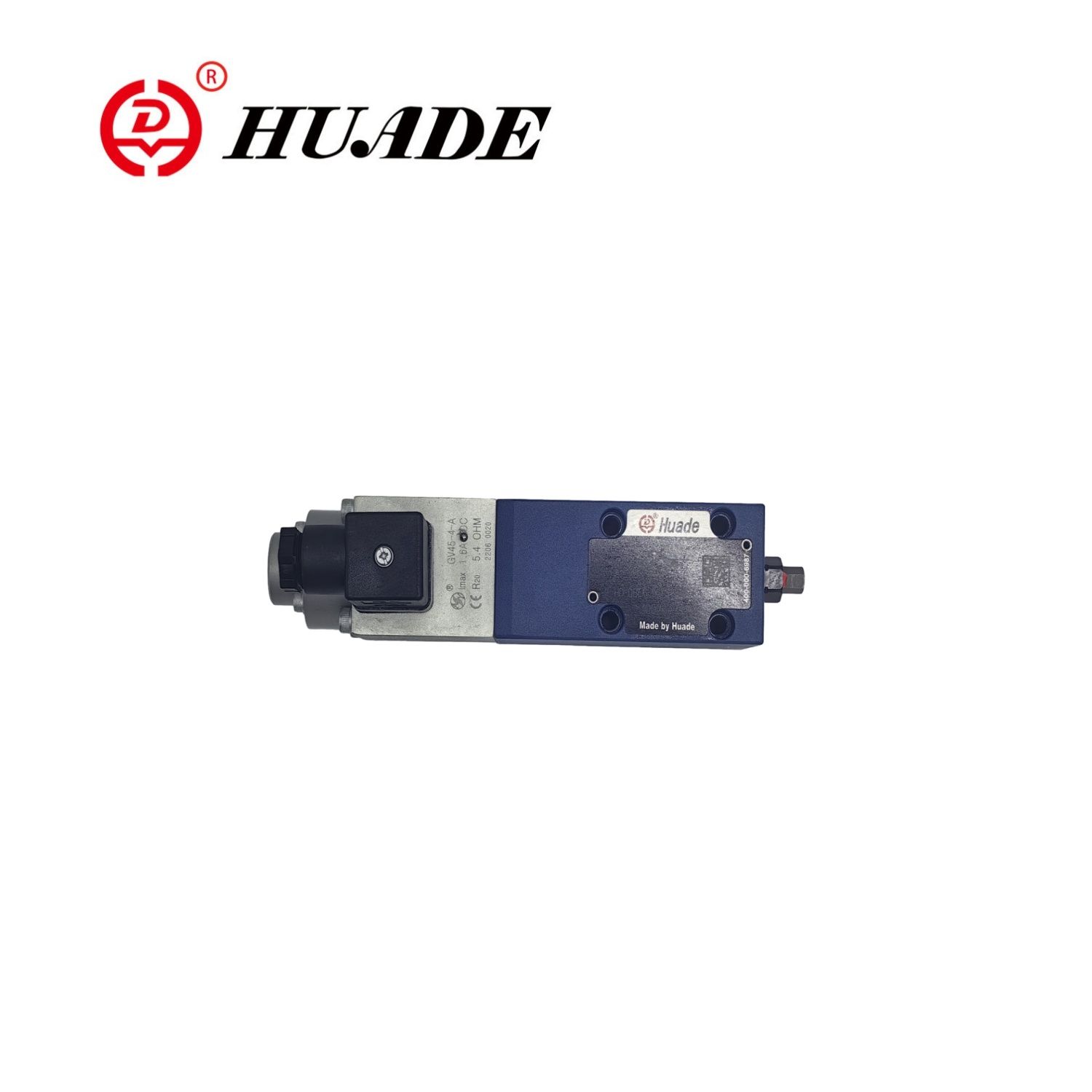

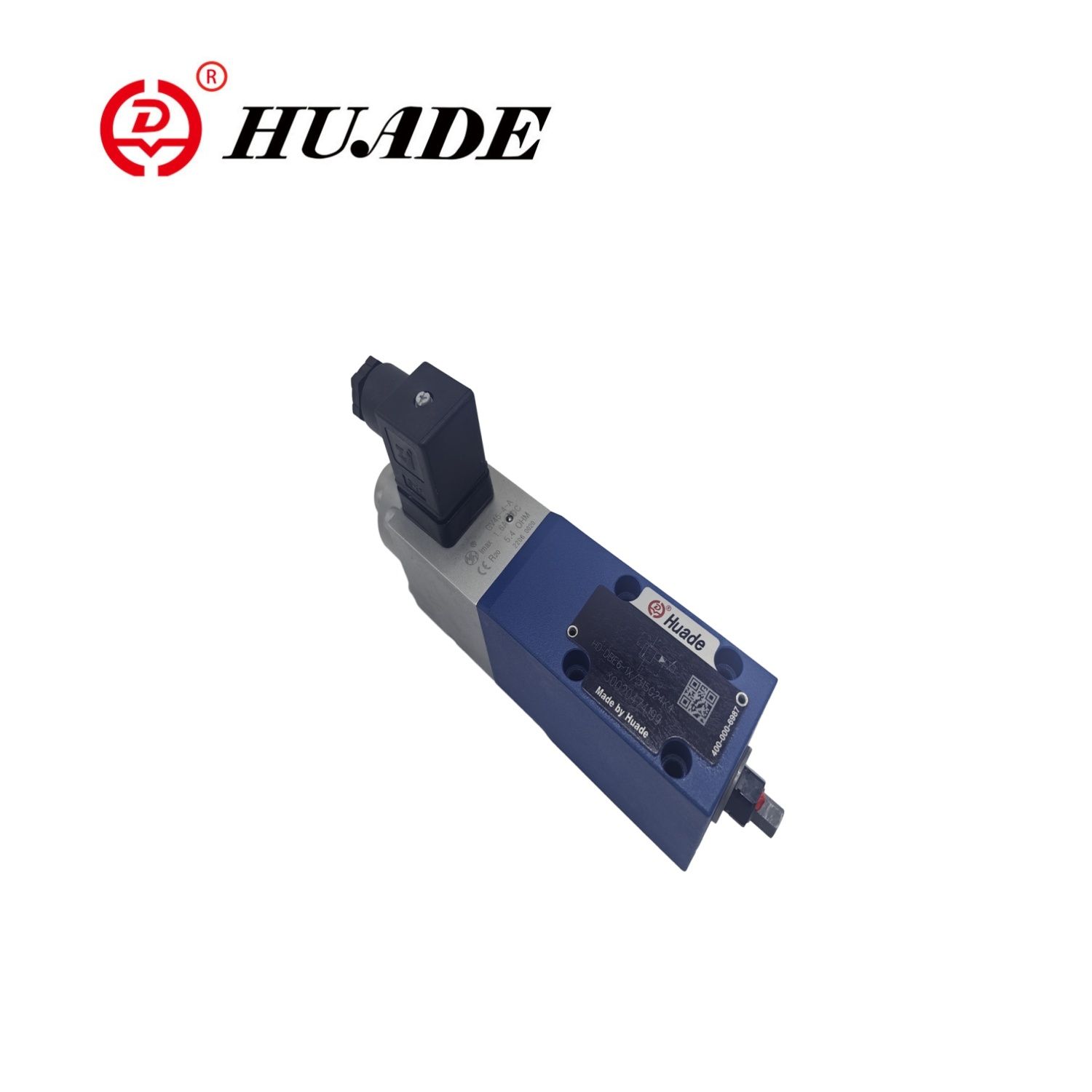

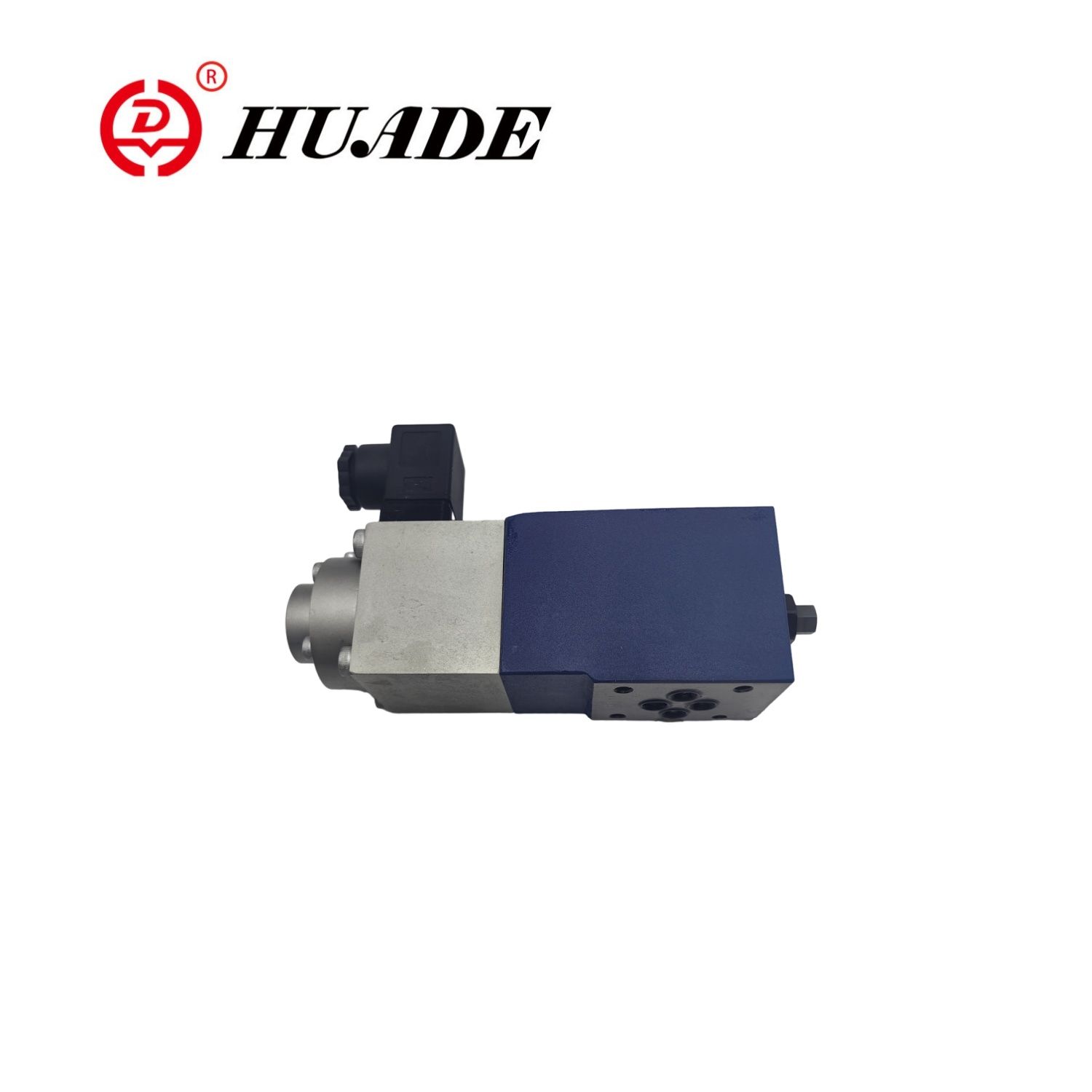

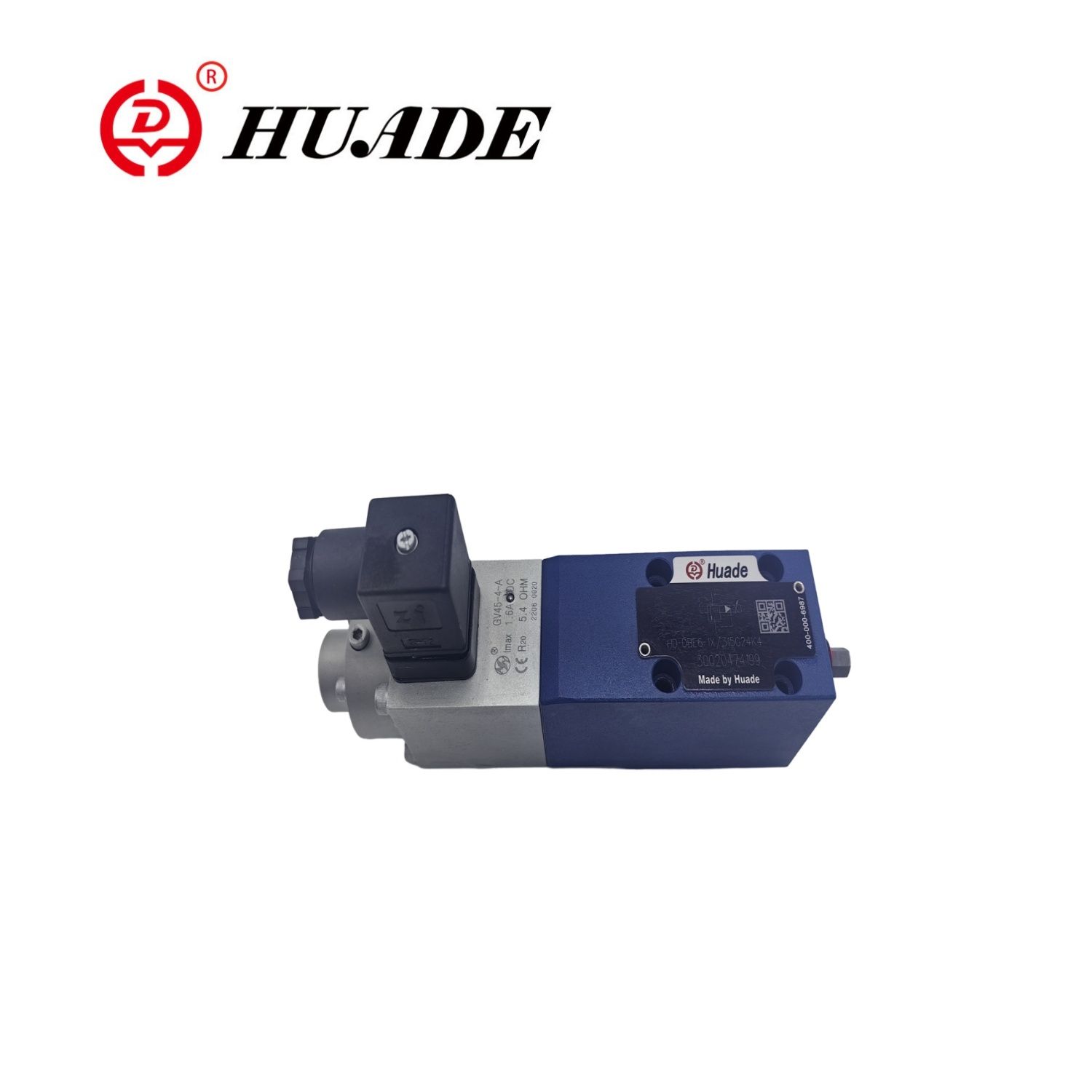

Proporsjonal trykkavlastningsventil ZDBE-1X

Den proporsjonale avlastningsventilen ZDBE-1X kontrollerer plasseringen av ventilspolen gjennom en proporsjonal magnetventil, og oppnår dermed trinnløs justering av systemtrykket. Proporsjonal Valve ZDBE-1X oppfyller CE-krav, oppfyller internasjonale standarder og er kompatibel med Rexroths produkter.

Produktparameter for proporsjonal trykkavlastningsventil ZDBE-1X

Produktfunksjon og anvendelse av proporsjonal trykkavlastningsventil ZDBE-1X

Funksjoner:

▶ Ventil for å begrense et systemtrykk

▶ aktivering via proporsjonale magnetventiler

▶ For montering av underplate eller sandwichplatedesign

▶ Ventil og kontrollelektronikk fra en enkelt kilde

Søknad:

Proporsjonal avlastningsventil ZDBE-1X er mye brukt i forskjellige hydrauliske systemer som krever presis trykkkontroll, for eksempel konstruksjonsmaskiner, metallurgisk utstyr, skipsbygging og andre felt.

Funksjon og del av proporsjonal trykkavlastningsventil ZDBE-1X

Proporsjonale trykkavlastningsventiler, typer HD-ZDBE aktiveres ved hjelp av en proporsjonal magnetventil. Disse ventilene brukes til å begrense et systemtrykk. Med disse ventilene er det mulig å trinnvis justere systemtrykket, som skal begrenses, i forhold til den elektriske kommandoverdien.

Disse ventilene består i utgangspunktet av en proporsjonal magnetventil (1), huset (2), ventilpatronen (3), spolen (4) og pilotpoppet (8). Den proporsjonale magnetventilen konverterer den elektriske strømmen proporsjonalt til en mekanisk kraft. En økning i strømmen forårsaker en tilsvarende økning i solenoidkraften. Magnete ankerkammer er fylt med hydraulisk væske og er trykkbalansert. Innstillingen av systemtrykket utføres via proporsjonale magnetventiler (1) i forhold til kommandoverdien. Trykk som følge av systemet i port P fungerer på høyre side av spolen (4). Samtidig virker systemtrykket via kontrolllinjen (6) som er utstyrt med en åpning (5) på den fjærbelastede siden av spolen (4). Via en ytterligere åpning (7) virker systemtrykket på pilotpoppet (8) mot kraften til den proporsjonale magnetventilen (1). Når systemtrykket har nådd den forhåndsinnstilte verdien, løfter pilotpoppet (8) fra setet. Avhengig av modellen, kan pilotolje nå strømme bort eksternt via port A (y) eller internt inn i tanken, har dette effekten av å begrense trykket på den fjærbelastede siden av spolen (4). Hvis systemtrykket fortsetter å stige litt, skyver det høyere trykket på høyre side av spolen spolen til venstre i kontrollposisjon P til T. Ved et minimum kontrollstrøm -korresponderer til en kommandoverdi på null -det minimale innstillingspresset vil bli satt.

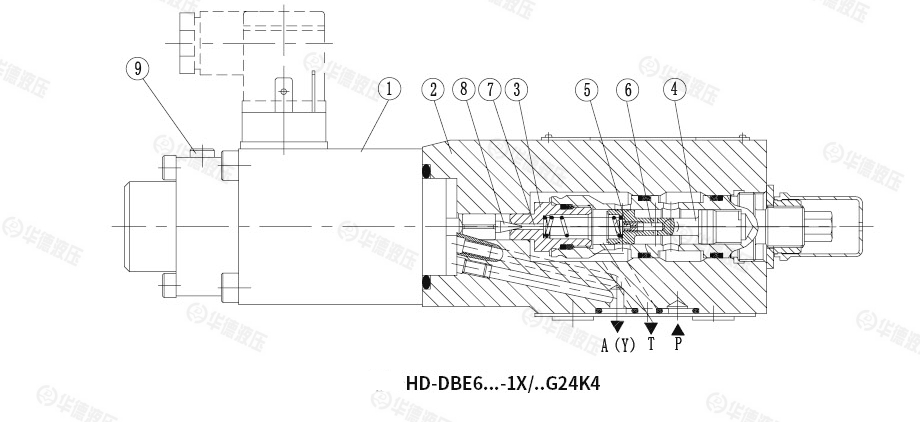

Struktur av proporsjonal trykkavlastningsventil ZDBE-1X

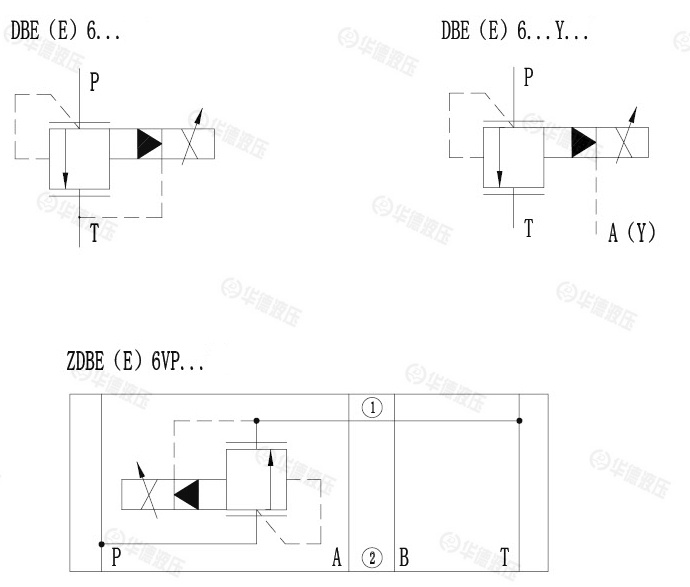

Symbol på proporsjonal trykkavlastningsventil ZDBE-1X
