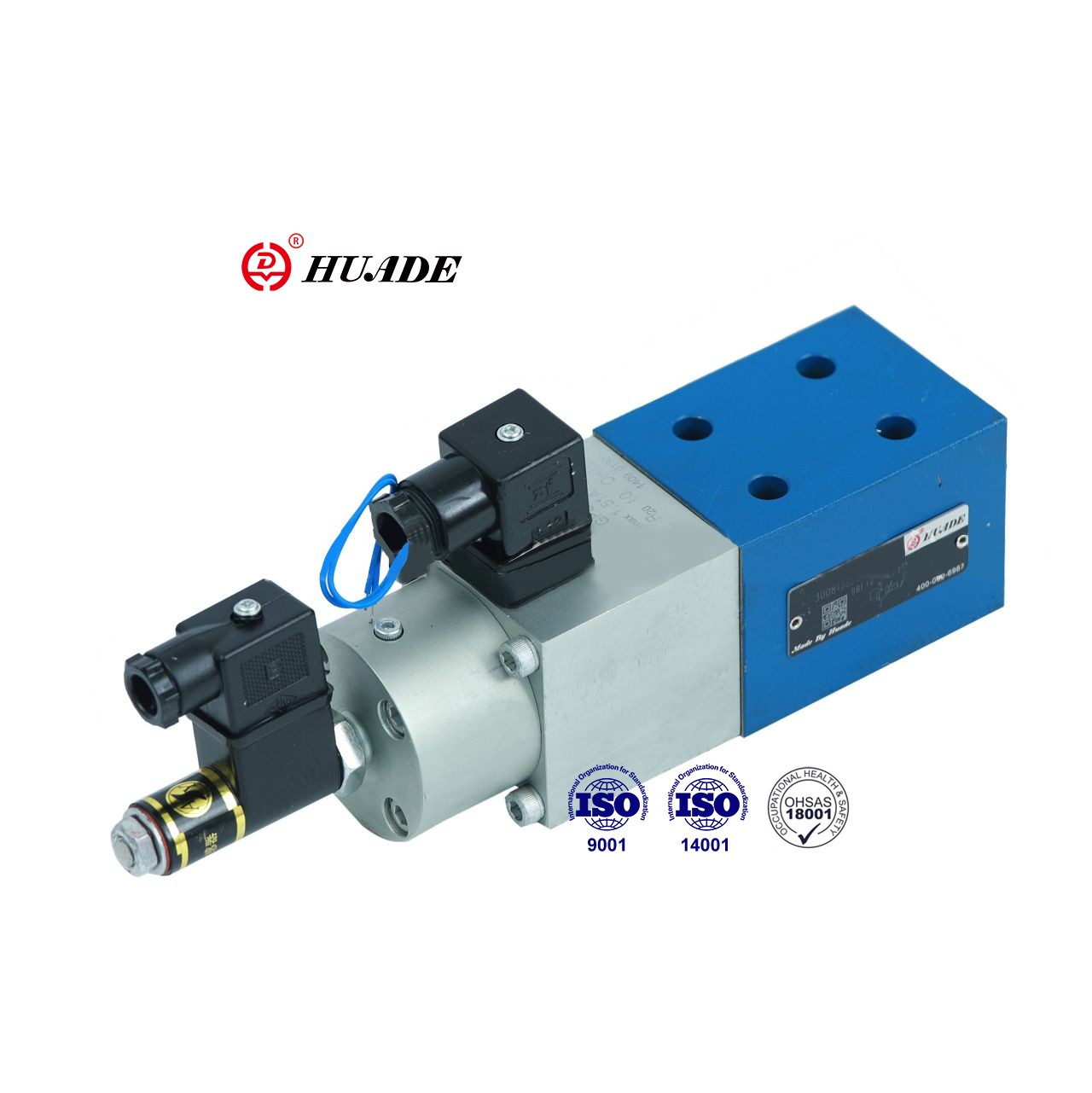

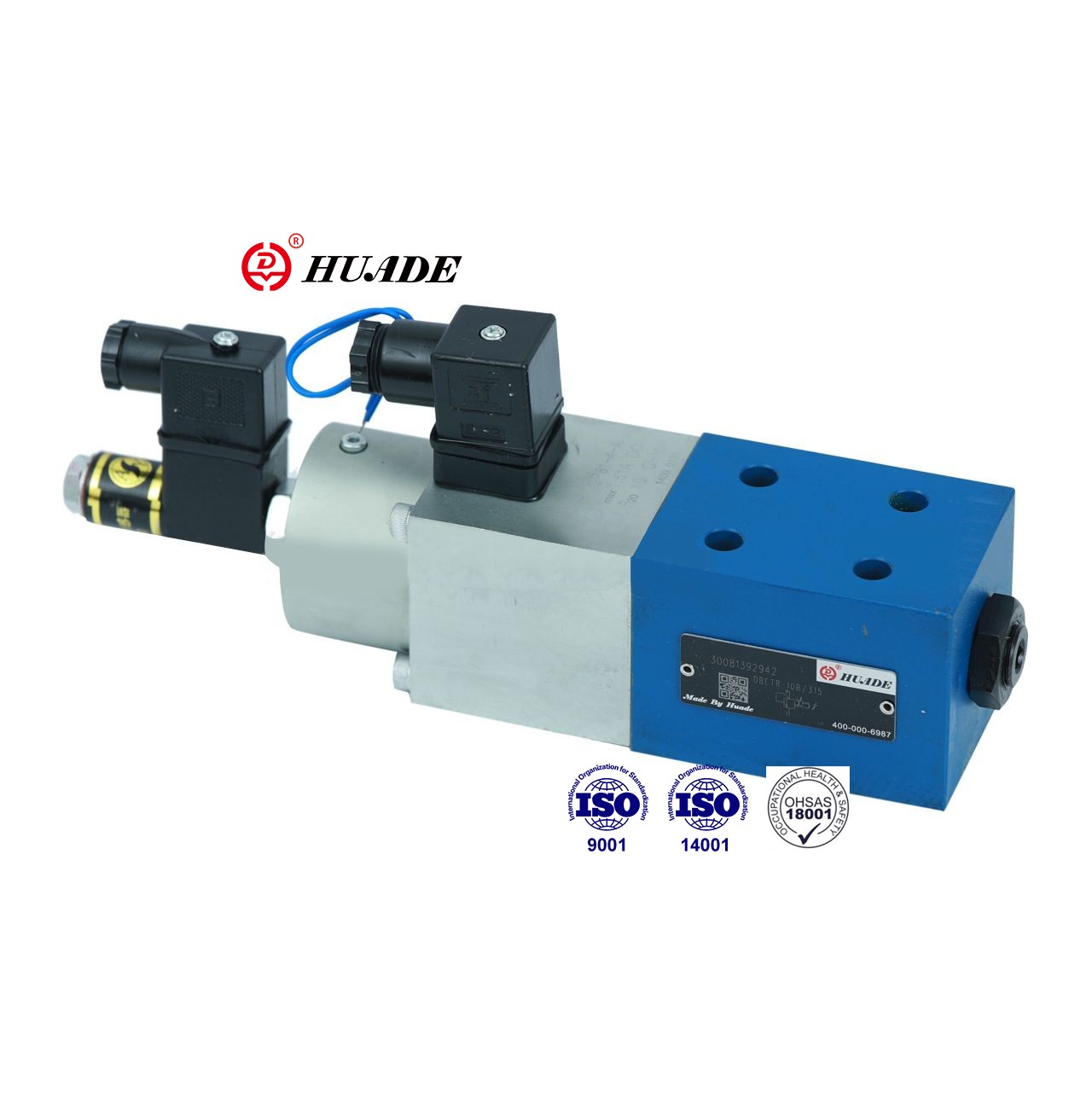

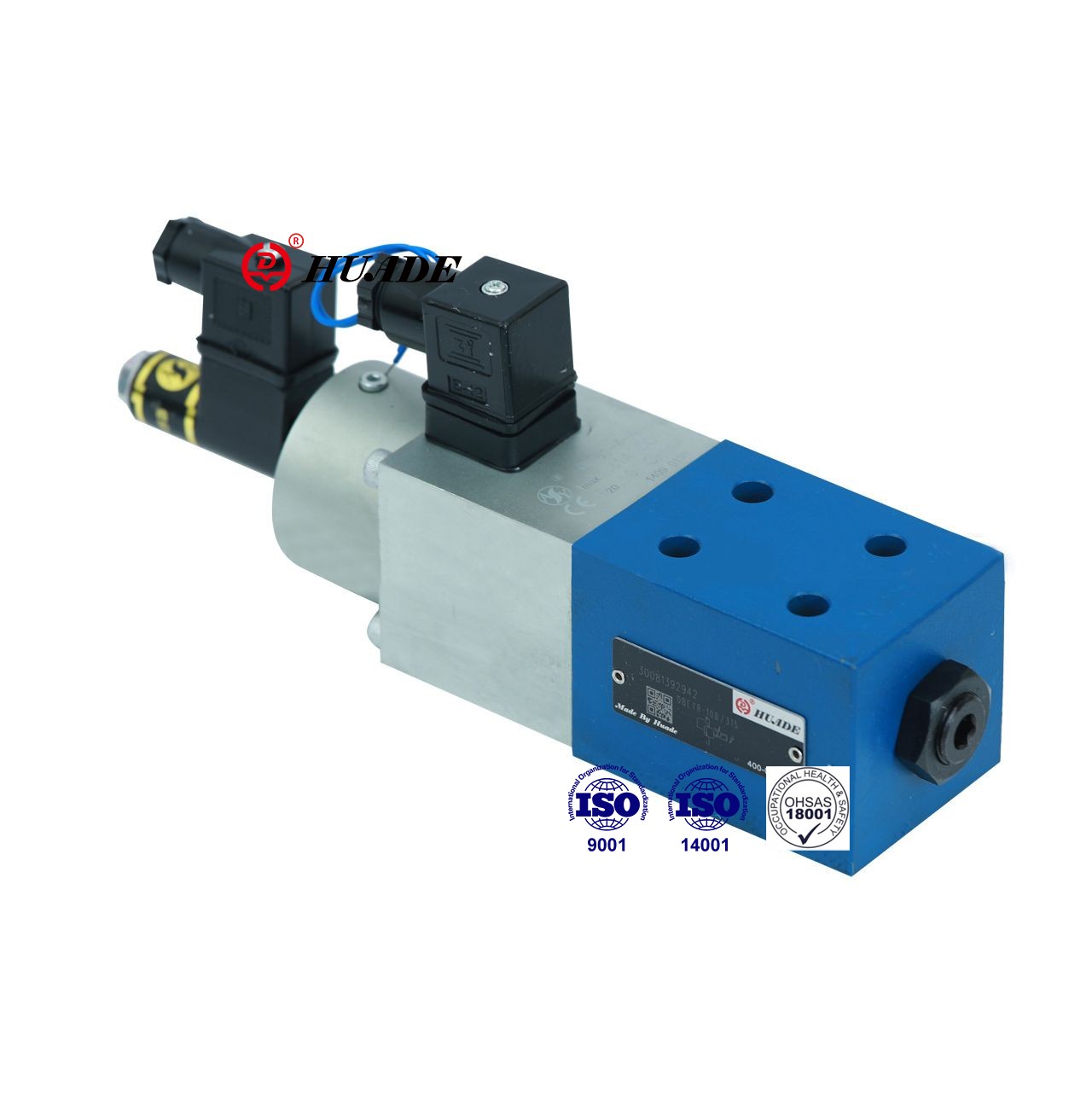

Denne proporsjonale trykkavlastningsventilen DBetr regulerer trykk i forhold til den elektriske kommandoverdien. DBTR -ventil er mye brukt i lukkede systemer med fjernkontrollsystemtrykk. Huades DBetr -ventiler bruker de samme standardene som Rexroth -produkter. Denne proporsjonale trykkventilen DBetr kan erstatte produkter i samme serie, og prisen er relativt rimelig.
| Hydraulisk | |||
| Maks. Settbart trykk (MPA) | Trykkstadium 2.5 MPa | 2.5 | |
| Trykkstadium 8,0 MPa | 8 | ||
| Trykkstadium 18,0 MPa | 18 | ||
| Trykkstadium 31,5 MPa | 31.5 | ||
| Min. Settbart trykk (MPA) | (Se karakteristiske kurver) | ||
| Maks. Operasjonspress (MPA) | port t (med trykkjustering) | 0.2 | |
| port t (uten trykkjustering) | 10 | ||
| port p | 31.5 | ||
| Max.Flow (l/min) | Trykkstadium 25 | 10 | |
| Trykkstadium 80 | 3 | ||
| Trykkstadium 180 | 3 | ||
| Trykkstadium 315 | 2 | ||
| Grad av forurensning (μm) | ≤20 (anbefaling 10) | ||
| Hysterese (%) | <1 av maks. Innstilt trykk | ||
| Repeterbarhet (%) | <0,5 av maks. Settbart trykk | ||
| Linearitet (%) | 180; Trykkstadium fra 3 til 18 MPa | ≤ 1,5 av maks. Settbart trykk | |
| 315; Trykkstadium fra 6 til 31,5MPA | |||
| Typisk variasjon (%) | Ventil | ± 3 av maks. Innstilt trykk | |
| Elektrisk kontroll | ＜ 0,5 | ||
| Trappet respons 0 til 100% (ms) | Responstid (PMIN-PMAX) | Responstid (PMAX-pmin) | |
| Trykkstadium 2.5 og 18MPa 0 til100 | 100 | 50 | |
| Trykkstadium 31,5MPa 0 til100 | 150 | 100 | |
| Trykkvæske | Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning) | ||
| Viskositetsområde (mm2/s) | 2.8 til 380 | ||
| Trykkvæske temperaturområde (° C) | -20 til+70 | ||
| Installasjonsposisjon | valgfri | ||
| Vekt (kg) | 4 | ||
| Elektrisk | ||||
| Forsterker assosiert | VT-5003S30 | |||
| Forsyningsspenning | DC | |||
| Spolemotstand (ω) | Kald verdi ved 20 ° C | 10 | ||
| Maks. Varm verdi | 13.9 | |||
| (Working State) plikt | Kontinuerlig | |||
| Trykkvæsketemperatur (° C) | +50 | |||
| Forsterkerspenning | pendle helt | 24 ± 10% | ||
| pendle tre elektrisk kilde | 24 til 35 | |||
| Maks. Strømforbruk (VA) | 50 | |||
| Spolemotstand ved 20 ° C (ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktivitet (svinger) (MH) | 6 til 8 | |||
| Oscillatorfrekvens (Transducer) (KHz) | 2.5 | |||
| Beskyttelse til DIN 40 050 | IP65 | |||
Funksjoner:
▶ Lav hysterese
▶ God repeterbarhet,
▶ Elektrisk lukket sløyfeposisjonskontroll av vårens forspenning
▶ Proporsjonal magnetventilaktivering med induktiv posisjon Transducer (trykkbalansert)
▶ Ventil og elektronisk kontroll fra en kilde
Søknad:
Proporsjonal trykkavlastningsventil DBetr brukes mye innen forskjellige felt som lysindustri, maskinverktøy, metallurgi, etc.
Ventilen består i utgangspunktet av et hus (1), proporsjonal magnetventil (2) med induktiv posisjonell svinger (3), ventilsete (4) og ventilpoppet (5)
Trykket settes ved å justere kommandoverdien potensiometer (0 til 9 V). Justering av kommandoverdien forårsaker spenning av kompresjonsfjæren via de elektroniske kontrollene og den proporsjonale magnetventilen (2). Spenning av kompresjonsfjæren (6), dvs. fjærplatenes plassering (7), bestemmes av den induktive posisjonsoverføreren (3). Eventuelle avvik fra kommandoverdien blir korrigert med den lukkede sløyfen posisjonskontroll.
Bruken av dette prinsippet eliminerer effekten av solenoidfriksjon.
Fordeler:
- Lav hysterese
- God repeterbarhet
Symboler på proporsjonal trykkavlastningsventil DBetr
