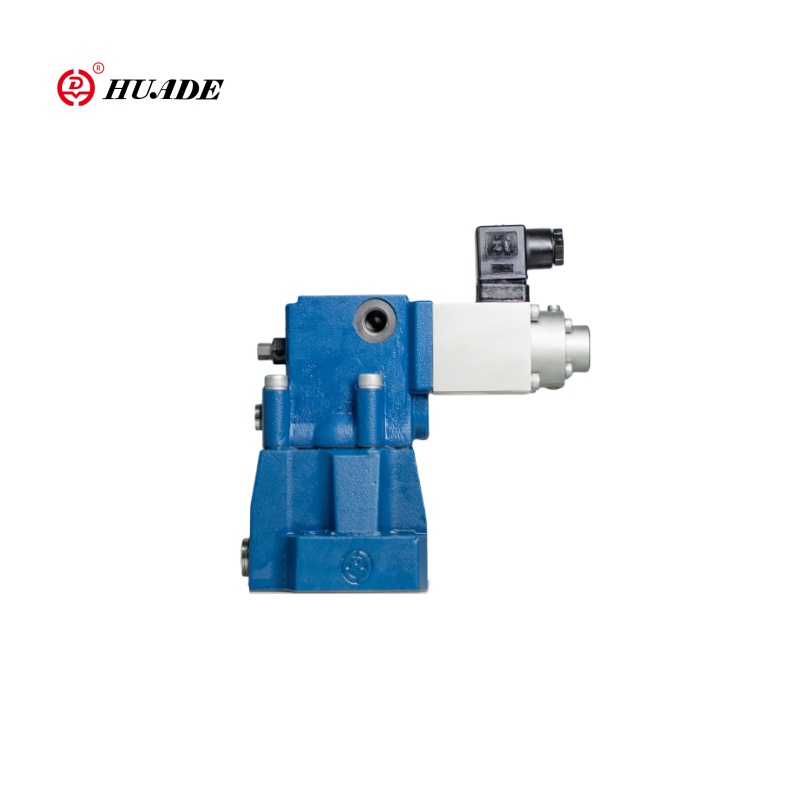

Huades proporsjonale trykkreduserende typer Dre er pilotstyrte trykkreduserende ventiler. De brukes til reduksjon av et arbeidstrykk.

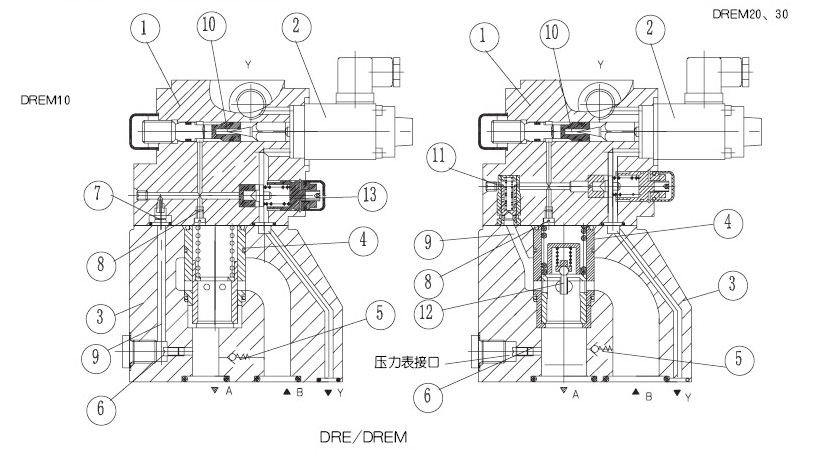

Proporsjonalt trykkreduserende ventil DRE består i utgangspunktet av pilotventilen (1) med proporsjonal magnetventil (2) Hovedventil (3) med hovedspolemontering (4), samt en valgfri sjekkventil (5).
| Hydraulisk | ||
| Maks. Setting av trykk (MPA) | Porter A og B | 31.5 |
| Port y | gå til tank. Ingen trykk | |
| Maks. Setting av trykk, for port A (MPA) | Det samme som trykkvurdering | |
| Min.setting trykk.For port A (MPA) | Være relatert til "q". (se kurver) | |
| Linearitet (%) | ± 3,5 | |
| Repeterbarhet (%) | <± 2 | |
| Hysterese | Med Quiver ± 2,5% PMAX. Uten leder ± 4,5% PMAX | |
| Væsker | Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning) | |
| Viskositetsområde (mm2/s) | 2.8 TO380 | |
| Fluid Temperaturområde (℃) | -20 til +70 | |
| Elektrisk | ||
| Forsyningsspenning | DC | |
| Min.Control Current (A) | 0.1 | |
| Maks. Kontroll strøm (a) | 0.8 | |
| Spolemotstand (ω) | gammel ventil ved 20 ℃ er 19,5, maks. Ventil er 28,8 | |
| Plikt | kontinuerlig | |
| Maks. Kondisjonstemperatur (℃) | 50 | |
| Isolasjon til DIN 40 050 | IP65 | |
| Tilknyttet forsterker | Plug-in-kobling | |
| Elektrisk applikasjon | VT_2000: 40 (sammen gir) | |
Funksjoner:
▶ Valgfritt maks. Trykkbeskyttelse
▶ Valgfri sjekkventil mellom A og B
▶ Ventilen som brukes til å redusere et arbeidstrykk
▶ For montering av underplate
▶ Ventil og elektronikk fra en skurre
Søknad:
DRE/DREM proporsjonal trykkreduserende ventil har enkel struktur, praktisk installasjon og feilsøking, sterk strømningskapasitet, lite trykktap, god repeterbarhet og linearitet, og er egnet for anledninger med stor systemstrøm. Det er mye brukt i maskinverktøy, lysindustri, metallurgi, skipsbygging, ingeniørvitenskap, gruvedrift, romfart og andre felt.
Type dre ...
Innstillingen av trykket i port A er avhengig av spenningen som er til stede ved proporsjonale magnetventiler (2).
I ro, uten trykk i port B, holder fjæren hovedspolen (4) i startposisjonen. Forbindelsen fra B til A er lukket et oppstartshopp er derfor unngått.
Trykket i Port A virker via forbindelse på området til hovedspolen.
Pilotoljen er hentet fra port A (NS 10) eller port B (NS 20,30) og passerer gjennom tilkoblingen til konstant strømningskontroller, som holder pilotoljestrømningskonstanten uavhengig av trykkfall mellom portene A og B. Fra fra Den konstante strømningskontrolleren Pilotoljestrømmen passerer inn i fjærkammeret, gjennom to tilkoblinger, via ventilsete inn i Y -porten og derfra inn i avløpslinjen.
Trykket som kreves i port A er definert ved relevant forsterker.

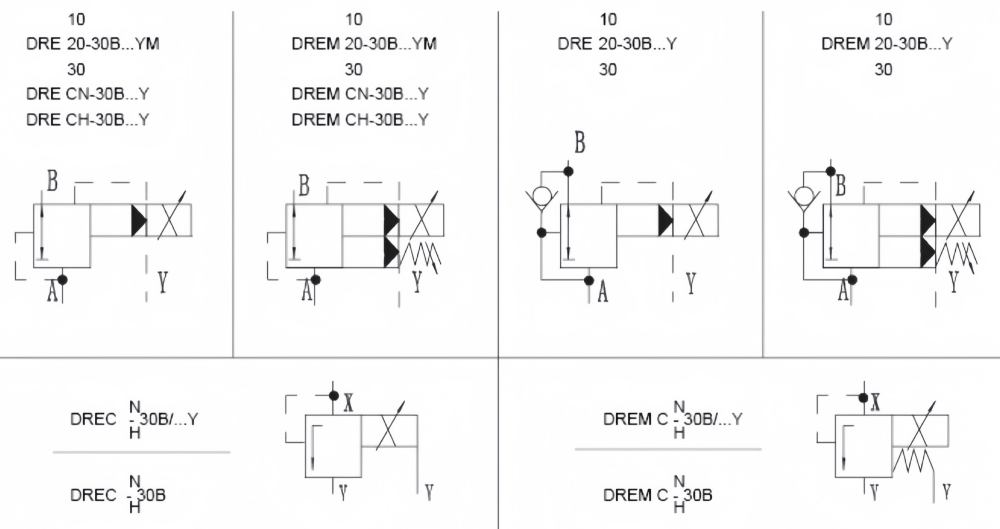

Symboler på proporsjonalt trykk reduserende ventil Dre
