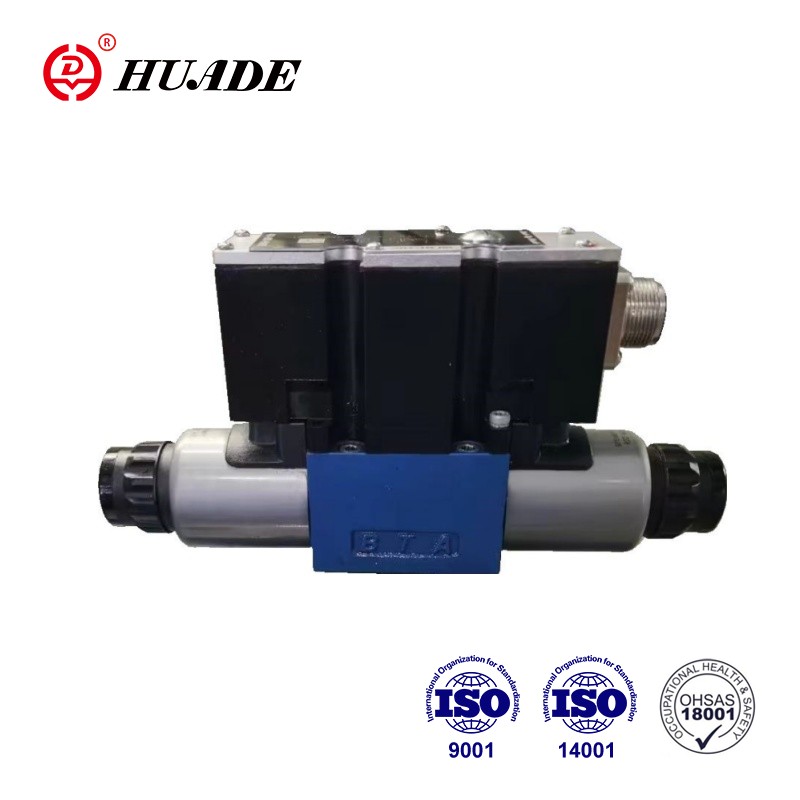

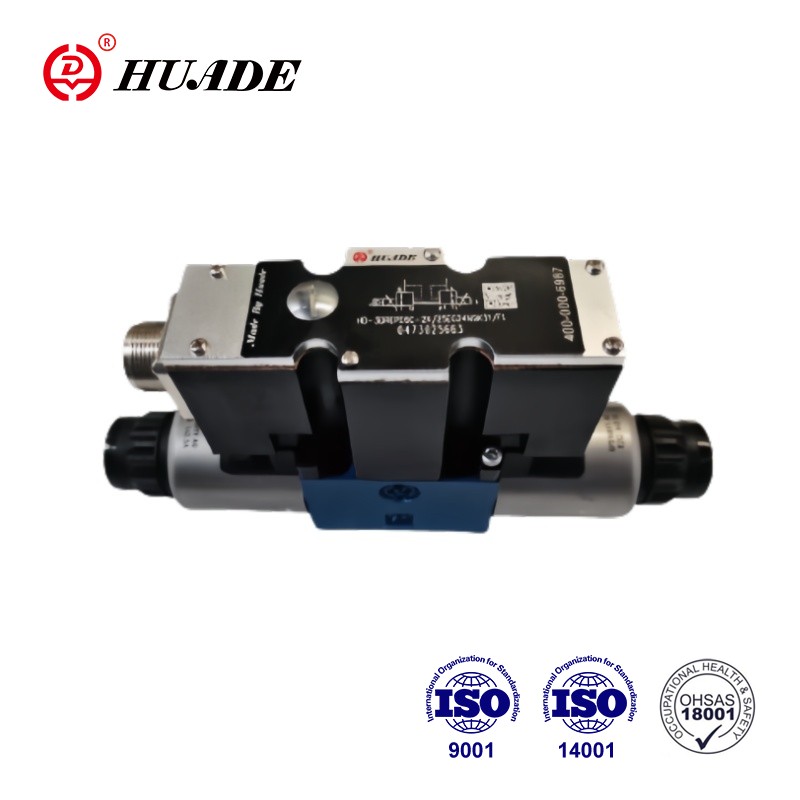

Proporsjonalt trykk reduserende ventil 3Drepe6e-2x

Sammenlignet med proporsjonal trykkreduserende ventil 3DREPE6-2X, har proporsjonal trykkreduserende ventil 3DREPE6E-2X ventil lignende utseende og prinsipp, men forskjellen er at den har innebygd forsterker og grensesnitt A1. Magnete styres eventuelt via integrert kontrollelektronikk. Huades 3DREPE6E-2X og Rexroth bruker de samme kvalitetsstandardene. Forestillingen kan matche Rexroth.

Produktparameter for proporsjonal trykk reduserende ventil 3DREP6E-2X

Produktfunksjon og anvendelse av proporsjonal trykkreduserende ventil 3DREP6E-2X

Funksjoner:

▶ Direkte kontrollerte proporsjonale ventiler for kontroll av trykket og retningen på en strømning

▶ aktivert via proporsjonale magnetventiler med sentral tråd og avtakbar spole

▶ Håndoverstyring, valgfritt

▶ Vårsentrert kontrollspole

▶ Skriv HD-3DREPE med integrert elektronikk, grensesnitt A1

▶ Ekstern kontrollelektronikk for type HD-3DREP:

▶ Analog forsterkertype HD-VT-VSPA2-50-1x/... i Eurocard-format

▶ Digital forsterkertype HD-VT-VSPD-1-1x/. .. i Eurocard -format

▶ Elektrisk forsterker Type HD-VT-11118 av modulær design

▶ Ventil og proporsjonal kontrollelektronikk fra en enkelt kilde

Søknad:

Proporsjonalt trykkreduserende ventil 3DREP6E-2X er mye brukt i automatisk kontroll av hydrauliske systemer i forskjellige bransjer som maskinverktøy, lysindustri, metallurgi og så videre.

Funksjon og ventil-særegenheter for proporsjonal trykk reduserende ventil 3DREP6E-2X

3-veis trykkreduserende ventiltype 3Drep6-2x ... aktiveres direkte av proporsjonale magnetventiler. De konverterer et elektrisk inngangssignal til et proporsjonalt trykkutgangssignal. De proporsjonale magnetventilene er kontrollerbare våte pin DC -magnetventiler med sentral tråd og avtakbar spole. Sagnetene styres eventuelt via ekstern kontrollelektronikk (type 3DREP-2X) eller ved integrert kontrollelektronikk (type 3DREPE-2X).

Ventilen består hovedsakelig av: magnetventiler (5 og 6), hus (1), kontrollspole (2) med trykkmålingsspoler (3 og 4) og valgfri integrert ventilelektronikk (7).

Med magnetventilene (5 og 6) er energien av kontrollspolen (2) holdt i sin midtposisjon av kompresjonsfjærer. Kontrollspolen (2) aktiveres direkte når en av magnetventilene er energisk.

F.eks. Ved å energiske magnetventil (5): Trykkmålingsspolen (3) og kontrollspole (2) gå til høyre i forhold til det elektriske inngangssignalet. Forbindelsen fra P til B og A til T er via åpning av åpning av tverrsnitt med progressive strømningsegenskaper.

De-energisering av magnetventilen (5): Kontrollspolen (2) blir returnert til sin midtposisjon av kompresjonsfjærene. I mellomposisjonen åpnes forbindelsene A og B til T T, derfor kan trykkvæsken fritt strømme til tank. En valgfri håndoverstyring (9 eller 10), er mulig å flytte kontrollspolen (2) uten å gi magnetventilen.

Funksjonen til denne versjonen av 2 -posisjonsventilen er i utgangspunktet den samme som ventilen med 3 koblingsposisjon.

De 2 posisjonsventilene er imidlertid bare utstyrt med enten magnetventil 5 eller 6. En plugg (11) er montert i stedet for den andre magnetventilen

Symboler for proporsjonal proporsjonal trykk reduserende ventil 3DREP6E-2X

Brukt i forbindelse med andre proporsjonale ventiler

Pakke med kombinasjonsventilen
