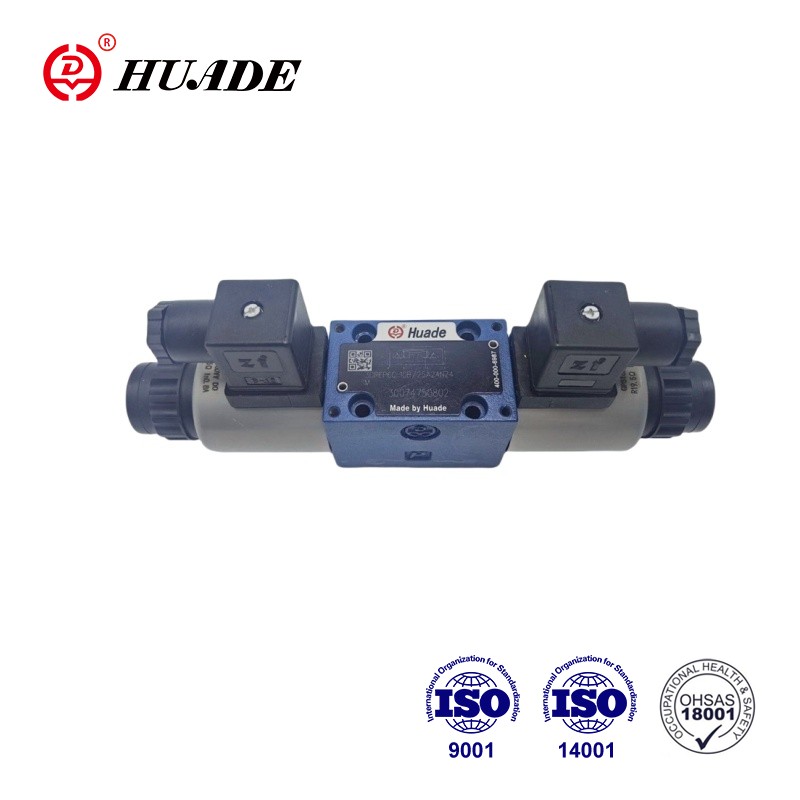

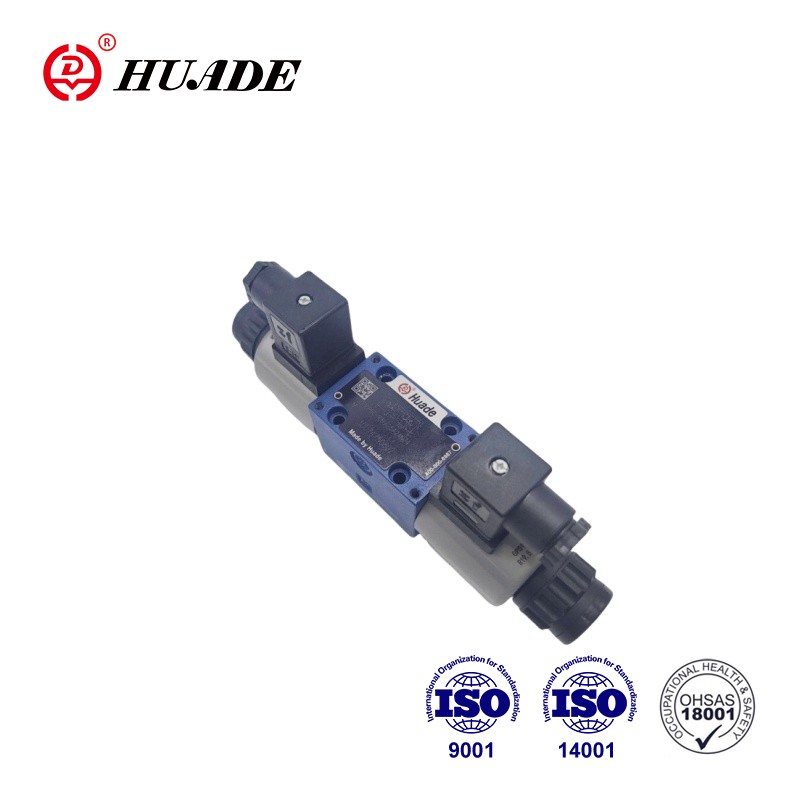

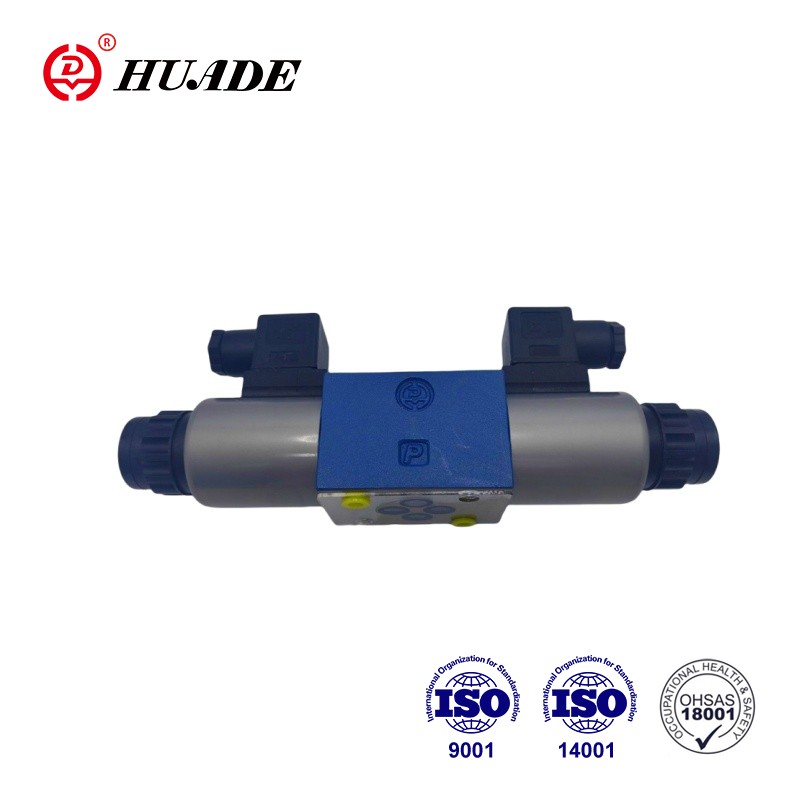

Den treveis proporsjonale trykkreduserende ventilen 3DREP 6A kan justere utgangstrykket nøyaktig i henhold til endringene i inngangssignalet for å oppfylle trykkkravene i produksjonsprosessen. Samtidig sikrer den stabile ytelsen til 3DREP 6A også kontinuiteten og sikkerheten i produksjonsprosessen.
| Hydraulisk | ||
| Driftstrykk (MPA) | Port p | 10, hvis overflødig 10, installer ventilen, skriv ZDR6DP ..- 30b/... I inngangsport |
| Port t | 3 | |
| Max.Flow (l/min) | 15 (∆P = 5MPa) | |
| Grad av forurensning (UM) | Filteranbefaling med en minimum retensjonshastighet på β10≥ 75 | |
| Hysterese (%) | ≤3 | |
| Repeterbarhetsnøyaktighet (%) | ≤1 | |
| Responsfølsomhet (%) | ≤1 | |
| Reverseringsspenn (%) | ≤1 | |
| Trykkvæske | Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning) | |
| Viskositetsområde (mm2/s) | 2.8 til 380 | |
| Trykkvæske temperaturområde (° C) | -20 til +70 | |
| Installasjon | valgfritt, helst horisontalt | |
| Vekt (kg) | Type C: 2.6; Type A.B: 1.5 | |
| Elektrisk, magnetventil | ||
| Forsyningsspenning | DC24V | |
| Nominell strøm per magnetventil (a) | 0.8 | |
| Maks. Strøm per magnetventil (a) | ≤0,02 | |
| Solenoidspolemotstand (ω) | Kald verdi ved 20 ° C | 19.5 |
| Maks. Varm verdi | 28.8 | |
| Arbeidsstat | kontinuerlig | |
| Tilstandstemperatur (° C) | ~+50 | |
| Spoletemperatur (° C) | ~+150 | |
| Beskyttelse til DIN40 050 | IP65 | |
| Elektriske tilkoblinger | 3Drep | med komponentplugg til DIN43650-AM2-plug-in-kontakten til DIN 43 650-AF2/PG11 |
| 3DREPE | med komponentplugg til E DIN43563-AM6-3 plug-in-kontakten E DIN43563-BF6-3/PG11 | |
Funksjoner:
▶ Direkte kontrollerte proporsjonale ventiler for kontroll av trykket og retningen på en strømning
▶ aktivert via proporsjonale magnetventiler med sentral tråd og avtakbar spole
▶ Vårsentrert kontrollspole
Søknad:
Treveis proporsjonalt trykkreduserende ventil 3DREP 6A er mye brukt i industrielle felt, mobile mekaniske hydrauliske systemer, arbeidsbenker og annet high-end utstyr.
3-veis trykkreduserende ventiltype 3DREP 6. aktiveres direkte av proporsjonale magnetventiler. De konverterer et elektrisk inngangssignal til et proporsjonalt trykkutgangssignal.
De proporsjonale magnetventilene er kontrollbare våte pin DC -magnetventiler med sentral tråd og avtakbar spole. Magnete styres eventuelt via ekstern kontrollelektronikk.
◆Design:
Ventilen består hovedsakelig av:
◆Funksjon:
Med magnetventilene (1 og 2) er energienten av kontrollspolen (5) holdt i sin midtposisjon av kompresjonsfjærer.
Kontrollspolen (2) aktiveres direkte når en av magnetventilene er energisk.
F.eks. ved å energigisere magnetventilen "A" (1)
→ Trykkmålingsspolen (5) og kontrollspole (4) Gå til høyre i forhold til det elektriske inngangssignalet.
→ Tilkoblingen fra P til B og A til T er via åpning av åpning av tverrsnitt med progressive strømningsegenskaper
◆De-energisation av magnetventilen (1)
→ Kontrollspolen (4) returneres til sin midtposisjon av kompresjonsfjærene
I mellomposisjonen er tilkoblingene A og B til T åpne, derfor kan trykkvæsken fritt strømme til tank. Et valgfritt hånd overstyrer gjør er mulig å flytte kontrollspolen (4) uten å gi et magnetventil.
●Oppmerksomhet!
Utilsiktet bruk av håndoverstyringen kan forårsake ukontrollert maskinbevegelse!
Symboler for proporsjonalt trykk reduserende ventil 3Drep 6A
