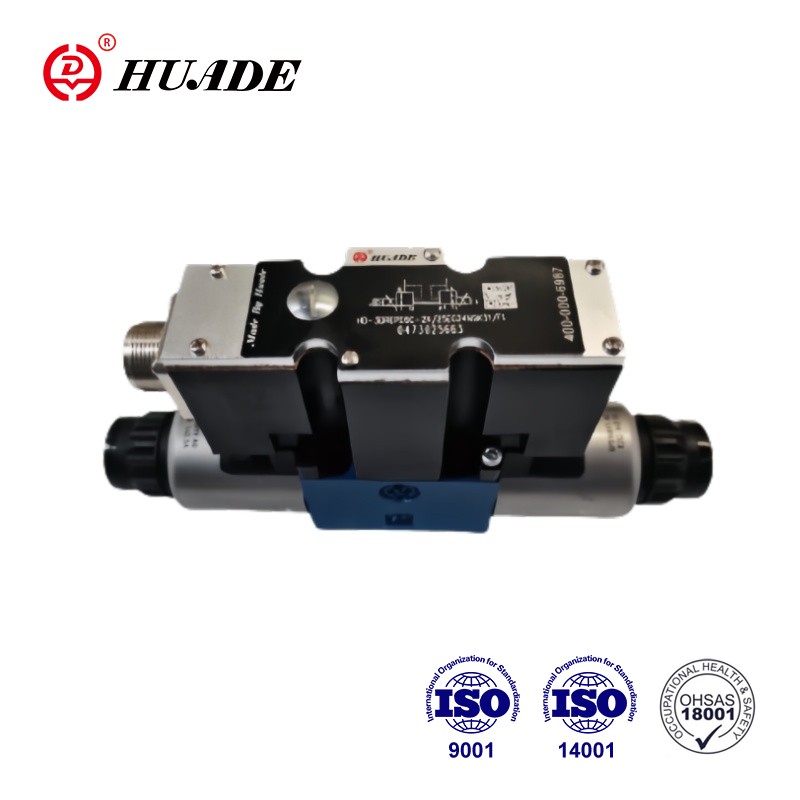

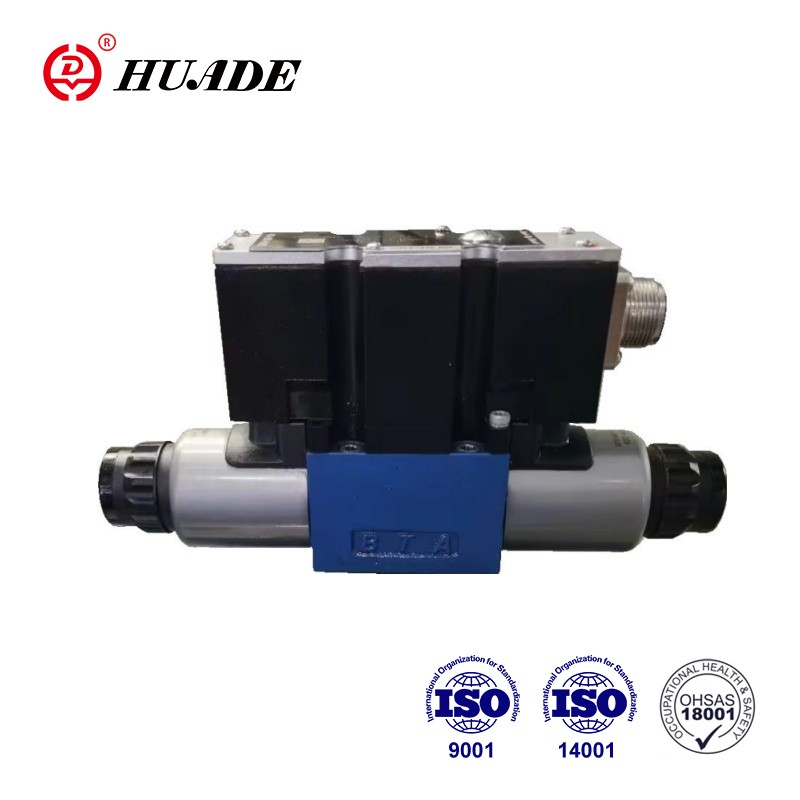

3-veis trykkreduksjonsventil type 3DREP6-2X...aktiveres direkte av proporsjonale solenoider. De konverterer et elektrisk inngangssignal til et proporsjonalt trykkutgangssignal. De proporsjonale solenoidene er kontrollerbare DC-solenoider med våtstift med sentral gjenger og avtagbar spole. Solenoidene styres valgfritt via ekstern styringselektronikk (type 3DREP-2X) eller av integrert styringselektronikk (type 3DREPE-2X).
| Hydraulisk | |||
| Ventil type | HD-3DREP | HD-3DREPE | |
| Driftstrykkområde MPa | Port P | 2 til 10 for trykktrinn 1.6 | |
| 3 til 10 for trykktrinn 2.5 | |||
| 5 til 10 for trykktrinn 4.5 | |||
| Port T | 0 til 3 | ||
| Maks. flow L/min | 15(△p=5MPa) | ||
| Filterfinhet (μm) | ≤20 (helst ≤10) | ||
| Hysterese (%) | ≤5 | ||
| Repeterbarhetsnøyaktighet (%) | ≤1 | ||
| Responsfølsomhet (%) | ≤0,5 | ||
| Trykkvæske | Mineralolje, eller fosfatester | ||
| Viskositetsområde mm2/s | 20~380 | ||
| Temperaturområde for trykkvæske (℃) | -20~+80 | ||
| Vekt (Kg) | 2 | 2.2 | |
| Elektrisk | |||
| Elektriske data, solenoid | |||
| Ventil type | HD-3DREP | HD-3DREPE | |
| Spenningstype | DC | DC | |
| Nominell spenning (V) | 24 | ||
| Maks.strøm (A) | 1.5 | 2.5 | |
| Solenoidspolemotstand (Ω) | Kaldverdi ved 20℃ | 4.8 | 2 |
| Maks.varm verdi | 7.2 | 3 | |
| Avgift (%) | 100 | ||
| Spoletemperatur ℃ | opptil 150 | ||
| Beskyttelse | IP65 | ||
| Elektrisk, kontrollelektronikk | |||
| Forsterker | HD-VT-VSPA2-50-1X/T1(Med 1 rampetid) | integrert styreelektronikk | |
| HD-VT-VSPA2-50-1X/T5(Med 5 rampetider) | |||
| Forsyningsspenning | Nominell spenning VDC | 24 | |
| Nedre grenseverdi V | 19 | ||
| Øvre grenseverdi V | 35 | ||
| nåværende forbruk | Imax A | 1.8 | |
| Impulsstrøm A | 4 | ||
Funksjoner:
▶ Direkte styrte proporsjonalventiler for regulering av trykk og strømningsretning
▶Betjenes via proporsjonale solenoider med midtgjenge og avtakbar spole
▶Håndoverstyring, valgfritt
▶Fjærsentrert kontrollspole
▶Type HD-3DREPE med integrert elektronikk, grensesnitt A1
▶Ekstern styringselektronikk for type HD-3DREP:
▶Analog forsterker type HD-VT-VSPA2-50-1X/...i Eurocard-format
▶Digital forsterker type HD-VT-VSPD-1-1X/. ..i Eurocard-format
▶Elektrisk forsterker type HD-VT-11118 av modulær design
▶ Ventil- og proporsjonalkontrollelektronikk fra én enkelt kilde
Søknad:
Proporsjonal trykkreduksjonsventil 3DREP6-2X er mye brukt i automatisk kontroll av hydrauliske systemer i ulike bransjer som maskinverktøy, lett industri, metallurgi, og så videre.
Ventilen består hovedsakelig av: solenoider(5 og 6),hus(1),kontrollspole(2)med trykkmålespoler (3 og 4) og valgfri integrert ventilelektronikk(7).
Med solenoidene (5 og 6) deaktivert holdes kontrollspolen (2) i sin midtstilling av trykkfjærer. Kontrollspolen (2) aktiveres direkte når en av solenoidene aktiveres.
F.eks. ved å aktivere solenoiden (5): trykkmålespolen (3) og kontrollspolen (2) beveger seg til høyre i forhold til det elektriske inngangssignalet. Forbindelsen fra P til B og A til T er via åpningsformede tverrsnitt med progressive strømningsegenskaper.
Strømløsing av solenoiden (5): kontrollspolen (2) returneres til sin midtstilling av trykkfjærene. I midtstilling er koblingene A og B til T åpnet, derfor kan trykkvæsken fritt strømme til tanken. En valgfri håndoverstyring (9 eller 10), gjør det mulig å flytte kontrollspolen (2) uten å aktivere solenoiden.
Funksjonen til denne versjonen av 2-posisjonsventilen er i utgangspunktet den samme som funksjonen til ventilen med 3 koblingsposisjoner.
Ventilene med 2 posisjoner er imidlertid kun utstyrt med enten solenoid 5 eller 6. En plugg (11) er montert i stedet for den andre solenoiden
Symboler for proporsjonal proporsjonal trykkreduksjonsventil 3DREP6-2X
