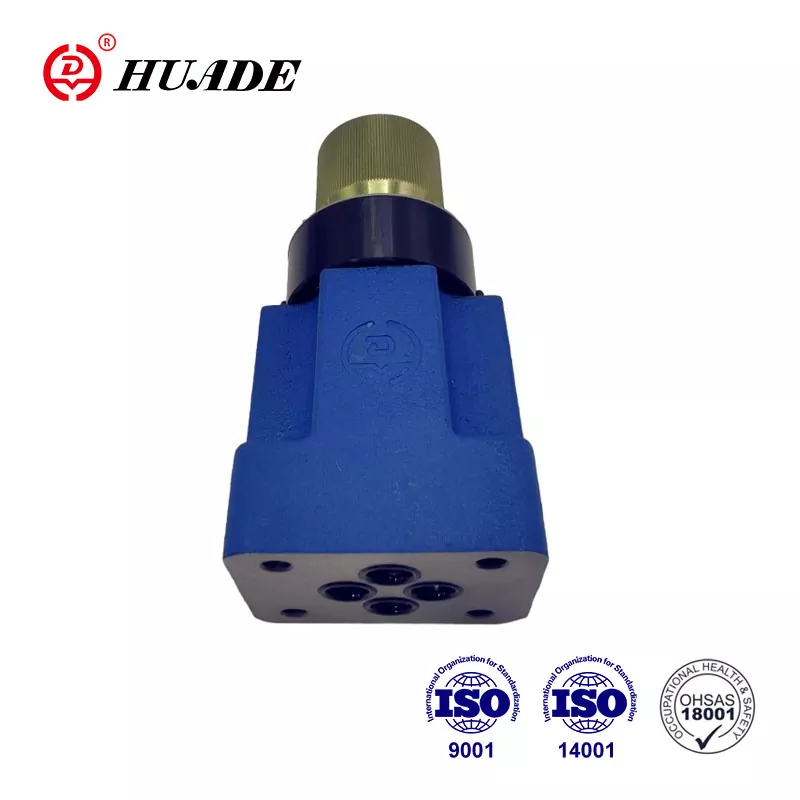

2 -veis hydraulisk strømningskontrollventil: En komplett guide

En 2 -veis hydraulisk strømningskontrollventil er en avgjørende komponent i hydrauliske systemer som kontrollerer hvor raskt væske beveger seg gjennom en krets. Tenk på det som en vannkran - du kan snu den for å kontrollere hvor mye vann som strømmer ut. I hydrauliske systemer kontrollerer disse ventilene hastigheten på maskiner som gravemaskiner, injeksjonsstøpemaskiner og fabrikkutstyr.

Hvorfor flytkontroll saker i hydrauliske systemer

I ethvert hydraulisk system er tre ting viktige:

• Trykk- Bestemmer hvor mye kraft eller makt du får
• Retning- Kontrollerer hvilken måte ting beveger seg
• Strømme- Kontrollerer hvor raskt ting beveger seg

Hvordan fungerer en 2 -veis hydraulisk strømningskontrollventil?

Grunnleggende deler av ventilen

Hver toveis hydraulisk strømningskontrollventil har disse hoveddelene:

• Ventilkropp- Det ytre skallet som kobles til hydrauliske linjer
• Gassåpning- Et lite gap som væsken strømmer gjennom
• Kontrollelement- beveger seg for å gjøre gapet større eller mindre
• Justeringsmekanisme- lar deg kontrollere ventilen (manuell knott eller elektrisk signal)
• Vår- hjelper ventilen tilbake til startposisjonen

Vitenskapen bak flytkontroll

Når hydraulisk væske strømmer gjennom en liten åpning, skaper det motstand. Dette hydrauliske hastighetskontrollprinsippet er det som får disse ventilene til å fungere. Den grunnleggende formelen er:

Dette betyr:

• Større åpning = mer flyt = raskere hastighet
• Mindre åpning = mindre flyt = tregere hastighet
• Høyere trykk = mer flyt (hvis åpningen forblir den samme)

For hydrauliske sylinderventilapplikasjoner kontrollerer dette forholdet direkte hvor raskt stemplet beveger seg. I hydrauliske motoriske kontrollsystemer bestemmer det rotasjonshastighet.

Hva er typene med 2 -veis hydrauliske strømningsreguleringsventiler?

1. Enkel gassventiler (ikke-kompensert)

Dette er den mest grunnleggende typen. De fungerer som en manuell vannkran:

Hvordan de fungerer:Du justerer en knott manuelt for å endre åpningsstørrelsen

Best for:Enkle applikasjoner der nøyaktig hastighet ikke er kritisk

2. Trykkkompenserte strømningskontrollventiler

Disse er mye smartere. De justerer seg automatisk for å holde strømmen konstant selv når trykket endres.

Hvordan de fungerer:En spesiell mekanisme inne holder trykkforskjellen over gassåpningen konstant

Best for:Presisjonsmaskiner, automatiserte produksjonslinjer

3. Trykk- og temperaturkompenserte ventiler

Dette er den mest avanserte typen. De justerer seg for både trykk- og temperaturendringer.

Hvordan de fungerer:Spesielle materialer inne svarer på temperaturendringer og justerer ventilen automatisk

Best for:Luftfart, testing av utstyr, kritiske applikasjoner

Hvilken kontrollmetode skal du velge for din hydrauliske strømningskontrollventil?

Manuell kontroll

Hva det er:Håndhjul, knotter eller skruer som du snur for hånd

Når skal du bruke:Enkle maskiner som ikke trenger automatisk kontroll

Eksempler:Grunnleggende butikkutstyr, manuelle presser

Elektrisk kontroll

Magnetventiler (av/på)

• Funksjon:Enkel av/på kontroll som en lysbryter
• Bra for:Grunnleggende start/stoppoperasjoner
• Begrensning:Kan ikke gi jevn hastighetskontroll

Proporsjonale ventiler

• Funksjon:Jevn kontroll basert på elektriske signaler (0-10V eller 4-20MA)
• Responstid:50-80 Hz (raskt nok for de fleste applikasjoner)
• Bra for:Injeksjonsstøping, generell automatisering

Servo -ventiler

• Funksjon:Ultra-presise kontroll med tilbakemelding av posisjoner
• Responstid:150-200 Hz (veldig raskt)
• Bra for:Luftfart, produksjon med høy presisjon

Prestasjonssammenligning

Kontrolltype	Nøyaktighet	Fart	Koste	Beste bruk
Håndbok	Lav	Langsom	Lav	Enkelt utstyr
Magnetventil	Lav	Rask	Lav	Av/på kontroll
Proporsjonal	Middels høy	Medium	Medium	Generell automatisering
Servo	Veldig høyt	Veldig fort	Høy	Presisjonsapplikasjoner

Installasjon og systemdesign

Hvor skal det installeres en 2 -veis strømningskontrollventil?

Du kan installere strømningskontrollventiler på tre måter:

Innløpskontroll (meter-in)

• Kontrollerer olje som går inn i sylinderen
• Bra for positive belastninger (som å løfte)
• Risiko: kan forårsake kavitasjon hvis den ikke er designet riktig

Utløpskontroll (meter-out)

• Kontrollerer olje som kommer ut av sylinderen
• Bra for negative belastninger (som å senke tunge gjenstander)
• Gir bedre kontroll, men høyere trykk

Omkjøringskontroll

• Sender ekstra olje tilbake til tanken
• Mindre effektiv, men enklere
• Bra for applikasjoner som trenger variabel hastighet

Design tips for beste ytelse

• Størrelse riktig:Velg ventiler som fungerer med 20-80% av sin maksimale åpning
• Hold oljen ren:Bruk riktig filtrering (ISO 4406 Standard)
• Vurder temperatur:Forsikre deg om at ventilene fungerer i temperaturområdet
• Plan for vedlikehold:La plass til ventiljustering og utskifting

Applikasjoner i den virkelige verden

Produksjonsutstyr

Injeksjonsstøpemaskiner

• Bruk proporsjonale ventiler for presis hastighetskontroll
• Flere hastighetsstadier for forskjellige deler av syklusen
• Sparer energi og forbedrer produktkvaliteten

Maskinverktøy

• Rask tilnærming, sakte fôr, raske retursykluser
• CAM-opererte ventiler for automatisk hastighetsbytte
• Forbedrer overflatefinish og verktøyets levetid

Mobilt utstyr

Gravemaskiner og laster

• Flytdeling mellom flere funksjoner
• Lastesenseringssystemer for effektivitet
• Jevn operatørkontroll

Kraner og løfteutstyr

• Lastholdingsventiler forhindrer ukontrollert senking
• Presis hastighetskontroll for sikkerhet
• Emergency Senking Capability

Luftfart og forsvar

• Lette servoventiler
• Høy pålitelighet under ekstreme forhold
• Presis kontroll for flyoverflater

Velge riktig ventil: En trinn-for-trinns guide

Toppprodusenter og produkter

Ledende merker

Bosch Rexroth

• 2FRM og 2FRE -serieventiler
• Bransjestandard for presisjon
• Utmerket teknisk support

Parker Hannifin

• Fargestrømningsserie med fargekodede justeringsringer
• Bredt spekter av størrelser og alternativer
• God tilgjengelighet over hele verden

Harbor hydrat

• DSJ- og SF -serieventiler
• Modulær design for enkel integrasjon
• Høytrykksmuligheter

Eaton

• Kassettventiler (SICV -serien)
• Rombesparende design
• Multifunksjonelle evner

Danfoss

• PVG proporsjonale ventilgrupper
• Designet for mobilutstyr
• Tilpassbare løsninger

Hva du skal se etter når du kjøper

• Tekniske spesifikasjoner samsvarer med dine behov
• God teknisk dokumentasjon
• Lokal service og støtte
• Rimelige ledetider
• Konkurransedyktige priser
• Bevist pålitelighet i din bransje

Fremtidige trender innen flytkontrollteknologi

Smarte ventiler og IoT -integrasjon

Moderne ventiler blir smartere med:

• Innebygde sensorer for overvåking
• Trådløse kommunikasjonsevner
• Forutsigende vedlikeholdsvarsler
• Fjernjustering og overvåking

Avanserte materialer

Nye materialer lager ventiler:

• Mer motstandsdyktig mot slitasje
• Bedre i ekstreme temperaturer
• Lenger varig
• Mer effektiv

Energieffektivitetsfokus

Nye design fokuserer på:

• Redusere energiavfall
• Bedre varmehåndtering
• Forbedret effektivitetsvurderinger
• Miljøoverholdelse

Vanlige problemer og løsninger

Problem	Løsning
Hastigheten varierer med belastning	Oppgrader til trykk kompensert ventil
Dårlig responstid	Sjekk for luft i systemet, bør du vurdere servoventilen
Ventiljakt eller svingning	Legg til demping, sjekk systemets stivhet
Overdreven varmeproduksjon	Sjekk ventilstørrelse, vurdere bypass -kontroll
Inkonsekvent ytelse	Forbedre oljefiltrering, sjekk for slitte komponenter

Vedlikehold og feilsøking

Vanlige vedlikeholdsoppgaver

• Kontroller oljeens renslighet- Endre filtre regelmessig
• Overvåk driftstemperaturen- Hold deg innenfor produsentgrenser
• Inspiser for eksterne lekkasjer- Adresse umiddelbart
• Testresponstider- Sammenlign med baseline -målinger
• Kalibrering av kontrollsignaler- Sørg for nøyaktighet over tid

Advarselsskilt å se etter

• Treg respons
• Inkonsekvente hastigheter
• Uvanlige lyder
• Ekstern lekkasje
• Overdreven varme

Kostnadshensyn

Innledende kostnader

• Enkle gassventiler: $ 50- $ 200
• Proporsjonale ventiler: $ 300- $ 1500
• Servoventiler: $ 1000- $ 5000+

Langsiktige kostnader

• Energieffektivitetsbesparelser
• Redusert vedlikehold
• Forbedret produktkvalitet
• Mindre driftsstans

ROI -faktorer

• Produksjonshastighetsforbedringer
• Kvalitetskonsistens
• Energibesparelser
• Vedlikeholdsreduksjon

Konklusjon

2 -veis hydrauliske strømningskontrollventiler er avgjørende for å kontrollere hastigheten i hydrauliske systemer. Nøkkelen er å velge riktig type for søknaden din:

• Enkle gassventilerfor grunnleggende, rimelige applikasjoner
• Trykkkompenserte ventilerfor jevn ytelse
• Servo -ventilerfor de høyeste presisjonsbehovene

Husk at ventilen bare er en del av det hydrauliske systemet ditt. Suksess avhenger av riktig systemdesign, riktig størrelse, godt vedlikehold og valg av kvalitetskomponenter fra anerkjente produsenter.

Kostnaden for å velge galt: Hva skjer når du tar det feil

Å velge feil strømningskontrollventil kan føre til alvorlige problemer og dyre konsekvenser:

Ytelsesproblemer:

• Inkonsekvente hastigheter- Maskinene dine fungerer ikke pålitelig
• Produkter av dårlig kvalitet- Inkonsekvente produksjonsprosesser
• Sikkerhetsrisiko- Uforutsigbar maskinatferd kan forårsake ulykker

Økonomisk innvirkning:

• Energiavfall- Dårlig matchede ventiler kan øke strømforbruket med 15-30%
• For tidlig utstyrssvikt- Feil ventilstørrelse forårsaker overdreven slitasje på pumper, sylindere og motorer
• Produksjonsforsinkelser- upålitelig hydraulisk hastighetskontroll fører til driftsstans og tapte frister
• Vedlikeholdskostnader- Feil ventiler krever hyppigere service og utskifting

Systemomfattende problemer:

• Varmeoppbygging- ineffektive ventiler genererer overflødig varme, og reduserer oljelivet
• Pumpeskade- Feil strømningskontroll kan forårsake pumpekavitasjon eller overoppheting
• Hydraulisk sylinderventilmatch- Feil størrelse skader segler og forårsaker intern lekkasje

Enten du bygger en ny maskin eller oppgraderer en eksisterende, vil forståelse av disse grunnleggende elementene hjelpe deg med å ta det riktige valget og få den beste ytelsen fra ditt hydrauliske system.

Ytterligere ressurser

For mer detaljert teknisk informasjon, ta kontakt med:

• Produsentnettsteder (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Hydrauliske symboler standard
• Hydrauliske ingeniørhåndbøker
• Lokale hydrauliske distributører for applikasjonsstøtte

Denne guiden gir et grunnlag for å forstå 2 -veis hydrauliske strømningskontrollventiler. For spesifikke applikasjoner, ta alltid kontakt med hydrauliske ingeniører og følg produsentens anbefalinger.
