Huafilter er et integrert industri- og handelsselskap. Vår hovedvirksomhet er levering av Huade® hydrauliske ventiler og reparasjon av hydrauliske systemer. Vi er beæret over å være den eneste utenlandske agenten til Huade. Vi garanterer kvaliteten på Pilot Operated Back Valve SL vi har solgt i ett år. Den er mer avansert i teknologi og mer holdbar enn de lignende produktene i denne linjen. Våre tilbakeslagsventiler har alltid oppfylt internasjonale standarder. Vi prioriterer kvalitet og utmerket service med erfarne ingeniører som kan tilby erstatningstjenester for Rexroth®-produkter. Vi er forpliktet til å samarbeide med bedrifter over hele verden for gjensidig suksess.
Huade er et kjent merke i Kina. Etter at det ble etablert, hadde det to langsiktige samarbeidserfaringer med Rexroth. Den kan fullstendig erstatte SL-serien som tilbys av Rexroth. Prisen er rimeligere. Huade® tilbakeslagsventiler SL-serien er konkurransedyktige med god kvalitet og lavere pris. Huade legger stor vekt på kvaliteten. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huades hydrauliske ventiler er mye brukt i militærindustrien og andre felt på grunn av den overlegne ytelsen. Alle Huade® tilbakeslagsventiler vil bli pakket i standardkartonger pluss vanntett plastemballasje.

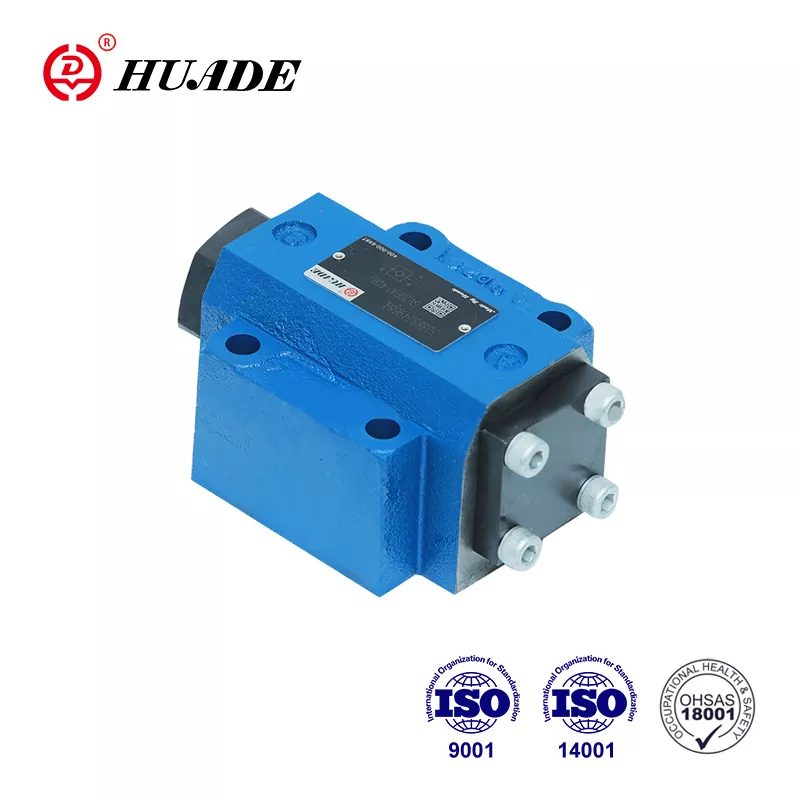

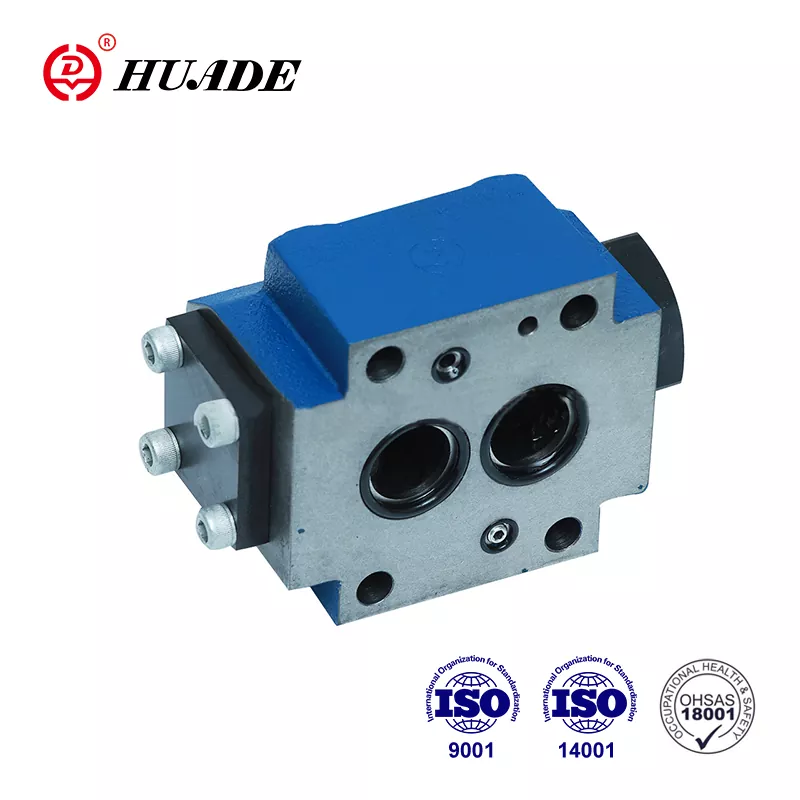

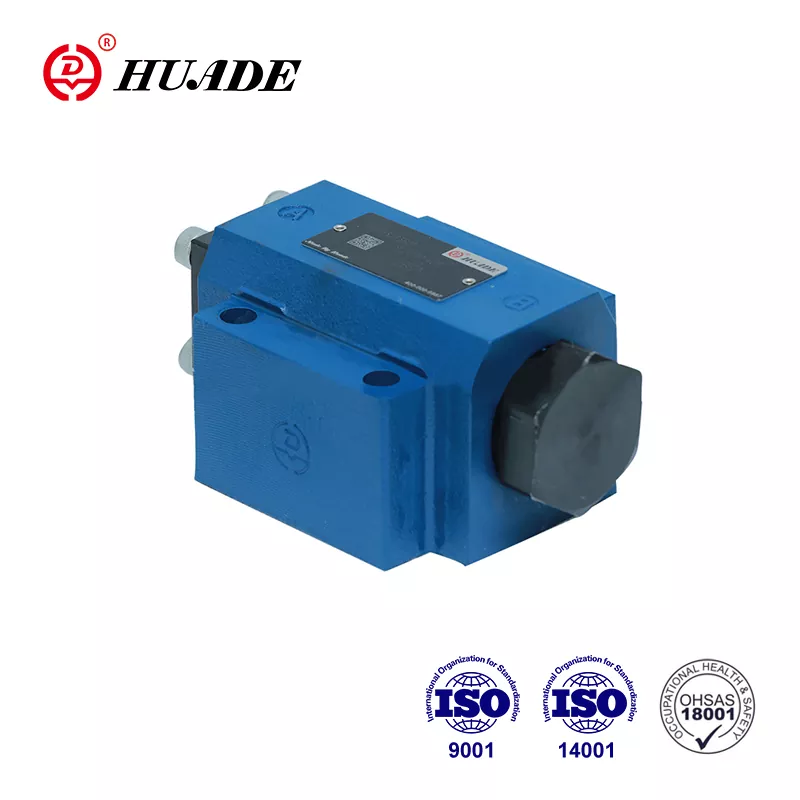

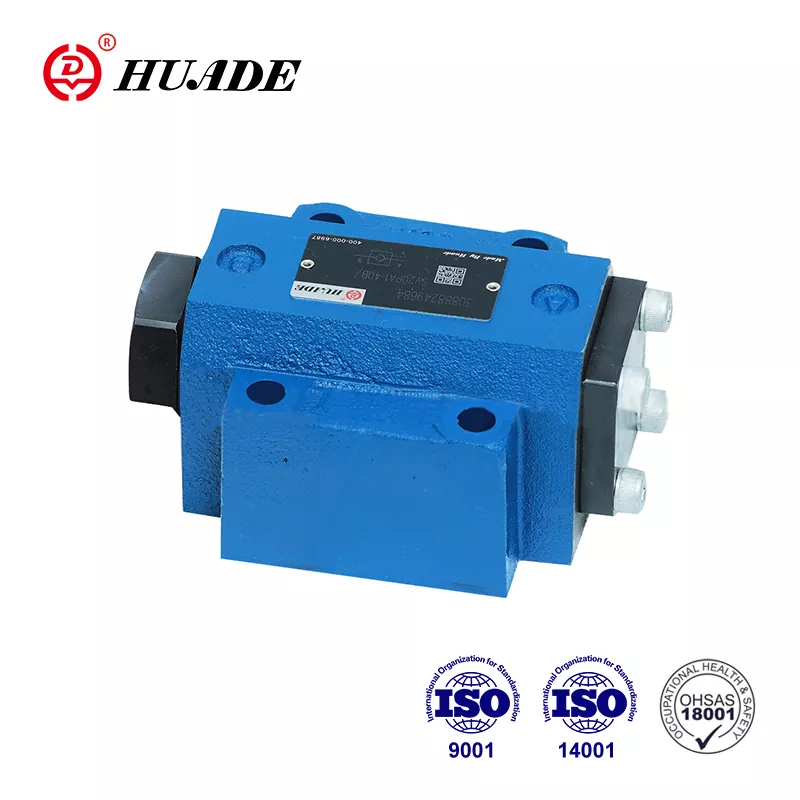

Produktparameter for pilotstyrt tilbakeslagsventil SL
Tekniske data
Stil
10
16
20
25
30
Vekt
underplatemontering (kg)
1.8
-
4.7
-
7.8
gjenget tilkobling (kg)
2.1
5.4
5.4
10
10
Installasjonsposisjon (㎫)
Valgfri
Strømningsretning (㎫)
Fra A til B fri, fra B til A gjennom åpning
Driftstrykk, maks.(㎫)
0,5-315
Kontrolltrykk, maks (㎫)
0,5-315
Kontrollvolum -port X (cm3)
2.5
10.8
10.8
19.27
19.27
Kontrollvolum -port Y (cm3)
2
9.6
9.6
17.5
17.5
Kontrollområder -område A1 (cm3)
1.3
3.46
3.46
5.72
5.72
-område A2 (cm3)
0.33
0.7
0.7
1.33
1.33
-område A3 (cm3)
3.8
10.17
10.17
16.61
16.61
-område A4 (cm3)
0.79
1.13
1.54
1.54
Trykkvæske
Mineraloljer (for NBR-forsegling) eller fosfatester (for FPM-forsegling)
Temperaturområde for trykkvæske (℃)
-30~+80
Viskositetsområde (mm2/s)
2,8 til 500
Produktfunksjon for den pilotstyrte tilbakeslagsventilen SL
Funksjoner:
▶ tilbakeslagsventil kontrollert av væske
▶ For underplatemontering, monteringsmønster i henhold til DIN 24 340
▶ Underplate eller skrueforbindelse
▶ Med eller uten lekkasjeport
▶ Med eller uten forhåndsåpning
▶ Type med forhåndsåpning, dempet dekompresjon
▶ 4 åpningstrykk
▶ Portering av mønster til Din 24 340 fom A, 1SO 4401 og CETOP-RP 121H
Funksjoner, seksjon og symboler for den pilotstyrte tilbakeslagsventilen SL
Tilbakeslagsventiler SL er hydraulisk pilotstyrte tilbakeslagsventiler i tallerkenutførelse som kan åpnes for å tillate lavt i begge retninger.
Disse ventilene brukes for isolering av driftskretser under trykk, som sikring mot senking av en last når det oppstår et linjebrudd eller mot krypende bevegelser av hydraulisk låste aktuatorer.
Disse ventilene består i utgangspunktet av hus (1), tallerkenventil (2), trykkfjær (3), kontrollspole (4) samt en forhåndsåpning, som kuleventil (5), valgfritt.
Ventilen muliggjør fri flyt fra A til B, i motretning holdes tallerkenen (2) på setet av systemtrykket, i tillegg til fjærkraften.
Gjennom trykkkoblingen ved styreport X flyttes styrestemplet (4) mot høyre. Dette skyver tallerkenen (2) fra setet. Nå kan ventilen også ha en strømning fra B til A.
For å sikre riktig åpning av ventilen via reguleringsstemplet (4) er det nødvendig med et visst minimum reguleringstrykk.
Type SL..A..(med forhåndsåpning, seksjon 1)
Denne ventilen har en ekstra forhåndsåpning. Gjennom trykkkobling på styreport X skyves styrestemplet (4) mot høyre.
Dette skyver først ballen (5) og deretter tallerkenen (2) fra setet. Nå kan ventilen også ha en strømning fra B til A. På grunn av forhåndsåpningen er det en dempet dekompresjon av væsken under trykk. Gjennom dette unngås mulige trykkstøt
Type SL... (med lekkasjeport, seksjon 2)
Funksjonen til denne ventilen er i hovedsak den samme som ventilen SV. Forskjellen er den ekstra lekkasjeporten Y. Med denne skilles ringromsområdet til styrestemplet (4) fra port A.
Trykket som er tilstede ved port A påvirker kun området A4 på styrestemplet (4).
Symbol på SL
Utskåret visning av tilbakeslagsventil type SL. .PB
