Fra de ruvende kranene som bygger morgendagens skyskrapere til de nøyaktige robotarmer som produserer livreddende medisinske utstyr, er hydrauliske kraftenheter (HPUer) de usungne heltene som driver vår moderne verden. Disse bemerkelsesverdige maskinene forvandler enkel mekanisk energi til ustoppelig hydraulisk kraft, noe som gjør det umulige mulig.
En hydraulisk stasjon - også kjent som en hydraulisk kraftenhet, HPU -system eller hydraulisk pumpestasjon - er langt mer enn bare industrielt utstyr. Det er det bankende hjertet av utallige næringer, styrken multiplikator som lar mennesker flytte fjell, og presisjonsverktøyet som former vår fremtid.
I denne omfattende guiden låser vi opp hemmelighetene bak disse ingeniørutomene. Enten du er en ambisiøs ingeniør, en nysgjerrig student eller en profesjonell som ønsker å utdype kunnskapen din, er du i ferd med å oppdage hvordan hydrauliske stasjoner revolusjonerer næringer og skaper muligheter som virket umulige for bare flere tiår siden.
En hydraulisk stasjon er et komplett kraftsystem som pumper væske (vanligvis olje) under høyt trykk for å betjene hydraulisk utstyr. Det er som å ha en kraftig vannpumpe, men i stedet for å pumpe vann til hagen din, pumper den spesiell olje for å drive tungt maskiner.
Den hydrauliske stasjonen inkluderer flere viktige deler som jobber sammen:
- En pumpe for å skape trykk
- En motor for å kjøre pumpen
- En tank for å lagre hydraulisk væske
- Ventiler for å kontrollere strømning og trykk
- Filtre for å holde væsken ren
Hydrauliske pumpestasjoner er overalt i moderne industri fordi de tilbyr noe virkelig ekstraordinært - utrolig kraft i en bemerkelsesverdig kompakt pakke. Her er grunnen til at disse HPU -systemene revolusjonerer hvordan vi jobber:
- Høy effekt:En liten hydraulisk stasjon kan generere nok kraft til å løfte en bil eller flytte tonn materiale.
- Presis kontroll:Operatører kan kontrollere hastighet og kraft med fantastisk nøyaktighet - perfekt for delikate operasjoner.
- Pålitelighet:Velholdte hydrauliske stasjoner kan løpe i årevis uten store problemer.
- Allsidighet:En hydraulisk stasjon kan drive flere utstyrsutstyr samtidig.
Alle hydrauliske systemer fungerer på grunn av Pascals lov, oppdaget av den franske forskeren Blaise Pascal på 1600 -tallet. Denne loven sier at når du bruker trykk på en avgrenset væske (som olje i et lukket system), sprer det trykket seg likt i alle retninger.
Her er en enkel måte å forstå det på: Tenk deg at du har en vannballong. Når du klemmer en del, går trykket overalt inne i ballongen likt. Hydrauliske systemer bruker dette prinsippet for å overføre kraft.
Den virkelige magien skjer når hydrauliske systemer multipliserer kraft. Slik er det:
Hvis du har to tilkoblede sylindere - en liten og en stor - og du skyver ned på den lille, vil den store skyve opp med mye mer kraft. Avveiningen er at den store sylinderen beveger seg en kortere avstand.
Eksempel:Hvis den store sylinderen har 10 ganger mer overflateareal enn den lille, vil den produsere 10 ganger mer kraft. Men det vil bare bevege seg 1/10 avstanden.
Dette er grunnen til at hydrauliske knekt kan løfte tunge biler med bare en liten håndpumpe!
Væsken som brukes i hydrauliske systemer er ikke bare noen væske. Det har spesielle egenskaper:
- Ikke-komprimerbar:I motsetning til luft (som enkelt komprimerer), komprimerer ikke hydraulisk olje mye. Dette betyr at alt presset du oppretter blir overført direkte for å gjøre arbeid.
- Smøring:Væsken smører også alle bevegelige deler, og reduserer slitasje.
- Varmeoverføring:Det hjelper med å føre varme bort fra varme komponenter.
- Stabil:God hydraulisk væske brytes ikke lett ned under trykk og varme.
Hydraulisk pumpe
Pumpen er hjertet til enhver hydraulisk stasjon. Den suger hydraulisk væske fra tanken og skyver den ut under høyt trykk. Det er tre hovedtyper:
- Girpumper:Enkelt, pålitelig og rimelig. Bra for grunnleggende applikasjoner.
- Vanepumper:Roligere og mer effektivt. Brukes i middels applikasjoner.
- Stempelpumper:Kraftigste og presise. Brukes til tungt og høyt trykkarbeid.
Elektrisk motor eller motor
Dette gir den mekaniske kraften til å kjøre pumpen. De fleste hydrauliske stasjoner bruker elektriske motorer fordi de er:
- Lett å kontrollere
- Ren (ingen eksos)
- Pålitelig
- Tilgjengelig i mange størrelser
For bærbare enheter eller utendørs arbeid er bensin- eller dieselmotorer vanlige.
Hydraulisk tank (reservoar)
Tanken lagrer hydraulisk væske og serverer flere formål:
- Gir væskeforsyning til pumpen
- Lar luftbobler skille seg fra væsken
- Hjelper med å avkjøle væsken
- Lar forurensninger slå seg ut
Tankstørrelse tilsvarer vanligvis 2-3 ganger pumpens strømningshastighet per minutt.
Trykkavlastningsventil
Dette er en kritisk sikkerhetskomponent. Når trykket blir for høyt, åpnes denne ventilen automatisk for å forhindre skade på systemet. Det er som en sikkerhetsventil på en trykkoker.
Retningskontrollventiler
Disse ventilene kontrollerer hvor den hydrauliske væsken strømmer. De kan:
- Send væske for å forlenge en sylinder
- Omvendt strømning for å trekke tilbake en sylinder
- Stopp flyt for å holde en stilling
- Direkte strømning til forskjellige deler av systemet
Strømningskontrollventiler
Disse regulerer hvor raskt væsken strømmer, som kontrollerer hastigheten på hydrauliske aktuatorer. Mer flyt betyr raskere bevegelse.
Filtre
Ren væske er viktig for hydrauliske systemer. Filtre fjerner:
- Skitt og rusk
- Metallpartikler fra slitasje
- Vannforurensning
- Kjemiske sammenbruddsprodukter
Trykkmålere
Disse viser systemtrykk på et øyeblikk. Operatører bruker dem til:
- Overvåk normal drift
- Oppdage problemer tidlig
- Juster systemytelsen
Temperatursensorer
Hydraulisk væske blir varm under drift. Temperatursensorer hjelper til med å forhindre overoppheting av:
- Utløser kjølesystemer
- Advarseloperatører av problemer
- Automatisk slå av om nødvendig
Elektroniske kontrollere
Moderne hydrauliske stasjoner inkluderer ofte datakontroller som:
- Optimaliser ytelsen automatisk
- Gi fjernovervåking
- Logg operasjonelle data
- Aktiver prediktivt vedlikehold

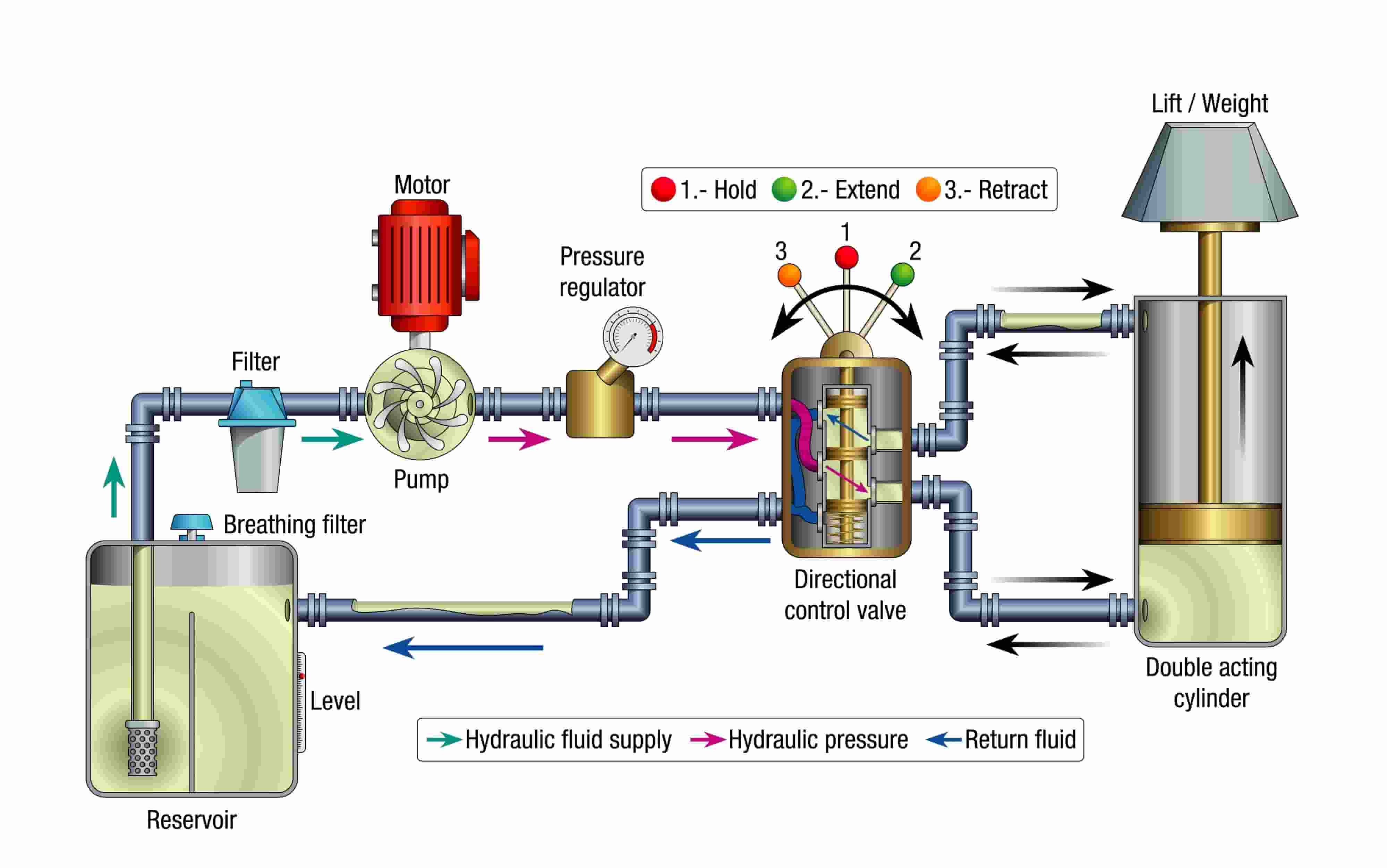

Å forstå hvordan en hydraulisk stasjon fungerer er enklere når du følger væsken gjennom den komplette reisen:
Trinn 1: Fluidinntak
Den hydrauliske pumpen skaper sug som trekker væske fra tanken gjennom en sugesil. Denne silen fanger store partikler som kan skade pumpen.
Trinn 2: Trykk
Pumpen komprimerer væsken og skyver den inn i systemet ved høyt trykk. Trykket kan variere fra 500 psi for lysarbeid opp til 10.000 psi eller mer for tunge applikasjoner.
Trinn 3: Flytkontroll
Trykk på væsken strømmer gjennom kontrollventiler som leder det der det trengs. Disse ventilene fungerer som trafikkontrollere for hydraulisk væske.
Trinn 4: Arbeidsytelse
Den trykksatte væsken når hydrauliske aktuatorer (sylindere eller motorer) der hydraulisk energi konverterer tilbake til mekanisk energi for å gjøre nyttig arbeid.
Trinn 5: Returstrømning
Etter å ha gjort arbeid, strømmer væsken tilbake til tanken gjennom returfilter. Disse filtrene fanger enhver forurensning som er plukket opp i løpet av arbeidssyklusen.
Trinn 6: Kondisjonering
Tilbake i tanken, væsken:
- Avkjøles
- Frigjør fangede luftbobler
- Lar partikler legge seg
- Gjør deg klar for neste syklus
Åpne sløyfesystemer
I åpne systemer returnerer væske direkte til tanken etter bruk. Fordeler inkluderer:
- Bedre kjøling
- Enklere design
- Lavere kostnader
- Enklere vedlikehold
Lukkede sløyfesystemer
I lukkede systemer sirkulerer væsken direkte mellom pumpen og aktuatorene. Fordeler inkluderer:
- Mer kompakt
- Bedre effektivitet
- Mindre væske som trengs
- Raskere respons
Faste forskyvningssystemer
Disse pumpene beveger samme mengde væske med hver rotasjon. De er:
- Enkel og pålitelig
- Lavere kostnader
- Bra for applikasjoner med konstant hastighet
- Krev trykkavlastningsventiler for sikkerhet
Variable forskyvningssystemer
Disse pumpene kan endre utgangsvolumet. De tilbyr:
- Bedre energieffektivitet
- Automatisk trykkkontroll
- Variabel hastighetsdrift
- Mer sammensatt, men mer allsidig
Elektriske hydrauliske stasjoner
- Vanligst i fabrikker og workshops
- Presis hastighetskontroll
- Ren drift (ingen eksos)
- Lett å automatisere
- Krever elektrisk strømforsyning
Motordrevne hydrauliske stasjoner
- Bruk bensin- eller dieselmotorer
- Bærbar og uavhengig
- Bra for utendørs/fjernarbeid
- Mer vedlikehold kreves
- Generere eksos og støy
Stasjonære hydrauliske stasjoner
- Permanent installert
- Større og kraftigere
- Kan servere flere maskiner
- Bedre kjølesystemer
- Lavere driftskostnader
Bærbare hydrauliske stasjoner
- Hjulet eller ført for hånd
- Selvstendige enheter
- Perfekt for felttjeneste
- Begrenset av størrelse og vekt
- Høyere kostnad per hestekrefter
Lavt trykk (under 1000 psi)
- Brukt til grunnleggende applikasjoner
- Lavere kostnadskomponenter
- Enklere vedlikehold
- Bra for nybegynnere
Medium trykk (1000-3 000 psi)
- Vanligste rekkevidde
- God balanse mellom kraft og kostnad
- Bredt utvalg av applikasjoner
- Standard industriell bruk
Høyt trykk (over 3000 psi)
- Maksimal effekt i minimumsrommet
- Dyre komponenter
- Krever ekspertvedlikehold
- Brukt til tungt arbeid
Hydrauliske stasjoner Kraft utallige konstruksjonsmaskiner:
Gravemaskiner
Hydrauliske stasjoner kontrollerer bommen, armen, bøtta og sporene. En enkelt gravemaskin kan ha flere hydrauliske kretsløp for forskjellige funksjoner.
Bulldozere
Bladets løfting, sportsfiske og sporstasjonssystemer bruker alle hydraulisk kraft.
Kraner
Hydrauliske stasjoner gir jevn, presis kontroll for å løfte og plassere tunge belastninger.
Betongpumper
Høytrykks hydrauliske systemer skyver betong gjennom lange slanger til eksakte steder.
Maskinverktøy
Hydrauliske stasjoner Kraft:
- Trykk på bremser for å bøye metall
- Hydrauliske presser for å danne deler
- Injeksjonsstøpemaskiner
- Metallskjæreutstyr
Materialhåndtering
- Gaffeltrucker bruker hydrauliske stasjoner for å løfte og vippe
- Transportørsystemer bruker hydraulikk for posisjonering
- Robotsystemer er avhengige av hydrauliske aktuatorer
Traktorer
Moderne traktorer bruker hydraulisk kraft for:
- Tre-punkts hitch-systemer
- Servostyring
- Implementere kontroll
- Front-end-lastere
Høstutstyr:Kombiner, bekker og andre gårdsmaskiner bruker hydraulikk for avlingsbehandling og håndtering.
Kjøretøyheiser
Hvert bilverksted avhenger av hydrauliske heiser drevet av hydrauliske stasjoner.
Søppelbiler
Hydrauliske systemer driver løft- og komprimeringsmekanismene.
Dump lastebiler
Hydrauliske stasjoner løfter og senker lastebilsenger for lossing.
Skiputstyr
Hydrauliske stasjoner Kraft:
- Styringssystemer
- Dekkkraner
- Anker vindbriller
- Lasthåndteringsutstyr
Offshore -plattformer:Oljerigger bruker massive hydrauliske systemer for boring og rørhåndtering.
Flysystemer
Hydraulisk kraft fungerer:
- Landingsutstyr
- Flykontrolloverflater
- Lastedører
- Bremsesystemer
Påliteligheten til hydrauliske systemer gjør dem viktige for flysikkerhet.
Strømningshastighet
Målt i liter per minutt (GPM) eller liter per minutt (LPM), bestemmer strømningshastigheten hvor raske aktuatorer beveger seg. Høyere strømning betyr raskere drift, men krever større pumper og mer kraft.
Driftstrykk
Målt i kilo per kvadrat tomme (psi) eller stang, bestemmer trykk hvor mye kraft systemet kan generere. Høyere trykk betyr mer kraft, men krever sterkere komponenter.
Kraftkrav
Hydraulisk kraft (HP) kan beregnes som:HP = (flyt × trykk) ÷ 1714
Dette hjelper størrelsen på motoren som trengs for å drive pumpen.
Effektivitet
Total systemeffektivitet varierer typisk fra 70-85% og avhenger av:
- Pumpeeffektivitet (85-95%)
- Motorisk effektivitet (90-95%)
- Systemtap (ventiler, filtre, linjer)
Høyt forhold mellom kraft og vekt
Hydrauliske systemer genererer mer kraft per pund enn de fleste andre strømkilder. Dette gjør dem ideelle for mobilt utstyr der vekten betyr noe.
Presis kontroll
Operatører kan kontrollere kraft, hastighet og posisjon med eksepsjonell nøyaktighet. Denne presisjonen gjør hydraulikk perfekt for delikate operasjoner.
Lineær bevegelse
Hydrauliske sylindere gir jevn, rett linje bevegelse uten komplekse mekaniske koblinger.
Øyeblikkelig reversibilitet
Retning kan endres øyeblikkelig uten å stoppe, i motsetning til mekaniske systemer som trenger koblinger og gir.
