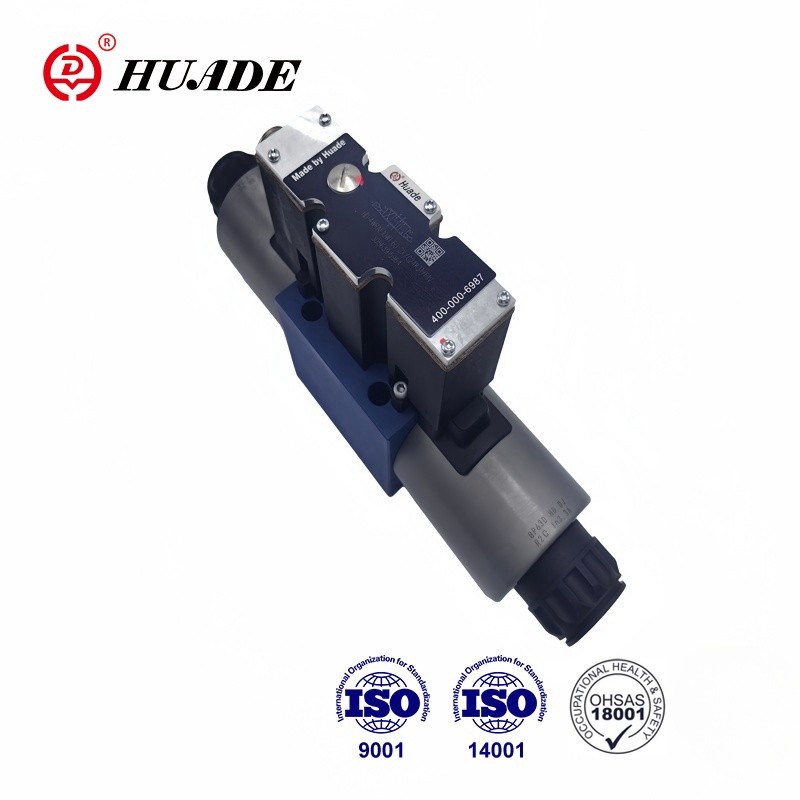

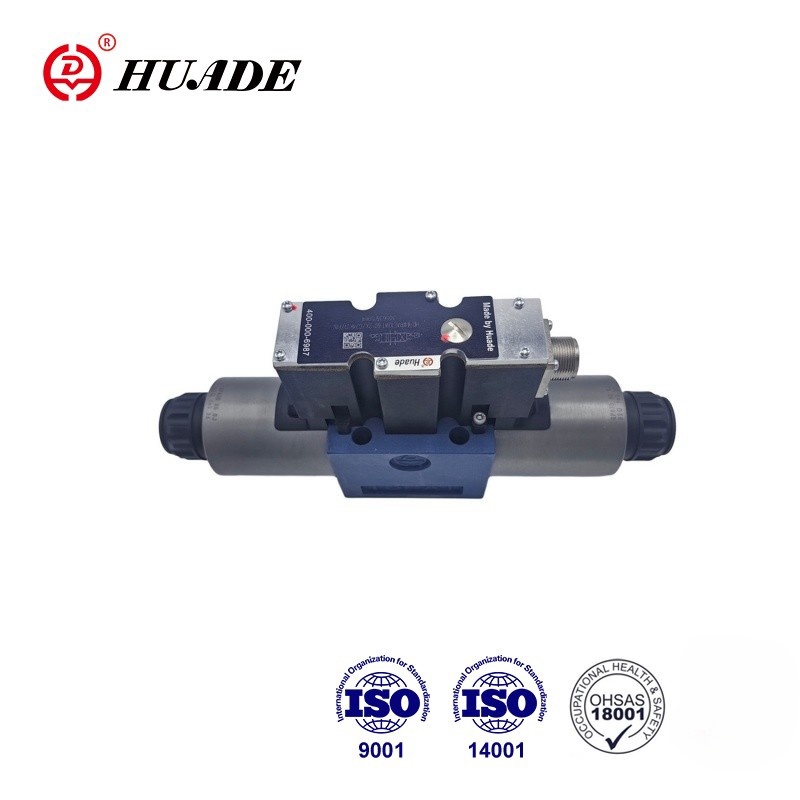

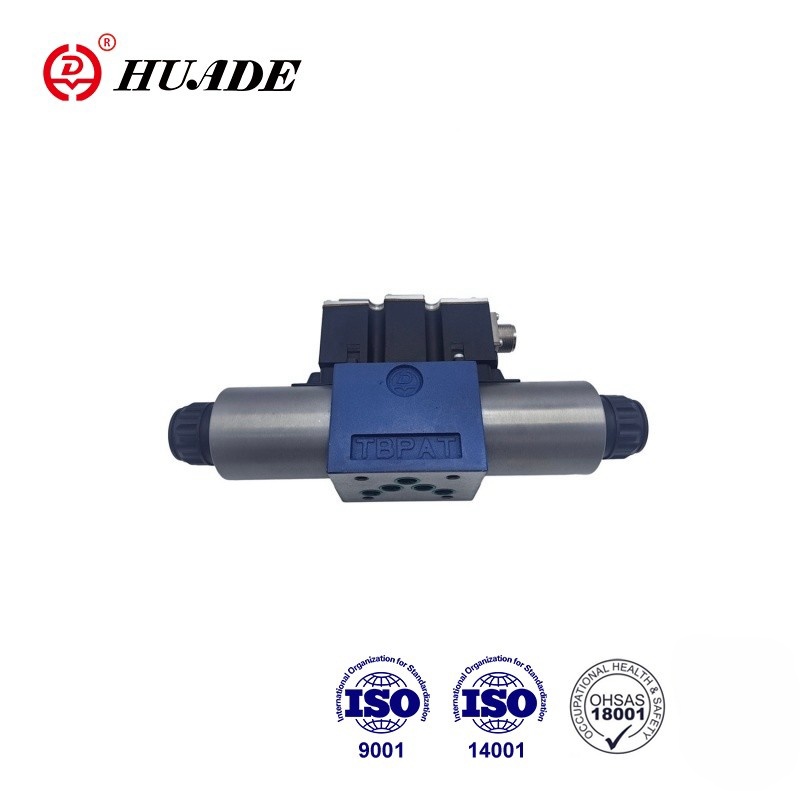

4WRAE 10 W1-60-2x proporsjonal retningsventil er en direkte betjent 4/2- og 4/3-veis proporsjonale retningsventiler. Denne ventilen er montert plate. 4WRAE 10 W1-60-2X har en valgfri innebygd forsterker- og inngangsalternativer for A1 eller F1. Ytelsen er kompatibel med førstelinje store merker og er et godt rimelig alternativ. Serien med proporsjonale ventiler er mye brukt i den marine industrien.
| Hydraulisk | |||
| Ventiltype | HD-WRA | HD-WRAE | |
| Driftstrykk (MPA) | Port A, P, b | 31.5 | 31.5 |
| Porter t | 21 | 21 | |
| Nominell flyt QV nom ved △ p = 1MPa | NS6 (l/min) | 7、15 og 26 | |
| NS10(L/min) | 30 og 60 | ||
| Grad av forurensning (μ m) | ≤20 | ||
| Hysterese (%) | ≤5 | ||
| Reverseringsfeil (%) | ≤1 | ||
| Responsfølsomhet (%) | ≤0,5 | ||
| Trykkvæske | Mineralolje eller fosfatester | ||
| Viskositetsområde | 20 ~ 380 | ||
| Omgivelsestemperaturområde (℃) | -20 til +80 | -20 til +50 | |
| Vekt (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrisk | |||
| Elektrisk, magnetventil | |||
| Ventiltype | HD-WRA | HD-WRAE | |
| Spenningstype | DC | ||
| Spenningskontrollert (V) | ± 10 | ||
| Maks. Strøm per magnetventil (a) | 2.5 | ||
| Solenoidspolemotstand (ω) | Kald verdi til 20 ℃ | 2 | |
| Maks. Varm verdi | 3 | ||
| Plikt | 100% | ||
| Spoletemperatur (℃) | opp til +150 | ||
| Ventilbeskyttelse til DIN40050 | IP65 | ||
| Elektrisk, kontrollelektronikk | |||
| Kontrollelektronikk | HD-VT-VSPA2-1-1x/ | Integrert i ventilen | |
| Forsyningsspenning | Nominell spenning VDC | 24 | |
| Nedre begrensende verdi v | 21/22 | 19 | |
| Øvre begrensende verdi v | 35 | ||
| Strømforbruk av forsterkeren | Jeg maks a | 1.8 | |
| Maks. kraftimpuls strøm a | 3 | ||
Funksjoner:
▶ For montering av underplate
▶ Direkte aktivert proporsjonal ventil for å kontrollere retningen og volumet til en strømning
▶ Vårsentrert kontrollspole
▶ Integrert kontrollelektronikk, grensesnitt A1 eller F1 for type 4WRAE
▶ aktivering ved hjelp av proporsjonale magnetventiler med sentral tråd og avtakbar spole
▶ Kontrollelektronikk for type 4WRA
Søknad:
4/2- og 4/3-veis proporsjonale retningsventiler 4WRAE 10 W1-60-2X er designet som direkte opererte komponenter for montering av underplate. 4WRA 6 W30-2x proporsjonal retningsventil brukes til å kontrollere strømmen og retningen på hydraulisk væske.
4WRAE 10 W1-60-2x proporsjonale ventiler består i utgangspunktet av: hus (1) med montering av overflatekontrollspole (2) med kompresjonsfjærer (3), magnetventiler (4) med sentral tråd, valgfri integrert ventilelektronikk (5).
HD-4WRA (E) ... 2x/...
Med magnetventilene (4) avgitt, holdes kontrollspolen (2) i den sentrale posisjonen ved kompresjonsfjærer (3).
Direkte aktivering av kontrollspolen (2) ved å gi en proporsjonal magnetventil.e.g. Kontroll av solenoid "B" (4). Kontrollspolen (2) flyttes til venstre i forhold til det elektriske inngangssignalet. Tilkoblingsskjema P til A og B til T via åpningslignende tverrsnitt med progressive strømningsegenskaper. De-energisering av magnetventilen (4). Kontrollspolen (2) returneres til den sentrale posisjonen ved kompresjonsfjær (3).
Struktur av proporsjonal retningsventil 4WRA -2x
HD-4WRA (E) ... A-2X
I prinsippet tilsvarer funksjonen til denne ventilversjonen den for ventilen med 3 spoleposisjoner. Ventilene med 2 spoleposisjoner er imidlertid bare utstyrt med magnetventilen "A". I stedet for 2. proporsjonal magnetventil er en plugg (5) montert for NS 6 eller for NS 10 A -deksel (5).
Merk for type 4WRA 6 ..- 2x/...
Drenering av tanklinjen skal unngås. Med de aktuelle installasjonsbetingelsene skal en baktrykksventil installeres (ryggtrykk ca.0.2MPA).
