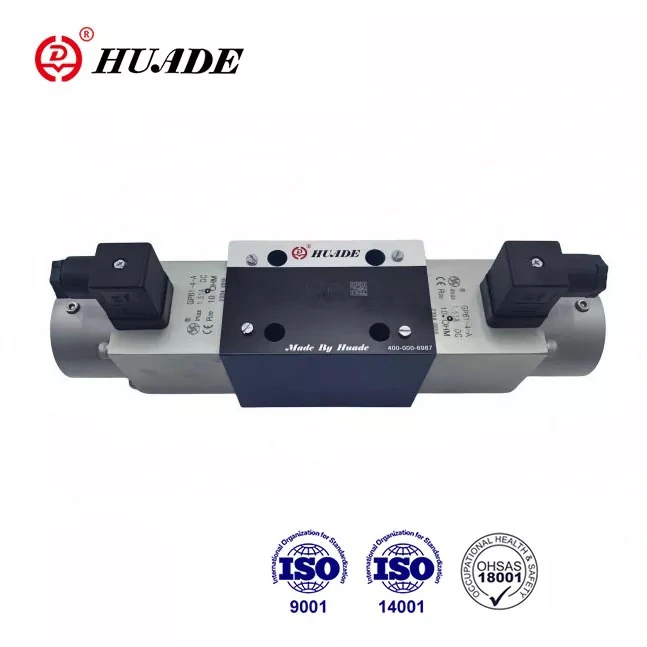

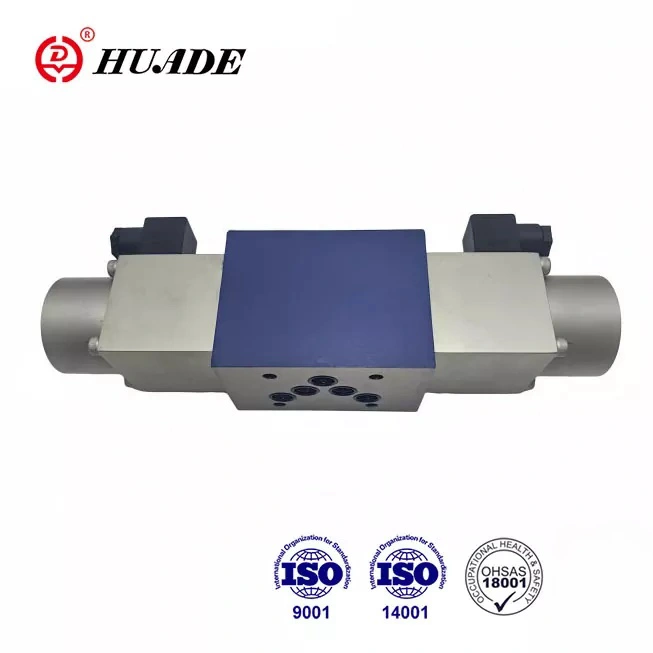

Type 4WRA Retningskontrollventiler er direkte drevet via proporsjonale magnetventiler. De er mye brukt i forskjellige industrielle hydrauliske miljøer som krever retning og strømningskontroll. Takket være to langsiktige samarbeid kan Huade® proporsjonale retningsventiler samsvare med de samme produktene som Rexroth tilbyr i ytelse. Prisen på dette produktet er relativt lavere.
|
Hydrauliske data |
|||
|
Størrelse |
6 |
10 |
|
|
Driftstrykk (MPA) |
Port A, B, P |
31.5 |
31.5 |
|
port t |
16 |
16 |
|
|
Flyt (l/min) |
43 |
95 |
|
|
Grad av forurensning |
≤ 20 (anbefaler ≤10) |
||
|
Hysterese (%) |
<6 |
<5 |
|
|
Repeterbarhet (%) |
<3 |
<2 |
|
|
Frekvensrespons (-3dB, signal ± 100%) (Hz) |
6 |
4 |
|
|
Trykkvæske |
Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning) |
||
|
Viskositetsområde (mm ²/s) |
3.8 til 380 |
||
|
Trykkvæske temperaturområde (℃) |
-30 til+80 |
||
|
Vekt (kg) |
Ventil med en magnetventil |
1.75 |
5.9 |
|
Ventil med to magnetventil |
2.5 |
7.5 |
|
|
Elektriske data |
|||
|
Størrelse |
6 |
10 |
|
|
Spenningstype |
Direkte spenning |
Direkte spenning |
|
|
Nominell spenning (V) |
24V |
||
|
Maks. Strøm per magnetventil (a) |
1.5 |
||
|
Magnetventilspole |
Kald verdi til 20 ℃ |
5.4 |
10 |
|
Maks. Verdi |
8.1 |
15 |
|
|
Miljøtemperatur ℃ |
opp til+50 |
||
|
Spoletemperatur ℃ |
opp til +150 |
||
|
Isolering av ventil til DIN 40 050 |
IP65 |
||
|
Tilknyttet forsterker (24 V likeretter av brotype) |
VT-3013S30 |
VT-3014S30 |
|
Funksjoner:
▶ Direkte aktivert proporsjonal ventil for å kontrollere retningen og volumstrømmen til en hydraulisk væske
▶ For montering av underplate
▶ For åpen sløyfekontroll av både retning og strømning av en hydraulisk væske
▶ Vårsentrert kontrollspole
▶ Lavt trykkfall over kontrolllandene
▶ Både ventil og elektronisk kontroll fra en leverandør
Søknad:
Type 4WRA Retningskontrollventiler brukes til å kontrollere retningen og mengden av en strømning.
Retningskontrollventiler Type 4WRA består i utgangspunktet av huset (1), kontrollspolen (3), en eller to returfjærer (2), og i tillegg en eller to proporsjonale magnetventiler (5).
Type 4WRA 6 ...... 10B/..... og 4WRA 10 ...... 10B/..... (3-stillingsventil)
Hvis magnetventilene ikke er aktivert, opprettholdes kontrollspolen (3) i nøytral stilling ved hjelp av returfjærene (2). Aktivering av kontrollspolen (3) er direkte via proporsjonal magnetventil (5). Hvis for eksempel solenoid ‘A’ blir energisk, vil den skyve kontrollspolen (3) til høyre i forhold til det elektriske signalet. Tilkoblinger blir deretter laget av P til B og A til T.
På denne måten får kontrollspolen (3) til at V-formede sporene gradvis åpner seg for å strømme. Når den proporsjonale magnetventilen (5) blir energisk, blir kontrollspolen (3) returnert til midtposisjonen ved returfjæren (2).
Struktur av proporsjonal retningsventil 4WRA
Type 4WRA ... A ... 10B og 4WRA ... B ... 10B (2-posisjonsventil)
Funksjonen til denne ventilen er den samme som for ventiltype 4WRA. Men det er 2-posisjons retningsventil med bare en
proporsjonal magnetventil
Type 4WRA vedtar montering av underplate, vårsenter og lavtrykksfall over kontrolllandene.
De brukte ofte i maskin, lysindustri, metallurgi, gruve, romflukt og andre felt.
Struktur av proporsjonal retningsventil 4WRA ... A ... og 4WRA ... B ...
Symbol på proporsjonal retningsventil 4WRA
