Hvis du jobber med hydrauliske systemer, har du sikkert hørt om Rexroth 4WE 6 J retningsreguleringsventil. Denne ventilen er en av de mest pålitelige komponentene i industriell hydraulikk, og å forstå hvordan den fungerer kan hjelpe deg med å ta bedre beslutninger for utstyret ditt.
4WE 6 J er laget av Bosch Rexroth, et selskap kjent for hydrauliske deler av høy kvalitet. Denne spesielle ventilen kontrollerer væskestrømmens retning i hydrauliske systemer. Tenk på det som en trafikkkontroller for hydraulikkolje, som leder den dit den skal for å få maskinene til å fungere skikkelig.
Hva gjør 4WE 6 J spesiell
Retningsventilen 4WE 6 J for Rexroth skiller seg ut på grunn av sin design. Det er en magnetventil, som betyr at den bruker elektromagneter for å bytte posisjon. Når du sender et elektrisk signal til ventilen, flytter den interne deler som endrer seg der oljen strømmer.
Denne ventilen har en 4/3-konfigurasjon. "4" betyr at den har fire porter der hydrauliske linjer kobles til. "3" betyr at den har tre posisjoner den kan flytte til. I midtstilling er alle porter stengt. Dette er viktig for sikkerheten fordi når ventilen ikke blir fortalt hva den skal gjøre, blokkerer den all strømning og holder alt låst på plass.
Ventilen bruker fjærer for automatisk å gå tilbake til denne midtposisjonen. Når du slår av det elektriske signalet, skyver fjærene den innvendige spolen tilbake til midten. Denne fjærsentrerte designen er pålitelig og har blitt testet i tusenvis av maskiner over mange år.
Hvordan "J"-spolen fungerer
Bokstaven "J" i navnet forteller deg om spoletypen inne i ventilen. Ulike bokstaver betyr forskjellige flytmønstre, og J-spolen har et bestemt formål. I midtstilling er alle fire portene blokkert. Ingenting renner inn eller ut. Dette kalles en lukket senterkonfigurasjon.
Når du aktiverer én solenoid, skifter ventilen for å koble trykket til én arbeidsport mens den blokkerer de andre. Bytt til den andre solenoiden, og koblingene reverseres. Dette gir deg nøyaktig kontroll over hvilken retning din hydrauliske sylinder eller motor beveger seg.
Den lukkede senterdesignen til retningsreguleringsventilen 4WE 6 J for Rexroth gjør den perfekt for maskiner som trenger å holde posisjon når de stoppes. Maskinverktøy, sprøytestøpemaskiner og presser drar nytte av denne funksjonen. Når ventilen er i nøytral posisjon, forblir aktuatoren nøyaktig der den er uten å drive.
Tekniske spesifikasjoner du bør kjenne til
4WE 6 J bruker et standard NG6-monteringsmønster, også kalt CETOP 03. Denne standardiseringen betyr at du kan erstatte den med andre NG6-ventiler om nødvendig. Monteringshullene er plassert nøyaktig, med fire M5-gjenger i et spesifikt mønster som samsvarer med industristandarder.
Denne ventilen kan håndtere opptil 350 bar trykk på hovedportene. Maksimal strømningshastighet er 80 liter per minutt ved bruk av DC-solenoider. Ventilen arbeider med hydraulikkolje som har en viskositet mellom 10 og 500 mm²/s og kan operere i temperaturer fra -20°C til +80°C.
Responstid er viktig i hydrauliske systemer. 4WE 6 J bytter posisjon på omtrent 20 til 70 millisekunder når du slår den på, og 10 til 60 millisekunder når du slår den av. Denne raske responsen hjelper maskinene til å fungere problemfritt uten forsinkelser.
Solenoidene kommer i forskjellige spenningsalternativer. Vanlige valg inkluderer 24V DC, som er det mest populære i industrielle omgivelser. Du kan også få 12V DC, 110V AC eller 230V AC versjoner. DC-versjonene trekker omtrent 30 watt strøm og kan kjøre kontinuerlig uten overoppheting.
Hvor disse ventilene brukes
Produksjonsanlegg bruker retningsreguleringsventilen 4WE 6 J for Rexroth i mange applikasjoner. I maskinverksteder kontrollerer disse ventilene bevegelsen til skjæreverktøy og arbeidsstykkeholdere. Den lukkede senterfunksjonen forhindrer uønsket bevegelse når maskinen er inaktiv, noe som forbedrer sikkerheten og presisjonen.
Sprøytestøpemaskiner er avhengige av disse ventilene for å kontrollere åpning og lukking av formen. Den raske vekslingshastigheten bidrar til å opprettholde produksjonshastigheter, og den pålitelige sentreringen sikrer konsistent delkvalitet. Noen støpemaskiner sykler tusenvis av ganger per dag, og 4WE 6 J kan håndtere opptil 15 000 sykluser i timen.
Pressmaskiner bruker disse ventilene til å kontrollere stempelbevegelsen. Evnen til å holde trykket når det er sentrert er avgjørende for formingsoperasjoner der arbeidsstykket må holdes fast under bearbeiding. Ventilens høytrykksklassifisering på 350 bar gir rikelig med kapasitet for krevende bruksområder.
Automatiserte produksjonslinjer har ofte flere 4WE 6 J-ventiler som jobber sammen. Hver ventil styrer en annen sylinder eller motor, og de koordinerer alle for å flytte produkter gjennom forskjellige stasjoner. Den standardiserte monteringen gjør installasjon og vedlikehold enklere på tvers av hele systemet.
Leser modellnummeret
Rexroth bruker et detaljert kodesystem for sine ventiler. Et typisk fullstendig modellnummer kan være 4WE 6 J6X/EG24N9K4. Hver del av denne koden forteller deg noe spesifikt om ventilen.
"4WE" ved starten forteller deg at det er en fireveis, magnetstyrt retningsventil. "6" betyr at den er i størrelse NG6. "J" er spoletypen vi diskuterte tidligere. "6X" refererer til komponentserien, som er relatert til ytelsesegenskaper.
Etter skråstreken indikerer "E" at den har våtpinnesolenoider som sitter i hydraulikkoljen. "G24" betyr at den bruker 24V likestrøm. "N" forteller deg om tetningsmaterialer, der N er standard NBR-gummitetninger. "9K4"-delen inkluderer tilleggsalternativer som manuelle overstyringsfunksjoner og koblingstyper.
Å forstå denne kodingen hjelper når du bestiller erstatningsventiler eller sammenligner forskjellige modeller. Retningsreguleringsventilen 4WE 6 J for Rexroth kan ha mange variasjoner basert på dine spesifikke behov, og modellnummeret fanger opp alle disse detaljene.
Vanlige problemer og løsninger
Som enhver mekanisk komponent kan disse ventilene utvikle problemer over tid. Det vanligste problemet er stikking, der spolen ikke beveger seg jevnt inne i ventilhuset. Dette skjer vanligvis på grunn av forurensning i hydraulikkoljen.
Den innvendige klaringen i en 4WE 6 J er veldig liten, mellom 3 og 13 mikrometer. Det er mindre enn et menneskehår. Når smusspartikler kommer inn i oljen, kan de sette seg fast i disse trange plassene og hindre spolen i å bevege seg. Dette kalles silt-lock, og det kan skade ventilen hvis det ikke tas opp.
Å holde hydraulikkoljen ren forhindrer de fleste problemer. Bruk filtre som oppfyller ISO 4406 renslighetsstandarder på 20/18/15 eller bedre. Skift filtre regelmessig og se etter tegn på forurensning som grumsete olje eller uvanlige lyder fra systemet.
Coil burnout er et annet problem som kan oppstå. Hvis spolen setter seg fast og ikke kan bevege seg, trekker solenoiden mer strøm ved å prøve å presse den. Denne ekstra strømmen skaper varme som kan skade spoleviklingene. AC-versjoner av ventilen er mer utsatt for dette problemet enn DC-versjoner.
Kontroll av strømforsyningen bidrar til å forhindre spoleproblemer. Sørg for at spenningen din holder seg innenfor 10 % av nominell spenning. Koblinger skal være rene og tette, med forsvarlig tetning mot fuktighet. Ventilen bruker IP65- eller IP67-klassifiserte koblinger avhengig av versjon, så vedlikehold disse tetningene riktig.
Intern lekkasje øker ettersom ventilene eldes. Dette er normal slitasje, men overdreven lekkasje påvirker systemets ytelse. Hvis du merker lavere aktuatorhastigheter eller redusert holdekraft, kan intern lekkasje være årsaken. Testing av trykkfall over ventilen kan bidra til å diagnostisere dette problemet.
Vedlikeholdstips
Regelmessig vedlikehold gjør at retningsreguleringsventilen 4WE 6 J for Rexroth fungerer pålitelig. Selve ventilen trenger ikke mye oppmerksomhet, men det gjør hydraulikksystemet rundt. Å følge noen få enkle fremgangsmåter forlenger ventilens levetid betydelig.
Oljekvaliteten betyr mest. Følg prinsippet "ren, kjølig og tørr". Ren olje forhindrer forurensning. Kjølig olje reduserer slitasje og forlenger komponentenes levetid. Tørr olje forhindrer korrosjon og opprettholder riktig viskositet. Test oljen med jevne mellomrom og skift den i henhold til produsentens anbefalinger.
Temperaturkontroll hjelper også. Ventilen kan operere opptil 80°C, men å kjøre kjøler er bedre for lang levetid. Hvis systemet ditt blir varmt, bør du vurdere å legge til en varmeveksler. Solenoidspolene kan nå 150°C på overflaten, men kjøligere drift reduserer elektrisk stress.
Mange 4WE 6 J-ventiler inkluderer manuelle overstyringsalternativer. Disse lar deg flytte ventilen for hånd når maskinen er av eller under feilsøking. Når du bruker den manuelle overstyringen, hold systemtrykket under 50 bar for å unngå overdreven kraft. Skyv aldri på begge manuelle overstyringene samtidig.
Monteringsposisjon begrenser ikke ventilen mye. Du kan installere den i alle retninger, selv om horisontal montering ofte fungerer best for varmeavledning. Sørg for at det er tilstrekkelig plass rundt solenoidene slik at kjøleluften kan sirkulere.
Alternativer og kompatibilitet

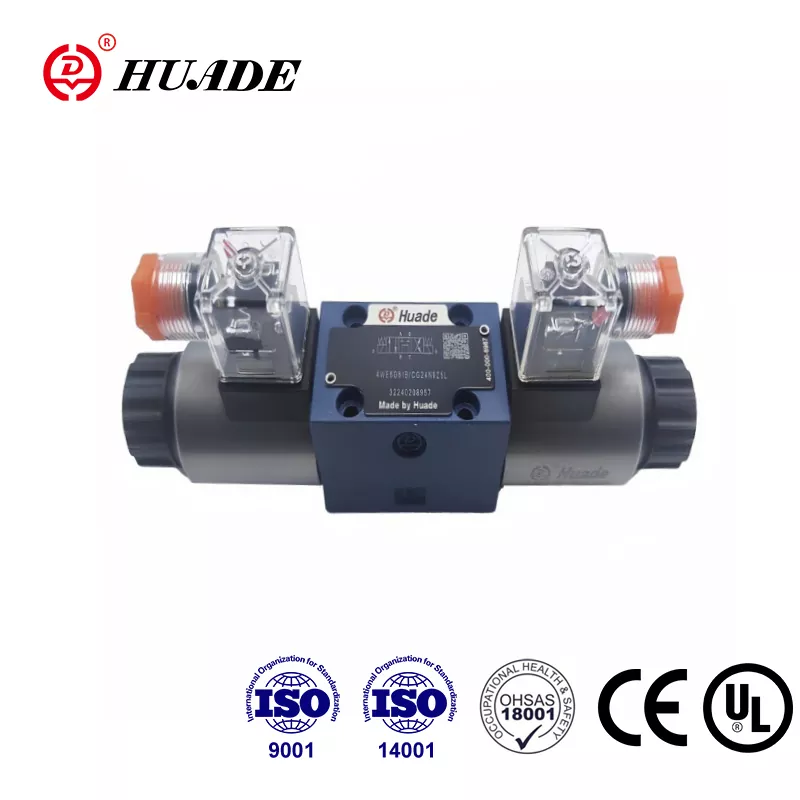

Mens Rexroth lager kvalitetsventiler, tilbyr andre produsenter kompatible alternativer. Å forstå alternativene dine hjelper med innkjøp og kostnadsstyring. Enhver ventil med et NG6-monteringsmønster kan fysisk passe der en 4WE 6 J monteres.
Yuken lager DSG-01-3C3, som gir lignende funksjonalitet med en lukket senterspole. Parker tilbyr D1VW-serien med sammenlignbare strømningshastigheter. Eaton Vickers har modellen DG4V-3-6C. Disse alternativene koster vanligvis 20 % til 30 % mindre enn originale Rexroth-deler.
Når du vurderer alternativer, samsvar nøye med trykkklassifiseringer, strømningskapasitet og elektriske spesifikasjoner. Ikke alle NG6-ventiler er skapt like. Noen kan ha forskjellige responstider eller bytteegenskaper som påvirker applikasjonen din.
Retningsreguleringsventilen 4WE 6 J for Rexroth har en dokumentert merittliste med gjennomsnittlig tid mellom feil målt i år. Noen alternative merker samsvarer kanskje ikke med denne påliteligheten. For kritiske bruksområder er ekstrakostnaden for originale Rexroth-deler ofte fornuftig.
Gjenoppbyggingstjenester tilbyr et annet alternativ. Flere firmaer spesialiserer seg på oppussing av hydrauliske ventiler. De demonterer, rengjør, erstatter slitte deler og tester ventilen til som ny. Ombygde ventiler koster mindre enn nye og kan fungere godt for mindre krevende bruksområder.
Hvor å kjøpe
Å finne en leverandør for 4WE 6 J burde ikke være vanskelig. Bosch Rexroth har en offisiell nettbutikk på [store.boschrexroth.com](http://store.boschrexroth.com/) hvor du kan bestille direkte. Dette garanterer ekte deler og riktig garantidekning.
Industrielle distributører lagerfører disse ventilene regionalt. Selskaper som Motion Industries, Applied Industrial Technologies og andre hydraulikkspesialister fører Rexroth-produkter. Å jobbe med en lokal distributør gir deg teknisk støtte og raskere levering for presserende behov.
Online markedsplasser som eBay har både nye og brukte ventiler. Prisene for nye enheter varierer vanligvis fra $300 til $500, avhengig av den spesifikke modellen og alternativene. Brukte ventiler selges for $100 til $250, selv om du bytter garantidekning for lavere kostnader.
Asiatiske leverandører på plattformer som Shopee eller Alibaba tilbyr kompatible versjoner til lavere priser, noen ganger rundt $150. Kvaliteten varierer med disse kildene, så undersøk selgeren nøye hvis du velger denne ruten. For kritiske applikasjoner, hold deg til kjente leverandører.
Når du bestiller, ha ditt komplette modellnummer klart. Retningsreguleringsventilen 4WE 6 J for Rexroth kommer i mange konfigurasjoner, og å få feil spenning eller koblingstype skaper problemer. Dobbeltsjekk elektriske spesifikasjoner og monteringsdetaljer før du kjøper.
Installasjonshensyn
Å installere en 4WE 6 J riktig sikrer god ytelse og lang levetid. Start med en ren monteringsflate. Ventilen tetter mot denne overflaten, og eventuelle riper eller smuss kan forårsake lekkasje. Bruk riktig boltmoment på monteringsskruene for å unngå forvrengning av ventilhuset.
Portforbindelser bør være rene og riktig dimensjonert. Ventilen bruker standard NG6 portstørrelser, og hydraulikkledningene dine må matche. Bruk av underdimensjonerte linjer begrenser strømmen og øker trykkfallet. Overdimensjonerte linjer sløser med plass, men skader ikke ytelsen.
Når du kobler til elektrisk strøm, følg koblingsskjemaet for din spesifikke modell. Solenoidene kobles vanligvis til en kontroller eller bryter som gir riktig spenning. Noen modeller har indikatorlamper for å vise hvilken solenoid som er aktivert, noe som hjelper under feilsøking.
Vurder å legge til trykkmålere på viktige punkter i systemet. Overvåking av trykk ved ventilportene hjelper til med å diagnostisere problemer og optimalisere ytelsen. Trykkbrytere kan gi sikkerhetslåser for å forhindre drift utenfor sikre parametere.
Arbeid med forskjellige væsker
De fleste hydrauliske systemer bruker mineralolje, og 4WE 6 J fungerer perfekt med disse væskene. Standard NBR-tetningene håndterer petroleumsbaserte oljer over et bredt temperaturområde. Dette dekker de fleste industrielle applikasjoner.
Noen systemer krever miljøvennlige væsker som HFC (vannglykol) eller HFD (syntetisk ester). Retningsreguleringsventilen 4WE 6 J for Rexroth kan fungere med disse væskene, men du trenger riktig tetningsmateriale. Bestill ventilen med FKM (Viton) tetninger, angitt med en "V" i modellkoden i stedet for "N".
Vannbaserte væsker reduserer levetiden sammenlignet med mineralolje. Rexroth anslår omtrent 30 % kortere levetid ved bruk av HFC-væsker. Den økte slitasjen kommer fra ulike smøreegenskaper og potensiell kavitasjon. Hvis du må bruke disse væskene, bør du vurdere litt overdimensjonerte komponenter for å kompensere.
Driftstemperaturgrensene endres også med forskjellige væsker. HFC-væsker begrenser maksimal temperatur til 50°C i stedet for 80°C-grensen med mineralolje. Planlegg kjølesystemet ditt deretter hvis du bruker alternative hydrauliske væsker.
Forstå ytelseskurver
Rexroth gir ytelsesdata i tekniske manualer som viser hvordan ventilen oppfører seg under ulike forhold. Trykkfallskurver viser hvor mye trykk du mister ved å skyve olje gjennom ventilen ved forskjellige strømningshastigheter. For J-spolen, forvent ca. 2 bar trykkfall ved 20 liter per minutt.
Dette trykkfallet representerer bortkastet energi i systemet ditt. Høyere strømningshastigheter skaper mer trykkfall, etter et buet forhold. Når du designer en hydraulisk krets, må du ta hensyn til dette tapet for å sikre at aktuatorene får tilstrekkelig trykk.
Effektgrensetallet for retningsreguleringsventilen 4WE 6 J for Rexroth er 8. Dette er en Rexroth-spesifikk metrikk som relaterer strømning, trykk og oljeviskositet til varmeutvikling. Å holde seg under denne grensen forhindrer overoppheting under kontinuerlig drift.
Byttefrekvens påvirker ventilens levetid. Mens ventilen kan sykle opptil 15 000 ganger i timen mekanisk, går typiske applikasjoner mye saktere. Høyere sykkelhastigheter akselererer slitasje på tetninger og solenoidkomponenter. Tilpass driftsfrekvensen din til dine faktiske behov i stedet for å maksimere den.
Dokumentasjon og støtte
Bosch Rexroth gir detaljert teknisk dokumentasjon for deres ventiler. Hovedkatalogarket viser dimensjoner, monteringsdetaljer og grunnleggende spesifikasjoner. Mer detaljerte håndbøker forklarer installasjonsprosedyrer, vedlikeholdskrav og feilsøkingstrinn.
Du kan laste ned disse dokumentene fra Rexroth-nettstedet eller be om dem fra distributører. Å ha den tekniske håndboken for din spesifikke modell hjelper under installasjon og vedlikehold. Dokumentene inkluderer hydrauliske symboler som viser hvordan ventilen skal representeres i kretsskjemaer.
Rexroths tekniske støtteteam kan hjelpe med søknadsspørsmål. Hvis du er usikker på om en 4WE 6 J passer dine behov, kan de anbefale alternativer eller foreslå modifikasjoner. Denne støtten er verdifull når du designer nye systemer eller oppgraderer eksisterende utstyr.
Online valgverktøy lar deg konfigurere ventiler basert på dine behov. Skriv inn strømningshastighet, trykk, spenning og andre parametere, og verktøyet foreslår passende modeller. Dette bidrar til å sikre at du får akkurat det du trenger uten å dekode modellnumre manuelt.
Siste tanker
Retningsreguleringsventilen 4WE 6 J for Rexroth representerer velprøvd teknologi innen hydraulisk styring. Dens solenoiddrevne, fjærsentrerte design med lukket senterposisjon tjener utallige bruksområder over hele verden. Å forstå hvordan det fungerer hjelper deg å bruke det effektivt og vedlikeholde det riktig.
Viktige fordeler inkluderer standardisert NG6-montering, pålitelig lukket senterfunksjon og bred tilgjengelighet av deler og støtte. Ventilen håndterer høyt trykk og gir responsiv veksling for presis kontroll. Flere spenningsalternativer og konfigurasjoner tilpasser seg ulike maskinkrav.
Riktig installasjon og vedlikehold holder disse ventilene i drift i årevis. Ren hydraulikkolje er den viktigste enkeltfaktoren for ventilens levetid. Regelmessige filterskift og oppmerksomhet på driftstemperatur forhindrer de fleste problemer før de starter.
Enten du skal bytte ut en defekt ventil, designer en ny maskin eller bare prøver å forstå det eksisterende utstyret ditt, fortjener 4WE 6 J vurdering. Dens tiår med bevist ytelse i krevende industrielle applikasjoner taler for kvaliteten og påliteligheten. Med riktig forsiktighet vil denne ventilen tjene ditt hydrauliske system godt i mange år.
