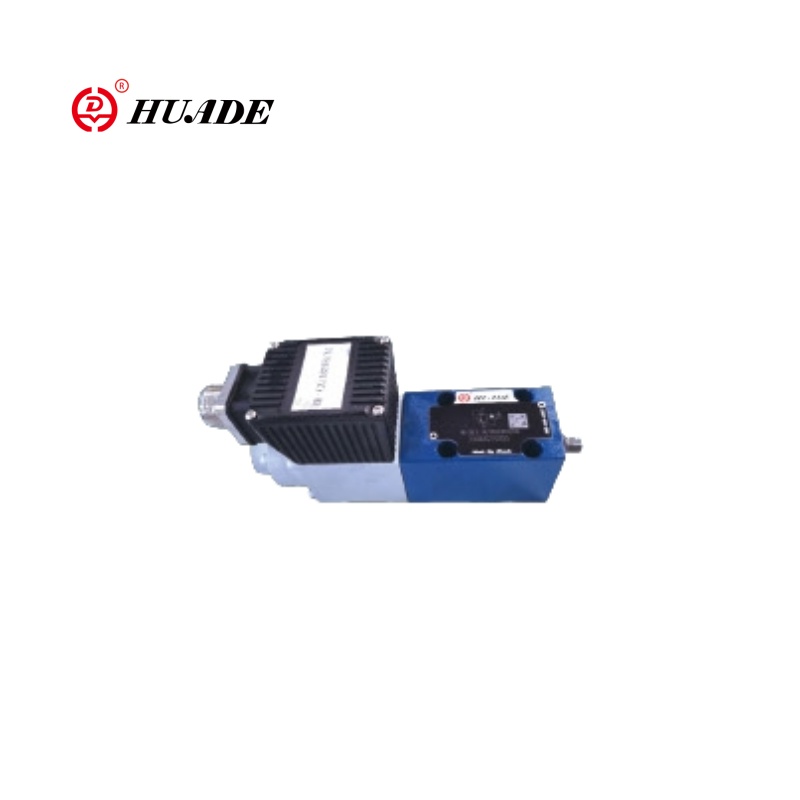

Proporsjonal trykkavlastningsventil DBEE-1X

DBEE-1X proporsjonal avlastningsventil er drevet av en proporsjonal magnetventil, med en gjenget tilkobling og en avtakbar spole. Den integrerer en elektronisk kontroller (OBE), noe som muliggjør mer presis og praktisk kontroll. Denne ventilen brukes først og fremst til å begrense systemtrykket og kan uendelig angi ønsket systemtrykkgrense basert på elektriske inngangsverdier. Proporsjonal ventiltype DBEE-1X oppfyller CE-sertifiserte krav. Huades DBEE-1X proporsjonale ventil kan erstatte den samme modellen som Rexroth tilbyr.

Produktparameter for proporsjonal trykkavlastningsventil DBEE-1X

Produktfunksjon og anvendelse av proporsjonal trykkavlastningsventil DBEE-1X

Funksjoner:

▶ Ventil for å begrense et systemtrykk

▶ aktivering via proporsjonale magnetventiler

▶ For montering av underplate eller sandwichplatedesign

▶ Ventil og kontrollelektronikk fra en enkelt kilde

▶ Typer HD-DBEE med integrert kontrollelektronikk

① LAVE Eksempel Spredning av kommandoverdi Karakteristisk kurve

Uavhengig justerbar opp og ned ramper

Søknad:

Proporsjonal avlastningsventil DBEE-1X har brede applikasjonsutsikter innen forskjellige felt som ingeniørmaskiner, metallurgisk utstyr, skipsbygging og så videre.

Funksjon og del av proporsjonal trykkavlastningsventil DBEE-1X

Proporsjonale trykkavlastningsventiler, typer HD-DBE aktiveres ved hjelp av en proporsjonal magnetventil. Disse ventilene brukes til å begrense et systemtrykk. Med disse ventilene er det mulig å trinnvis justere systemtrykket, som skal begrenses, i forhold til den elektriske kommandoverdien.

Disse ventilene består i utgangspunktet av en proporsjonal magnetventil (1), huset (2), ventilpatronen (3), spolen (4) og pilotpoppet (8). Den proporsjonale magnetventilen konverterer den elektriske strømmen proporsjonalt til en mekanisk kraft. En økning i strømmen forårsaker en tilsvarende økning i solenoidkraften. Magnete ankerkammer er fylt med hydraulisk væske og er trykkbalansert. Innstillingen av systemtrykket utføres via proporsjonale magnetventiler (1) i forhold til kommandoverdien. Trykk som følge av systemet i port P fungerer på høyre side av spolen (4). Samtidig virker systemtrykket via kontrolllinjen (6) som er utstyrt med en åpning (5) på den fjærbelastede siden av spolen (4). Via en ytterligere åpning (7) virker systemtrykket på pilotpoppet (8) mot kraften til den proporsjonale magnetventilen (1). Når systemtrykket har nådd den forhåndsinnstilte verdien, løfter pilotpoppet (8) fra setet. Avhengig av modellen, kan pilotolje nå strømme bort eksternt via port A (y) eller internt inn i tanken, har dette effekten av å begrense trykket på den fjærbelastede siden av spolen (4). Hvis systemtrykket fortsetter å stige litt, skyver det høyere trykket på høyre side av spolen spolen til venstre i kontrollposisjon P til T. Ved et minimum kontrollstrøm -korresponderer til en kommandoverdi på null -det minimale innstillingspresset vil bli satt.

Struktur av proporsjonal trykkavlastningsventil DBE-1X

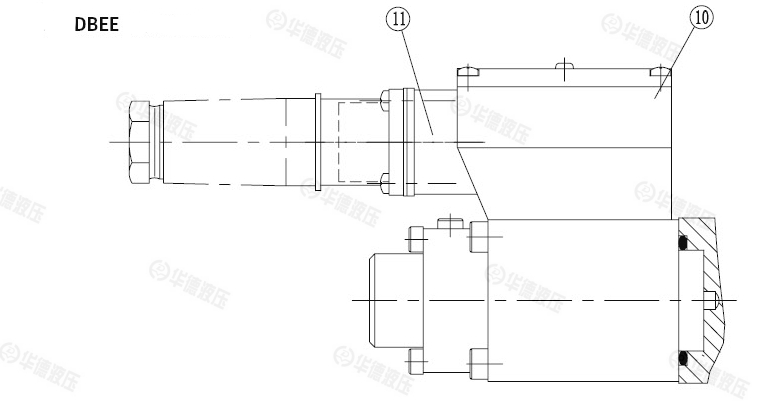

Struktur av proporsjonal trykkavlastningsventil DBEE-1X

Når det gjelder funksjonell design, tilsvarer det i utgangspunktet DBE proporsjonale avlastningsventiler. Den eneste forskjellen er at den proporsjonale magnetventilen er utstyrt med et hus ⑩, hvor den elektroniske kontrolleren er bygget i. Strømforsyning og innstillingspunktspenning mottas via en plug-in-kontakt (11).

Den faste punkttrykkskarakteristiske kurven er forhåndsinnstilt av produsenten basert på prinsippet om minimum produksjonstoleranser. Rampetidene for trykkøkning og reduksjon kan justeres uavhengig ved bruk av respektive potensiometre.

Symbol på proporsjonal trykkavlastningsventil dbee-1x
