Når du arbeider med hydrauliske systemer, er det viktig å kontrollere strømningsretningen for sikkerhet og effektivitet. Bosch Rexroth M-SR-patronventilen fungerer som en pålitelig tilbakeslagsventil som lar væske strømme i én retning mens den blokkerer omvendt strømning fullstendig. Denne komponenten har blitt et standardvalg i industrielle hydrauliske applikasjoner på grunn av dens kompakte design og lekkasjefri ytelse.
Hva er M-SR-kassettventilen
M-SR patronventilen er en innskrudd hydraulisk tilbakeslagsventil produsert av Bosch Rexroth, et av de ledende selskapene innen hydraulisk teknologi. Denne patronventilen M-SR tilhører 1X-serien og bruker en tallerkendesign for å kontrollere væskestrømmen. Ventilen passer direkte inn i en manifoldblokk, noe som sparer plass sammenlignet med tradisjonelle linjemonterte ventiler.
Den grunnleggende operasjonen er grei. Når hydraulikkvæske presser mot ventilen i foroverretningen med nok trykk, åpnes tallerkenventilen og tillater strømning. Når trykket kommer fra motsatt retning, tetter tallerkenventilen tett mot setet, og forhindrer tilbakestrømning. Denne metall-til-metall-forseglingen skaper en lekkasjetett lukking som opprettholder systemtrykket uten forringelse over tid.
Patronventilen M-SR kommer i to installasjonstyper: KE-vinkelventilen for 90-graders strømningsbaner og KD inline-ventilen for rette strømningsbaner. Denne fleksibiliteten hjelper ingeniører med å designe kompakte hydrauliske kretser som passer innenfor begrenset plass.
Tekniske spesifikasjoner og størrelsesområde
M-SR patronventilen er tilgjengelig i syv nominelle størrelser, betegnet som NG 6 til NG 30. Hver størrelse håndterer forskjellige strømningshastigheter og trykknivåer avhengig av brukskravene.
For mindre systemer håndterer NG 6 patronventilen M-SR strømmer opp til 6 liter per minutt og opererer ved trykk opp til 420 bar. Når størrelsen øker, øker strømningskapasiteten betydelig. NG 10-versjonen klarer 50 liter i minuttet, mens NG 15 tåler 120 liter i minuttet. Den største standardstørrelsen, NG 30, rommer strømninger på opptil 400 liter per minutt, selv om dens maksimale trykkklassifisering faller til 250 bar.
Sprekketrykket, som er minimumstrykket som trengs for å åpne ventilen, varierer fra i hovedsak null (for fjærløse versjoner) opp til 5 bar. De fleste applikasjoner bruker standard 0,5 bar fjær, som gir pålitelig forsegling samtidig som den åpnes lett når foroverstrømmen begynner. Høyere sprekktrykk som 1,5 bar eller 3 bar er tilgjengelig for systemer som trenger sterkere omvendt tetningskraft.
Driftstemperaturområdet avhenger av tetningsmaterialet. Standard NBR-tetninger fungerer fra negative 30 grader Celsius til positive 80 grader Celsius. For høytemperatur- eller kjemikaliebestandige applikasjoner forlenger FKM-tetninger den øvre grensen samtidig som den begrenser kuldetemperaturområdet litt.
Patronventilen M-SR fungerer med forskjellige hydrauliske væsker, inkludert mineraloljer, biologisk nedbrytbare væsker og brannsikre alternativer. Når du bruker vannbaserte væsker, bør driftstemperaturen holde seg under 60 grader Celsius for å opprettholde forseglingens levetid.
Installasjonskrav og monteringsdetaljer
Installering av M-SR-patronventilen krever oppmerksomhet til flere dimensjons- og overflatespesifikasjoner. Ventilhusets lengde varierer etter størrelse, fra 33,3 millimeter for NG 6 opp til 83,3 millimeter for NG 30, med en negativ toleranse på 0,1 millimeter. Installasjonshulrommet følger ZN 10001-standarden, som sikrer kompatibilitet med riktig utformede manifoldblokker.
Hver størrelse krever en spesifikk gjenget plugg for å forsegle hulrommet. For eksempel bruker NG 10 patronventilen M-SR delenummer R913011603, som har en diameter på 18 millimeter og G 1/2 rørgjenge. NG 20-versjonen bruker en større plugg med 30 millimeter boring og G 1 gjenger. Disse pluggene må oljes lett før installasjon for å forhindre gnaging og sikre riktig tetting.
Overflatefinish er viktig for pålitelig drift. Tetningsflatene bør ha en ruhetsverdi mellom Rz 8 og Rz 16. Ventilen kan monteres i alle retninger, men å unngå luftlommer i kretsen bidrar til å forhindre kavitasjon og støy.
For høytrykksapplikasjoner over 350 bar, gir Loctite 243 gjengesikring på plugggjengene sikkerhet mot å løsne fra vibrasjoner. Patronventilen M-SR opprettholder sin nominelle trykkkapasitet når den er installert riktig med riktige momentverdier.
Ytelsesegenskaper og flytkurver
Å forstå hvordan M-SR patronventilen oppfører seg under forskjellige forhold hjelper ingeniører å velge riktig størrelse og fjær. Forholdet mellom strømningshastighet og trykkfall følger en ikke-lineær kurve som varierer med ventilstørrelse og innstilling av sprekktrykk.
For å ta NG 15 patronventilen M-SR som et eksempel, når den flyter 100 liter per minutt med en 0,5 bar fjær, måler trykkfallet over ventilen ca. 0,8 bar. Når strømmen øker, stiger trykkfallet raskere på grunn av den økte hastigheten gjennom ventilåpningen. Ved 120 liter i minuttet når trykkfallet ca. 1,2 bar.
For større ventiler som NG 30 forblir trykkfallet lavere ved ekvivalente strømningshastigheter på grunn av det større strømningsarealet. Ved 400 liter i minuttet viser NG 30 patronventilen M-SR et trykkfall rundt 10 bar, noe som er akseptabelt i de fleste høystrømskretser.
Disse ytelseskurvene forutsetter bruk av HLP 46 hydraulikkolje ved 40 grader Celsius. Viskositetsendringer påvirker trykkfallet, med tykkere væsker som skaper høyere motstand. Ventilen håndterer viskositeter fra 2,8 opp til 500 kvadratmillimeter per sekund, selv om ytelse utenfor det typiske området bør verifiseres for spesifikke bruksområder.
Den omvendte tetningsytelsen er i hovedsak perfekt. Når trykket virker mot lukkeretningen, sitter tallerkenen godt og forhindrer lekkasje. Denne lekkasjetette karakteristikken gjør patronventilen M-SR egnet for å holde trykket i sylindere eller forhindre omvendt strømning i pumpekretser.
Vanlige applikasjoner og brukstilfeller
M-SR patronventilen finner bruk i mange bransjer der pålitelig tilbakeslagsventilfunksjon er nødvendig. I bilproduksjon beskytter disse ventilene transmisjonsteststativ og bremsesystemkretser. En typisk installasjon kan bruke en NG 20 patronventil M-SR i en transmisjonstestkrets som flyter 200 liter i minuttet, hvor å hindre tilbakestrømning sikrer nøyaktige testresultater og beskytter kostbart utstyr.
Pakkemaskineri er avhengig av presis sylinderposisjonering, og patronventilen M-SR forhindrer lastavdrift ved å blokkere omvendt strømning når retningsventilen er sentrert. Denne applikasjonen bruker ofte mindre størrelser som NG 10 eller NG 15, tilpasset sylinderstrømningskravene.
Medisinsk og farmasøytisk utstyr krever ren drift uten forurensningsrisiko. Den forseglede patrondesignen til M-SR-ventilen eliminerer eksterne lekkasjebaner som kan introdusere forurensninger. Disse systemene opererer vanligvis ved moderate trykk, der 420 bar-klassifiseringen gir god sikkerhetsmargin.
Industrielle maskinverktøy bruker patronventilen M-SR i pumpebypass-kretser og sylinderlastholdende applikasjoner. Den kompakte installasjonen sparer panelplass samtidig som den leverer pålitelig ytelse i krevende produksjonsmiljøer. Anleggsutstyr og vindturbinstigningskontrollsystemer inkluderer også disse ventilene for deres robuste høytrykksevne.
Allsidigheten til patronventilen M-SR kommer fra dens enkle betjening og brede utvalg av størrelser. Ingeniører kan spesifisere den nøyaktige kombinasjonen av størrelse, sprekktrykk og tetningsmateriale for å matche deres spesifikke krav.
Vedlikeholdshensyn og levetid
En fordel med M-SR patronventilen er dens lange levetid med minimalt vedlikehold. Bosch Rexroth vurderer gjennomsnittstiden til farlig feil ved 150 år under normale driftsforhold, noe som betyr i hovedsak vedlikeholdsfri drift for de fleste installasjoner.
Det viktigste servicekravet innebærer å opprettholde riktig væskerenhet. Ventilen krever filtrering på 20 mikrometer eller finere for å forhindre partikkelforurensning som kan skade tetningsflater. Å følge ISO 4406 renhetsnivå 20/18/15 sikrer pålitelig drift og maksimal levetid.
Den gjengede pluggen som tetter hulrommet regnes som en slitasjedel, selv om utskifting sjelden er nødvendig med mindre ventilen fjernes og installeres på nytt flere ganger. Erstatningsplugger er tilgjengelige separat med de samme delenumrene som er oppført for første installasjon.
Ved bruk av patronventilen M-SR i tøffe omgivelser med høye temperaturer, aggressive væsker eller kraftig forurensning, bør inspeksjonsintervallene forkortes fra standardantakelsen. Overvåking for ekstern lekkasje rundt den gjengede pluggen og kontroll av systemtrykk med jevne mellomrom hjelper til med å fange opp potensielle problemer før feil.
Den forseglede kassettdesignen beskytter interne komponenter fra miljøeksponering, noe som bidrar til den utmerkede påliteligheten. I motsetning til eksterne tilbakeslagsventiler som kan lide av korrosjon eller fysisk skade, sitter M-SR-ventilen beskyttet inne i manifoldblokken.
Sammenligning av alternativer og kompatible produkter
Mens Bosch Rexroth M-SR patronventilen setter standarden for høytrykks tilbakeslagsventilytelse, finnes det flere alternativer på markedet. Å forstå forskjellene hjelper med innkjøpsbeslutninger og kompatibilitetsspørsmål.
Hydac tilbyr CSBN-serien av tilbakeslagsventiler for patron med lignende innskruingsmontering, men vanligvis vurdert til 350 bar i stedet for 420 bar. Disse ventilene koster litt mindre samtidig som de leverer sammenlignbar ytelse i applikasjoner som ikke krever full trykkklassifisering. Parker lager D1VW-serien, som inkluderer elektroniske overvåkingsmuligheter for systemer som trenger tilbakemelding på ventilstatus.

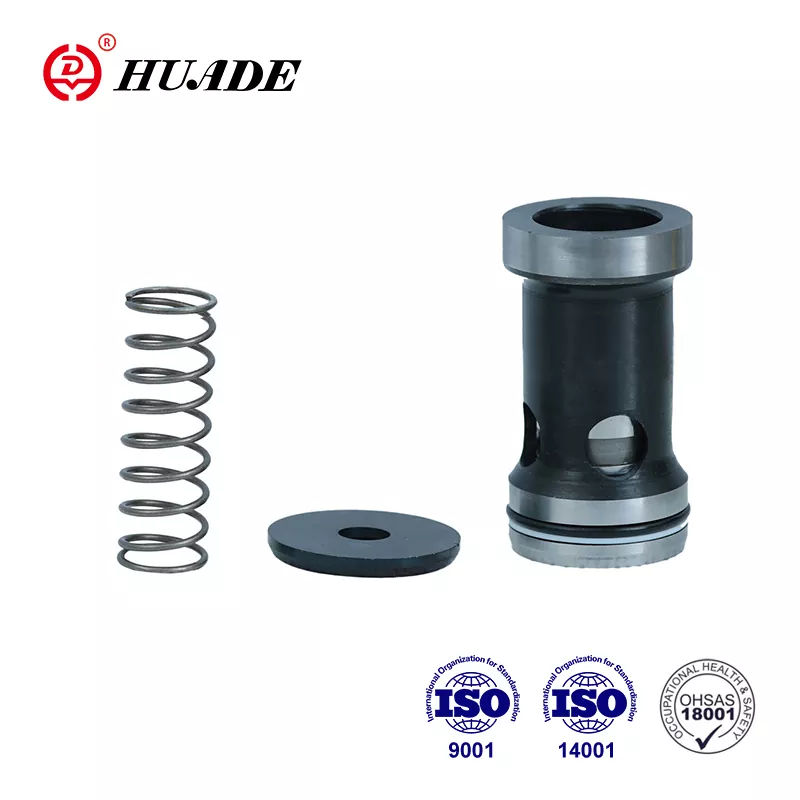

Flere produsenter i Kina produserer patronventiler som er kompatible med M-SR-spesifikasjonene. Selskaper som Huade og Hengli produserer ventiler som matcher dimensjons- og ytelsesegenskapene til lavere prispunkter. Disse alternativene kan fungere godt i ikke-kritiske applikasjoner eller der budsjettbegrensninger er betydelige. Det viktigste er å verifisere at produsenten opprettholder riktig kvalitetskontroll og gir ISO-sertifiseringsdokumentasjon.
Når du velger mellom den originale Bosch Rexroth-patronventilen M-SR og kompatible alternativer, bør du vurdere hvor kritisk applikasjonen er, nødvendige sertifiseringsnivåer og tilgjengeligheten av lokal støtte. Kritiske systemer som ikke tåler feil bør bruke originalt utstyr. Mindre krevende applikasjoner kan godta kompatible produkter for å redusere kostnadene.
Hvor kan du kjøpe og prisinformasjon
M-SR patronventilen er tilgjengelig gjennom flere kanaler avhengig av din plassering og mengdekrav. Bosch Rexroth driver en offisiell nettbutikk på [store.boschrexroth.com](http://store.boschrexroth.com/) hvor standardkonfigurasjoner sendes innen én til tre dager. Delenummer følger et spesifikt format, for eksempel R900350797 for en NG 30 KE vinkelventil med 0,5 bar fjær.
Autoriserte distributører som BuyRexroth gir patronventilen M-SR transparente priser og verdensomspennende fraktalternativer. Disse distributørene lager vanligvis vanlige størrelser og kan bestille spesialkonfigurasjoner direkte fra fabrikken. Ledetidene for standarddeler er vanligvis korte, mens tilpassede spesifikasjoner kan kreve flere uker.
Prisene varierer betydelig etter ventilstørrelse og konfigurasjon. Mindre størrelser som NG 6 koster vanligvis mellom 50 og 80 dollar, mens store NG 30-ventiler kan nå 200 dollar eller mer. Kompatible alternativer fra kinesiske produsenter kan prise 20 til 40 prosent lavere, selv om minimumsbestillingsmengder kan være høyere enn foretrukket for små prosjekter.
For spesialiserte applikasjoner som krever FKM-tetninger eller ikke-standard sprekktrykk, vil det å be om et tilbud direkte fra distributører eller produsenten ofte gi de beste resultatene. Teknisk støtte kan hjelpe med å bekrefte at den valgte patronen M-SR-konfigurasjonen samsvarer med applikasjonskravene før kjøp.
Designhensyn for systemintegrasjon
Integrering av M-SR-patronventilen i et hydraulisk system krever nøye oppmerksomhet til manifolddesign og kretsoppsett. Ventilen installeres i et standard hulrom som må maskineres til nøyaktige dimensjoner. Å jobbe med mangfoldige leverandører som følger ZN 10001-standarden sikrer riktig passform og ytelse.
Strømningsretningen gjennom patronventilen M-SR må være på linje med kretsdesignet. Pilen på ventilhuset eller katalogsymbolet indikerer den frie strømningsretningen. Montering av ventilen bakover vil blokkere all strømning, så verifisering under montering er viktig. Noen ingeniører merker manifoldblokken med strømningsretningspiler for å forhindre installasjonsfeil.
Trykkfallsberegninger bør ta hensyn til ventilkarakteristikkene ved forventede strømningshastigheter. Mens trykkfallet gjennom patronventilen M-SR typisk er lite sammenlignet med andre kretsbegrensninger, har høystrømsapplikasjoner fordel av å velge den neste større størrelsen for å minimere energitap og varmeutvikling.
Valget av sprekktrykk påvirker både foroverstrømningsmotstand og omvendt tetningskraft. Applikasjoner som trenger minimal motstand fremover bør bruke lavere sprekktrykk som 0,2 bar eller til og med den fjærløse versjonen. Systemer som må holde trykk mot varierende belastninger drar nytte av høyere sprekktrykk som gir sterkere tetting.
Temperatursyklus og væskekompatibilitet bør verifiseres under designfasen. Hvis systemet vil se ekstreme temperaturer eller bruker spesialvæsker, vil bekreftelse av forseglingsmateriale-kompatibilitet forhindre for tidlig svikt. FKM-tetningsalternativet utvider kjemisk motstand for applikasjoner som involverer aggressive tilsetningsstoffer eller forhøyede temperaturer.
Konklusjon
Bosch Rexroth M-SR patronventil gir pålitelig tilbakeslagsventilfunksjon i en kompakt pakke som passer for høytrykkshydraulikksystemer. Den innskrudde kassettdesignen forenkler installasjonen samtidig som den eliminerer eksterne lekkasjebaner. Utvalget av størrelser fra NG 6 til NG 30 dekker strømningskrav fra små sylindre til store industrielle kretsløp.
Å velge riktig M-SR-konfigurasjon for patronventil innebærer å tilpasse ventilstørrelsen til strømningskravene, velge passende sprekktrykk for applikasjonen og verifisere forseglingens kompatibilitet med driftsforholdene. Den utmerkede levetiden og minimale vedlikeholdskravene gjør denne ventilen til et kostnadseffektivt valg over hele systemets levetid.
Enten du designer en ny hydraulisk krets eller erstatter eksisterende komponenter, vil forståelsen av egenskapene og installasjonskravene til M-SR-patronventilen bidra til å sikre vellykket implementering. Den utbredte tilgjengeligheten og omfattende brukshistorikken gir trygghet ved spesifikasjonen av denne utprøvde hydrauliske komponenten.
