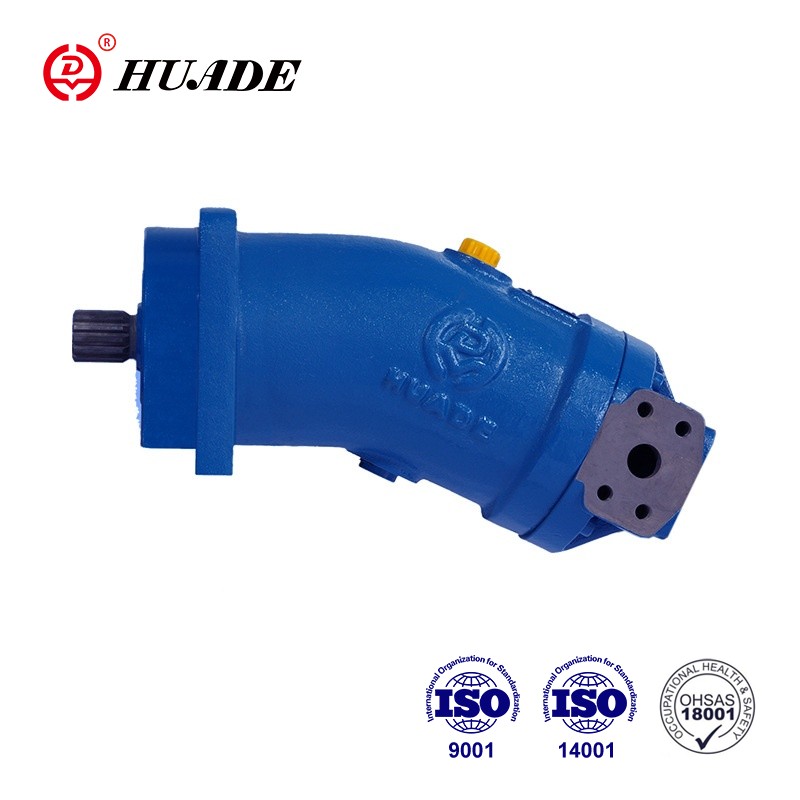

Axial stempel fast motorisk A2FE -serie 6

A2FE Series 6 Piston Fixed Displacement Motor spiller en viktig rolle i industrielle maskiner. På grunn av den høye hastigheten, store momentutgangen og forholdet mellom kraft og vekt, så vel som høy generell effektivitet, er det et ideelt valg for mange industrielle utstyr. Den overordnede og stabile arbeidsytelsen til A2FE -motoren gjør den til den foretrukne strømkilden i mange industrielle utstyr og maskiner.

 Product parameter of Axial Piston Fixed Motor A2FE Series 6

■ akselforsegling ... tillatt trykkbelastning

Levetiden til akselforseglingen påvirkes av hastigheten på det aksiale stempel enheten og kassen tappetrykk (saken trykk).

☑ Det gjennomsnittlige differensialtrykket på 2 bar mellom saken og omgivelsestrykket overskrides kanskje ikke varig overskredet ved normal driftstemperatur.

☑ For et høyere differensialtrykk med redusert hastighet, se diagram.

Momentre trykkpigger (t <0,1 s) på opptil 10 bar er tillatt. Levetiden til akselforseglingen avtar med en økning i frekvensen av trykkpigger.

☑ Sakstrykket må være lik eller høyere enn omgivelsene

■ strømningsretningen

■ Hastighetsområde

☑ Ingen grense for minimumshastighet NMIN. Hvis det kreves ensartethet i bevegelse, må hastighet NMIN ikke være mindre enn 50 o / min. Se tabell over verdier for maksimal hastighet.

■ Lang levetid

☑ Størrelser 250.355

☑ For lang levetid og bruk med HF -hydrauliske væsker. Identiske ytre dimensjoner som motor med standardlager. Etterfølgende konvertering til lang levetid er mulig.

☑Bearing og Case Flushing via Port U anbefales.

■ Porter

Porter	Port for	Diagram
A, b T	Arbeidende port Avløpsport

Produktfunksjon og påføring av aksial stempelfast motor A2FE -serie 6

Funksjoner:

Motor HD-A2FE-størrelser 28 ~ 355 Series 6

Nominelt trykk 400 bar maksimalt trykk 450 bar

■ Fast plug-in-motor med aksial konisk stempelrotasjonsgruppe av bøydaks

Design, for hydrostatiske stasjoner i åpne og lukkede kretsløp.

■ vidtrekkende integrasjon i mekanisk girkasse på grunn av innfelt montering

flens som ligger i midten av saken (ekstremt plassbesparende

konstruksjon)

■ Små dimensjoner, høy total effektivitet, komplett enhet, ferdig montert og

Testet, enkelt å installere, bare koble til den mekaniske girkassen, nei

konfigurasjonsspesifikasjoner som skal observeres når du installerer

Søknad:

A2FE Bent-Axis aksial stempelfast forskyvningsmotor kan brukes i konstruksjonsmaskiner, hydrauliske pumpestasjoner, borerigger, sprengningsmaskiner, papir som lager utstyr, veismaskiner og annet utstyr for å gi stabil og pålitelig strømstøtte for driften av dette utstyret.
