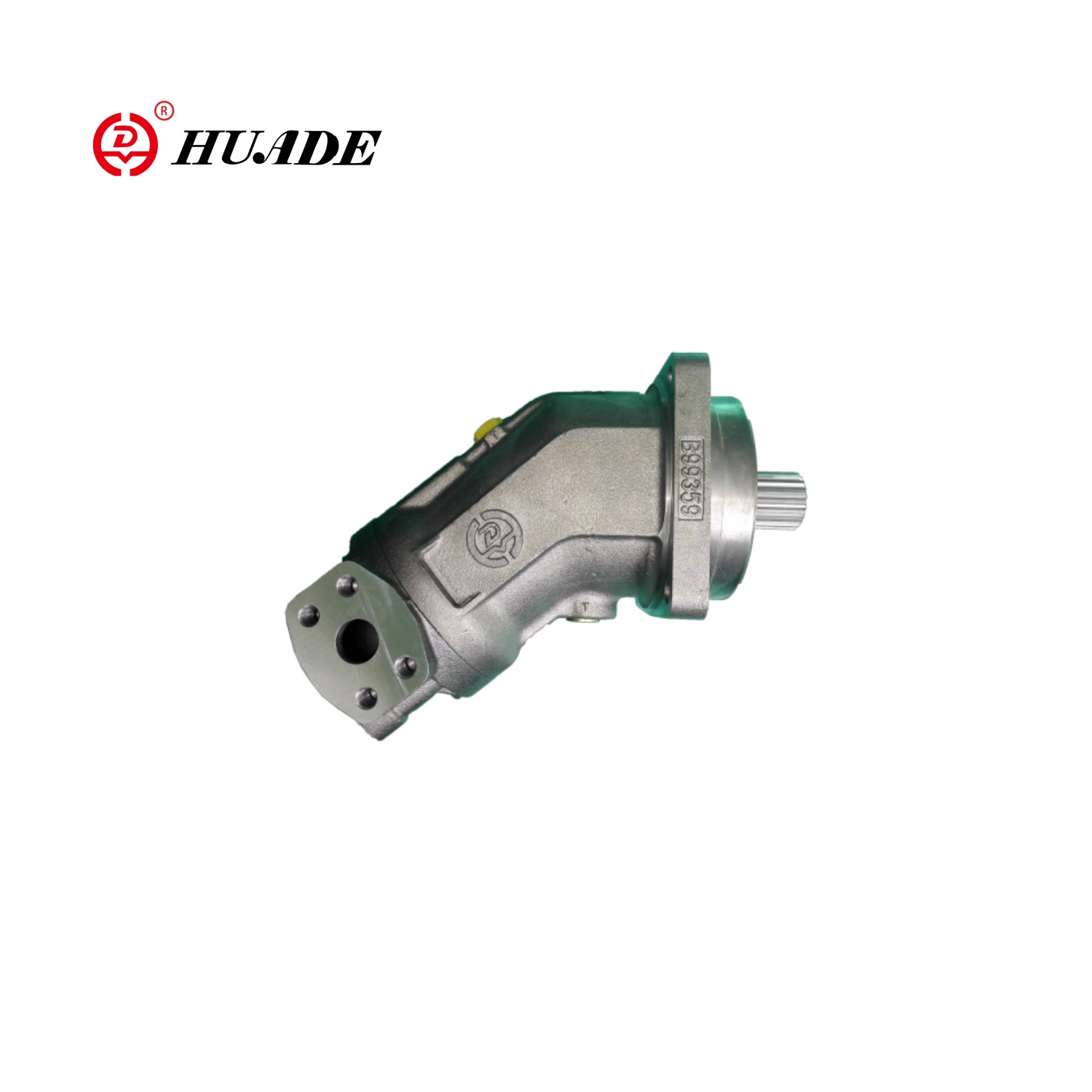

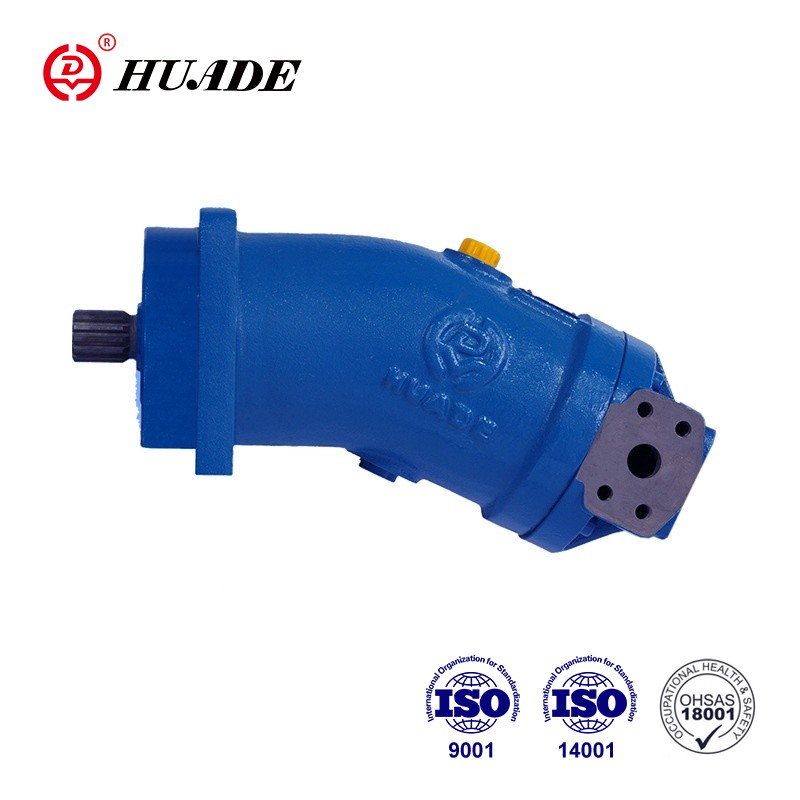

Axial stempel fast motor A2FM

Aksial stempelfast motor A2FM har ekstremt høy tilpasningsevne og fleksibilitet. Det er egnet for både åpne og lukkede kretsapplikasjoner. Motoren har egenskapene til kompakt design, høy generell effektivitet og økonomisk og praktisk anvendelse.

Produktparameter av aksial stempel fast motor A2FM

■ akselforsegling ... tillatt trykkbelastning

Levetiden til akselforseglingen påvirkes av hastigheten på det aksiale stempel enheten og kassen tappetrykk (saken trykk).

☑ Det gjennomsnittlige differensialtrykket på 2 bar mellom saken og omgivelsestrykket overskrides kanskje ikke varig overskredet ved normal driftstemperatur.

☑ For et høyere differensieltrykk med redusert hastighet, se diagram. Momentre trykkpigger (t <0,1 s) på opptil 10 bar er tillatt. Levetiden til akselforseglingen avtar med en økning i frekvensen av trykkpigger.

Sakstrykket må være lik eller høyere enn omgivelsestrykket.

■ Temperaturområde

☑ FKM -akseltetningen kan brukes til kassetemperaturer fra -25 ° C til +115 ° C

☑ For påføringstilfeller under -25 ° C er det nødvendig med en NBR -aksel (tillatt temperaturområde -40 ° C til +90 ° C). Oppgi NBR -aksel tetning i vanlig tekst når du bestiller. Kontakt oss.

■ strømningsretningen

■ Hastighetsområde

☑ Ingen grense for minimumshastighet NMIN. Hvis det kreves ensartethet i bevegelse, må hastighet NMIN ikke være mindre enn 50 o / min. Se tabell over verdier for maksimal hastighet.

■ Lang levetid

☑ Størrelser 250 ～ 500

☑ For lang levetid og bruk med HF -hydrauliske væsker. Identiske ytre dimensjoner som motor med standardlager. Etterfølgende konvertering til lang levetid er mulig.

☑Bearing og Case Flushing via Port U anbefales.

■ Flushing Flow ... anbefalt

Porter	Port for	Diagram
A, b T	Arbeidende port Avløpsport

Produktfunksjon og påføring av aksial stempel fast motor A2FM

Funksjoner:

Motor HD-A2FM-størrelser 5 ~ 500 serie 6

Nominelt trykk 400 bar/maksimalt trykk 450 bar

▶ Fast motor med aksial avsmalnet stempelrotasjonsgruppe av bøyd aksedesign, for

Hydrostatiske stasjoner i åpne og lukkede kretsløp

▶ For bruk i mobile og stasjonære applikasjoner er utgangshastigheten

Avhengig av strømmen av pumpen og forskyvningen av motoren.

▶ Fin graderte størrelser tillater vidtrekkende tilpasning til drivsaken

▶ Høy effekttetthet, små dimensjoner, høy total effektivitet, gode startkarakteristikker, økonomisk design, avsmalnet stempel i ett stykke med stempelringer for forsegling.

Søknad:

A2FM Axis aksial stempelfast forskyvningsmotor brukes mye i mobile maskiner og forskjellige industrielle anledninger, for eksempel gravemaskiner, kraner, lastere, ruller, betongmiksere og annet tungt maskineri og utstyr, samt metallurgi, gruvedrift, petroleum, kjemisk industri og annen Industrielle felt.
