I verden av hydrauliske systemer og væske Maskiner, stempelpumper spiller en avgjørende rolle i å generere høye trykk nødvendig for forskjellige industrielle applikasjoner. Blant de mange stempelstypene Pumper tilgjengelig, forstå skillet mellom generelle stempelpumper ogaksiale stempelpumperer viktig for ingeniører, teknikere og alle som jobber med hydraulisk utstyr. Denne omfattende guiden utforsker det grunnleggende Forskjeller mellom disse to pumpekategoriene, deres unike egenskaper, applikasjoner, og ytelseshensyn.
Forstå stempelpumper: Fundament
Stempelpumper representerer en bred kategori av Positive forskyvningspumper som bruker gjengjeldende stempler for å bevege væske gjennom et system. Det grunnleggende prinsippet involverer stempler som beveger seg frem og tilbake innen sylindere, og skaper vekslende sug og utslippsslag. I løpet av sugeslaget, stempelet skaper et vakuum som trekker væske inn i sylinder gjennom en innløpsventil. På utladningsslaget komprimerer stemplet Væsken og tvinger den ut gjennom en utløpsventil.
Denne grunnleggende mekanismen tillater stempel pumper for å generere ekstremt høyt trykk, noe som gjør dem uunnværlige i Bruksområder som krever presis trykkkontroll og pålitelig væskelevering. Allsidigheten til stempelpumpedesign har ført til mange konfigurasjoner, hver optimalisert for spesifikke driftsforhold og ytelseskrav.
Aksialstempelpumper: En spesialisert design
Aksiale stempelpumper representerer en spesifikk Undergruppe av stempelpumper preget av deres unike geometriske arrangement. I Disse pumpene, flere stempler er plassert parallelt med drivakselen, Derav uttrykket "aksial." Stemplene er vanligvis ordnet i en sirkulært mønster rundt den sentrale drivakselen, med bevegelsen kontrollert med en svineplate eller bøyd aksemekanisme.

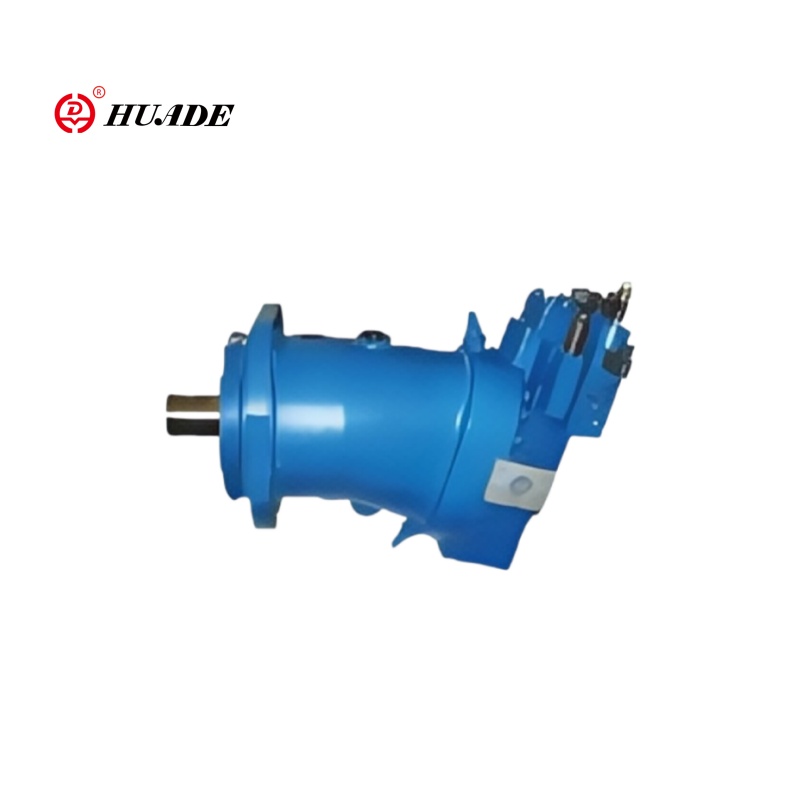

Swash Plate Design har stempler Det lysbildet i sylindere anordnet i en roterende sylinderblokk. Som blokken roterer, stemplene følger vinkelen på svineplaten, og skaper gjengjeldende bevegelse som er nødvendig for å pumpe handling. Bent Axis Design, Alternativt bruker du to sjakter i en vinkel til hverandre, med stempler koble den roterende sylinderblokken til en stasjonær ventilplate.
Viktige strukturelle forskjeller
Den mest tydelige forskjellen mellom Generelle stempelpumper og aksiale stempelpumper ligger i deres strukturelle konfigurasjon. Tradisjonelle stempelpumper bruker ofte radiale arrangementer der Stempel beveger seg vinkelrett på drivakselen, eller de kan bruke veivaksel Mekanismer som ligner på forbrenningsmotorer. Disse designene vanligvis har færre stempler, ofte fra en til seks sylindere.
Aksiale stempelpumper, omvendt, ofte Inkluder syv, ni eller flere stempler anordnet rundt den sentrale aksen. Dette Konfigurasjon med flere stempel gir flere fordeler, inkludert jevnere flyt Utgang, reduserte pulsasjoner og høyere forhold mellom kraft og vekt. Kompakten, Sylindriske hus av aksiale stempelpumper bidrar også til deres Romeffektiv design, noe som gjør dem ideelle for mobile hydrauliske applikasjoner.
Operative egenskaper og Ytelse
De operasjonelle forskjellene mellom disse Pumpetyper påvirker ytelsenes egenskaper betydelig. General Stempelpumper, spesielt de med færre sylindere, har en tendens til å produsere mer uttalte strømningspulsasjoner. Disse pulsasjonene kan forårsake vibrasjoner og støy i Hydrauliske systemer, selv om de kan dempes gjennom riktig systemdesign og akkumulatorplassering.
Aksiale stempelpumper, med deres multiplum Stempler og kontinuerlig rotasjon, leverer mye jevnere flyt med minimal pulsasjoner. Overlappingen av stempelstrøk skaper et mer konsistent trykk output, redusere systemvibrasjonen og forbedre det totale hydrauliske systemet effektivitet. Denne glatte operasjonen lager aksiale stempelpumper spesielt Passer for applikasjoner som krever presis kontroll og stille drift.
Hastighetsfunksjonene er også forskjellige betydelig mellom disse pumpetypene. Aksiale stempelpumper kan vanligvis operere med høyere rotasjonshastigheter, og når ofte 3000 o / min eller mer, mens Tradisjonelle stempelpumper kan være begrenset til lavere hastigheter på grunn av deres mekaniske Begrensninger og økt slitasje med høye hastigheter.
Trykk- og strømningsfunksjoner
Begge pumpetyper utmerker seg i høyt trykk Bruksområder, men deres evner varierer i forskjellige aspekter. Generelt stempel Pumper, spesielt de med større sylinderboringer, kan oppnå ekstremt Høyt trykk, noen ganger over 10.000 psi i spesialiserte applikasjoner. Imidlertid kan strømningshastighetene deres begrenses av sylinderstørrelsen og hjerneslaget hyppighet.
Aksialstempelpumper tilbyr utmerket trykk evner, typisk fra 3000 til 7000 psi i standardapplikasjoner, med noen spesialiserte enheter som når høyere trykk. Fordelen deres ligger i deres evne til å kombinere høyt trykk med betydelige strømningshastigheter på grunn av deres Flere stempler og høyhastighetsdrift. I tillegg mange aksiale stempel Pumper har variabel forskyvningsfunksjoner, slik at operatørene kan justere Strømningshastigheter mens du opprettholder trykket, og gir eksepsjonell systemfleksibilitet.
Applikasjonsdomener og bruk saker
Applikasjonsinnstillinger for disse pumpen Typer gjenspeiler deres operasjonelle egenskaper. Generelle stempelpumper finner omfattende bruk i applikasjoner der det kreves ekstremt høyt trykk, slikt Som hydrauliske presser, injeksjonsstøpemaskiner og spesialiserte industrielle utstyr. Deres robuste konstruksjon og evne til å håndtere periodisk plikt Sykluser gjør dem egnet for applikasjoner med varierende belastningskrav.
Aksialstempelpumper dominerer i mobil hydrauliske applikasjoner, inkludert anleggsutstyr, landbruk Maskiner og materialhåndteringssystemer. Deres kompakte design, glatt drift og variabel forskyvningsmuligheter gjør dem ideelle for systemer krever responsiv kontroll og effektiv drift. De er også utbredt i Industrielle applikasjoner som maskinverktøy, robotikk og automatisert Produksjonssystemer der presis bevegelseskontroll er essensielt.
Effektivitet og energihensyn
Energieffektivitet representerer en kritisk Hensyn i moderne hydrauliske systemer. Aksiale stempelpumper generelt demonstrere overlegen generell effektivitet på grunn av deres optimaliserte interne geometri og reduserte interne lekkasjestier. Den nøyaktige produksjonen Toleranser oppnåelig i aksiale stempelpumper, kombinert med deres avanserte Tetningsteknologier, bidrar til deres utmerkede volumetriske effektivitet.
Generelle stempelpumper kan utvise variere Effektivitetsnivåer avhengig av deres designkompleksitet og produksjon kvalitet. Enkelt- eller dobbeltvirkende stempelpumper kan oppnå høy effektivitet i Deres optimale driftsområder, men effektiviteten deres kan avta mer betydelig ved delvise belastninger sammenlignet med variabel forskyvning aksialt stempel Pumper.
Vedlikehold og operativt Hensyn
Vedlikeholdskrav er forskjellige vesentlig mellom disse pumpetypene. Generelle stempelpumper har ofte mer tilgjengelige komponenter, gjør rutinemessig vedlikehold og reparasjoner mer grei. Deres enklere design kan kreve mindre spesialisert kunnskap for feilsøking og service.
Aksiale stempelpumper, mens de er mer komplekse Internt innlemmer ofte avanserte diagnostiske evner og tilstand Overvåkingsfunksjoner. Deres forseglede konstruksjon og presisjonsproduksjon resulterer vanligvis i lengre serviceintervaller, selv om reparasjoner kan kreve Spesialisert kompetanse og utstyr når det er nødvendig.
