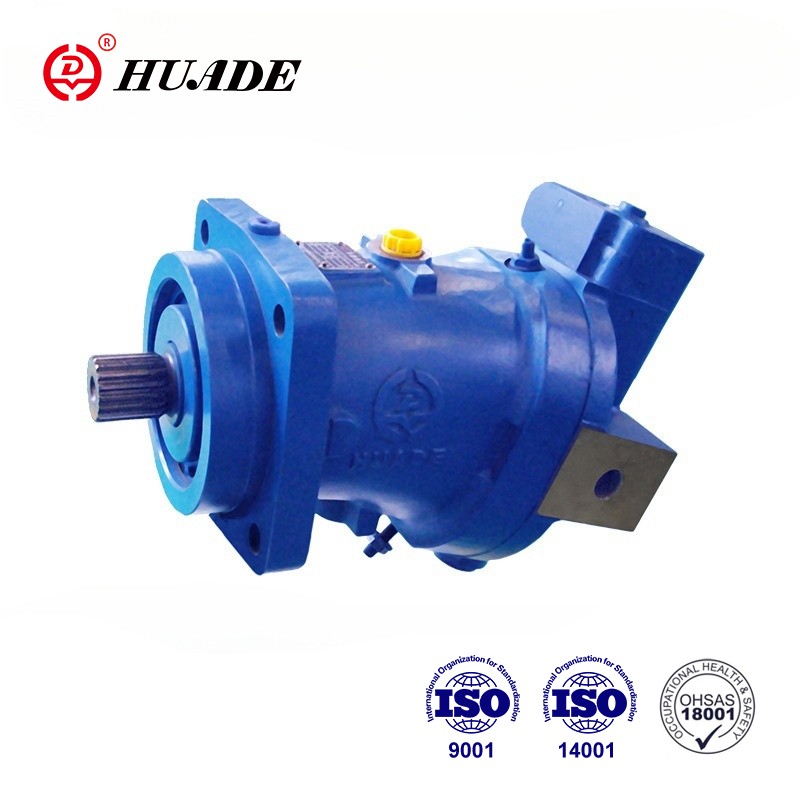

Hydrauliske aksiale stempelmotorerRepresentere en av de mest sofistikerte og effektive løsningene innen fluidkraftteknologi. Disse presisjons-konstruerte enhetene konverterer hydraulisk energi til rotasjon Mekanisk energi, noe som gjør dem uunnværlige i applikasjoner som spenner fra tunge anleggsutstyr til presisjonsproduksjonsmaskiner. Forståelse Deres operasjon avslører de elegante ingeniørprinsippene som gjør moderne hydrauliske systemer mulig.
Det grunnleggende prinsippet
I kjernen, en hydraulisk aksial stempelmotor opererer etter Pascals prinsipp, som sier at presset som ble brukt på en Begrenset væske overføres likt i alle retninger. Motorhognen Dette prinsippet ved å bruke trykkhydraulisk væske for å drive stempler anordnet I et sirkulært mønster rundt en sentral akse. Når disse stemplene beveger seg tilbake og frem, de skaper rotasjonsbevegelse gjennom en nøye designet mekanisk koblingssystem.
Begrepet "aksial" refererer til orientering av stemplene, som er plassert parallelt med motorens hoved rotasjonsakse. Dette arrangementet skiller seg fra radiale stempelmotorer, hvor Stempel er plassert vinkelrett på aksen. Den aksiale konfigurasjonen tilbyr distinkte fordeler når det gjelder krafttetthet, effektivitet og kompakthet.
Kjernekomponenter og deres funksjoner
Sylinderblokken
Sylinderblokken fungerer som hjertet av motoren, som inneholder flere nøyaktig maskinerte sylindere arrangert Symmetrisk rundt den sentrale aksen. Vanligvis har motorer mellom fem og ni sylindere, med syv som en vanlig konfigurasjon. Hver sylinder huser et stempel som beveger seg aksialt når hydraulisk trykk påføres. De Sylinderblokken roterer som en enhet, drevet av den kollektive handlingen av alle stempler.
Stempler og koblingselementer
Individuelle stempler passer tett innenfor hver Sylinder, forseglet med presisjonsringer for å forhindre intern lekkasje. Hvert stempel kobles til en tilkoblingsstang eller tøffelpute, som overfører den lineære bevegelsen av stempelet til rotasjonsbevegelse. Disse tilkoblingselementene må tåle Enorme krefter mens du opprettholder presis innretting gjennom rotasjonen syklus.
Swash -platen
Swashplaten representerer kanskje mest genial komponent i den aksiale stempelmotoren. Denne vinklede platen, også kalt en Cam Plate, konverterer den lineære bevegelsen av stemplene til rotasjonsbevegelse. Som Sylinderblokken roterer, stemplene følger konturen til svineplaten, beveger seg inn og ut av sylindrene. Vinkelen på svineplaten direkte bestemmer forskyvningen av hvert stempelslag, og i variabel forskyvning Motorer, denne vinkelen kan justeres for å kontrollere motorhastighet og dreiemoment.
Ventilplate og port timing
Ventilplaten styrer tidspunktet for Hydraulisk væskestrøm til og fra hver sylinder. Denne stasjonære komponenten Funksjoner nøyaktig plasserte porter som samsvarer med den roterende sylinderen blokkere. Når hver sylinder roterer forbi ventilplaten, kobles den vekselvis til høytrykksinnløps- og lavtrykksuttaket, og sikrer at stempler Motta trykkvæske i nøyaktig riktig øyeblikk i syklusen.
Driftssyklusen
Driften av et hydraulisk aksialstempel Motor følger en nøye orkestrert syklus som gjentar seg kontinuerlig så lenge etter hvert som trykkvæske tilføres.
Inntaksfase
I løpet av inntaksfasen begynner et stempel dets ytre hjerneslag når sylinderen stemmer overens med høytrykksporten på ventilplate. Pressualisert hydraulisk væske skynder seg inn i den ekspanderende sylinderen plass, skyve mot stempelet. Kraften som genereres avhenger av begge hydraulisk trykk og det effektive området av stempelet.
Kraftfase
Når sylinderen fortsetter å rotere, er Stempel når maksimal forlengelse og begynner sitt innvendige slag. Trykk væske fanget i sylinderen utøver kraft på stempelet, som overfører dette Kraft gjennom koblingsstangen til svakeplaten. Siden svakeplaten er Fikset i en vinkel, skaper denne aksiale kraften et rotasjonsmoment, og bidrar med til motorens utgangsmoment.
Eksosfase
Når sylinderen stemmer overens med Lavtrykksport, komprimerte væske blir utvist når stempelet fullfører det Innvendig hjerneslag. Denne timingen sikrer at hver sylinder tømmes for brukt væske Før du begynner neste inntakssyklus. Den nøyaktige tidspunktet for denne ventilaksjonen er avgjørende for å opprettholde jevn drift og forhindre trykktap.
Variabel forskyvningsteknologi
Mange moderne aksiale stempelmotorer har Variabel forskyvningsevne, oppnådd ved å justere vinkelvinkelen. Når vinkelen vinkelen øker, opplever stempler lengre slag, noe som resulterer i større forskyvning per revolusjon og høyere dreiemoment ved lavere hastigheter. Motsatt reduserer vinkelen på svineplatenes forskyvning, Tillater høyere rotasjonshastigheter med redusert dreiemoment.
Denne variable forskyvningsfunksjonen gir Eksepsjonell kontrollfleksibilitet. Elektroniske kontroller kan automatisk justere Swash -platevinkelen basert på belastningskrav, optimaliserer effektiviteten på tvers av et bredt spekter av driftsforhold. Noen avanserte systemer kan til og med oppnå Null forskyvning, og stopper motoren effektivt uten å avbryte hydraulisk strømning.
Effektivitet og ytelse Egenskaper
Hydrauliske aksiale stempelmotorer oppnår Bemerkelsesverdig høye effektivitetsnivåer, ofte over 95% i optimal drift forhold. Denne effektiviteten stammer fra flere designfaktorer, inkludert Minimal intern lekkasje, presise komponenttoleranser og optimalisert væske Dynamikk. Det aksiale ordningen bidrar til denne effektiviteten ved å skaffe Balanserte radiale krefter som reduserer lagerbelastningen og mekanisk friksjon.
Power-to-Weight-forholdet mellom disse motorene er eksepsjonelle, noe som gjør dem ideelle for mobile applikasjoner der vekt er kritisk. En enkelt motor kan gi et enormt dreiemoment mens du opprettholder relativt kompakte dimensjoner. I tillegg den iboende overbelastningsbeskyttelsen av hydrauliske systemer betyr at disse motorene kan håndtere midlertidige overbelastninger uten skader.
Applikasjoner og fordeler
Hydrauliske aksiale stempelmotorer finner Søknader på tvers av mange bransjer. I byggeutstyr driver de Sporene til gravemaskiner og hjulene til lastere. Marine applikasjoner inkluderer Ankervindlasser og fremdriftssystemer. Industrielle bruksområder spekter fra transportør kjører til maskinverktøyspindler.
Fordelene med aksiale stempelmotorer strekke seg utover deres høye effektivitet og krafttetthet. De tilbyr utmerket hastighetskontroll, kan fungere i begge retninger med like ytelse, og Gi øyeblikkelig start- og stoppfunksjoner. Deres evne til å opprettholde Konstant dreiemoment over varierende hastigheter gjør dem ideelle for applikasjoner krever presis bevegelseskontroll.
