Når hydrauliske systemer trenger å holde tung last trygt eller forhindre uønsket væsketilbakestrømning, tyr ingeniører ofte til pilotstyrte tilbakeslagsventiler. Blant disse skiller SL-typen produsert av Bosch Rexroth seg ut som en pålitelig løsning for industrielle og mobile utstyrsapplikasjoner. Denne veiledningen forklarer hva som gjør den pilotstyrte tilbakeslagsventilen SL forskjellig fra andre ventiltyper, hvordan den fungerer, og når du bør vurdere å bruke den i ditt hydrauliske system.

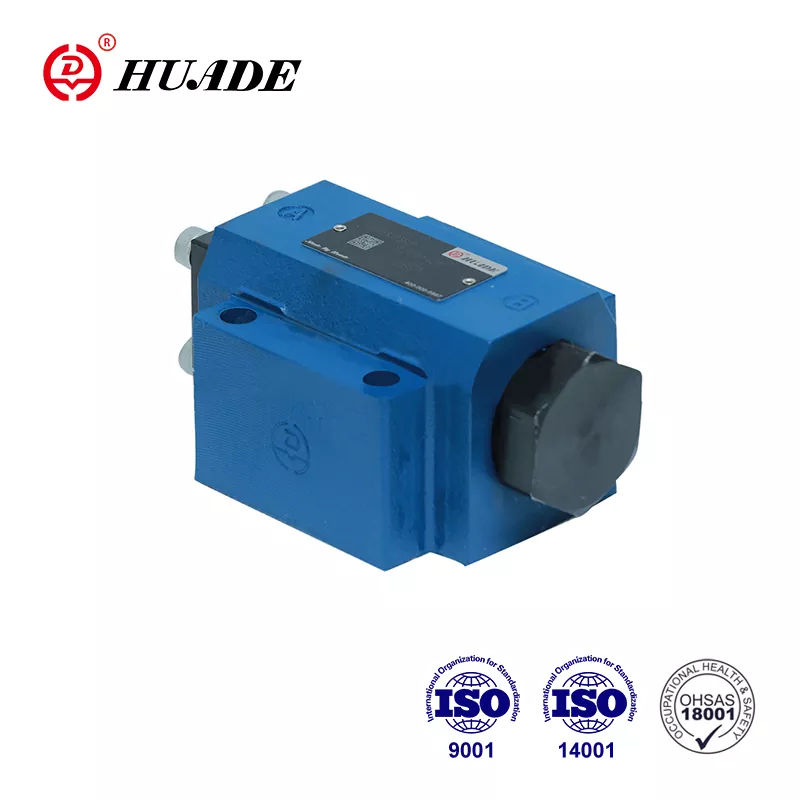

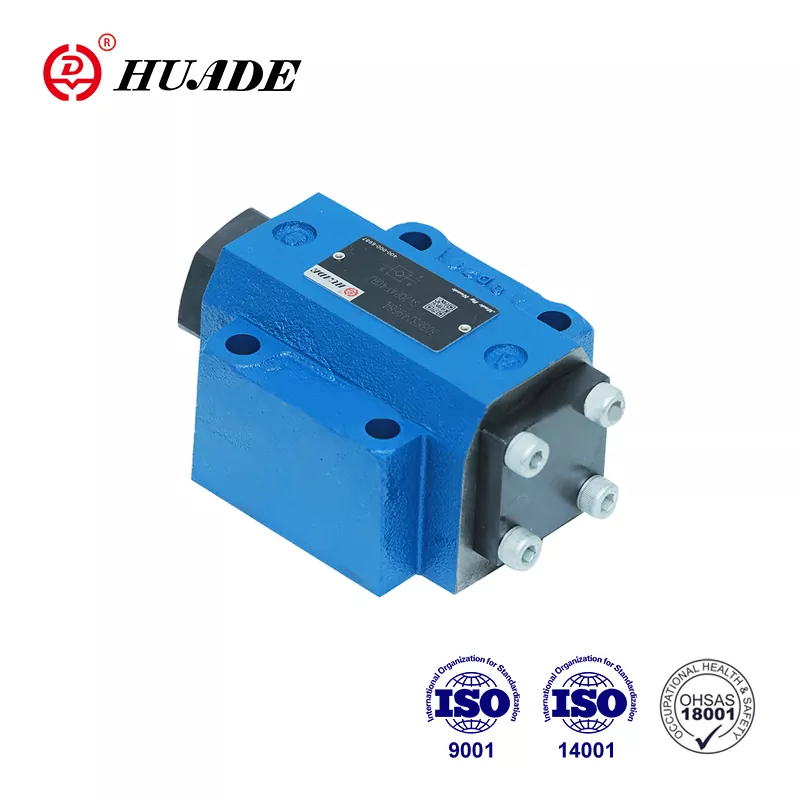

Hva er en pilotbetjent tilbakeslagsventil SL?
En pilotstyrt tilbakeslagsventil SL er en hydraulisk komponent som lar væske strømme fritt i én retning mens den blokkerer strømmen i motsatt retning til et pilotsignal slipper den. "SL"-betegnelsen refererer spesifikt til Bosch Rexroths eksterne dreneringsvariant av SV-serien, designet for applikasjoner der pilotoljen må dreneres separat fra hovedkretsen.
Ventilen bruker en tallerkendesign og kan monteres på en underplate eller kobles til gjennom gjengede porter. Når væske strømmer fra port A til port B, åpnes ventilen lett med minimal motstand. Når trykk prøver å skyve væske tilbake fra B til A, tetter ventilen fullstendig med null lekkasje. Den eneste måten å åpne ventilen i revers er ved å bruke pilottrykk på port X, som mekanisk løfter tallerkenen og tillater kontrollert strømning.
Hovedforskjellen mellom den pilotstyrte tilbakeslagsventilen SL og standard SV-modellen ligger i den eksterne dreneringsfunksjonen. Mens SV-ventiler tapper pilotolje internt tilbake i systemet, leder SL-ventiler denne oljen ut gjennom en separat port Y. Denne eksterne dreneringen gir designere mer fleksibilitet når de bygger komplekse hydrauliske kretser, spesielt når pilotdreneringen må kobles til tanken uavhengig eller når intern drenering kan forårsake trykkforstyrrelser.
Hvordan den pilotstyrte tilbakeslagsventilen SL fungerer
Å forstå arbeidsprinsippet til en pilotstyrt tilbakeslagsventil SL bidrar til å forklare hvorfor den fungerer så godt i lastholdende applikasjoner. Ventilen inneholder flere nøkkelkomponenter: en hoveddel, en primær tallerken, en pilotventil, kompresjonsfjærer og et kontrollstempel. Disse delene jobber sammen for å lage tre forskjellige driftsmoduser.
Under fri flyt fra A til B, skyver hydraulikkvæske direkte mot tallerkenventilen, og åpner den med svært liten motstand. Trykkfallet over ventilen forblir under 5 bar ved nominelle strømningshastigheter, noe som betyr minimalt energitap. Denne frie strømningsretningen kobles vanligvis til pumpesiden av din hydrauliske krets.
Når trykket bygges i motsatt retning fra B til A, kombineres systemtrykket med fjærkraft for å presse tallerkenventilen fast mot setet. Dette skaper en komplett tetning uten lekkasje, noe som er avgjørende for å holde lasten på plass. En vertikal hydraulisk sylinder, for eksempel, vil ikke drive nedover selv under full belastning fordi den pilotstyrte tilbakeslagsventilen SL opprettholder perfekt blokkering.
Den tredje modusen aktiveres når du legger pilottrykk på port X. Dette trykket virker på kontrollstemplet, som har større overflate enn hovedventilen. Den mekaniske fordelen lar relativt lavt pilottrykk overvinne høyt systemtrykk på den blokkerte siden. I SL-konfigurasjonen skiller den eksterne dreneringsporten Y pilotkammeret fra port A, og sikrer at kun det tiltenkte kontrolltrykket virker på stempelet uten forstyrrelser fra lastsiden.
Noen pilotstyrte tilbakeslagsventiler SL-modeller inkluderer en dekompresjonsfunksjon, identifisert med bokstaven "A" i modellbetegnelsen. Disse ventilene har en liten kuleventil som åpnes litt før hovedventilen løftes. Denne trinnvise åpningen frigjør gradvis innestengt trykk, og reduserer støt og støy i hydraulikksystemet. "B"-varianten åpner direkte uten dette føråpningstrinnet, og gir raskere respons, men potensielt genererer flere trykktopper.
Minimum pilottrykk som kreves avhenger av lasttrykket du må overvinne. Ingeniører beregner dette ved å bruke formelen: pilottrykket skal være mindre enn lasttrykket multiplisert med forholdet mellom tallerkenarealet og kontrollstempelområdet. For praktiske formål trenger de fleste pilotstyrte tilbakeslagsventiler SL-modeller minst 5 bar pilottrykk for å begynne å åpne, med det nøyaktige kravet som varierer basert på belastningsforhold og ventilstørrelse.
Tekniske spesifikasjoner og ytelsesdata
Bosch Rexroth produserer pilotstyrte tilbakeslagsventiler SL-modeller i nominelle størrelser fra NG10 til NG32, og dekker et bredt spekter av industrielle bruksområder. Disse ventilene håndterer maksimalt trykk på opptil 315 bar og strømningshastigheter som når 550 liter per minutt, noe som gjør dem egnet for krevende hydraulikksystemer.
Den minste NG10-størrelsen fungerer bra for kompakte maskiner, og håndterer opptil 100 liter per minutt med et kontrollvolum på bare 2,5 kubikkcentimeter ved port X. Mellomklasse NG16- og NG20-ventiler støtter strømningshastigheter på opptil 300 liter per minutt, mens de største NG25- og NG32-modellene har plass til tungt utstyr per minutt for 550 liter industrielt utstyr. Hver størrelse opprettholder det samme maksimale arbeidstrykket på 315 bar, selv om kontrolltrykket kan variere fra 5 til 315 bar, avhengig av dine applikasjonsbehov.
Vekthensyn er viktige for designere av mobilt utstyr. En NG10 pilotstyrt tilbakeslagsventil SL i monteringskonfigurasjon for underplate veier omtrent 1,8 kilo, mens NG32-modellen når 7,8 kilo. Gjengede tilkoblingsversjoner legger til omtrent 0,3 kilo til disse tallene. De fysiske dimensjonene varierer tilsvarende, med NG10 som måler omtrent 100,8 millimeter i lengde og bruker G1/4 portgjenger, mens NG32 strekker seg til 140 millimeter med G1 1/2 porter.
Temperaturytelse dekker typiske industrielle forhold. Med standard NBR-tetninger fungerer den pilotstyrte tilbakeslagsventilen SL pålitelig fra minus 30 grader Celsius til positiv 80 grader Celsius. Hvis applikasjonen din involverer høyere temperaturer eller aggressive væsker, gir FKM tetningsmateriale bedre motstand. Ventilen aksepterer hydrauliske væsker med viskositet fra 2,8 til 500 kvadratmillimeter per sekund, selv om optimal ytelse oppstår med standard HLP46-olje ved 40 grader Celsius.
Kontamineringskontroll er fortsatt kritisk for lang ventillevetid. Bosch Rexroth anbefaler å opprettholde væskerenhet til ISO 4406 klasse 20/18/15 eller bedre. Å følge deres RE 50070-filtreringsstandarder bidrar til å forhindre at pilotpassasjene tetter seg, som er en av de vanligste feilmodusene for pilotstyrte tilbakeslagsventiler.
Velge riktig modell for applikasjonen din
Valget mellom forskjellige pilotstyrte tilbakeslagsventiler SL-varianter avhenger av flere faktorer i utformingen av ditt hydrauliske system. Den grunnleggende enkeltpilot SL-konfigurasjonen fungerer bra når du trenger å kontrollere flyten i bare én retning. Dette oppsettet er vanlig i vertikale sylinderapplikasjoner der tyngdekraften prøver å trekke lasten ned og du trenger fjernutløserevne.
Doble pilotversjoner gir kontroll i begge retninger, noe som gjør dem ideelle for dobbeltvirkende sylindre som krever lastholding i begge ender av slaget. Anleggsutstyr som gravemaskinarmer bruker ofte denne konfigurasjonen for å forhindre drift i begge retninger når operatøren slipper kontrollene. Den doble pilotfunksjonen til den pilotstyrte tilbakeslagsventilen SL sikrer at lasten forblir nøyaktig der den er plassert, uavhengig av ytre krefter.
Dekompresjonsalternativet blir viktig når systemet ditt opplever høye trykkforskjeller eller når plutselig trykkutløsning kan skade komponenter. Type A-modeller med foråpningstrinnet med kuleventil reduserer støt i hydraulikkledningene og minimerer støy under ventilbytte. Dette gjør dem å foretrekke for bruksområder der operatørkomfort er viktig eller hvor trykktopper kan skade sensitive komponenter. Type B-modeller uten forhåndsåpning reagerer raskere og fungerer godt når rask ventilaktivering er viktigere enn gradvis trykkutløsning.
Valg av tilkoblingsmetode avhenger av systemarkitekturen din. Montering av underplate i henhold til DIN 24340-standarder tillater kompakt manifoldintegrasjon og renere rørlegging, spesielt verdifullt i mobilt utstyr der plassen er begrenset. Gjengeforbindelser gir mer fleksibilitet for ettermonteringsapplikasjoner eller systemer der manifoldmontering ikke er praktisk. Den pilotstyrte tilbakeslagsventilen SL støtter begge tilnærmingene med kompatible dimensjoner.
Justering av åpningstrykk gir en annen innstillingsparameter. Standardmodeller bruker fjærforspenningsinnstillinger mellom 1,5 og 10 bar, som bestemmer hvor mye reverstrykk som bygges før hovedventilen sitter godt fast. Lavere åpningstrykk gir lettere fri flyt, men kan føre til at ventilen setter seg tilbake senere under trykkfall. Høyere åpningstrykk sikrer positiv plassering, men øker trykkfallet i fri strømningsretning.
Der pilotstyrte tilbakeslagsventiler SL yter best
Industriell automasjon er avhengig av pilotstyrt tilbakeslagsventil SL-teknologi for presis lastkontroll. Produksjonspresser bruker disse ventilene for å opprettholde stempelposisjonen under pressesykluser, og forhindrer at den tunge øvre platen driver når det hydrauliske trykket faller. Sprøytestøpemaskiner bruker lignende oppsett for å holde formhalvdelene låst under høy klemkraft, noe som sikrer jevn delkvalitet.
Mobilt utstyr representerer kanskje det største bruksområdet for den pilotstyrte tilbakeslagsventilen SL. Gravemaskiner, hjullastere og traktorgravere trenger alle pålitelig lastholding i bom-, stokk- og skuffekretsene. Når en operatør parkerer maskinen med skuffen hevet, forhindrer den pilotstyrte tilbakeslagsventilen at lasten kryper nedover på grunn av sylindertetningslekkasje eller termisk ekspansjon av innestengt olje. Den eksterne dreneringskonfigurasjonen til SL-ventiler fungerer spesielt godt i disse applikasjonene fordi den unngår intern trykktilbakemelding som kan forårsake ustabilitet.
Kranapplikasjoner krever enda høyere pålitelighet fordi lastfall skaper alvorlige sikkerhetsrisikoer. Støttebensstabilisatorer på mobilkraner bruker pilotstyrte tilbakeslagsventiler SL for å opprettholde posisjonen i dager eller uker under utvidede løft. Nulllekkasjekarakteristikken sikrer at kranen holder seg vannrett gjennom hele operasjonen. Mange krandesign inkluderer doble pilotstyrte tilbakeslagsventiler på begge sider av hver sylinder, noe som skaper redundant lastholding som fortsetter å fungere selv om en ventil svikter.
Vannbehandlingsanlegg har oppdaget at pilotstyrte tilbakeslagsventil SL-modeller forenkler vedlikeholdsprosedyrer. Pumpestasjoner bruker disse ventilene til å isolere motorer under service mens de tillater fjernaktivering for omvendt spyling av filtre. Det eksterne pilotavløpet lar vedlikeholdspersonell kontrollere ventilen fra sikker avstand, og holder arbeidere borte fra høytrykkssoner. Denne fjernfunksjonen reduserer nedetid og forbedrer sikkerheten sammenlignet med manuelt betjente isolasjonsventiler.
Styresystemer for stigning i vindturbinblader representerer et voksende bruksområde for pilotstyrte tilbakeslagsventiler. Hvert blad kobles til hydrauliske sylindre som justerer vinkelen i forhold til vinden. Den pilotstyrte tilbakeslagsventilen SL holder bladposisjonen under normal drift samtidig som den tillater rask justering når vindforholdene endrer seg. Nulllekkasjespesifikasjonen betyr noe her fordi selv små bladvinkelendringer påvirker turbineffektiviteten og strukturell belastning.
Materialhåndteringsutstyr som gaffeltrucker drar nytte av den nøyaktige kontrollen disse ventilene gir. Mastløftsylindrene må holde last i enhver høyde uten avdrift, noe den pilotstyrte tilbakeslagsventilen SL oppnår pålitelig. Den doble pilotvarianten tillater kontrollert senking selv under tung belastning ved å modulere pilottrykket for å skape jevn nedstigning i stedet for fritt fall.
Fordeler som får SL-ventiler til å skille seg ut
Den viktigste fordelen med en pilotstyrt tilbakeslagsventil SL er dens nulllekkasjekarakteristikk i blokkert retning. I motsetning til direktevirkende tilbakeslagsventiler som kan sive litt under høyt trykk, eller motvektsventiler som iboende har en viss kontrollert lekkasje, skaper SL-ventilen en perfekt tetning. Dette har avgjørende betydning for statisk lastholding der selv mindre drift akkumuleres over tid til betydelige posisjonsfeil.
Fjernkontrollfunksjonen utvider operatørens rekkevidde og forbedrer sikkerheten. Ved å bruke pilottrykk fra et fjerntliggende sted, kan du frigjøre laster uten å stå i nærheten av potensielt farlig utstyr. Nødstoppsystemer kan også integreres med pilotstyrte tilbakeslagsventil SL-kretser, og frigjør automatisk fastklemt last når sikkerhetssperringene aktiveres. Denne fleksibiliteten viser seg å være verdifull i automatiserte systemer der menneskelig intervensjon må minimeres.
Høy strømningskapasitet i forhold til ventilstørrelse hjelper systemdesignere med å minimere komponentmengden. De største pilotstyrte tilbakeslagsventilene SL-modellene håndterer 550 liter per minutt, tilstrekkelig for de fleste industrielle sylindre, samtidig som de opprettholder kompakte monteringsdimensjoner. Denne høye strømningsevnen kommer med lavt trykkfall i fristrømningsretningen, typisk under 5 bar ved nominelle strømningshastigheter, noe som betyr mindre sløsing med energi og kjøligere driftstemperaturer.
Rask respons på skiftende forhold gir pilotstyrte tilbakeslagsventiler en fordel i dynamiske applikasjoner. Når pilottrykket påføres, åpnes ventilen raskt, og når pilottrykket slippes, lukker fjæren og systemtrykket tallerkenen nesten umiddelbart. Dekompresjonsvariantene bremser denne handlingen bevisst for å redusere støt, men selv disse modellene reagerer raskere enn alternative ventiltyper som er avhengige av væskefriksjon eller kompliserte målekretser.
Toveis fleksibilitet i doble pilotkonfigurasjoner eliminerer behovet for flere ventiler i komplekse kretsløp. En enkelt pilotstyrt tilbakeslagsventil SL med doble pilotinnganger kan erstatte to separate ventiler i applikasjoner som krever lastholding i begge retninger. Dette reduserer antall deler, potensielle lekkasjepunkter og generell systemkompleksitet samtidig som det forbedrer påliteligheten gjennom færre komponenter.
Forstå begrensningene og risikoene
Strukturell kompleksitet skaper den primære ulempen med pilotstyrte tilbakeslagsventiler SL-design sammenlignet med enklere direktevirkende ventiler. Tilleggskomponentene, inkludert pilotplugger, kontrollstempler og eksterne dreneringspassasjer øker produksjonskostnadene og skaper flere potensielle feilpunkter. Små pilotpassasjer er spesielt sårbare for forurensning, som kan blokkere styresignalet og forhindre at ventilen åpner seg ved behov.
Vedlikeholdskravene er høyere for pilotstyrte tilbakeslagsventiler enn for enklere alternativer. Pilotpassasjene trenger regelmessig inspeksjon og rengjøring for å forhindre tilstopping. Tetningsslitasje på både hovedventilen og pilotventilen krever periodisk utskifting, vanligvis ved bruk av enten NBR- eller FKM-materialer avhengig av væske- og temperaturforhold. Disse vedlikeholdsoppgavene krever mer teknisk kunnskap enn å betjene en grunnleggende tilbakeslagsventil, og krever potensielt spesialisert opplæring av vedlikeholdspersonell.
Dynamiske belastningsapplikasjoner kan forårsake skravlingproblemer med pilotstyrte tilbakeslagsventil SL-modeller. Når laster oscillerer eller vibrerer, kan ventilen gjentatte ganger åpne og lukke ved sitt terskeltrykk, noe som skaper støy og akselerert slitasje. Motbalanseventiler håndterer disse dynamiske forholdene mer jevnt gjennom deres progressive åpningsegenskaper. Hvis applikasjonen din involverer konstant lastbevegelse i stedet for statisk holding, kan det hende at en pilotstyrt tilbakeslagsventil ikke er det beste valget.
Termiske ekspansjonseffekter utgjør en subtil, men reell risiko i pilotopererte tilbakeslagsventilapplikasjoner. Når hydraulikkolje som er fanget mellom en lukket ventil og en last varmes opp, utvider den seg og øker trykket. Ingeniører kaller noen ganger denne "termisk lås" fordi trykkøkningen kan bli så kraftig at pilotsignalet ikke kan overvinne det. Temperaturøkninger rundt 10 grader Celsius kan generere trykkøkninger på over 100 bar i innestengte volumer. Utforming av termiske avlastningsventiler eller å vurdere temperaturstabile væsker bidrar til å redusere denne risikoen.
Kostnadshensyn gjør pilotstyrte tilbakeslagsventiler SL-modeller mindre attraktive for enkle bruksområder. En grunnleggende direktevirkende tilbakeslagsventil koster betydelig mindre og fungerer utmerket for enkel tilbakestrømningsforebygging der lastholding ikke er nødvendig. De sofistikerte kontrollfunksjonene til en SL-ventil rettferdiggjør bare deres høyere pris når applikasjonen din spesifikt trenger fjernutløserfunksjon, null lekkasje eller presis toveiskontroll.
Sammenligning av SL-ventiler med alternative løsninger
Direktevirkende tilbakeslagsventiler representerer det enkleste alternativet til en pilotstyrt tilbakeslagsventil SL. Disse grunnleggende ventilene bruker væsketrykk alene for å løfte tallerkenen mot en lett fjær, og tillater strømning i én retning mens den blokkerer omvendt strømning. De reagerer veldig raskt og koster mye mindre enn pilotdrevne design. Direktevirkende tilbakeslagsventiler kan imidlertid lekke litt under høyt trykk, slites raskere på grunn av direkte væskestøt på tallerkenventilen, og kan ikke fjernåpnes i motsatt retning. De fungerer godt for pumpeutløpsbeskyttelse eller grunnleggende linjeisolering, men oppfyller ikke kravene til ekte lastholding.
Motbalanseventiler kombinerer en trykkavlastningsfunksjon med tilbakeslagsventiloppførsel, og skaper jevn kontroll for dynamiske belastninger. Disse ventilene modulerer åpning basert på lasttrykk, og tillater kontrollert nedstigning av vertikale laster samtidig som mottrykket opprettholdes for å forhindre løping. De utmerker seg i bevegelseskontroll for mobilt utstyr der laster hele tiden beveger seg, som krantaljer eller løfteporter til kjøretøy. Avveiningen er at motvektsventiler alltid har en viss kontrollert lekkasje og koster mer enn enten direktevirkende eller pilotstyrte tilbakeslagsventiler. For statisk lastholding der ingen bevegelse er ønsket, gir en pilotbetjent tilbakeslagsventil SL bedre ytelse til lavere kostnad.
Elektrisk styrte magnetventiler tilbyr et annet alternativ for fjernutløser. Disse ventilene bruker elektromagnetiske spoler for å skifte innvendige spoler eller tallerkener, og gir av/på-kontroll uten å kreve pilottrykk. De fungerer godt i systemer med elektronisk kontrollarkitektur og kan integreres direkte med PLSer og annet automasjonsutstyr. Imidlertid har magnetventiler vanligvis lavere strømningskapasitet enn pilotstyrte tilbakeslagsventiler av samme størrelse, genererer varme under kontinuerlig energitilførsel og trenger elektrisk kraft for å opprettholde åpne posisjoner. Den pilotstyrte tilbakeslagsventilen SL vinner i applikasjoner der hydraulisk kraft er lett tilgjengelig og elektrisk kompleksitet bør minimeres.
Hydrauliske sikringer representerer et spesialisert alternativ for sikkerhetskritisk lastholding. Disse enhetene lukkes automatisk når de oppdager for høye strømningshastigheter som kan indikere en sprukket slange eller ødelagt kobling. De gir nødbeskyttelse som pilotstyrte tilbakeslagsventiler ikke kan tilby. Sikringer gir imidlertid ikke fjernutløserevne og kan utløses falskt ved lovlige forhold med høy strømning. Mange ingeniører kombinerer begge teknologiene ved å bruke en pilotstyrt tilbakeslagsventil SL for normal kontroll og en hydraulisk sikring for nødsikkerhet.
Vedlikeholdspraksis som forlenger levetiden
Regelmessige inspeksjonsplaner holder pilotstyrte tilbakeslagsventil SL-systemer i drift pålitelig. Månedlige visuelle kontroller bør se etter ekstern oljelekkasje rundt tetninger og monteringsoverflater. Selv små lekkasjer indikerer forseglingsdegradering som vil forverres over tid. Å lytte etter uvanlige lyder under ventildrift kan avdekke problemer før fullstendig feil oppstår. Skravling eller hvinende lyder betyr ofte ustabile trykkforhold eller slitte trykkflater.
Vedlikehold av væskerenhet beskytter de små pilotpassasjene som gjør pilotstyrte tilbakeslagsventiler sårbare for forurensning. Å følge kravene til ISO 4406 renhetsklasse 20/18/15 betyr at filtreringssystemet ditt fanger opp partikler før de kan sette seg i kontrollåpninger. Bruk av riktig hydraulikkolje uten vannforurensning forhindrer korrosjon av innvendige overflater. Mange vedlikeholdsprogrammer inkluderer kvartalsvis oljeprøvetaking og analyse for å bekrefte at forurensningsnivåene holder seg innenfor akseptable områder.
Pilotlinjeinspeksjon fortjener spesiell oppmerksomhet fordi disse rørene og passasjene med liten diameter tettes lett. Frakopling og tilbakespyling av pilotlinjer fjerner årlig akkumulert rusk. Tilbakeslagsventiler i pilotkretsen bør rengjøres eller skiftes ut hvis de viser tegn til å sette seg fast. Testing av pilottrykk med en måler bekrefter at tilstrekkelig kontrollsignal når port X når du kommanderer den pilotstyrte tilbakeslagsventilen SL til å åpne.
Intervaller for utskifting av tetninger avhenger av driftsforholdene, men forekommer vanligvis hvert annet til femte år. NBR-tetninger varer lenger ved bruk med moderate temperaturer, mens FKM-tetninger tåler høyere temperaturer og aggressive væsker, men koster mer. Ved utskifting av tetninger, inspiser overflater på tallerkenen og ventilhuset for riper eller slitasje som kan forhindre god tetning selv med nye elastomerer. Lett polering med fint slipepapir kan gjenopprette tetningsflatene, men dype rifter krever utskifting av ventilhuset.
Funksjonstesting bekrefter at pilotstyrte tilbakeslagsventiler fortsatt fungerer som de skal. En enkel test bruker en vertikal sylinder lastet med vekt. Med blokkert pilottrykk bør lasten forbli helt stasjonær i timer eller dager, noe som viser null lekkasje. Påføring av nominelt pilottrykk bør åpne ventilen og la lasten synke jevnt. Hvis lasten kryper nedover med pilottrykket av, eller hvis for høyt pilottrykk er nødvendig for å åpne ventilen, er vedlikehold eller utskifting nødvendig.
Feilsøking av vanlige problemer
Når en pilotbetjent tilbakeslagsventil SL ikke klarer å åpne på kommando, start med å verifisere pilottrykket ved port X. Bruk av en trykkmåler ved pilottilkoblingen bekrefter om tilstrekkelig signaltrykk når ventilen. Hvis pilottrykket måler under 5 bar, ligger problemet i pilotkretsen i stedet for selve ventilen. Se etter blokkerte ledninger, mislykkede pilotventiler eller utilstrekkelig pumpekapasitet på pilotforsyningen.
Hvis pilottrykket viser riktig, men ventilen fortsatt ikke vil åpne, mistenker du forurensning i pilotpassasjen eller et kontrollstempel som sitter fast. Demontering av ventilen avslører vanligvis smuss eller korrosjon som hindrer stempelbevegelse. Grundig rengjøring av alle indre passasjer og bytting av tetninger gjenoppretter vanligvis funksjonen. I alvorlige tilfeller kan kontrollstempeloverflaten ha rifter og kreve utskifting.
Lekkasje i blokkert retning indikerer ventil- eller seteskade. Små mengder forurensning kan legges inn i den myke tallerkenoverflaten, og skape lekkasjebaner selv når ventilen er lukket. Demontering og inspeksjon vil vise om rengjøring av tallerkenen og setet gjenoppretter forseglingen, eller om det er behov for reservedeler. Hvis lekkasje vedvarer etter rengjøring, kontroller at systemtrykket ikke har overskredet ventilens nominelle kapasitet, noe som kan skade tetningsflatene permanent.
Chatting eller vibrasjon under drift antyder at lasten er ustabil eller at pilottrykket svinger. Kontroller at belastningen forblir jevn under ventildrift. Hvis selve lasten vibrerer, kan det hende at den pilotstyrte tilbakeslagsventilen SL ikke er den rette løsningen for den applikasjonen. Trykkustabilitet i pilotkretsen kan føre til at ventilen gjentatte ganger åpner og lukker ved sin terskel. Installering av en akkumulator i pilotlinjen jevner ofte ut disse trykksvingningene og slutter å skravle.
Støy under ventilbytte betyr vanligvis at dekompresjonsfunksjonen ikke fungerer som den skal, eller at applikasjonen trenger en type A-ventil i stedet for type B. Modeller uten kuleventilens føråpningstrinnet slipper trykket plutselig, noe som kan generere akustisk sjokk i hydraulikkledningene. Hvis støy er uakseptabelt, vil bytte til en dekompresjonsvariant pilotstyrt tilbakeslagsventil SL vanligvis løse problemet. Alternativt kan det å legge til en liten åpning i pilotledningen redusere ventilåpningen, og redusere sjokk på bekostning av litt tregere respons.
Termiske låsesituasjoner krever forskjellige feilsøkingsmetoder. Hvis laster blir vanskelige å flytte etter at systemet står på tomgang under varme forhold, vil innestengt væskeutvidelse sannsynligvis forårsake for høyt trykk. Installering av små termiske avlastningsventiler satt over normalt arbeidstrykk, men under pilotoverstyringskapasitet, tillater termisk ekspansjon uten å påvirke normal drift. Alternativt reduserer bruk av temperaturstabile hydraulikkvæsker termiske ekspansjonskoeffisienter.
Fremtidig utvikling og industritrender
Hydrauliske systemdesignere integrerer i økende grad sensorer med pilotstyrte tilbakeslagsventil SL-komponenter for å muliggjøre prediktivt vedlikehold. Trykktransdusere i pilotlinjer overvåker kontrollsignalstyrken, og varsler operatørene før pilottrykket synker under funksjonsnivåer. Forurensningssensorer i avløpsledningen fra port Y registrerer når partikler begynner å samle seg, og utløser vedlikehold før blokkering oppstår. Disse smarte ventilsystemene reduserer uplanlagt nedetid ved å fange opp problemer tidlig.
Miljøforskrifter driver bruken av biologisk nedbrytbare hydrauliske væsker, spesielt i mobilt utstyr og skogbruksapplikasjoner. Moderne pilotstyrt tilbakeslagsventil SL-design tar imot disse væskene gjennom kompatible tetningsmaterialer og forbedret korrosjonsbeskyttelse. VDMA 24568 og lignende standarder hjelper ingeniører med å velge passende ventiler for biooljeapplikasjoner. Etter hvert som miljøhensyn vokser, kan du forvente bredere kompatibilitet med alternative væskekjemier.
Miniatyriseringstrender i mobilt utstyr skaper etterspørsel etter mindre, lettere pilotstyrte tilbakeslagsventiler uten å ofre ytelsen. Avanserte produksjonsteknikker inkludert 3D-utskrift og presisjonsstøping kan muliggjøre mer kompakt design. Vektreduksjon har betydelig betydning i batterielektrisk mobilutstyr der hvert kilo påvirker rekkevidden. Fremtidige pilotstyrte tilbakeslagsventiler SL-modeller kan inkludere lettere materialer som aluminium eller konstruert plast i ikke-trykkbærende komponenter.
Energieffektivitetsforbedringer fokuserer på å redusere trykkfall i fristrømsretningen. Selv det nåværende trykkfallet på 5 bar ved nominell strømning representerer bortkastet energi som blir til varme. Optimalisert strømningsbanegeometri kan potensielt halvere trykkfallet, og forbedre den totale systemeffektiviteten. Etter hvert som energikostnadene øker og miljøtrykket øker, blir disse effektivitetsgevinstene mer økonomisk attraktive.
Integrasjon med elektroniske kontrollsystemer vil sannsynligvis utvides. Mens den pilotstyrte tilbakeslagsventilen SL for øyeblikket kun er avhengig av hydrauliske pilotsignaler, kan fremtidige versjoner inkludere elektroniske pilotventiler og posisjonssensorer innebygd direkte i ventilhuset. Denne integrasjonen forenkler systemarkitekturen og muliggjør mer sofistikerte kontrollalgoritmer samtidig som den opprettholder den mekaniske enkelheten og påliteligheten som gjør pilotstyrte tilbakeslagsventiler attraktive.
Gjør det riktige valget for søknaden din
Å velge en pilotstyrt tilbakeslagsventil SL versus alternative teknologier krever nøye evaluering av dine spesifikke krav. Start med å identifisere om applikasjonen din trenger statisk lastholding eller dynamisk lastkontroll. Hvis lasten skulle forbli helt stasjonær når ventilen er stengt, gjør nulllekkasjekarakteristikken til en pilotstyrt tilbakeslagsventil SL det beste valget. Hvis lasten beveger seg ofte med kontrollerte nedstigningshastigheter, tjener en motvektsventil sannsynligvis bedre.
Vurder om evnen til fjernutgivelse har betydning for designet ditt. Enkle applikasjoner hvor manuell ventildrift er akseptabel kan bruke rimeligere direktevirkende tilbakeslagsventiler. Når operatører trenger å kontrollere ventilåpning på avstand, eller når automatiserte systemer må integrere ventilstyring, gir den pilotstyrte tilbakeslagsventilen SL viktig fjernbetjening gjennom pilotkretsen. Sikkerhetshensyn driver ofte dette kravet når det å holde personell borte fra farlige områder forbedrer den generelle systemsikkerheten.
Evaluer systemets evne til forurensningskontroll ærlig. Pilotstyrte tilbakeslagsventiler SL-modeller krever ren hydraulikkvæske og riktig filtrering. Hvis applikasjonen din fungerer i støvete miljøer med marginal filtrering, eller hvis vedlikeholdspraksis er inkonsekvent, kan enklere ventiltyper med færre små passasjer vise seg å være mer pålitelige til tross for ytelsesbegrensninger. Ikke velg sofistikerte ventiler for systemer som ikke kan opprettholde renheten disse ventilene krever.
Krav til strømningshastighet og trykk begrenser valget av ventilstørrelse. Mål faktiske strømningshastigheter i kretsen din i stedet for å stole på pumpekapasiteten, siden de fleste systemer ikke opererer med maksimal strømning kontinuerlig. Å velge den minste ventilen som håndterer dine faktiske strømningshastigheter minimerer kostnader og vekt. Trykkklassifiseringer bør overstige maksimalt systemtrykk med tilstrekkelig sikkerhetsmargin, typisk velge ventiler vurdert til minst 25 prosent over maksimalt forventet trykk.
Krav til utvendig avløp avgjør om du trenger en SL-modell eller om den enklere SV-varianten er tilstrekkelig. Hvis pilotavløpet ditt kan gå tilbake til tanken gjennom samme manifold som hovedventilen, fungerer SV-modeller med intern drenering fint. Når pilotavløp må føres separat, kanskje for å sikre at tanktrykket ikke forstyrrer pilotdriften, gir den eksterne dreneringsporten Y på pilotstyrte tilbakeslagsventil SL-modeller nødvendig fleksibilitet.
Plassbegrensninger for installasjon påvirker valg av monteringsstil. Underplatemontering gir den mest kompakte installasjonen når du kan designe en manifold for å romme flere ventiler. Gjengeforbindelser gir fleksibilitet for ettermonteringsapplikasjoner eller teststander der manifoldfabrikasjon ikke er praktisk. Mål tilgjengelig plass nøye og se gjennom måltegninger før du forplikter deg til en bestemt monteringskonfigurasjon.
Konklusjon
Den pilotstyrte tilbakeslagsventilen SL fyller en spesifikk, men viktig rolle i hydrauliske systemer som krever fjernstyrt, nulllekkasjeholding. Den eksterne avløpskonfigurasjonen gir designfleksibilitet som standard SV-modeller ikke kan matche, spesielt verdifull i komplekse kretser der pilottrykkruting er viktig. Å forstå både egenskapene og begrensningene til disse ventilene hjelper ingeniører med å ta informerte beslutninger om når de skal brukes og hvordan de skal vedlikeholdes på riktig måte.
For statiske belastningsapplikasjoner i industriell automasjon, mobilt utstyr og sikkerhetskritiske systemer, gir pilotstyrt tilbakeslagsventil SL-teknologi pålitelig ytelse som enklere alternativer ikke kan matche. De høyere kostnads- og vedlikeholdskravene er berettiget når null lekkasje og fjernkontroll er avgjørende. Mindre krevende bruksområder fungerer ofte fint med direktevirkende tilbakeslagsventiler eller andre enklere løsninger til lavere kostnad.
Riktig valg krever at ventilspesifikasjonene samsvarer med faktiske systemkrav, med tanke på nominell størrelse, trykkklassifiseringer, tetningsmaterialer og monteringskonfigurasjon. Detaljert teknisk dokumentasjon fra Bosch Rexroth, inkludert RE 21482-katalogen, gir dataene som trengs for nøyaktig ventildimensjonering. Leverandører som Hyquip og Leader Hydraulics kan tilby applikasjonsstøtte og priser for spesifikke modeller.
Vedlikeholdsprogrammer som legger vekt på forurensningskontroll og regelmessig inspeksjon holder pilotstyrte tilbakeslagsventil-SL-systemer i drift i ti år eller mer. Når problemer oppstår, identifiserer systematisk feilsøking vanligvis årsaker som kan repareres, som blokkering av pilotledninger eller slitasje på tetninger. Å forstå hvordan disse ventilene fungerer internt gjør feilsøkingen mye mer effektiv.
Ettersom hydraulikkteknologien utvikler seg mot større integrasjon med elektroniske kontroller og forbedret energieffektivitet, vil pilotstyrte tilbakeslagsventiler SL-design fortsette å tilpasse seg nye krav. Det grunnleggende driftsprinsippet - ved å bruke pilottrykk for å mekanisk frigjøre en forseglet tallerken - forblir lyd og vil sannsynligvis tjene hydrauliske systemer i mange tiår fremover. Ingeniører som forstår disse ventilene grundig kan designe bedre systemer og løse problemer mer effektivt.
