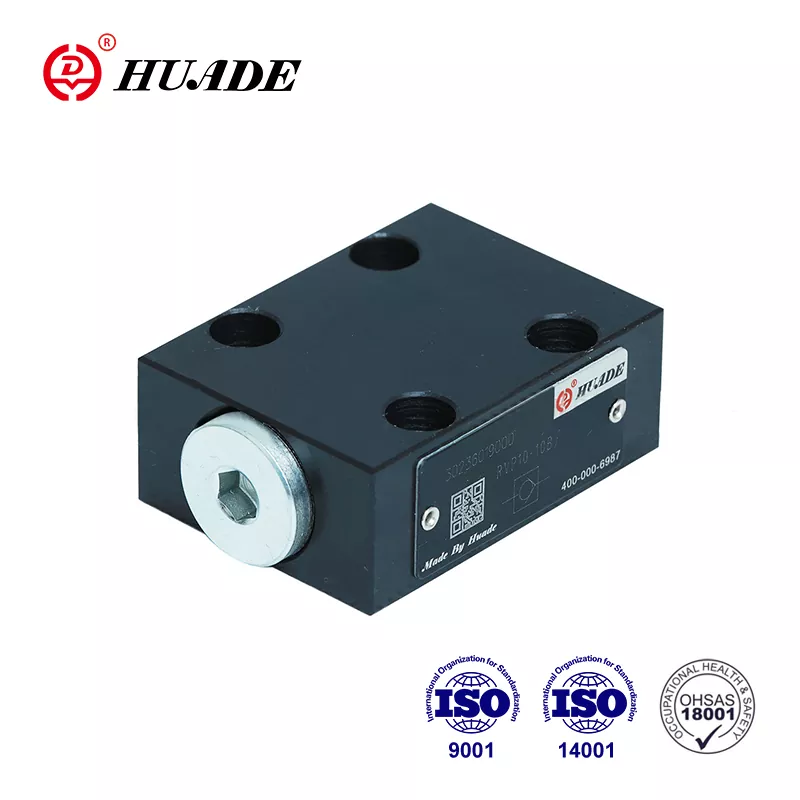

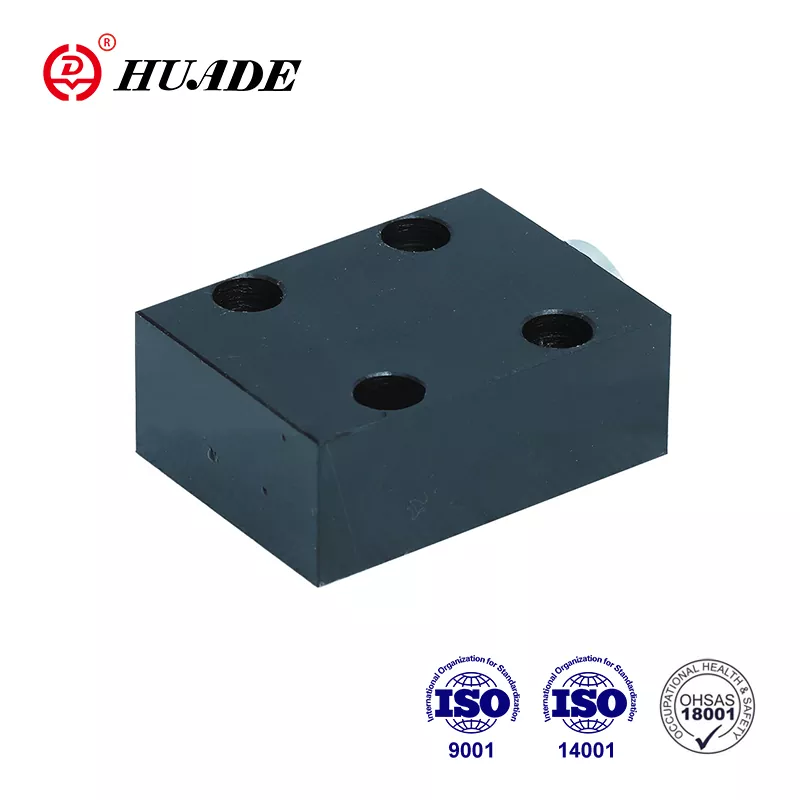

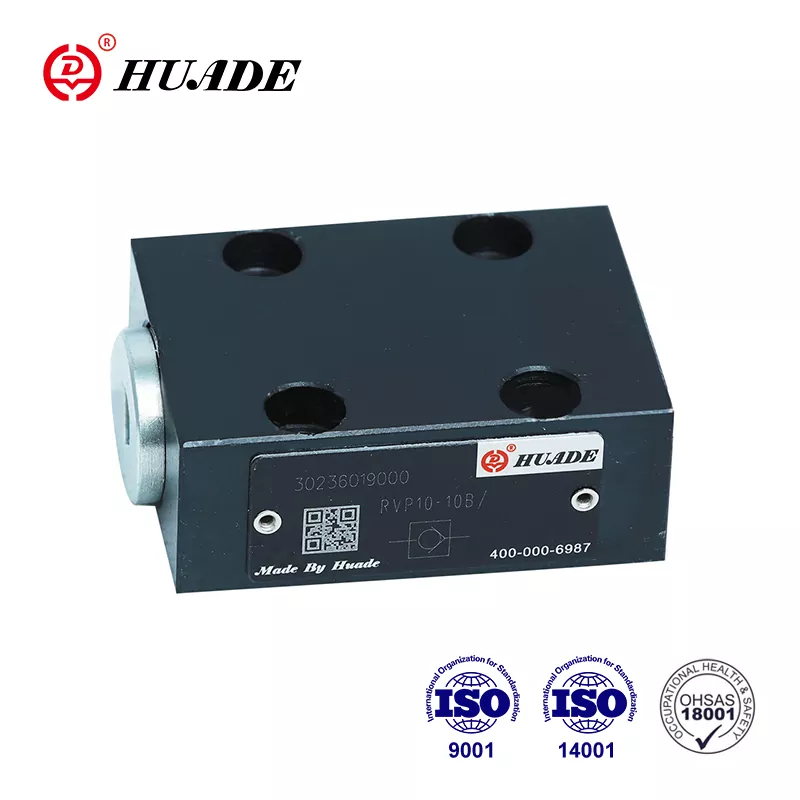

Tilbakeslagsventil RVP 16

Som Kinas ledende produsent av hydraulisk transmisjon og kontrollteknologi, har Huade samarbeidet med Rexroth i mer enn 7 år fra 1979. Huade® tilbakeslagsventil RVP 16 kan erstatte Rexroths RVP 16 fullstendig. Huades vare oppfyller de internasjonale standardene, nemlig ISO9001, ISO14001 og OH SAS18001. Fabrikken har et godt inspeksjonssystem for å sikre utmerket kvalitet på alle produkter før de forlater fabrikken. Huade® tilbakeslagsventil RVP 16 kan brukes mye innen ingeniør- og anleggsmaskiner, metallurgi, maskinverktøy, miljøvern, skipsbygging, romfart, jernbanetransport, petroleum og petrokjemi, militær industri og andre felt. Dette er et kjent nasjonalt merke i Kina.

Produktparameter for tilbakeslagsventil RVP 16

Produktfunksjon og bruk av tilbakeslagsventilen RVP 16

Funksjoner:

▶ Tilkobling av underplate

▶ Lekkasjefri lukking i én retning

Søknad:

Tilbakeslagsventilen RVP 16 brukes hovedsakelig ved utløpet av pumpen som mottrykksventil og omløpsventil.

Produksjonsdetaljer for tilbakeslagsventilen RVP 16

Det er en tallerkenventilstruktur med lite trykktap. Symbol og strukturdiagram er som illustrert nedenfor. Denne tilbakeslagsventilen RVP 16 har til oppgave å fortrinnsvis lukke en strømningslekkasje fri i én retning og tillate fri strømning i motsatt retning. Den består i hovedsak av huset (1), tallerken (2) trykkfjær (3), og fjærsete(4). Slaget til tallerkenventilen (2), som styres på utvendig diameter, er begrenset av en mekanisk stopp. Den innebygde trykkfjæren (3) støtter lukkebevegelsen. Videre holder trykkfjæren (3) tallerkenen (2) i lukket posisjon selv når det ikke er strømning gjennom ventilen.

Symbol

Strukturdiagram

①Hus  ②Poppet  ③Spring  ④Fjærsete

Varsel om tilbakeslagsventil RVP 16

1. Væsken må filtreres. Minimum filterfinhet er 20 ㎛.

2. Tanken må tettes og et luftfilter må installeres på luftinngangen

3. Produkter uten underplate når de forlater fabrikken, hvis du trenger dem, vennligst bestill spesielt.

4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i eksempelboken

5. Ruhet på overflaten knyttet til ventilen kreves til 0,8.

6. Overflatefinish på parringsstykket kreves til 0,01/100 mm.
