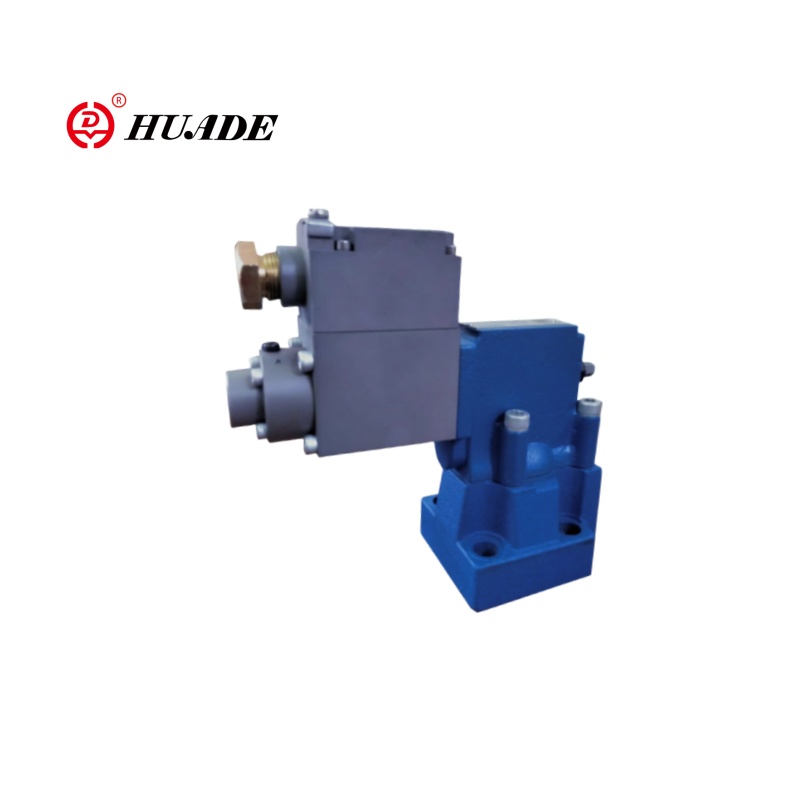

Eksplosjonssikre avlastningsventil-DBE-serien er en elektrisk kontrollert trykkreguleringsventil designet for brennbare og eksplosive miljøer, med presis proporsjonal trykkregulering og sikker eksplosjonssikre egenskaper. Proporsjonal avlastningsventil DBE har en innebygd mekanisk nødhjelpsfunksjon, bytter automatisk til trygt trykk når strømmen er av. Og slitasjebestandig belegg på ventilkjernen kan forlenge levetiden.
| Væske | Mineralolje egnet for NBR- og FKM -tetning |
| Fosfatester for FKM Seal | |
| Fluid Temperaturområde ℃ | -30 til +80 (NBR SEAL) |
| -20 til +80 (FKM SEAL) | |
| Viskositetsområde mm2/s | 2.8 til 380 |
| Linearitet | ± 3,5% |
| Repeterbarhet | ＜ ± 2% |
| Elektrisk | |
| Strømkilde | DC |
| Min.Solenoid Current Ma | 100 |
| Max.Solenoid Current Ma | 800 |
| Spolemotstand | 19,5Ω ved 20 ℃, maks. Verdi: 28,8Ω |
| Arbeidsstatus | Kontinuerlig |
| Maks. Arbeidende miljøsemperatur | +50 ℃ |
| Isolasjon til DIN 40 050 | IP65 |
Funksjoner:
-Sub-plate montering:
- Portingmønster til DIN 24 340 Form E og ISO 6264
- For installasjon i mangfold
- 4 trykkvurderinger
- Maks. Trykkbegrensning, valgfritt
- Forsterkertype VT-2000 (må bestilles separat)
Søknad:
Eksplosjonssikre trykkavlastningsventil DBE kan brukes til boreplattformutblåsningsforebyggere (BOP), ned hullverktøy, naturgasskompresjonsstasjoner, gruvedrift hydrauliske støtter, skjoldmaskiner, gassutvinningsutstyr, dypt Sea-boreutstyr og eksplosjonssikre dekkmaskiner.
Eksempel:
Eksplosjonssikker PLC → Eksplosjonssikker proporsjonal forsterker → DBE-ventil → Hydraulisk aktuator
↑
Eksplosjonssikker trykksensor (tilbakemelding)
Eksplosjonssikker trykkavlastningsventil DBE er pilotstyrt trykkavlastningsventil. Det brukes til kontinuerlig å sette trykket i hydrauliske systemer med elektrisk signal.

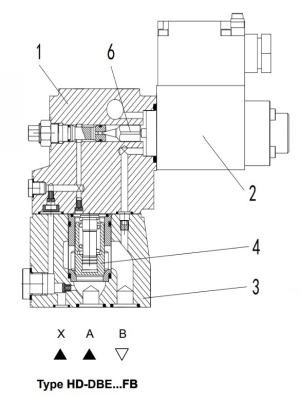

I utgangspunktet består disse ventilene av en pilotventil (1) med proporsjonal magnetventil (2) og hovedventilen (3) med hovedspoleinnsats (4).
Skriv HD-DBE ... FB
Trykkgrensen er i forhold til den elektriske strømverdien og satt av den proporsjonale magnetventilen (2). Systemtrykket påføres hovedspolen (4). Samtidig påføres trykket på den fjærbelastede siden av hovedspolen (4) og pilotpoppet (6) via åpning (5) ved pilotventilen (1). Hvis den hydrauliske kraften overskrider magnetvaktkraften, åpnes pilotpoppet (6). Pilotvæske kan strømme tilbake til tank- og trykkfall forårsaket av åpningseffektene som hovedspolen (4). Deretter åpner hovedspole (4) kanalen fra pumpe til tank.

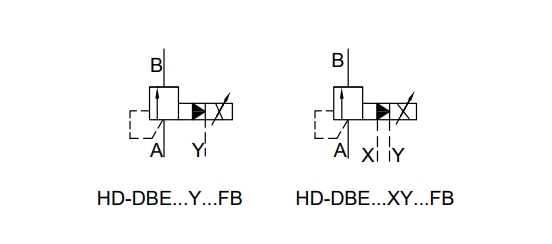

Symbol på Eksplosjonssikker trykkavlastningsventil DBE
