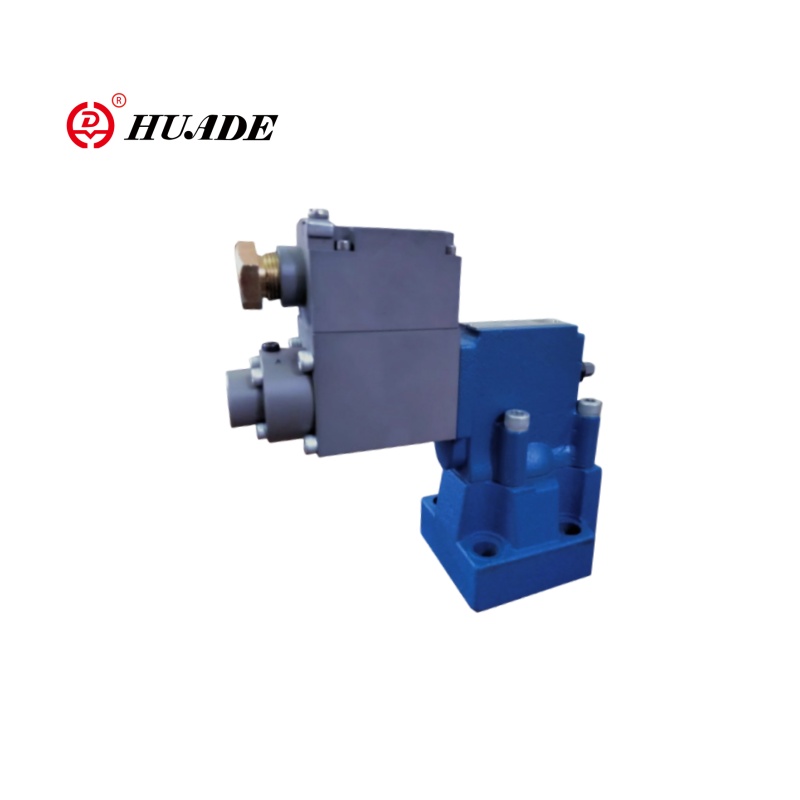

Eksplosjonssikker trykkavlastningsventil DBEM

Sammenlignet med eksplosjonssikkert trykkavlastningsventil DBE, er Valve DBEM-serien mer egnet for scenarier med høy dynamisk respons og intelligente krav. Arbeidstrykksområde 50 ~ 315 bar, strømningshastighet opp til 600 l/min (DBEM 32 -modell). Arbeidsspenningen er DC 24V. Eksplosjonssikre trykkavlastningsventil DBEM vedtar en integrert design, med en valgfri integrert digital forsterker (OBE-modul), forenklet ledning og en plug-in-ventil-kjernestruktur, så det er ikke nødvendig å demontere rørledningen for vedlikehold.

Produktparameter for eksplosjonssikker trykkavlastningsventil DBEM

Produktfunksjon og anvendelse av eksplosjonssikkert trykkavlastningsventil DBEM

Funksjoner:

-Sub-plate montering:

- Portingmønster til DIN 24 340 Form E og ISO 6264

- For installasjon i mangfold

- 4 trykkvurderinger

- Maks. Trykkbegrensning, valgfritt

- Forsterkertype VT-2000 (må bestilles separat)

Søknad:

Eksplosjonssikre trykkavlastningsventil DBEM er mye brukt i olje- og gassindustri, kjemisk og farmasøytisk eksplosjonssikre systemer, kullgruver og underjordisk utstyr, skip og marin ingeniørfag.

Eksempel:

Eksplosjonssikker PLC → DBEM-ventil (integrert OBE-forsterker) → Eksplosjonssikker trykksensor

                                      ↓

                       Profibus-DP-buss

Funksjon og konfigurasjon av eksplosjonssikker trykkavlastningsventil DBEM

Eksplosjonssikre trykkavlastningsventil DBEM er pilotstyrt trykkavlastningsventil. Det brukes til kontinuerlig å sette trykket i hydrauliske systemer med elektrisk signal.

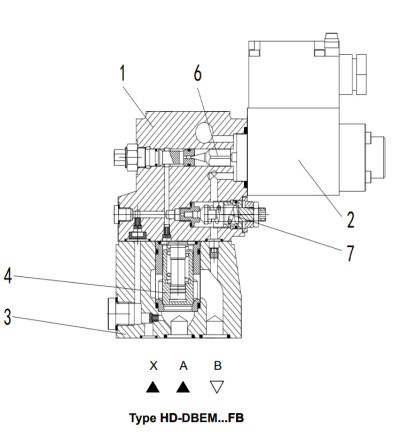

I utgangspunktet består disse ventilene av en pilotventil (1) med proporsjonal magnetventil (2) og hovedventilen (3) med hovedspoleinnsats (4).

Skriv HD-DBE ... FB

Trykkgrensen er i forhold til den elektriske strømverdien og satt av den proporsjonale magnetventilen (2). Systemtrykket påføres hovedspolen (4). Samtidig påføres trykket på den fjærbelastede siden av hovedspolen (4) og pilotpoppet (6) via åpning (5) ved pilotventilen (1). Hvis den hydrauliske kraften overskrider magnetvaktkraften, åpnes pilotpoppet (6). Pilotvæske kan strømme tilbake til tank- og trykkfall forårsaket av åpningseffektene som hovedspolen (4). Deretter åpner hovedspole (4) kanalen fra pumpe til tank.

Skriv HD-DBEM ... FB

Alternativt kan ventilen leveres med en ekstra fjærbelastet pilotkontrollventil (7) for maksimal trykksikkerhet (overflødig trykksikkerhet).

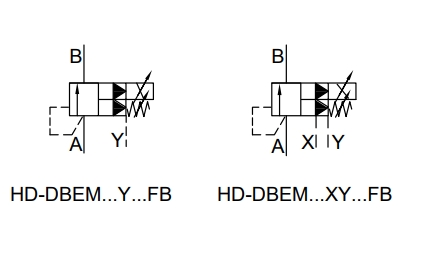

Symbol på Eksplosjonssikker trykkavlastningsventil DBEM
