Trykksekvensventil DZ 10 dp

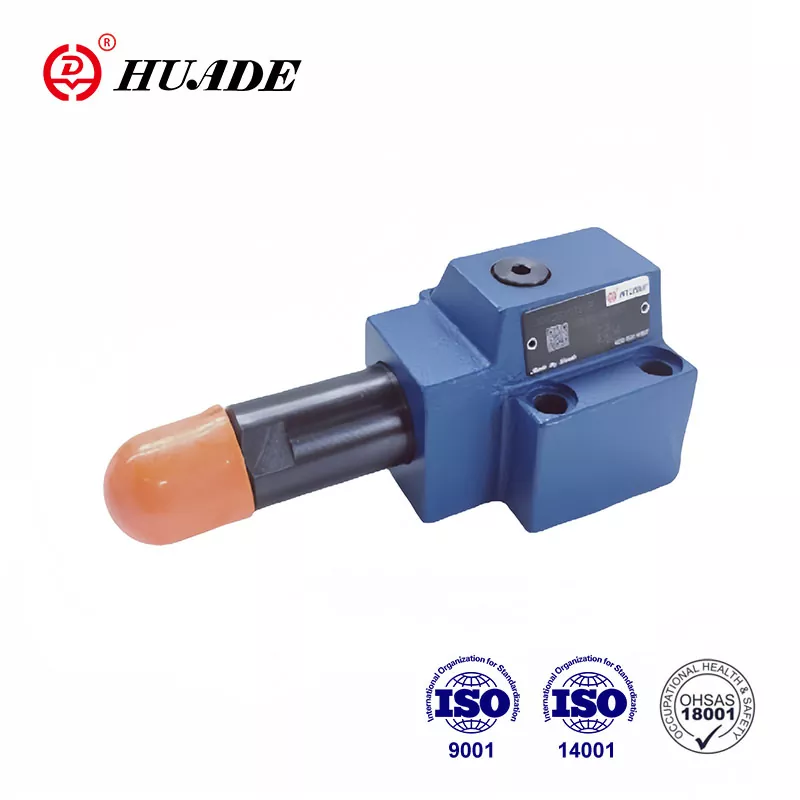

Trykksekvensventiltype DZ 10 DP er en direkte operert trykksekvensventil. Det brukes til trykkavhengig sekvensering av et andre system. Det selges vilt i Kina og i utlandet med høy kvalitet og lavere pris. Huade® trykksekvensventil er fullstendig i samsvar med internasjonale standarder i den hydrauliske industrien. Ved å introdusere avansert Rexroth -teknologi er Huade® -hydrauliske ventiler kompatible med Rexroth i ytelse.

Produktparameter for trykksekvensventil Dz 10 dp

Produktfunksjon og påføring av trykksekvensventil DZ 10 dp

Funksjoner:

▶ For montering av underplate

▶ 4 Trykkvurderinger

▶ 4 Justeringselementer:

. Roterende knott

. Ermet med sekskant og beskyttelseshette

. Låsbar roterende knott med skala

. Roterende knott med skala

▶ Med trykkmålerforbindelse

▶ Kontroller ventil, valgfritt

▶ Monteringsmønster til DIN 24 340, Form D, ISO 5781 og Cetop - RP 121H

Søknad:

Denne trykksekvensventilen DZ 10 DP kan brukes mye i hydrauliske løftesystemer og transportmaskiner, konstruksjonsmaskiner, industrikjøretøyer, maskinverktøy, skip, metallurgi og annet utstyr.

Seksjon og symbol på trykksekvensventil Dz 10 dp

Sekvenstrykket settes via justeringselementet (1).

Kompresjonsfjæren (2) holder kontrollspolen (3) i startposisjonen, ventilen er lukket. Trykket i port A er til stede ved stempelområdet til kontrollspolen (3) motsatt av kompresjonsfjæren (2) via kontrolllinjen (4). Når trykket når verdien som er satt på kompresjonsfjæren (2), blir kontrollspolen (3) flyttet og åpner tilkoblingen A til B. Systemet som er koblet til port B blir sekvensert uten trykket i kanalen A falling.

Kontrollsignalet oppnås via kontrolllinjen (4) fra port A eller eksternt via tilkobling X.

Avhengig av ventilpåføring kan lekkasjetavløpsoljen føres eksternt via tilkobling Y eller internt via B.

Struktur av DZ 10 dp 1 -40b

Symboler på DZ 10 dp-10b
