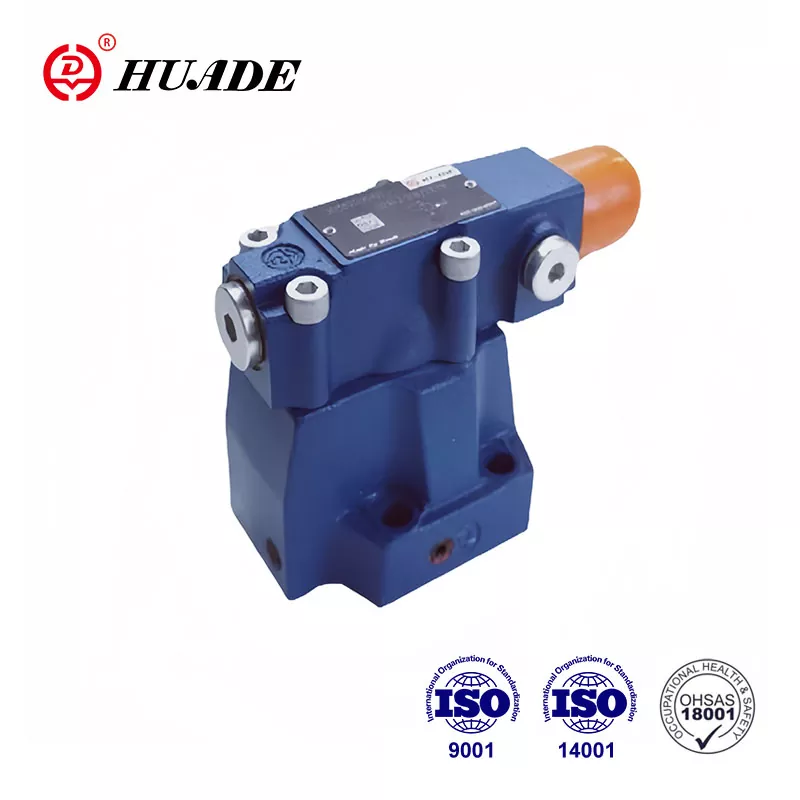

Trykksekvensventil DZ

Pilotdrevne sekvensventiler DZ brukes for trykkavhengig sekvensiell bytte av sekundære kretsløp. Huade® hydrauliske ventiler har alltid kommet opp til de internasjonale standardene. Huade® trykkventiler vinner bred markedsgjenkjenning og brukertillit skyldes hovedsakelig den høye kvaliteten og relativt lavere pris. Fabrikken legger stor vekt på produktkvalitet og introduserer avanserte produksjonsmaskiner fra hele verden.

Produktparameter for trykksekvensventil DZ

Produktfunksjon og påføring av trykksekvensventil DZ

Funksjoner:

▶ For montering av underplate

▶ 4 Justeringselementer

.Rotær knott

. Ermet med sekskant og beskyttelseshette

. Låsbar roterende knott med skala

. Roterende knott med skala

▶ 4 Trykkvurderinger

▶ Kontroller ventil, valgfritt

▶ Monteringsmønster til DIN 24 340, Form D, ISO 5781 og Cetop - RP 121H

Søknad:

Trykkventiler Type DZ er pilotstyrte trykksekvensventiler. De brukes til trykkavhengig sekvensbytte av en andre krets.

Seksjon og symbol på trykksekvensventil DZ

Trykksekvensventilene består i utgangspunktet av hovedventilen (1) med hovedspoleinnsats (7) og

Pilotventil (2) med trykkjusteringselement og sjekkventil (3), valgfritt.

Ventilfunksjonen varierer i henhold til pilotoljeavløpskonfigurasjon:

Sekvensventiltype DZ. 50b/..

(Kontrolllinjer 4.1, 12 og 13 åpne; kontrolllinjer 4.2, 14 og 15 plugget)

Trykket i linje A virker på pilotspolen (5) i pilotventilen (2) via kontrolllinjen (4.1).

Samtidig virker det på vårbelastede side av hovedspolen (7) via åpning (6). Når

Trykket overstiger verdien som er satt på våren (8), flyttes pilotstempelet (5) mot våren (8).

Signalet oppnås internt fra port A via kontrolllinje (4.1).

Væsken på den fjærbelastede siden av hovedstempelet (7) strømmer nå til port B via åpning (9), kontrollerer land (10) og kontrolllinjer (11) og (12). Det er nå et trykkfall ved hovedspole (7), tilkoblingen fra port A til port B er åpent ved å opprettholde trykket satt på våren (8). Lekkasjeoljen ved pilotstempel (5) blir ført til port B internt via kontrolllinje (13). En valgfri sjekkventil (3) kan monteres for fri returstrøm fra port B til A.

Sekvensventil Type DZ ... 50b/... x ..

(Kontrolllinjer 4.2, 12 og 13 åpne; kontrolllinjer 4.1, 14 og 15 plugget)

Funksjonen til denne ventilen er hovedsakelig den samme som for ventil DZ-50B/.

Imidlertid, på trykksekvensventiltype DZ ... 50b/... x ... signalet er gitt eksternt av

Midler for kontrolllinje (4.2).

Sekvensventil Type DZ ... 50B/... y.

(Kontrolllinjer4.1, 12 og 14 eller 15 åpne; Kontrolllinjer 4.2 og 13 plugget)

Funksjonen til denne ventilen er hovedsakelig den samme som for ventiltype DZ ... 50B/... Imidlertid for Type DZ. .50b/... y ... lekkasje ved pilotstempel (5) må dreneres til tank uten trykk via linje (14) eller (15). Pilotolje mates til port B via linje (12).

Sekvensventil Type DZ ... 50B/... XY ..

(Kontrolllinjer 4.2, 14 eller 15 åpne; kontrolllinjer 4.1, 12 og 13 plugget)

Trykk i port x virker på pilotstempelet (5) i pilotventilen (2) via kontrolllinjen (4.2). På samme måte

Tidstrykk i port A virker på den fjærbelastede siden av hovedspolen (7) via åpning (6). Når

Trykket i port x overstiger verdien som er satt på fjæren (8), flyttes pilotstempelet (5) mot våren (8). Når pilotstempel (5) flyttes mot våren (8), kan væske passere fra fjærbelastede siden av hovedspolen (7) inn i fjærkammeret (17) på pilotventilen (2) via åpning (9)

og linje (16) og trykket går i stykker på den fjærbelastede siden av hovedspolen (7).

Væsken kan derfor passere fra port A til B med minimumstap av trykk. Pilotoljen i vårkammeret (17) skal tappes til tank uten trykk via linje (14) eller (15). En valgfri sjekkventil (3) kan monteres for fri returstrøm fra port B til A.

Struktur av DZ ... 50B/210 ...

Symboler på DZ ... 50B
