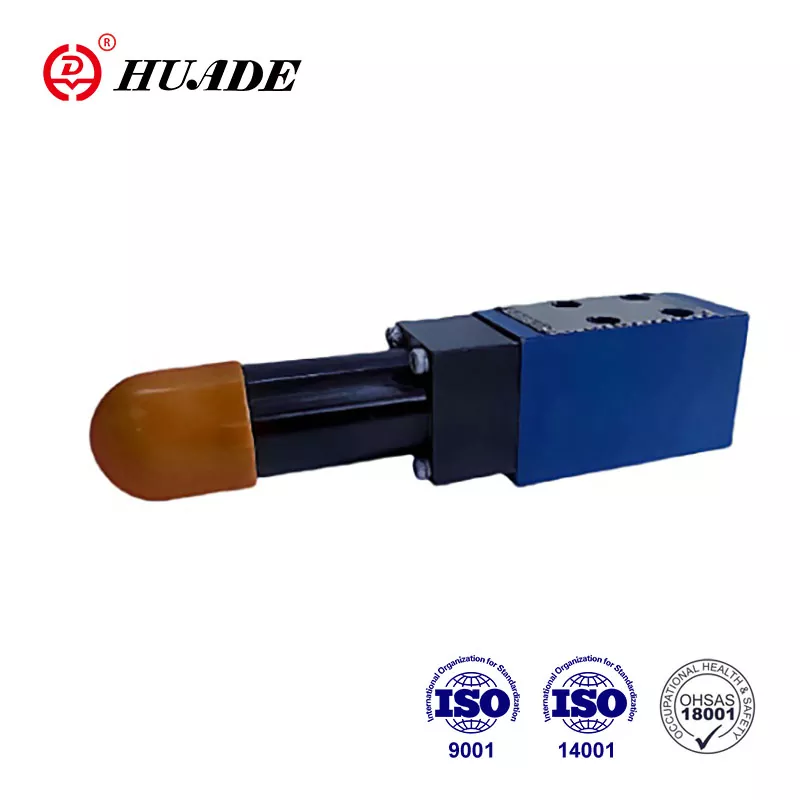

Trykksekvensventil DZ 5 dp brukes til å lede olje til et andre system ved et innstilt trykk.
På grunn av introduksjonen av Rexroths avanserte teknologi er Huade® hydrauliske ventiler kompatible med Rexroth i ytelse og kvalitet. Prisen er mer fornuftig. Fabrikken har avansert produksjonsutstyr og strenge testsystemer fra hele verden for å sikre den overlegne ytelsen til produktene.
|
Tekniske data |
|
|
Innløpstrykk, port P, B (x） (MPA) |
opptil 210; uten ikke-returventil opp til 31,5 |
|
Utløpstrykk, port A (MPA) |
til 31,5 |
|
Baktrykk, port t (MPA) |
til 6.0 |
|
Maks. Tilsynbar flyt (l/min) |
til 30 |
|
Væsker |
Mineralolje (for NBR -tetning), eller fosfatester (for FPM -tetning) |
|
Viskositetsområde (mm ²/s) |
10 ~ 800 |
|
Fluid Temperaturområde (℃) |
-30 opp til +80 |
|
Fluid renslighet (UM) |
Fluid renslighet Maksimal tillatt grad av forurensning av væsken til NAS 1638 Klasse 9 |
Funksjoner:
▶ For montering av underplate
▶ Montering foran
▶ 5 Trykkområder
▶ 4 forskjellige innstillingselementer
. Roterende knott
. Ermet med sekskant og beskyttelseshette
. Låsbar roterende knott med skala
. Roterende knott med skala
▶ Valgfri ikke -returventil
▶ Monteringsmønster til DIN 24 340, skjema C for underplater
Søknad:
Denne DZ 5 DP -trykksekvensventilen kan brukes mye i hydrauliske løftesystemer og transportmaskiner, konstruksjonsmaskiner, industrielle kjøretøyer, maskinverktøy, skip, metallurgi og annet utstyr.
1. Seksjon og symbol på trykksekvensventil DZ 5 dp
Ventiler Type DZ 5 dp er direkte opererte sekvensventiler. Ventiler av denne typen består i utgangspunktet av huset (1), kontrollspole (2), fjærer (3) og trykkinnstillingselement (4), og i tillegg ikke-tilbaketrukket ventil (5) om nødvendig.
Trykket som ventilen passerer olje er satt ved trykkinnstillingselementet (4). Springene (3) holder kontrollspolen (2) i startposisjonen, og ventilen forblir lukket. Trykket i port P passerer via boring (6) og jet (7) videre til spole -driftsområdet i motsatt ende til kontrollfjærene (3).
Når trykket i port P når den innstilte verdien, beveger spolen seg mot våren for å koble port P til port A.
Signalet for dette passerer internt via boring (6) fra Port P.
Olje passerer nå til systemet koblet til port A, men trykket i port P faller ikke.
Pilotoljen kan også mates eksternt via port B (x).
Avhengig av påføring av ventilen, kan pilotolje -returen være eksternt via port t (y) eller internt.
For å tillate fri returstrøm av oljen fra port A til port P, kan ikke-avkastningsventil (5) inkluderes om nødvendig.
Struktur av DZ5DP-3-10B
Symboler på DZ 5 dp-10b
