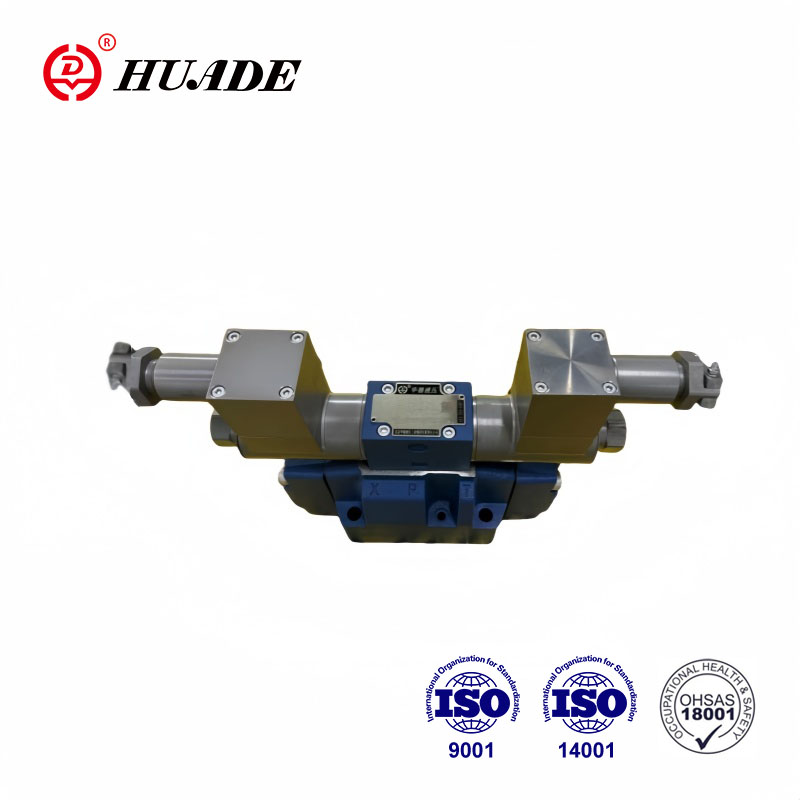

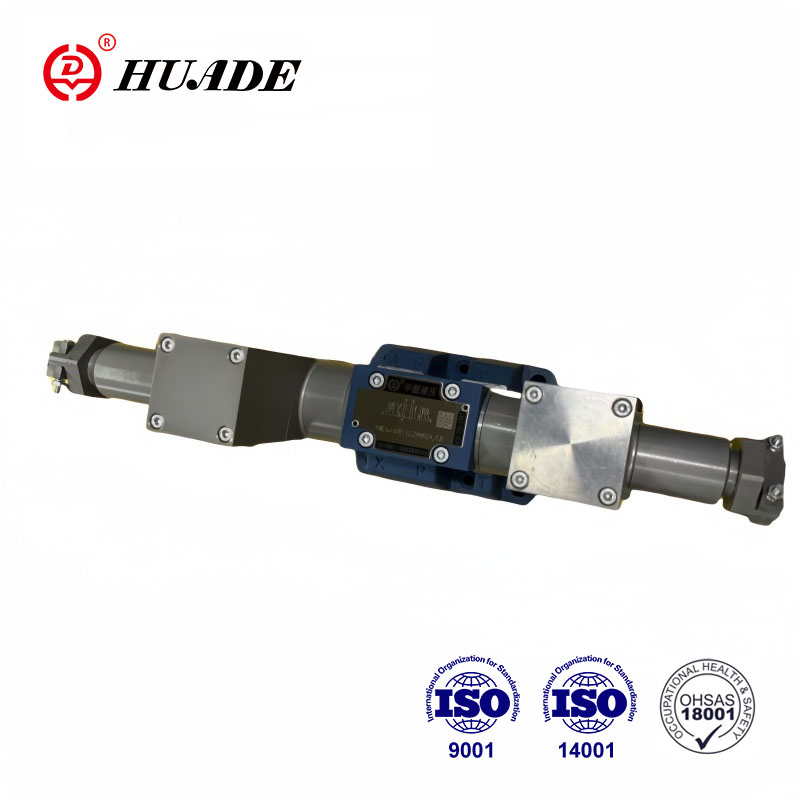

Huades eksplosjonssikre hydrauliske ventiler tar i bruk spesiell design og produksjonsteknologi ved bruk av korrosjonsresistente materialer av høy kvalitet. Eksplosjonssikre ventil WE10-serier er mye brukt på steder med eksplosjonsfare som gruvedrift, kull og kjemiske industrier. Huade er et pålitelig nasjonalt merke i Kina. Fabrikken har avansert produksjonsteknologi og testutstyr og legger stor vekt på produktkvaliteten.
| Tekniske data | ||
| Fikse stilling | Valgfri | |
| Miljøsemperaturområde (℃) | -30 til +50 (NBR SEAL) | |
| -20 til +50 (FKM SEAL) | ||
| Vekt | Enkelt magnetventil (kg) | 5.9 |
| Dobbeltmagnet (kg) | 8.9 | |
| Maks. Betjente trykk | Port P, A, B (bar) | 350 |
| Port t (bar) | 210 | |
| Når driftstrykket overstiger tillatelsesverdien, må spolesymbol A og B gjøre porten T for drenering | ||
| Maks. strømningshastighet (l/min) | 120 | |
| Flyt tverrsnitt (bytter nøytral posisjon) | Versjon V (mm2) | 11 (A/B → T); 10.3 (P → A/B) |
| Versjon W (mm2) | 2.5 (A/B → T) | |
| Versjon Q (mm2) | 5.5 (A/B → T) | |
| Væske | Mineralolje egnet for NBR- og FKM -tetning | |
| Fosfatester for FKM Seal | ||
| Fluid Temperaturområde (℃) | -30 til +80 (NBR SEAL) | |
| -20 til +80 (FKM SEAL) | ||
| Viskositetsområde mm2/s | 2,8 til 500 | |
| Grad av forurensning | Maksimal tillatt grad av væskeforurensning: Klasse 9. NAS 1638 eller 20/18/15, ISO4406 | |
| Elektriske data | ||
| Type spenning | DC | |
| Tilgjengelig spenning (V) | 12, 24, 36, 110 | |
| Spenningstoleranse (nominell spenning) % | -15 til +10 | |
| Strømforbruk (W) | 35 | |
| Duty Cycle | Kontinuerlig | |
| Byttet tid i samsvar med ISO 6403 | På (ms) | 45 til 60 |
| Av (MS) | 20 til 30 | |
| Byttet frekvens (ganger/h) | Til 15000 | |
| Beskyttelsesklasse i henhold til DIN 40050 | IP65 | |
| Maks. spiral temperatur (℃) | +150 | |
Funksjoner:
▶ Direkte operert type eksplosjonsresistent magnetventil for magnetvalget brukes som standard
▶ DIN24 340 En type på monteringsoverflaten ISO 4401
▶ våt-type DC-eksplosjonsbeskyttelse magnet
▶ 90 ° roterbar eksplosjonsbeskyttelse magnetventil
▶ Presset-tight kammer trenger ikke å åpnes når spolen skal byttes ut
Søknad:
Vi skriver eksplosjonssikker ventil er retningsventilen for eksplosjonsbeskyttelse magnetventil som brukes til å kontrollere start, stoppe og strømme retning på oljevæske.
Retningskontrollventilene består av hus (1), en eller to magnetventiler (2), kontrollspolen (3) og en eller to returfjærer (4). I den avenergiserte tilstand holdes kontrollspolen (3) i nøytral eller startposisjon ved hjelp av returfjærer (4) (bortsett fra pulsspoler). Kontrollspolen (3) aktiveres via våte pin -solenoider (2).
For å garantere å være tilfredsstillende, bør du være i drift for å sikre at magnetventilkammeret er fylt med olje.
Kontrollspolen (3) flyttes til forventet stilling av magnetventil (2) og skyvstang (5), og
Dette gir frittflyt fra P til Aand B til T eller P til B og A til T.
Når eksplosjonsbeskyttelsen magnet (2), skyves kontrollventilelementet (3)
til startposisjonen ved å tilbakestille våren (4).
Struktur av eksplosjonssikker magnetventil WE10
Symboler
