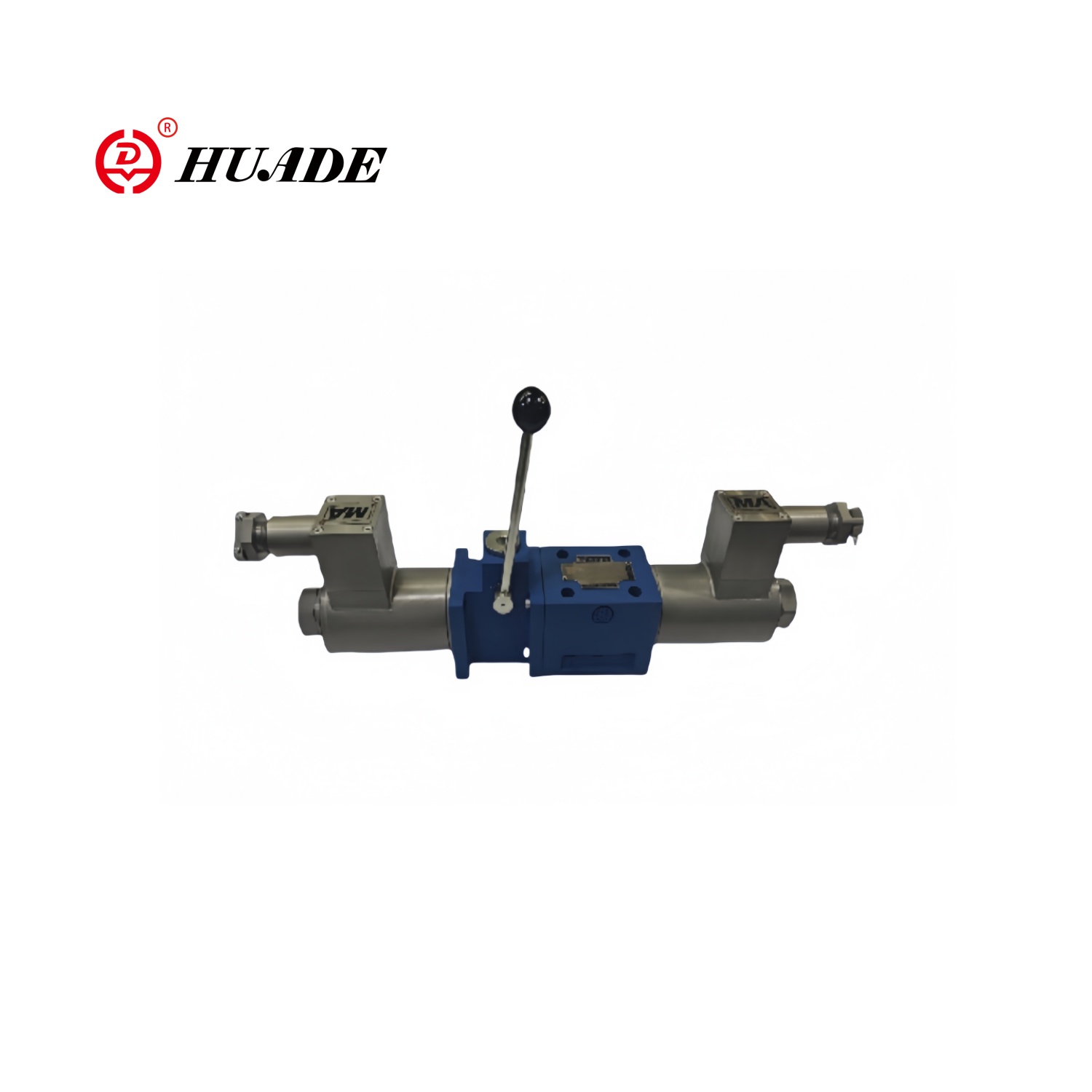

Eksplosjonssikker magnetventil med håndtaket 4WEM10

Eksplosjonssikker magnetventil med nødhåndtak 4WEM10 er en industriell ventil som er spesielt designet for brennbare og eksplosive miljøer. Den vanlige spenningen til magnetventil 4WEM10 er 24VDC eller 220VAC, og den eksplosjonssikre spolen må samsvare med strømforsyningen på stedet. Når den automatiske kontrollen mislykkes, kan nødhåndtaket raskt kutte av eller åpne ventilen for å forhindre lekkasje eller eksplosjon.

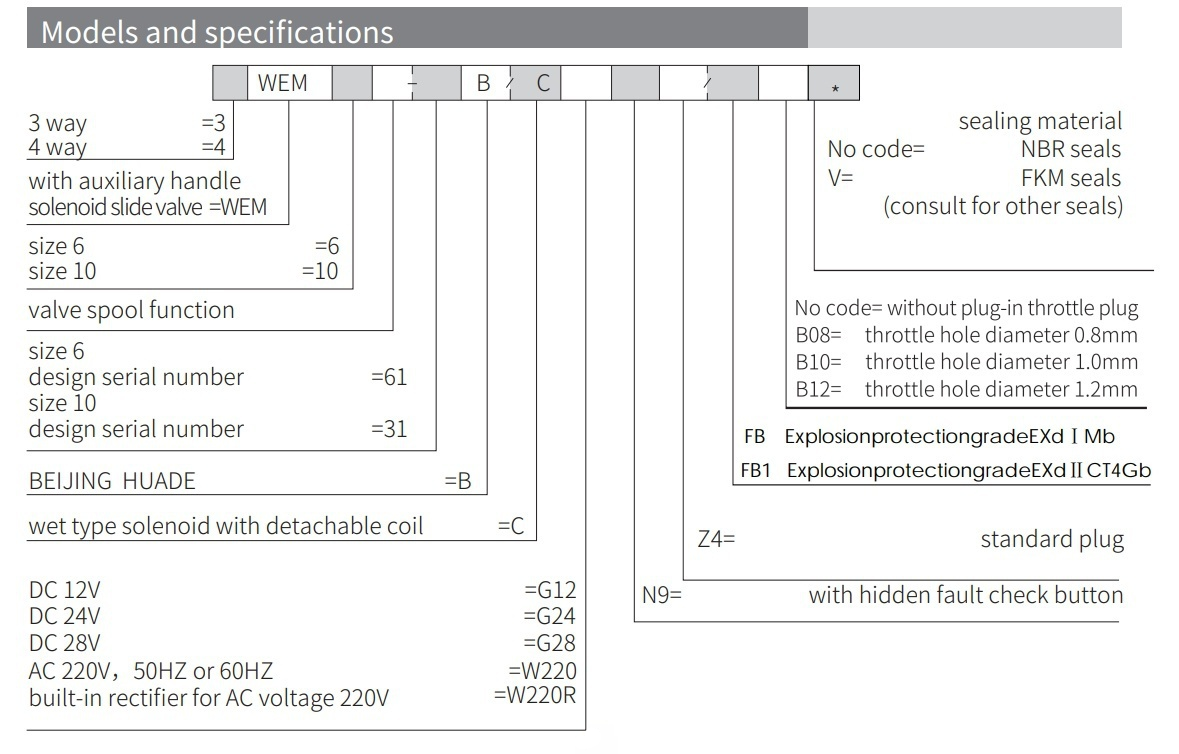

Produktparameter for eksplosjonssikker magnetventil med håndtaket 4WEM10

Produktfunksjon og påføring av eksplosjonssikker magnetventil med håndtaket 4WEM10

Funksjoner:

▶ Størrelse 6 til 10

▶ Maksimalt arbeidstrykk 350 bar

▶ Maksimal arbeidsstrømningshastighet 120 l/min

▶ Åpning, lukking og retning av strømmen kontrollert av magnetventilen og manualen

▶ Våtpinnet magnetventil med avtakbar spole

▶ Magneten kan rotere 90 °

▶ Montering av underplate

Søknad:

Magnetventil med nødhåndtak 4WEM10 er mye brukt i rørledningssystemer for raffinerier og kjemiske anlegg, gassfordelingsstasjoner, import og eksportrørledninger for LNG -lagringstanker, kullgruvegassutvinningssystemer og underjordiske ventilasjonsrørledninger.

Seksjon og symbol på eksplosjonssikker magnetventil med håndtaket 4WEM10

Retningsventilen for WEMM -typen er en retningsbestemt spoleventil som drives av magnetventil og driftshåndtak. Den kontrollerer åpnings-, lukkings- og strømningsretningen for væskestrømmen.

Eksplosjonssikre magnetventil med håndtaket 4WEM10 er hovedsakelig sammensatt av en ventillegeme (1), en eller to magnetventiler (2), en ventilspole (3), en tilbakestillingsfjær (4) og en manuell kontrollenhet.

Magnetoperasjon:

Når det ikke er strøm, er ventilspolen (3) i den nøytrale eller opprinnelige posisjonen under handlingen av returfjæren. Når styrken (2) virker på ventilspolen (3), skyves den fra hvileposisjonen til terminalposisjonen. På denne måten blir trykkoljen utført fra P til A og B til T, eller fra P til B og fra A til T. Etter at magnetventilen (2) er slått av, returnerer returfjæren (4) ventilspolen (3) til sin opprinnelige posisjon.

Hjelpehåndtakets drift:

Når magnetventilen ikke er energisk, kan ventilspolen (3) flyttes ved å betjene hjelpehåndtaket. Vri hjelpehåndtaket (5) til høyre, slik at driftskraften passerer gjennom den roterende akselen (6). Ballventilkjernen (7) og guidehylsen (8) handler på ventilspolen (3), noe som får den til å bevege seg til venstre. Når hjelpehåndtaket (5). Når du går tilbake til nullposisjonen, går ventilspolen (3) tilbake til den opprinnelige posisjonen under handlingen av returfjæren (9).

Struktur Eksplosjonssikker magnetventil med håndtaket 4WEM10

Symboler på Eksplosjonssikker magnetventil med håndtaket 4WEM10
