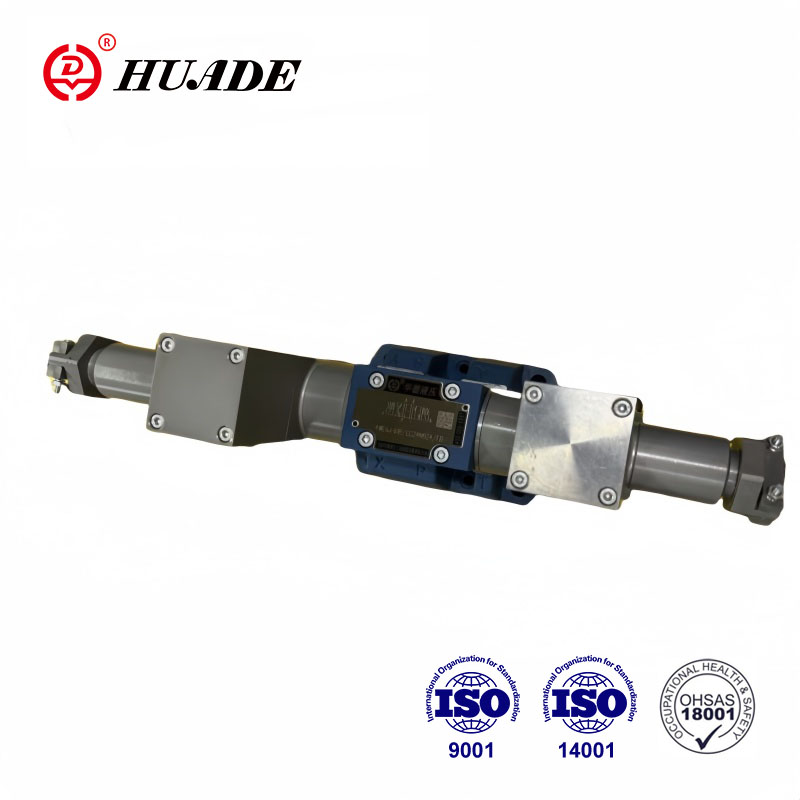

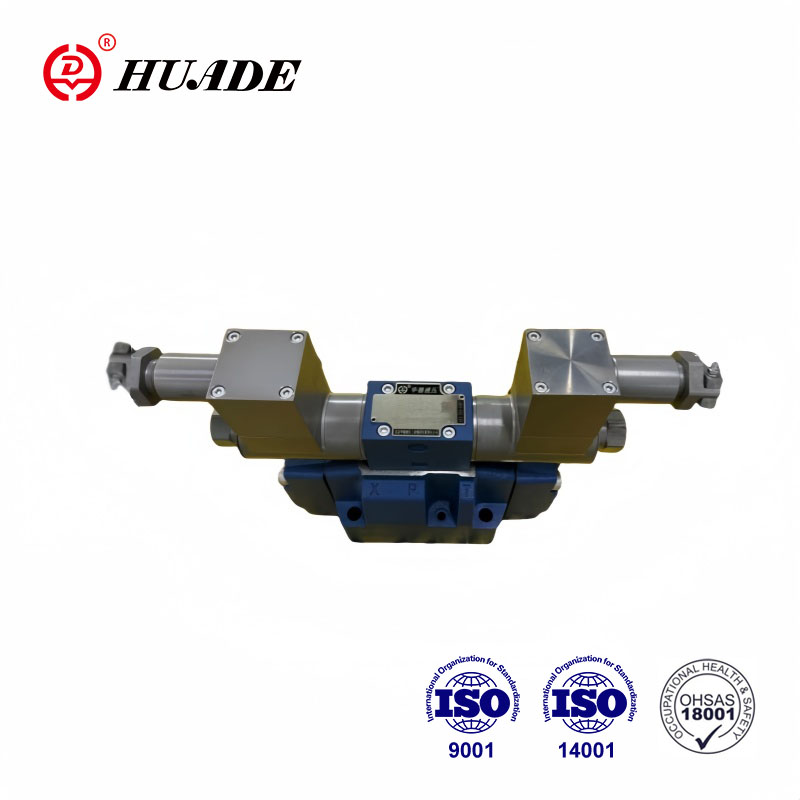

Eksplosjonssikker magnetventil WE6

Den eksplosjonssikre magnetiske retningsventilen er en enhet som kontrollerer strømningsretningen til væske gjennom elektromagnetisk kraft. Eksplosjonssikker WE6-serien har en spesiell eksplosjonssikker design for å sikre at den ikke vil forårsake gnister eller høye temperaturer i brennbare og eksplosive miljøer, og dermed unngå eksplosjoner. Denne eksplosjonssikre magnetventilen brukes hovedsakelig til å kontrollere strømningsretningen til væsker i hydrauliske eller pneumatiske systemer for å møte behovene til ulike arbeidsforhold.

Produktparameter for eksplosjonssikker magnetventil WE6

Produktfunksjon og bruk av eksplosjonssikker magnetventil WE6

Funksjoner:

▶ Direkte betjent type eksplosjonsbeskyttelse retningsventil brukes som standardtype

▶DIN24 340 A type på monteringsflaten ISO 4401

▶Våt-type DC eksplosjonsbeskyttelse solenoid

▶90° roterbar eksplosjonsbeskyttelsessolenoid

▶Det er ikke nødvendig å åpne trykktett kammer når spole skal skiftes

Søknad:

Eksplosjonssikre magnetiske retningsventiler er mye brukt innen petrokjemikalier. I den petrokjemiske industrien brukes de hovedsakelig til å kontrollere strømningsretningen til brennbare og eksplosive medier som olje og naturgass.

Seksjon og symbol på eksplosjonssikker magnetventil WE6

WE-type retningsreguleringsventil er retningsventilen til eksplosjonsbeskyttelsessolenoiden som brukes til å kontrollere start, stopp og strømningsretning for oljevæske.

Retningsreguleringsventilene består av hus (1), en eller to solenoider (2), kontrollspolen (3) og en eller to returfjærer (4).

I spenningsløs tilstand holdes kontrollspolen (3) i nøytral eller utgangsposisjon ved hjelp av returfjærer (4) (unntatt pulsspoler). Styrespolen (3) aktiveres via våtstiftssolenoider (2).

For å garantere tilfredsstillende drift bør man sørge for at magnetventilens trykkkammer er fylt med olje.

Kontrollspolen(3) flyttes til forventet posisjon ved hjelp av solenoid(2) og skyvestang(5), og dette gir fri flyt fra P til A og B til T eller P til B og A til T.

Når eksplosjonsbeskyttelsessolenoiden (2) er slått av, skyves kontrollventilelementet (3) til utgangsposisjonen med tilbakestillingsfjæren (4).

Type 4WE6...61B/O.. (begrenset til funksjonene A, C og D).

Denne typen inneholder 2 koblingsposisjoner og 2 retningsreguleringsventiler uten lokaliseringsmekanisme eksplosjonsbeskyttelse solenoid.

Type 4WE6...61B/0F... pulsventil (begrenset til funksjonene A, C og D).

Den inneholder 2 koblingsposisjoner, 2 eksplosjonsbeskyttelsessolenoider og 1 retningsreguleringsventil med lokaliseringsmekanisme. 2 koblingsposisjoner er festet separat, så det er unødvendig å kontinuerlig elektrifisere eksplosjonsbeskyttelsessolenoiden.

Patrongasspak

Patrongasspaken er nødvendig siden den faktiske strømmen kan være større enn ytelsesgrensene til ventilen under bytteprosessen. Denne patrongasspaken settes inn i P-kanalen til retningsreguleringsventilen.

Struktur av eksplosjonssikker magnetventil WE6-serien

Symboler
