Når du arbeider med hydrauliske systemer, kan valg av riktig retningsreguleringsventil gjøre eller ødelegge operasjonen din. Retningsreguleringsventilen WMM 10 fra Bosch Rexroth har blitt et populært valg i industrielle omgivelser, og med god grunn. Denne manuelt betjente ventilen håndterer høyt trykk og høye strømningshastigheter samtidig som den opprettholder pålitelighet som er vanskelig å matche.
Hva får WMM 10 til å skille seg ut
Retningsreguleringsventilen WMM 10 er designet for manuell styring av hydraulikkvæske i industrimaskineri. Det som skiller den er dens evne til å håndtere trykk på opptil 315 bar ved portene P, A og B, med strømningshastigheter som når 160 liter per minutt. Disse tallene betyr noe fordi de lar ventilen kontrollere store hydrauliske aktuatorer uten å gå på akkord med responstid eller presisjon.
Ventilen bruker en enkel, men effektiv design. Når du beveger det manuelle håndtaket, skifter det en intern spole som omdirigerer hydraulikkvæskestrømmen. Denne direkte mekaniske tilkoblingen gir operatører umiddelbar tilbakemelding og kontroll, noe som er spesielt verdifullt under maskinoppsett eller nødsituasjoner. Byttetiden faller vanligvis mellom 10 og 45 millisekunder, avhengig av oljens viskositet og hvor mye kraft du bruker på håndtaket.
Forstå de tekniske spesifikasjonene
Retningsreguleringsventilen WMM 10 følger dimensjoneringsstandarden NG10, også kjent som D05 eller CETOP 5. Denne standardiseringen betyr at ventilen kan erstatte andre NG10-ventiler uten å endre monteringsplaten. Ventilen veier mellom 3,3 og 4,4 kilo og kan installeres i alle posisjoner, noe som gir deg fleksibilitet i systemdesign.
En detalj som ofte blir oversett er returportens trykkgrense. Mens arbeidsportene kan håndtere 315 bar, har T-porten (returlinjen) maksimalt 160 bar. Denne forskjellen er viktig når du designer din hydrauliske krets. Høytrykkstopper i returledningen kan føre til at spolen fester seg eller beveger seg uventet, og det er grunnen til at mange ingeniører designer dedikerte lavtrykksreturrør for systemer som bruker retningskontrollventilen WMM 10.
Betjeningskraften som trengs for å bytte ventil avhenger av konfigurasjonen. Modeller med fjærretur trenger 18 til 20 Newtons kraft, mens sperreversjoner (merket med "F" i modellkoden) krever 30 til 40 Newton. Sperrefunksjonen låser spolen i posisjon, noe som er nyttig når du trenger å opprettholde en ventilinnstilling uten å holde i håndtaket.
Hvordan lese modellkoden
Å forstå modellkoden hjelper deg med å bestille riktig ventil. En typisk kode som 4WMM10E5X/F brytes ned i spesifikke komponenter. "4" indikerer fire porter, "WMM" viser at det er en manuelt betjent spakventil, "10" refererer til NG10-størrelsen, "E" beskriver spolekonfigurasjonen (i dette tilfellet er alle porter blokkert i nøytral), "5X" identifiserer komponentserien, og "F" betyr at den har en sperremekanisme.
Spolesymbolet gjør en reell forskjell i hvordan systemet ditt oppfører seg. En "E" spole blokkerer alle porter i nøytral posisjon, noe som forhindrer drift i aktuatorene dine. En "W" spole kobler alle porter til tanken i nøytral, noe som avlaster pumpen og reduserer varmeoppbygging. En "J" spole skaper en seriekrets som er bra for lavhastighetsdrift. Å velge feil spooltype kan føre til ytelsesproblemer, så det er verdt å bruke tid på å forstå systembehovene dine.
Hydraulisk væskekompatibilitet
Retningsreguleringsventilen WMM 10 fungerer med forskjellige hydrauliske væsker, men hver type har spesifikke krav. Standard mineraloljer som HL eller HLP fungerer med enten NBR- eller FKM-tetninger og fungerer normalt over hele trykkområdet. Biologisk nedbrytbare alternativer som HETG-væsker bruker også NBR- eller FKM-tetninger, mens HEES-væsker spesifikt trenger FKM-tetninger.
Vannholdige brannsikre væsker (HFC) byr på spesielle utfordringer. Når du bruker HFC-væsker med retningsreguleringsventilen WMM 10, må du begrense trykkforskjellen til 50 bar i stedet for de vanlige 315 bar. Ventilens forventede levetid synker også med 50 til 100 prosent med HFC-væsker. Du må også forhåndsbelaste returporten til omtrent 20 prosent av arbeidstrykkdifferansen for å forhindre kavitasjon. Disse ekstra kravene øker de totale eierkostnadene dine, så ta det med i avgjørelsen din hvis du vurderer HFC-væsker.
Driftstemperaturområder varierer avhengig av tetningsmateriale. NBR-tetninger fungerer fra negative 30 til positive 80 grader Celsius for selve væsken, mens omgivelsestemperaturen skal holde seg mellom negativ 20 og positiv 70 grader Celsius. FKM-tetninger tilbyr litt forskjellige områder, fra negativ 20 til positiv 80 grader Celsius for væsketemperatur.
Holde systemet rent
Oljens renslighet utgjør en stor forskjell i ventilytelsen. Retningsreguleringsventilen WMM 10 krever væskerenhet av ISO 4406 klasse 20/18/15 eller bedre. Dette kan virke som teknisk overkill, men forurensning er den viktigste årsaken til at spolen setter seg fast i manuelt opererte ventiler. Selv små partikler kan kile seg mellom spolen og boringen, noe som får ventilen til å henge opp eller bevege seg tregt.
Installasjon av et filtreringssystem av høy kvalitet lønner seg i det lange løp. Ventilens gjennomsnittlige tid til farlig feil (MTTFd) når 150 år under rene forhold, noe som viser at selve ventilen er ekstremt pålitelig. De fleste feil kan spores tilbake til eksterne faktorer som forurenset olje, feil installasjon eller drift utenfor det angitte trykkområdet.
Vanlige problemer og løsninger
Fastklebning av spoler er det hyppigste problemet med retningsreguleringsventilen WMM 10. Dette skjer vanligvis når partikler samler seg rundt spolen eller ved drift i kalde temperaturer med høyviskøs olje. Løsningen innebærer å opprettholde riktig oljerenhet og sikre at hydraulikkvæskens viskositet holder seg innenfor området 2,8 til 500 kvadratmillimeter per sekund.
Uventede spolebevegelser i sperreversjoner kan oppstå når trykktopper i returledningen overvinner holdekraften på 30 til 40 Newton. Dette skaper en sikkerhetsrisiko fordi ventilen kan skifte posisjon uten operatørinngang. Å legge til en tilbakeslagsventil i returledningen eller designe en separat lavtrykksreturkrets løser dette problemet.
Tetningslekkasje utvikles over tid ettersom tetningene slites fra normal drift. Jevnlig inspeksjon fanger opp så tidlig, før små lekkasjer blir store problemer. Når du skifter tetninger, må du passe på at tetningsmaterialet passer til din hydrauliske væsketype.
Priser og alternativer
Retningskontrollventilen WMM 10 fra Bosch Rexroth koster vanligvis mellom $1 091 og $ 1114 USD for OEM-deler. Denne prisen reflekterer den tekniske kvaliteten og sertifiseringen som følger med Rexroth-merket. Lavere alternativer fra produsenter som Huade varierer fra $ 38 til $ 132 USD og hevder NG10-kompatibilitet, men disse kommer med risiko.

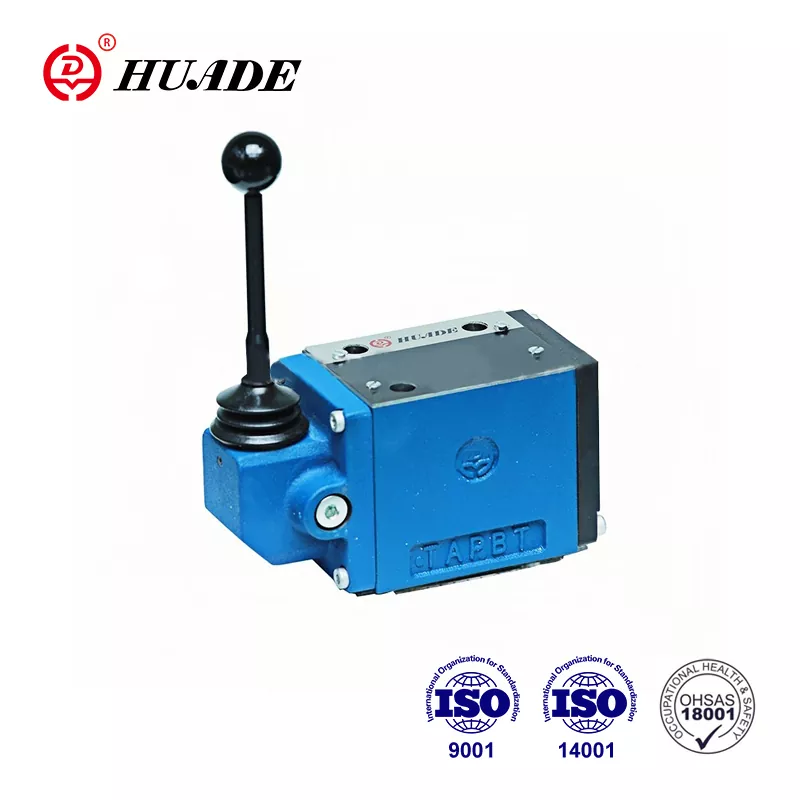

Kinesiske produsenter produserer funksjonelt lignende ventiler til mye lavere priser. Huade tilbyr en WMM 10-ekvivalent som matcher de grunnleggende spesifikasjonene på 315 bar trykk og 160 liter per minutt flyt. Spørsmålet blir om kostnadsbesparelsene rettferdiggjør potensielle risikoer i presisjon, dokumentasjonskvalitet og langsiktig støtte.
Når du sammenligner alternativer, vær nøye med de faktiske spesifikasjonene i stedet for bare modellnummeret. Noen NG6-ventiler bruker lignende navnekonvensjoner, men håndterer bare 80 liter per minutt, noe som ville ha en flaskehals for systemet ditt. Bekreft at ethvert alternativ virkelig gir kapasiteten på 160 liter per minutt som gjør retningsreguleringsventilen WMM 10 egnet for større aktuatorer.
Beste praksis for installasjon
Riktig installasjon av retningsreguleringsventilen WMM 10 starter med monteringsflaten. Ventilen monteres på en underplate som er i samsvar med DIN 24340 A eller ISO 4401-05-04-0-05 standarder. Trekk til monteringsboltene til spesifikasjonene og bruk de riktige tetningene mellom ventilen og underplaten. Selv små installasjonsfeil kan føre til intern lekkasje eller redusert ytelse.
Rørdimensjonering betyr mer enn mange er klar over. Når strømningshastigheter nærmer seg 160 liter per minutt, skaper underdimensjonerte rør for store trykkfall og varmeoppbygging. Returledningen trenger spesielt tilstrekkelig dimensjonering på grunn av lavere trykkklassifisering på T-porten.
For systemer med høye transiente strømningshastigheter forhindrer installasjon av en gasspatron i P-kanalen sjokkbølger og kavitasjon. En B08-kassett med en åpning på 0,8 millimeter gir et godt utgangspunkt, selv om din spesifikke applikasjon kan trenge justering. Dette lille tillegget beskytter ventilens levetid betydelig i systemer med plutselige lastendringer.
Vedlikeholdsstrategi
En proaktiv vedlikeholdstilnærming maksimerer den 150-årige potensielle levetiden til retningskontrollventilen WMM 10. Regelmessig oljeanalyse fanger opp forurensningsproblemer før de skader ventilen. Testing bør minimum inkludere partikkelantall, viskositet og fuktighetsinnhold.
Intervaller for utskifting av filter avhenger av driftsmiljøet og forurensningshastigheten. Miljøer med mye støv kan trenge månedlige filterskift, mens rene industrielle omgivelser kan vare flere måneder. Ikke vent på at differensialtrykkalarmer skal utløses før du bytter filtre, siden det kan ha oppstått noe skade allerede.
Utskifting av tetninger følger en forutsigbar tidsplan basert på driftstimer og trykksykluser. Ved å ha reservepakningssett for hånden reduseres nedetiden når utskifting blir nødvendig. Dokumenter vedlikeholdsaktivitetene dine for å etablere mønstre som hjelper til med å forutsi fremtidige behov.
Når skal du velge WMM 10
Retningsreguleringsventilen WMM 10 utmerker seg i applikasjoner der manuell styring gir fordeler fremfor elektrisk aktivering. Maskinoppsettsprosedyrer drar ofte nytte av den direkte følelsen og umiddelbare responsen til manuelle ventiler. Nødoverstyringssystemer favoriserer også manuelle ventiler fordi de fungerer selv under elektriske feil.
Stort anleggsutstyr, maskinverktøy og presser representerer typiske bruksområder for WMM 10. Kombinasjonen av høytrykkskapasitet og høy strømningshastighet håndterer kravene til store hydrauliske sylindre og motorer. Sperrealternativet fungerer godt for å plassere applikasjoner der du må låse en innstilling mens du utfører andre oppgaver.
Ventilen er imidlertid ikke ideell for enhver situasjon. Automatiserte systemer som trenger fjernkontroll bør bruke elektrisk betjente ventiler i stedet. Applikasjoner som krever presis strømningskontroll utover enkel på-av-svitsjing, kan trenge proporsjonale ventiler. Å forstå disse begrensningene hjelper deg å velge riktig ventil for dine spesifikke behov.
Endelige betraktninger
Retningsreguleringsventilen WMM 10 representerer moden hydraulisk teknologi som gir pålitelig ytelse når den brukes riktig. Dens 315 bar trykkklassifisering og 160 liter per minutt strømningskapasitet plasserer den blant de mer kapable manuelle ventilene i størrelsesklassen NG10. Det 150-årige MTTFd-tallet gjenspeiler solid konstruksjon, selv om å oppnå dette krever oppmerksomhet på systemrenslighet og riktig vedlikehold.
Når du designer et nytt system eller erstatter en eksisterende ventil, fokuserer du på å matche ventilkapasiteten til dine faktiske krav. Ikke anta at høyere spesifikasjoner alltid betyr bedre ytelse. En riktig dimensjonert og vedlikeholdt retningsreguleringsventil WMM 10 vil overleve det meste av maskineriet den kontrollerer.
Avgjørelsen mellom OEM og alternative leverandører avhenger til syvende og sist av risikotoleranse og totalkostnadsberegning. De første prisforskjellene ser attraktive ut, men tar hensyn til verdien av teknisk støtte, dokumentasjonskvalitet og garantidekning. For kritiske applikasjoner hvor nedetid medfører høye kostnader, gir OEM-alternativet vanligvis økonomisk mening til tross for den høyere forhåndsprisen.
Å forstå de tekniske detaljene til retningsreguleringsventilen WMM 10 hjelper deg med å ta informerte beslutninger om spesifikasjoner, installasjon og vedlikehold. Denne kunnskapen oversetter direkte til bedre systemytelse og lengre komponentlevetid, noe som til slutt forbedrer bunnlinjen.
