Når du går gjennom et fabrikkgulv eller inspiserer tungt maskineri, ser du de synlige delene av komplekse hydrauliske systemer. Men gjemt inne i disse maskinene er komponenter som gjør at alt fungerer problemfritt. Retningsreguleringsventilen WMU er en av disse kritiske komponentene, som stille styrer hydraulikkvæsken for å få sylindrene til å forlenge, trekke seg tilbake og stoppe nøyaktig når det er nødvendig.
Hvis du er en ingeniør som velger komponenter til en ny maskin, en vedlikeholdstekniker som feilsøker et vanskelig hydraulisk problem, eller en innkjøpsleder som prøver å balansere kvalitet og kostnader, kan det å forstå WMU-retningsventilen spare deg for tid, penger og hodepine. Denne veiledningen bryter ned alt du trenger å vite om denne arbeidshestventilen på en enkel måte.
Hva gjør WMU-retningskontrollventilen annerledes
Retningsreguleringsventilen WMU tilhører en familie av hydrauliske ventiler som kontrollerer hvor væsken strømmer i et system. Tenk på det som en trafikkleder for hydraulikkolje. Når en aktuator må forlenges, åpner ventilen visse veier. Når den må trekkes tilbake, bytter ventilen til forskjellige veier. WMU oppnår dette gjennom mekanisk aktivering, som skiller den fra elektrisk styrte ventiler.
"WMU"-betegnelsen forteller deg noe viktig om hvordan denne ventilen fungerer. "W" står for vei eller retningsbestemt, og indikerer at den kontrollerer strømningsretningen. "M" signaliserer mekanisk aktivering, noe som betyr at den drives av fysisk bevegelse i stedet for elektriske signaler. "U" vises ofte ved siden av "R" (som i WMU/R) for å indikere rullestempeldrift. Denne mekaniske tilnærmingen gjør retningsreguleringsventilen WMU spesielt pålitelig i tøffe miljøer der elektronikken kan svikte.
Inne i ventilen finner du fire hovedkomponenter som jobber sammen. Ventilhuset rommer alt og gir monteringsgrensesnittet. En rulle eller spak strekker seg fra kroppen og venter på å bli kontaktet av en ekstern kam eller hund festet til bevegelig utstyr. Når den kontakten skjer, skyver den en kontrollspole inn i ventilhuset, og bytter de hydrauliske banene. En returfjær skyver deretter alt tilbake til startposisjonen når kammen beveger seg bort.
Hvordan WMU faktisk fungerer i systemet ditt
Å forstå driften av en retningsreguleringsventil WMU starter med å forstå hva som skjer under en typisk maskinsyklus. La oss si at du kjører en hydraulisk presse. Når pressestempelet strekker seg nedover, kommer en kam montert på stempelet til slutt i kontakt med valsen på WMU-ventilen. Den mekaniske kontakten skyver ventilspolen til en ny posisjon, noe som kan signalisere neste trinn i prosessen for å starte eller utløse en sikkerhetsfunksjon.
Det fine med denne mekaniske aktiveringen er dens enkelhet og pålitelighet. Det er ingen magnetspoler som brenner ut, ingen elektriske koblinger som kan korrodere, og det er ikke nødvendig med pilottrykk. Retningsreguleringsventilen WMU konverterer fysisk posisjon direkte til et hydraulisk signal. Dette gjør den egentlig til en hydraulisk endebryter, perfekt for sekvensering av operasjoner der én handling må fullføres før den neste begynner.
Ventilen kobles til systemet ditt gjennom standardiserte monteringsmønstre. De fleste WMU-ventiler følger ISO 4401-03-02-0-05 eller DIN 24340 Form A-standarder, noe som betyr at de monteres på det som kalles en NG6-underplate. Denne standardiseringen er avgjørende fordi den betyr at du kan bytte ventiler fra forskjellige produsenter uten å redesigne hele systemet. Noen større versjoner bruker NG10-montering, som håndterer høyere strømningshastigheter.
Når du kjøper en retningsreguleringsventil WMU, vil du se konfigurasjoner beskrevet som "3/2-veis" eller "4/3-veis." Disse tallene forteller deg om havner og posisjoner. En 4/3-veis ventil har fire porter (trykk, tank og to arbeidsporter merket A og B) og tre mulige posisjoner. Midtposisjonen er spesielt viktig fordi den bestemmer hva som skjer når ventilen ikke aktiveres. Noen design holder alt blokkert i midtposisjonen, og holder aktuatoren på plass. Andre tillater strømning til tanken, og slipper ut trykket. Det riktige valget avhenger av din spesifikke applikasjon.
Tekniske spesifikasjoner som faktisk betyr noe
Retningsreguleringsventilen WMU håndterer imponerende spesifikasjoner som gjør den egnet for seriøst industriarbeid. Maksimal trykkklassifisering når vanligvis 315 bar, som tilsvarer omtrent 4569 pund per kvadrattomme. For strømningskapasitet håndterer en NG6-størrelse opptil 60 liter per minutt, mens NG10-versjoner presser den til 120 liter per minutt. Disse tallene betyr noe fordi underdimensjonering av en ventil skaper trykkfall og varme, mens overdimensjonering sløser med penger.
Temperaturområde er en annen praktisk vurdering. Retningsreguleringsventilen WMU fungerer pålitelig fra minus 30 grader Celsius til positiv 80 grader Celsius. Det dekker de fleste industrielle miljøer, selv om du kanskje trenger spesielle tetninger for ekstreme forhold. Når vi snakker om tetninger, kommer standardventiler med NBR (nitrilgummi) tetninger, som fungerer godt med mineralbaserte hydraulikkoljer. Hvis systemet ditt bruker syntetiske væsker eller fungerer under høye temperaturer, kan du spesifisere FKM (Viton) tetninger i stedet.
En spesifikasjon som ofte blir oversett er den radielle toleransen til rullestempelet. Retningsreguleringsventilen WMU tåler opptil 30 graders feiljustering mellom kammen og valsen. Denne fleksibiliteten er utrolig verdifull under installasjon og drift. Det kan hende at monteringsbrakettene ikke er perfekt justert, strukturelle komponenter kan bøye seg under belastning, og termisk ekspansjon kan forskyve komponenter litt. Den 30-graders toleransen gjør at alt fungerer til tross for disse ufullkommenhetene i den virkelige verden.
Ventilen håndterer også et bredt viskositetsområde, fra 2,8 til 500 kvadratmillimeter per sekund. Dette betyr at den fungerer med tynne hydraulikkoljer i kaldt vær og tykkere oljer ved driftstemperatur. Det er imidlertid en avveining. Høyere viskositet øker intern friksjon og trykkfall, så du kan merke langsommere responstider ved kald oppstart.
Gode fremgangsmåter for installasjon du ikke kan ignorere
Å installere en retningsreguleringsventil WMU på riktig måte utgjør forskjellen mellom år med pålitelig service og frustrerende vedlikeholdsoppdrag. Start med renslighet. Før du i det hele tatt pakker ut ventilen, sørg for at hydraulikksystemet oppfyller renslighetsstandardene. ISO 4406 19/17/14 eller NAS 1638 klasse 9 representerer akseptable forurensningsnivåer. Skyll systemet grundig før installasjon, fordi smuss som kommer inn i ventilen vil forårsake problemer senere.
Monteringsflaten betyr mer enn mange er klar over. Underplaten må være flat, uten grader eller riper rundt portåpningene. Selv små ufullkommenheter kan skape lekkasjebaner eller forhindre riktig plassering. Trekk til monteringsboltene til spesifikasjonene ved hjelp av et kryssmønster, akkurat som du ville gjort med hjulmutre på en bil. Dette sikrer jevn trykkfordeling og riktig tetting.
Når du plasserer retningsreguleringsventilen WMU på maskinen din, tenk på hvordan kammen vil komme i kontakt med valsen. Rullen kan rotere 90 grader i huset, noe som gir deg fleksibilitet i monteringsorientering. Du vil imidlertid minimere sidebelastningen så mye som mulig. Mens ventilen tåler 30 graders forskyvning, akselererer slitasjen hele tiden å operere på kanten av denne toleransen. Sikt etter direkte, firkantet kontakt mellom kammen og valsen.
Kamdesign fortjener nøye oppmerksomhet selv om det teknisk sett ikke er en del av selve ventilen. En dårlig utformet kamprofil kan ødelegge en ellers utmerket retningsreguleringsventil WMU-installasjon. Unngå bratte rampevinkler som skaper sjokkbelastning. Kammen skal kontakte valsen jevnt, skyve den gjennom hele bevegelsen uten overdreven kraft, og deretter slippe den rent. Skarpe kanter eller slitte kamflater forårsaker slagbelastning som skader både kammen og ventilens indre komponenter.
Vanlige problemer og hvordan du løser dem
Retningsventilen WMU er mekanisk robust, men den er ikke uforgjengelig. Å forstå vanlige feilmoduser hjelper deg med å feilsøke problemer raskt og forhindre feil før de oppstår.
Spolestikk rangerer som det hyppigste problemet. Du vil legge merke til symptomer som langsom eller ufullstendig giring, der aktuatoren ikke helt når slutten av slaget eller nøler under bevegelse. Grunnårsaken er vanligvis forurensning. Smusspartikler blir fanget mellom spolen og boringen, og skaper friksjon som aktiveringskraften ikke kan overvinne. Noen ganger vil du også se spolen feste seg fra sidelasting, der feiljustering får spolen til å binde seg mot den ene siden av boringen. Løsningen innebærer å forbedre filtreringen, spyle systemet og kontrollere justeringen. I alvorlige tilfeller kan det hende du må bytte helt ut ventilen hvis boringen har blitt skåret.
Rulle- og stempelslitasje manifesterer seg som inkonsekvent utløsning. Retningsreguleringsventilen WMU kan fungere fint i dusinvis av sykluser, for så plutselig å mislykkes i å skifte. Eller du merker kanskje økende aktiveringskraft som kreves. Dette skjer fordi kontaktflatene mellom kammen og valsen slites ned over tid, spesielt uten tilstrekkelig smøring. Metallpartikler fra denne slitasjen sirkulerer deretter gjennom systemet, og akselererer slitasjen på andre komponenter. Forebygging innebærer å sikre at hydraulikkvæsken din opprettholder en riktig smørefilm og sjekke innrettingen regelmessig. Når det først oppstår betydelig slitasje, er erstatning vanligvis mer kostnadseffektiv enn å prøve å reparere.
Vårsvikt er mindre vanlig, men mer dramatisk. Hvis returfjæren ryker eller setter seg fast, setter retningsreguleringsventilen WMU seg fast i aktiv posisjon og vil ikke gå tilbake til nøytral. Maskinsyklusen din stopper dødt, ofte i en vanskelig eller usikker posisjon. Denne feilmodusen er grunnen til at mange systemer inkluderer overflødige sikkerhetsfunksjoner i stedet for kun å stole på ventilen. Regelmessig inspeksjon hjelper til med å fange opp fjærtretthet før fullstendig feil, og mange vedlikeholdsprogrammer inkluderer forebyggende fjærbytte på tids- eller syklusbasis.
Hydraulisk sjokk skaper problemer som kanskje ikke umiddelbart er åpenbare. Når retningsreguleringsventilen WMU plutselig skifter posisjon, skaper det forbigående trykktopper i linjene. Disse toppene genererer støy, akselererer komponenttretthet og kan forårsake kavitasjonsskader. Du vil høre det som en bankende eller hamrende lyd i hydraulikkledningene dine. Løsningen innebærer å legge til strupeventiler eller støtdempere i trykkledningen for å bremse strømningsendringer. Dette skaper noe ekstra trykkfall, så du må ta hensyn til det i systemdesignet ditt.
Vedlikeholdsstrategier som faktisk fungerer
Å holde en retningsreguleringsventil WMU gående pålitelig krever ikke eksotiske verktøy eller avansert trening, men det krever konsistens. Den viktigste vedlikeholdsoppgaven er også den enkleste: opprettholde ren hydraulikkvæske. Bytt væske i henhold til produsentens anbefalinger, ikke bare når den ser skitten ut. Hydraulikkolje brytes kjemisk ned over tid selv om den fortsatt virker ren. Bruk filtre som er vurdert for applikasjonen din, og endre dem etter planen.
Overvåk systemtrykket ditt regelmessig. Et plutselig trykkfall kan indikere intern lekkasje i ventilen. Gradvis trykktap over uker eller måneder tyder på forsegling. Ved å fange opp disse trendene tidlig kan du planlegge vedlikehold under planlagt nedetid i stedet for å håndtere en nødstans.
Vær oppmerksom på uvanlige lyder. Retningsreguleringsventilen WMU skal fungere stille med unntak av et lett klikk når den skifter posisjon. Slipende, hvinende eller bankende lyder indikerer alle problemer. Sliping betyr vanligvis forurensning, squealing peker på utilstrekkelig smøring, og banking signaliserer hydraulisk sjokk.
Kontroller kammen og rullens tilstand under rutinemessige inspeksjoner. Se etter tegn på slitasje, riss eller deformasjon. En slitt kamoverflate kan fortsatt utløse ventilen, men skaper slagbelastning som akselererer intern slitasje. Valsen skal rotere fritt på lageret. Hvis den er frosset på plass, drar kammen over rulleoverflaten i stedet for å rulle jevnt, noe som skaper overdreven varme og slitasje.
Hold detaljerte vedlikeholdsjournaler. Legg merke til når du bytter filtre, når du skyller systemet og eventuelle symptomer du observerer. Ofte dukker det opp mønstre som hjelper deg å forutse problemer før de forårsaker feil. Hvis du for eksempel merker at spolen fester seg etter ca. 10 000 sykluser, kan du planlegge forebyggende utskifting ved 8 000 sykluser.
OEM vs kompatible alternativer: Å gjøre det riktige valget
Markedet for retningsreguleringsventiler tilbyr både originale utstyrsprodusenter og kompatible alternativer. Bosch Rexroth setter standarden som den primære OEM for WMU-ventiler, med flere tiår med bevist ytelse på tvers av bransjer. Ventilene deres vises i applikasjoner som spenner fra anleggsutstyr til kjemiske prosessanlegg, bakkestøtteutstyr til luftfart til marine systemer.

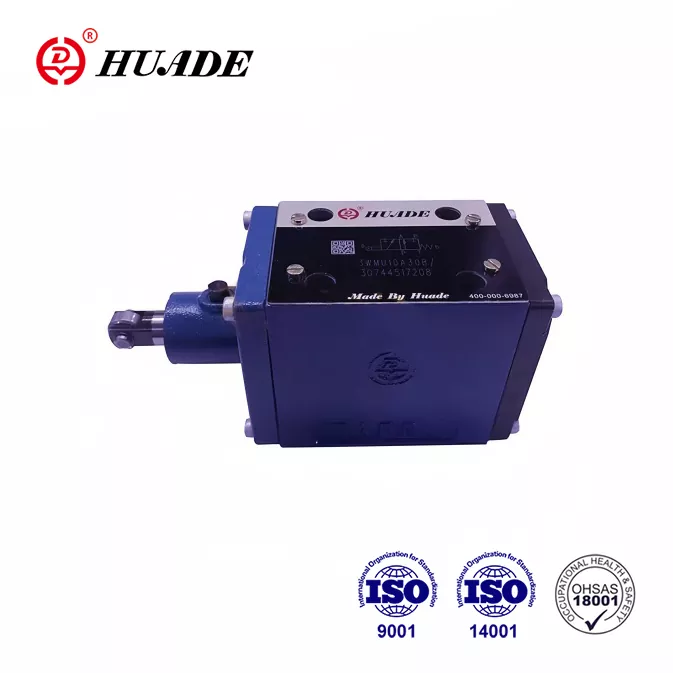

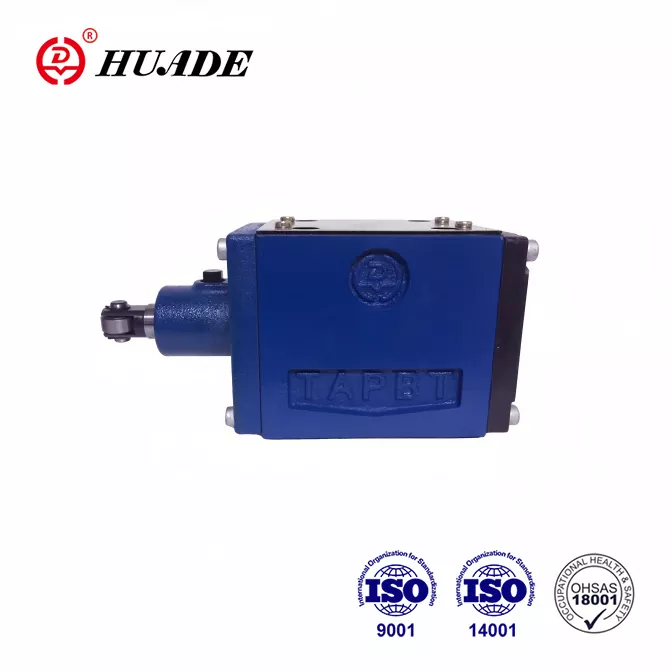

Kompatible produsenter som Huade Hydraulic produserer ventiler som oppfyller de samme standardene og tilbyr utskiftbar montering. Disse alternativene koster vanligvis 20 til 30 prosent mindre enn OEM-produkter, noe som høres attraktivt ut når du administrerer et budsjett. Det virkelige spørsmålet er om disse kostnadsbesparelsene er fornuftige for din spesifikke applikasjon.
For virksomhetskritiske systemer der feil skaper sikkerhetsfarer eller ekstremt dyr nedetid, er OEM-ventiler fornuftige. Tenk på en retningsreguleringsventil WMU som kontrollerer styringen på et marinefartøy eller plasserer tung last i et stålverk. Premien du betaler for OEM-kvalitet er forsikring mot de katastrofale kostnadene ved feil. OEM-ventiler viser vanligvis bedre ytelse i miljøer med høy vibrasjon og opprettholder spesifikasjonene gjennom flere sykluser.
For mindre kritiske applikasjoner med lavere driftssykluser kan kompatible ventiler optimalisere de totale eierkostnadene. En retningsreguleringsventil WMU som sekvenserer en lavhastighetspresse i en jobbbutikk møter ikke de samme kravene som en i kontinuerlig produksjon. Kostnadsbesparelsene fra kompatible ventiler lar deg lagerføre reservedeler eller oppgradere andre systemkomponenter. Bare sørg for at du kjøper fra anerkjente leverandører som faktisk oppfyller standardene de hevder og kan levere dokumentasjon.
En smart strategi innebærer to kilder. Bruk OEM retningsreguleringsventiler i kritiske baner der feil stopper produksjonen eller skaper sikkerhetsproblemer. Spesifiser kompatible ventiler for sekundære funksjoner der du har råd til litt redusert pålitelighet. Denne tilnærmingen balanserer risiko og kostnader på tvers av hele anlegget.
Real-World-applikasjoner der WMU utmerker seg
Retningsreguleringsventilen WMU skinner i applikasjoner der mekanisk posisjonsføling er nødvendig og elektriske komponenter ville være problematiske. Maskinverktøy er et perfekt eksempel. Når et fresebord beveger seg til endeposisjonen, kommer en kam på bordet i kontakt med WMU-ventilen, og utløser neste operasjon. Den mekaniske naturen til denne interaksjonen fungerer pålitelig selv med kjølevæskespray, metallflis og temperaturvariasjoner som ville utfordre elektriske sensorer.
Stempelpresser og stemplingsutstyr bruker i stor grad retningskontrollventiler for sekvenseringsoperasjoner. Pressstempelet bærer kammer som utløser ventiler i bestemte posisjoner under slaget. En ventil kan signalisere når dysen er lukket for en holdekrets. En annen kan utløse delutkast. En tredje kan kontrollere en sikkerhetsport. Disse mekaniske forriglingene gir pålitelig sekvensering uten kompleks programmering eller elektriske paneler som legger til kostnads- og feilpunkter.
Metallurgisk utstyr opererer i noen av de tøffeste industrielle miljøene man kan tenke seg. Valseverk, smier og varmebehandlingssystemer kombinerer høye temperaturer, kraftig forurensning og intense vibrasjoner. Retningsventilen WMU takler disse forholdene bedre enn elektrisk betjente alternativer. Den mekaniske aktiveringen bryr seg ikke om elektromagnetisk interferens, støv eller ekstreme temperaturer som kan deaktivere elektroniske komponenter.
Marine og offshore-applikasjoner verdsetter påliteligheten til mekanisk aktivering. Saltspray, fuktighet og konstante vibrasjoner plager elektriske systemer på skip og plattformer. En retningsreguleringsventil WMU som kontrollerer dekkmaskineri eller styresystemer gir pålitelig drift uten korrosjonsproblemer. Den mekaniske naturen forenkler også vedlikeholdet, siden du ikke trenger spesialisert elektronisk diagnoseutstyr.
Materialhåndteringssystemer bruker WMU-ventiler for grensestopp og posisjonsføling. En hydraulisk løftesylinder strekker seg til den når en forhåndsinnstilt posisjon, hvor en kam utløser ventilen for å stoppe bevegelse eller signalisere beredskap for neste operasjon. Denne mekaniske tilbakemeldingen er umiddelbar og er ikke avhengig av tidskretser eller sensorer som kan drive ut av kalibrering.
Systemdesignhensyn for optimal ytelse
Å integrere en retningsreguleringsventil WMU i ditt hydrauliske system krever å tenke utover bare selve ventilen. Ventilen samhandler med alle andre komponenter, så designvalg på systemnivå påvirker ytelse og pålitelighet.
Trykkledningsdesign betyr mer enn mange ingeniører er klar over. Når retningsreguleringsventilen WMU skifter posisjoner, skaper den strømningstransienter som kan øke trykket i hele systemet. Disse trykkpiggene stresser hver komponent og skaper bankelydene som ofte høres i hydrauliske systemer. Ved å legge til en liten åpning eller strupeventil i trykkledningen demper disse transientene. Avveiningen er ekstra trykkfall og noe varmeutvikling, men reduksjonen i sjokkbelastning forlenger komponentens levetid betydelig.
Strømningskapasitet krever nøye matching. Retningsventilen WMU kommer i forskjellige størrelser nettopp fordi én størrelse ikke passer til alle bruksområder. Underdimensjonering skaper for stort trykkfall, som sløser med strøm og genererer varme. Aktuatorene dine reagerer sakte, og ventilen blir varm. Overdimensjonering virker tryggere, men koster mer penger enn nødvendig og kan faktisk skape kontrollproblemer i enkelte applikasjoner. Beregn dine maksimale strømningskrav nøye og velg neste standardstørrelse opp.
Filtrering fortjener mer oppmerksomhet enn den vanligvis mottar. Retningsreguleringsventilen WMU har tette klaringer mellom spolen og boringen, typisk målt i mikron. Partikler som er mindre enn hva standard systemfiltre fanger opp, kan fortsatt forårsake problemer. Vurder å legge til et høyeffektivt filter umiddelbart oppstrøms for kritiske ventiler. Det ekstra trykkfallet er minimalt, og beskyttelsen mot forurensning betaler seg i forlenget komponentlevetid.
Monteringsplassering påvirker både ytelse og vedlikeholdstilgang. Å plassere retningsreguleringsventilen WMU der du lett kan se den under drift hjelper med feilsøking. Å være i stand til visuelt å bekrefte at kammen kontakter valsen på riktig måte sparer timer med hodeskraping når kretser ikke fungerer som forventet. Prøv samtidig å minimere rørføringer mellom ventilen og aktuatorene den styrer. Hver ekstra fot av slangen eller røret legger til trykkfall, potensielle lekkasjepunkter og innestengt væskevolum som bremser responsen.
Fremtiden for mekanisk retningskontroll
Ser du på bredere trender innen hydrauliske systemer, kan du kanskje lure på hvor langsiktig retningsreguleringsventilen WMU har. Elektrohydrauliske proporsjonalventiler og elektroniske kontroller tilbyr sofistikerte funksjoner som mekaniske ventiler ikke kan matche. Men mekanisk aktivering er ikke i ferd med å bli foreldet med det første.
Pålitelighetsfordelen til mekaniske systemer forblir overbevisende for visse bruksområder. Når feil ikke er et alternativ og enkelhet er viktig, vinner direkte mekanisk aktivering. Bransjer med tøffe miljøer fortsetter å velge retningsreguleringsventilen WMU fordi den fungerer når elektronikken ikke vil. Det er ingen programvare å oppdatere, ingen fastvare som kan ødelegges, og ingen sensorer som skal kalibreres på nytt.
Kostnadshensyn favoriserer også mekaniske ventiler for mange bruksområder. En grunnleggende retningsreguleringsventil WMU koster en brøkdel av hva du betaler for et tilsvarende elektronisk system. Når du tar hensyn til installasjonstid, programmering og løpende vedlikehold, blir den totale kostnadsforskjellen enda mer uttalt. For applikasjoner hvor enkel på-av-kontroll er tilstrekkelig, gir det liten mening å bruke ekstra penger på proporsjonal kontroll.
Standardiseringen fortsetter å forbedres, noe som gjør retningsreguleringsventilen WMU mer allsidig. Ettersom produsenter tar i bruk vanlige monteringsmønstre og portkonfigurasjoner, får du større frihet til å mikse og matche komponenter fra forskjellige leverandører. Denne konkurransen driver både innovasjon og kostnadsreduksjon, og kommer sluttbrukerne til gode.
Ta din valgbeslutning
Å velge den riktige retningsreguleringsventilen WMU for din applikasjon kommer ned til å matche spesifikasjonene til kravene samtidig som de totale eierkostnadene vurderes. Begynn med å tydelig definere hva du trenger at ventilen skal gjøre. Hvilket trykk og strømningshastigheter må den håndtere? Hvilke miljøforhold vil den møte? Hvor mange sykluser per dag vil den gå gjennom? Hva er konsekvensen av fiasko?
Med krav definert, evaluer alternativer fra både OEM og kompatible produsenter. Be om fullstendig teknisk dokumentasjon, ikke bare markedsføringslitteratur. Se etter faktiske ytelseskurver, dimensjonale tegninger og vedlikeholdsanbefalinger. Vær forsiktig med leverandører som ikke kan gi detaljerte spesifikasjoner eller som kommer med påstander som virker for gode til å være sanne.
Vurder det totale kostnadsbildet utover bare innkjøpspris. En billigere ventil som krever utskifting dobbelt så ofte sparer ikke penger. Ta hensyn til installasjonstid, tilgjengelighet av reservedeler, teknisk støttekvalitet og potensielle nedetidskostnader. Noen ganger gir det perfekt økonomisk mening å betale mer på forhånd for en OEM retningsreguleringsventil WMU. Andre ganger optimaliserer et kompatibelt alternativ verdien.
Ikke glem support og service. Kan du enkelt få reservedeler? Tilbyr produsenten teknisk støtte hvis du har spørsmål? Er det lokale distributører som lagerfører ventilene og kan levere raskt når du trenger nødutskifting? Disse faktorene betyr ofte mer enn små prisforskjeller.
Retningsreguleringsventilen WMU representerer velprøvd teknologi som fortsetter å tjene industriell hydraulikk godt. Dens mekaniske enkelhet gir pålitelighet i krevende miljøer der mer sofistikerte alternativer sliter. Ved å forstå hvordan disse ventilene fungerer, hvilke spesifikasjoner som betyr noe og hvordan du vedlikeholder dem på riktig måte, kan du distribuere dem effektivt i systemene dine og holde dem i gang i årevis. Enten du designer en ny maskin eller vedlikeholder eksisterende utstyr, fortjener WMU retningsreguleringsventilen å vurderes som en robust, kostnadseffektiv løsning for hydraulisk strømningskontroll.
