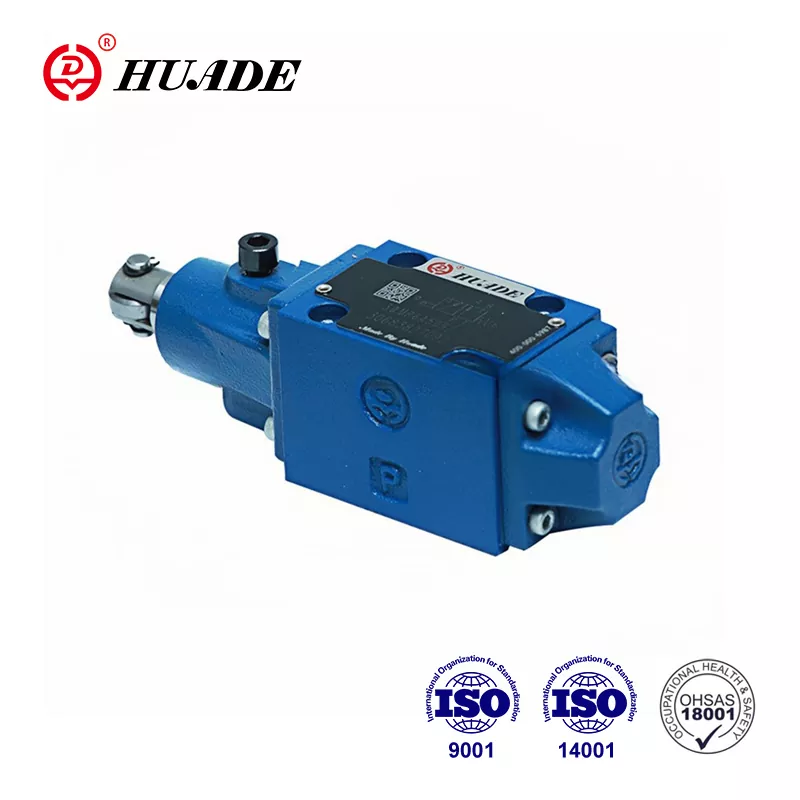

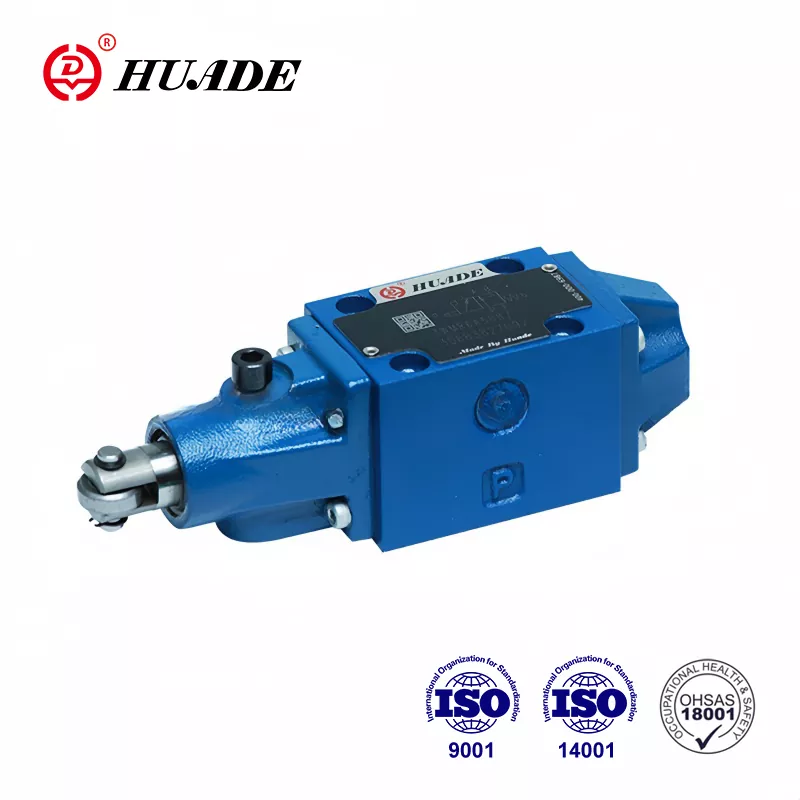

Når industrimaskineri trenger å endre retning pålitelig, tilbyr retningsreguleringsventilen WMR-serien en løsning som har vært pålitelig i flere tiår. Disse mekanisk opererte ventilene kontrollerer strømmen av hydraulikkvæske i industrielle systemer, og bestemmer når sylindre forlenges eller trekkes tilbake og når motorer spinner forover eller bakover.
WMR-ventilen skiller seg ut fordi den fungerer gjennom ren mekanisk handling. En rulle eller stempel blir skjøvet av en kam eller bevegelig del, som forskyver den interne spolen og omdirigerer oljestrømmen. Denne direkte fysiske tilkoblingen betyr at ventilen reagerer på faktisk maskinposisjon i stedet for elektriske signaler, noe som gjør den ideell for applikasjoner der mekanisk pålitelighet betyr mest.
Forstå den grunnleggende funksjonen
Retningsreguleringsventilen WMR fungerer som en spoleventil montert på en underplate. Når ingenting skyver rullen, holder returfjærene spolen i nøytral posisjon. Når en ekstern kam eller mekanisk komponent trykker mot rullestempelet, glir spolen inne i ventilhuset og kobler forskjellige porter sammen. Denne handlingen omdirigerer hydraulikkvæske til å drive aktuatorer i ønsket retning.
Denne designfilosofien skaper en direkte kobling mellom fysisk posisjon og hydraulisk handling. Maskinverktøy, kraner og materialhåndteringsutstyr bruker dette prinsippet for å sikre at bevegelser skjer i riktig rekkefølge. Ventilen kan ikke bytte før noe fysisk beveger valsen, noe som gir iboende sikkerhet i mange applikasjoner.
Tekniske spesifikasjoner som betyr noe
Retningsventilen WMR-serien kommer i to hovedstørrelser som følger ISO 4401-standarder. NG6-størrelsen håndterer strømmer på opptil 60 liter per minutt og trykk på opptil 315 bar ved P-, A- og B-portene. NG10-størrelsen tilbyr lignende trykkklassifiseringer med høyere strømningskapasitet. Disse spesifikasjonene gjør at ventilen kan fungere i krevende industrielle miljøer.
Driftstemperaturen varierer fra minus 20 grader Celsius til positiv 80 grader Celsius med standard NBR tetninger. Ventilen aksepterer hydraulikkvæsker med viskositet mellom 2,8 og 500 kvadratmillimeter per sekund. Opprettholdelse av væskerenhet i ISO 4406 klasse 20/18/15 eller bedre bidrar til å forhindre intern slitasje og forlenger levetiden.
En begrensning krever oppmerksomhet under systemdesign. T-porten, som returnerer væske til tanken, har en standard trykkgrense på 60 bar. Mens de viktigste arbeidsportene håndterer 315 bar lett, kan overskridelse av 60 bar ved T-porten skade tetninger eller forårsake lekkasje. Noen høyspesifikasjonsvarianter øker denne grensen til 210 bar for applikasjoner med høyere mottrykk.
Ulike konfigurasjoner for ulike behov
Retningskontrollventilen WMR-serien tilbyr flere spolekonfigurasjoner, vanligvis vist som hydrauliske symboler. En fire-ports, tre-posisjonsventil kan holde alle portene blokkert i nøytral, eller den kan koble visse porter til tanken. Symbolkodene som C, E, J, L og M indikerer hvilke porter som er koblet til i hver posisjon. Produsenter tilbyr omtrent 19 forskjellige symbolvarianter for å matche forskjellige kretskrav.
To-posisjonsventiler gir enklere på-av-kontroll. Tre-posisjonsventiler legger til en nøytral tilstand som kan blokkere strømning, tillate fri bevegelse eller skape andre forhold avhengig av spolens design. Valg av riktig konfigurasjon avhenger av om sylindrene må holde posisjonen når ventilen går tilbake til nøytral eller om de skal flyte fritt.
Produsenter og modellvarianter
Bosch Rexroth produserer den originale WMR-serien som en del av deres Hydronorma-produktfamilie. Deres NG6 størrelse 5X-serie inkluderer forskjellige rullearrangementer og monteringsmuligheter. Ventilene monteres på standardiserte underplater etter CETOP-mønstre, noe som forenkler utskifting og tillater blanding av komponenter fra forskjellige produsenter.
Hengli Hydraulics tilbyr WMR/U10-serien for NG10-applikasjoner. Deres L3X-serie gir 19 symbolalternativer med både R-type og U-type valsekonfigurasjoner. Denne varianten hjelper ingeniører med å velge den nøyaktige rulleposisjonen og aktiveringsretningen som er nødvendig for deres spesifikke maskinoppsett.
Andre leverandører som PONAR Wadowice og Leader Hydraulics produserer kompatible ventiler. Standardiseringen under ISO 4401 betyr at disse ventilene fysisk kan byttes ut, selv om designere bør verifisere at trykkklassifiseringer, strømningskapasiteter og spolekonfigurasjoner samsvarer med deres applikasjonsbehov.
Installasjonskrav
Riktig installasjon av en retningsreguleringsventil WMR starter med overflatebehandling. Monteringsflaten på underplaten må oppfylle planhetsspesifikasjoner på 0,01 per 100 millimeter med en maksimal overflateruhet på Rz 4. Eventuelle uregelmessigheter kan skape lekkasjebaner rundt ventilbasen.
Fire M6 x 40 millimeter hulskruer fester ventilen til underplaten. Å stramme disse boltene til 9 newtonmeter med en toleranse på pluss eller minus 15 prosent gir tilstrekkelig klemkraft uten å forvrenge ventilhuset. Kryssstramming i diagonalt mønster sikrer jevn trykkfordeling.
Hydraulikksystemet må bruke riktig filtrering før det kobles til retningsreguleringsventilen WMR. Installering av filtre som opprettholder ISO 4406 klasse 20/18/15 renhet beskytter de tette klaringene mellom spolen og kroppen. Selv små partikler kan skrape disse overflatene, forårsake intern lekkasje eller klebing.
Real-World-applikasjoner
Maskinverktøy bruker retningsreguleringsventilen WMR for verktøyskiftesekvenser og arbeidsfesteoperasjoner. Når maskinspindelen eller verktøyveksleren beveger seg til bestemte posisjoner, aktiverer kammene valsen og utløser hydrauliske bevegelser. Dette sikrer at riktig sekvens skjer automatisk uten elektroniske kontroller.
Gruve- og metallurgisk utstyr er avhengig av disse ventilene for transportørposisjonering og portkontroll. De tøffe miljøene i disse bransjene gjør mekanisk aktivering attraktiv fordi det ikke er noen elektriske tilkoblinger som kan korrodere eller svikte. Støv og fuktighet som vil ødelegge elektroniske sensorer har minimal innvirkning på et enkelt rulle- og kamarrangement.
Løfteplattformer og sakseløfter har WMR-ventiler i sikkerhetssystemer. Rulleposisjonen kan indikere om sikkerhetsbøyler er på plass eller om plattformen har nådd bestemte høyder. Denne fysiske verifiseringen tilfører redundans til sikkerhetskretser og overholder forskrifter som krever mekaniske forriglinger.
Vedlikehold og feilsøking
Ekstern lekkasje rundt monteringsflaten indikerer vanligvis skadede O-ringer eller en feil tiltrukket ventil. Inspeksjon og utskifting av monteringspakningen løser de fleste eksterne lekkasjeproblemer. Å verifisere at monteringsoverflaten forblir flat og uskadet forhindrer gjentakelse.
Intern lekkasje viser seg når aktuatorer driver sakte når ventilen skal holde dem på plass. Dette skyldes ofte at forurenset væske sliter på spolen og boringen. Kontroll av væskerenhet og utskifting av filtre løser grunnårsaken. I alvorlige tilfeller kan ventilen trenge utskifting hvis slitasjen overskrider akseptable grenser.
Klistret eller treg drift skjer når spolen ikke beveger seg fritt inne i boringen. Forurensning topper igjen listen over årsaker, men å operere utenfor de angitte temperatur- eller viskositetsområdene skaper også problemer. Å sikre at hydraulikkvæsken holder seg innenfor spesifikasjonene forhindrer de fleste driftsproblemer med retningsreguleringsventilen WMR.
Sammenligning med andre ventiltyper
WMM-serien bruker en manuell spak i stedet for en rulle for aktivering. Operatører beveger spaken manuelt for å endre ventilposisjon, noe som fungerer bra for kontroller som folk betjener direkte. WMD-serien erstatter spaken med en dreieknapp, og tilbyr et mer kompakt alternativ for manuell kontroll.
Elektrisk betjente magnetventiler gir fjernkontroll, men krever elektrisk kraft og kontrollsignaler. Disse ventilene bytter raskere enn mekaniske typer, men introduserer potensielle feilpunkter gjennom ledninger, solenoider og elektroniske kontrollere. Retningsreguleringsventilen WMR eliminerer disse bekymringene i applikasjoner der mekanisk aktivering er fornuftig.
Pilotbetjente ventiler bruker hydraulisk trykk for å forskyve større spoler, noe som tillater kontroll av høyere strømninger med mindre aktiveringskrefter. Disse ventilene koster mer og legger til kompleksitet sammenlignet med den direktevirkende WMR-designen. For applikasjoner innenfor strømnings- og trykkkapasiteten til WMR, viser den enklere designen seg ofte mer pålitelig og økonomisk.
Hensyn til trykkhåndtering
Mens P-, A- og B-portene håndterer 315 bar trygt, krever T-portbegrensningen oppmerksomhet på systemdesign. Enhver begrensning i tankledningen eller bruk av et trykksatt reservoar øker trykket ved T-porten. Mottrykk fra andre ventiler som deler samme tanklinje påvirker også denne porten.
Installering av en separat tankledning for ventiler med betydelig returstrøm hjelper til med å styre T-porttrykket. Noen designere bruker en dedikert lavtrykks returmanifold som kobles direkte til tanken med minimal begrensning. For systemer der høyere T-porttrykk er uunngåelig, forhindrer spesifisering av høytrykksvarianter av retningsreguleringsventilen WMR for tidlig tetningssvikt.
Tilbakeslagsventiler eller begrensere på visse kretsplasseringer kan uventet skape trykk ved T-porten. Nøye kretsanalyse under design identifiserer disse situasjonene. Trykkmålere ved T-porten under igangkjøring bekrefter at faktiske forhold holder seg innenfor spesifikasjonene.
Integrasjon av flytkontroll
Retningsreguleringsventilen WMR bytter strømningsretning, men styrer ikke strømningshastigheten direkte. De fleste applikasjoner krever ekstra strømningskontroll for å regulere aktuatorhastigheten. Nåleventiler eller trykkkompenserte strømningskontroller installeres enten i kretsen eller direkte i ventilportene.
Noen WMR-modeller godtar gjengede patronbegrensere som installeres direkte i P-porten. Disse pluggene i størrelse B08, B10 eller B12 gir enkel strømningsbegrensning og demping av trykkpigger. Den integrerte designen sparer plass og reduserer antall separate komponenter i den hydrauliske manifolden.
Måler-inn strømningskontroll begrenser væske inn i aktuatoren, mens måler-out-kontroll begrenser returstrømmen. Valget avhenger av lastegenskapene og ønsket kontrollkvalitet. Retningsreguleringsventilen WMR tilpasser begge tilnærmingene gjennom riktig kretsdesign rundt ventilen.
Markedshensyn for 2025
Utfordringer i forsyningskjeden fortsetter å påvirke tilgjengeligheten av hydrauliske komponenter. Ledetider for spesialiserte WMR-konfigurasjoner kan strekke seg over flere måneder, med noen produsenter som oppgir leveringsdatoer inn i september 2025. Planlegging fremover og vedlikehold av strategisk beholdning bidrar til å unngå produksjonsforsinkelser.
Priser for standard NG6-konfigurasjoner starter rundt 800 amerikanske dollar fra store produsenter. Annenhåndsmarkedet tilbyr alternativer, med brukte ventiler noen ganger tilgjengelig i intervallet 150 til 200 dollar. Kjøp av brukte ventiler krever imidlertid nøye inspeksjon for å bekrefte intern tilstand og unngå for tidlig feil.
Multi-sourcing-strategier som inkluderer både premiummerker som Bosch Rexroth og kompatible alternativer fra produsenter som Hengli gir fleksibilitet i forsyningen. ISO 4401-standardiseringen betyr at det fortsatt er mulig å bytte mellom merker hvis spesifikasjonene stemmer overens. Vedlikehold av godkjente leverandørlister for flere leverandører reduserer risikoen i dagens markedsmiljø.
Rollen i moderne automatisering
Ettersom fabrikkene legger til flere sensorer, kontrollere og nettverkstilkobling, gir den enkle mekaniske retningsreguleringsventilen WMR strategiske fordeler. Den kan ikke hackes, krever ingen programvareoppdateringer og feiler på forutsigbare måter. Denne påliteligheten blir verdifull for sikkerhetskritiske funksjoner som trenger mekanisk backup.
Europeiske forskrifter som Cyber Resilience Act fokuserer på digital produktsikkerhet. Rent mekaniske komponenter som WMR-ventilen faller utenfor disse kravene, noe som forenkler samsvar for maskinprodusenter. Ventilen gir et sikkert grunnlag som ikke introduserer cybersikkerhetssårbarheter i systemet.
Energieffektivitet handler om å drive interessen for å optimalisere hydrauliske systemer. Selv om retningsreguleringsventilen WMR i seg selv ikke sparer energi, bidrar dens pålitelighet og lave interne lekkasje til den totale systemeffektiviteten. Riktig dimensjonerte ventiler med passende strømningsklassifiseringer minimerer trykkfall og bortkastet varmeutvikling.
Velge riktig konfigurasjon
Å velge en retningsreguleringsventil WMR starter med å forstå applikasjonskravene. Maksimal strømningshastighet og trykk avgjør om NG6 eller NG10 dimensjonering er passende. Aktuatortypen og ønsket nøytralposisjonsadferd dikterer symbolkonfigurasjonen som er nødvendig.
Rulleposisjonering påvirker hvordan ventilen integreres med det mekaniske systemet. R-type ruller monteres på den ene siden mens U-type ruller monteres på en annen, noe som gir fleksibilitet i kamplassering. Den nødvendige aktiveringskraften og tilgjengelig kamgeometri påvirker dette valget.
Valg av tetningsmateriale avhenger av væsketype og ekstreme temperaturer. Standard NBR-tetninger fungerer med petroleumsbasert hydraulikkolje i typiske industrielle temperaturområder. Høytemperaturapplikasjoner eller syntetiske væsker kan kreve FKM-tetninger som tåler forskjellige forhold. Verifisering av kjemisk kompatibilitet forhindrer hevelse eller forringelse av tetninger.
Dokumentasjons- og støtteressurser
Produsenter leverer detaljert teknisk dokumentasjon for retningsreguleringsventilen WMR gjennom sine nettsider. Dataark viser nøyaktige spesifikasjoner, dimensjoner og bestillingskoder. Installasjonsmanualer dekker monteringsprosedyrer og dreiemomentverdier i detalj.
CAD-modeller i ulike formater hjelper med maskindesign og manifoldlayout. Disse 3D-representasjonene viser nøyaktige ventilkonvolutter og portplasseringer, noe som tillater interferenskontroll før fysisk prototyping. De fleste produsenter tilbyr modeller i STEP- eller IGES-formater som importeres til vanlig designprogramvare.
Applikasjonsteknisk støtte hjelper til med å løse komplekse kretsdesignspørsmål. Produsenter vedlikeholder tekniske team som kan anbefale spesifikke konfigurasjoner for uvanlige applikasjoner eller feilsøke problemer i eksisterende systemer. Å utnytte disse ressursene i designfasen forhindrer kostbare feil og redesign.
Endelige betraktninger
Retningsreguleringsventilen WMR tjener applikasjoner der mekanisk posisjonskontroll og pålitelig kobling betyr mer enn elektronisk sofistikering. Dens velprøvde design håndterer krevende forhold innen gruvedrift, metallbearbeiding og materialhåndtering uten sårbarhetene til elektroniske kontroller. Å forstå dens evner og begrensninger gjør at ingeniører kan bruke den effektivt.
Riktig væskehåndtering forlenger ventilens levetid betydelig. Opprettholdelse av renslighetsstandarder, drift innenfor spesifiserte temperatur- og viskositetsområder og styring av T-porttrykk forhindrer de fleste feilmoduser. Disse enkle forholdsreglene gjør retningsreguleringsventilen WMR til en langvarig komponent som gir flere tiår med service.
I en verden som presser mot digital transformasjon, beviser WMR-ventilen at mekaniske løsninger fortsatt har viktige roller. Dens manglende evne til å bli hacket eller eksternt manipulert gir iboende sikkerhet. Den fysiske sammenhengen mellom maskinposisjon og hydraulisk handling skaper forutsigbar oppførsel som sikkerhetssystemer kan stole på. Av disse grunner er retningsreguleringsventilen WMR fortsatt relevant i moderne industriell hydraulikk.
