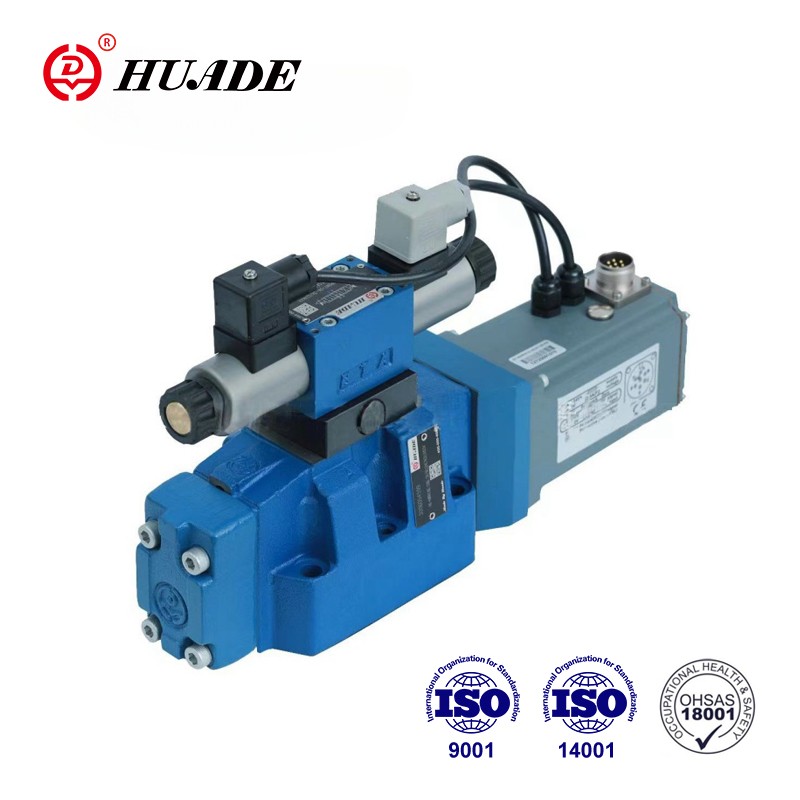

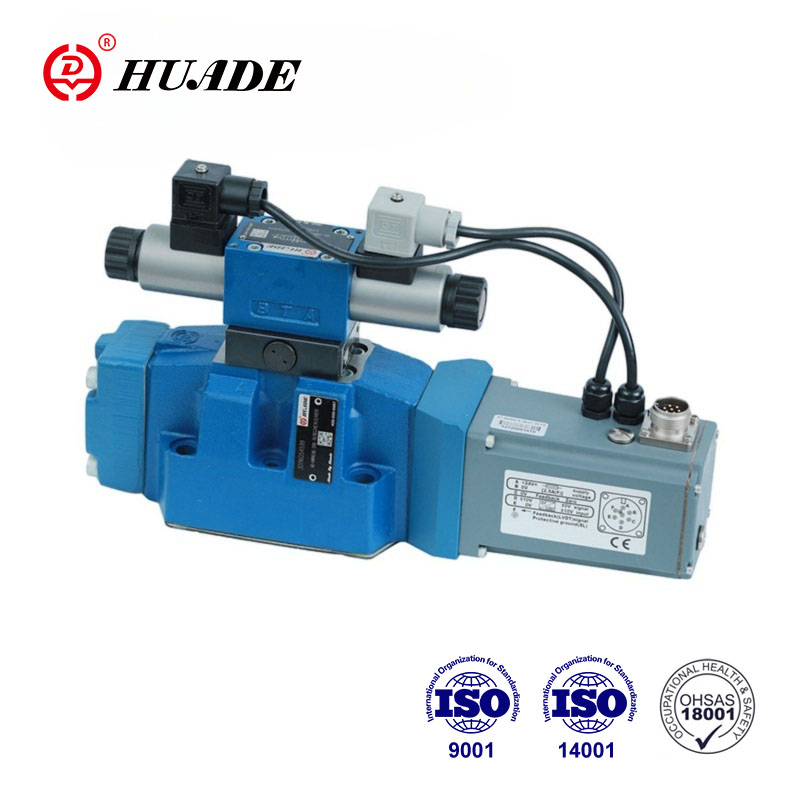

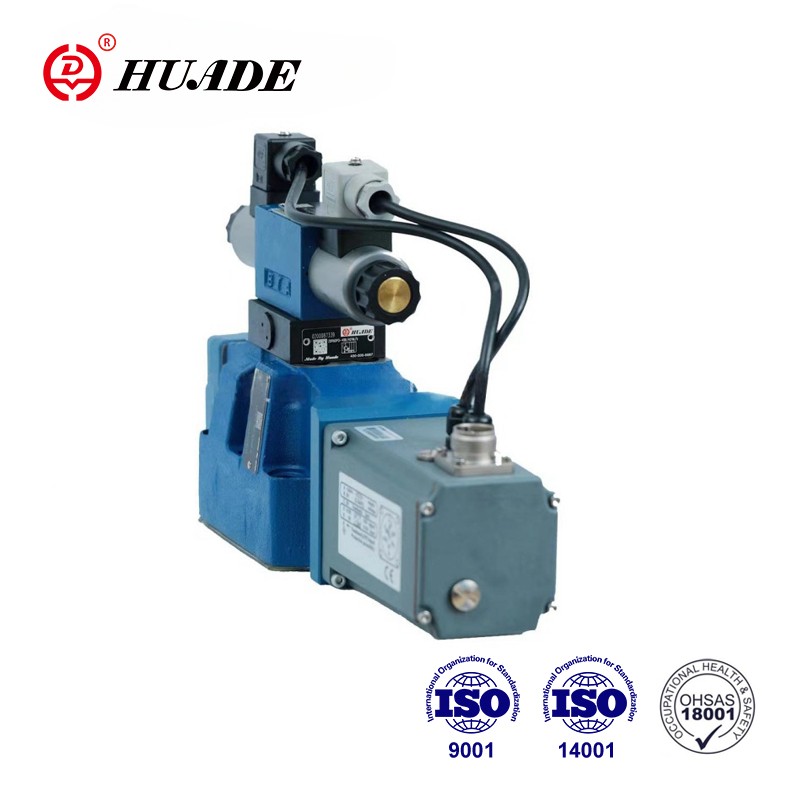

Ventiler av type 4WRKE er 2-trinns proporsjonale retningsventiler. De kontrollerer strømningsretningen og størrelsen. Hovedstadiet er posisjonskontrollert slik at kontrollspoolposisjonen er uavhengig av strømningskrefter også for større strømmer. Etter introduksjonen av teknologi og uavhengig forskning og utvikling, har proporsjonale ventilprodukter med Huade -merket stabil ytelse og høy kvalitet.
| Hydraulisk | |||||
| Størrelse | 10 | 16 | 25 | 32 | |
| Driftstrykk | Pilotkontrollventil (MPA) pilotoljeforsyning | 2,5 ~ 31,5 | |||
| Hovedventil, porter P, A, B (MPA) | 31.5 | 35 | 35 | 35 | |
| Returtrykk (MPA) | Pilotoljeavløp, ekstern | 31.5 | 25 | 25 | 25 |
| Pilotoljeavløp, internt | ＜ 1 | ||||
| Port y | ＜ 1 | ||||
| Nominell flyt Q ± 10 % ved △ P = 1MP (l/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Flyt av hovedventil (maks. Tillatt) (l/min) | 170 | 460 | 870 | 1600 | |
| Pilotoljestrømning ved port x eller y med en trinnform for inngangssignal fra 0 til 100 % (l/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hysterese (%) | ≤1 | ||||
| Responsfølsomhet (%) | ≤0,5 | ||||
| Filtreringspresisjon (μm) | ≤20 | ||||
| Trykkvæske | Mineralolje fosfatester | ||||
| Medium viskositet (mm2/s) | 20 ~ 380 | ||||
| Trykkvæske temperaturområde (℃) | -20 ~ 70 | ||||
| Vekt (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Elektriske data | |
| Ventilbeskyttelse til DIN 40 050 | IP65 |
| Spenningstype | DC |
| Signaltype | Analog |
| Kraft, maks (w) | 72 (gjennomsnitt = 24 W) |
| Elektrisk tilkobling | Med komponentplugg til E DIN 43 563-AM6 |
| Plug-in-kontakt til E DIN 43 563-BF6-3 | |
| Kontrollelektronikk | Integrert i ventilen |
Funksjoner:
▶ Pilot betjent 2-trinns proporsjonal retningsventil med tilbakemelding av elektrisk stilling av hovedkontrollspolen og integrert elektronikk (OBE);
▶ Kontroll av strømningsretningen og størrelsen på en strømning
▶ Operasjon ved hjelp av proporsjonale solenoider
▶ Subplate Montering: Portingmønster i henhold til IS0 4401
▶ Springssentrert hovedkontrollspole
▶ Tilbakemelding fra elektrisk stilling
▶ Pilotkontrollventil: Enkelt trinns proporsjonal retningsventil
▶ Hovedfase med posisjonskontroll
Søknad:
Proporsjonal retningsventil 4WRKE-3X brukes til å kontrollere retningen og strømmen.
Ventilene består hovedsakelig av pilotkontrollventilen (1), huset (8), hovedkontrollspolen (7), dekslene (5 og 6), sentreringsfjæren (4), den induktive posisjonen transduser (9) og trykkreduserende ventil (3). Hvis det ikke er noe inngangssignal, vil hovedkontrollspolen (7) holdes i den sentrale posisjonen ved sentreringsfjæren (4). Både endringen av posisjonen til hovedkontrollspolen (7) og endringen av kommandoverdien ved koblingssummeringen av forsterkeren skaper en differensialspenning. Under sammenligningen av kommando og faktisk verdi bestemmes et mulig kontrollavvik via elektronikken, og den proporsjonale magnetventilen til pilotkontrollventilen (1) leveres med strøm. Strømmen induserer en kraft i magnetventilen som driver kontrollspolen via en stempel på rad. Strømmen som er gitt ut via kontrolltverrsnitt, forårsaker en justering av hovedkontrollspolen. Hovedkontrollspolen (7) med kjernen i den induktive potale verdien tilsvarer kommandoverdien. I en kontrollert tilstand er hovedkontrollspolen (7) balansert og holdes i denne posisjonen transduser (9) festet til den, blir fortrengt til kontrollposisjonen. Kontrollspolestrøk og kontrollåpningsendring proporsjonalt med kommandoverdien. Kontrollelektronikken er integrert i ventilen. Ved å justere ventil og elektronikk holdes avviket i serieproduksjon av enhetene lavt. Tanklinjene må ikke få lov til å gå tomt; En forhåndsinnlastingsventil skal installeres i tilfelle av en tilsvarende installasjonstilstand (motvektstrykk ca. 0,2 MPa)。
Symbol på proporsjonal retningsventil 4WRKE-3X
Pakke med Proporsjonal retningsventil 4WRKE-3X
