Når folk søker etter informasjon om retningskontrollventilen WE 5 for Rexroth, ønsker de vanligvis å forstå hva denne ventilen gjør, hvordan den fungerer og om den passer deres behov. WE 5-betegnelsen refererer til en bestemt størrelseskategori i Rexroths ventilserie, men historien er mer interessant enn bare én ventilmodell.

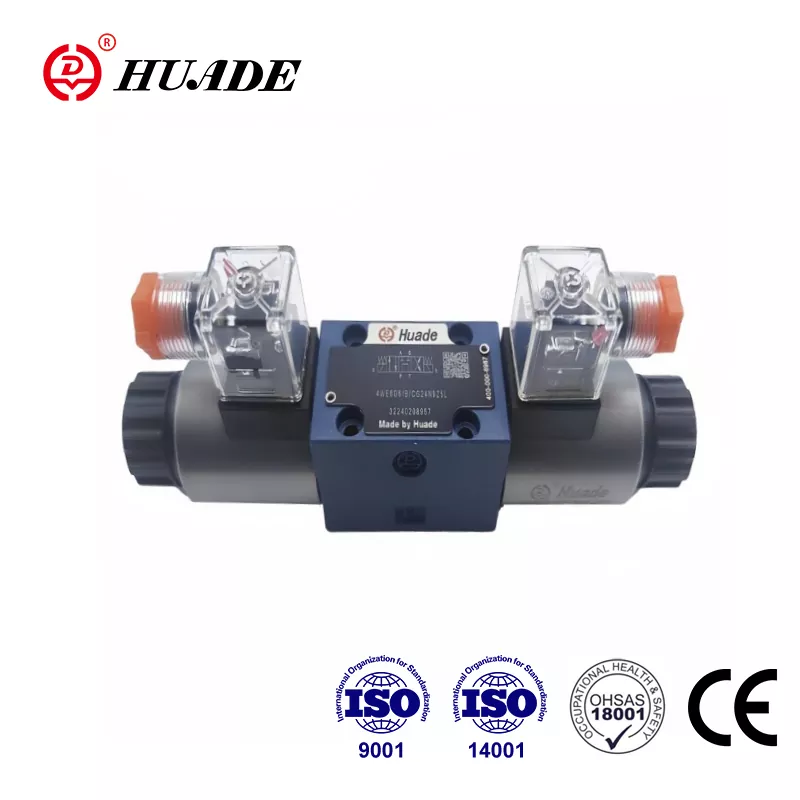

Hva er retningsreguleringsventilen WE 5
Den originale WE 5 fra Rexroth var en retningsreguleringsventil bygget etter NG5-størrelsesstandarden. Disse ventilene kontrollerte hydraulisk væskestrøm i systemer som trengte moderat trykk og strømningshastigheter. Den tradisjonelle WE 5 kunne håndtere trykk opp til 250 bar og strømningshastigheter mellom 14 og 20 liter per minutt. I mange år fungerte dette ytelsesnivået bra for mindre hydrauliske systemer som kompaktmaskineri og lett industrielt utstyr.
Imidlertid krever moderne industrielle applikasjoner mer kraft og høyere strømningshastigheter. Det er her utviklingen av retningsreguleringsventilen WE 5 blir viktig. Rexroth utviklet 5X-serien, som inkluderer 5-.WE 10-modellene. Disse nyere ventilene opprettholder designfilosofien til den originale WE 5, men skalerer opp til NG10-størrelse. Resultatet er en ventil som kan håndtere opptil 160 liter per minutt ved trykk som når 420 bar. Når ingeniører i dag søker etter en retningskontrollventil WE 5, ender de ofte opp med å velge disse NG10-modellene fordi de oppfyller gjeldende ytelseskrav.
Retningskontrollventilen WE 5-familien følger internasjonale standarder som ISO 4401-05 og NFPA D05. Denne standardiseringen betyr at ventilene kan monteres på standard underplater og erstatte lignende ventiler fra andre produsenter uten å redesigne hele systemet.
Hvordan ventilen fungerer på innsiden

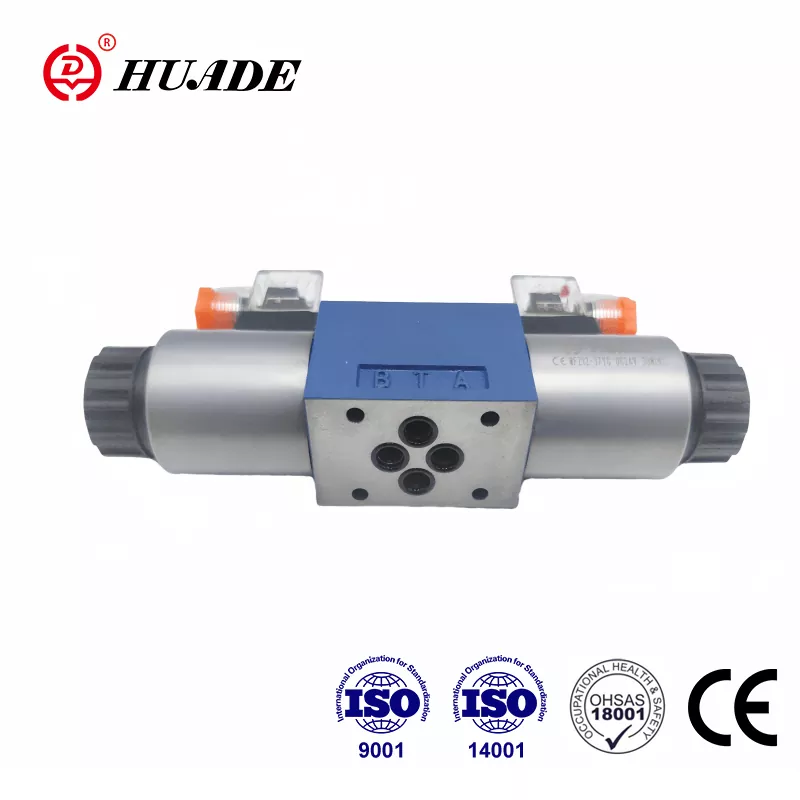

Den grunnleggende strukturen til en retningskontrollventil WE 5 er enkel. Inne i ventilhuset sitter en glidespole som beveger seg frem og tilbake for å koble til forskjellige porter. Når spolen skifter posisjon, endrer den hvilke porter som er koblet til hverandre. For eksempel kan spolen koble port P (trykk) til port A mens port B kobles til port T (tank). Når spolen beveger seg den andre retningen, reverserer den disse koblingene.
Hva får retningsreguleringsventilen WE 5 til å bevege denne spolen? Svaret er en elektromagnetisk solenoid. Rexroth bruker det de kaller en "våt" solenoiddesign. Solenoiden sitter inne i hydraulikkvæsken i stedet for å være forseglet fra den. Dette høres kanskje risikabelt ut, men det gir faktisk bedre kjøling og lengre levetid. Hydraulikkvæsken transporterer varme fra spolen, slik at solenoiden kan kjøre kontinuerlig uten overoppheting.
Når du slår av strømmen til solenoiden, skyver fjærer inne i ventilen spolen tilbake til midtstilling. Ulike fjærkonfigurasjoner skaper ulik oppførsel. Standardoppsettet bruker returfjærer på begge sider. Noen versjoner bruker sterkere fjærer for å få ventilen til å bytte raskere. Andre versjoner eliminerer fjærer helt for spesielle bruksområder der spolen skal forbli i hvilken posisjon den beveget seg for å vare.
Mange retningskontrollventil WE 5-modeller inkluderer en manuell overstyringsfunksjon. Dette er en trykknapp på toppen av ventilen som lar noen flytte spolen for hånd. Under oppsett eller feilsøking viser denne manuelle kontrollen seg veldig nyttig. Du kan teste systemet uten å bruke elektrisk strøm.
Ytelsesevner og grenser
De moderne NG10-versjonene av Directional Control Valve WE 5-systemet håndterer imponerende ytelsestall. Standardmodeller fungerer ved 350 bar trykk, med spesialversjoner vurdert til 420 bar. Strømningskapasiteten når 160 liter per minutt med likespenningsdrift, eller 120 liter per minutt med AC-spenning etter retting.
Temperaturområdet spenner fra minus 30 grader Celsius til pluss 80 grader Celsius. Ventilen fungerer med hydrauliske væsker som strekker seg fra veldig tynne (2,8 millimeter i kvadrat per sekund) til ganske tykke (500 millimeter i kvadrat per sekund). Denne fleksibiliteten betyr at én ventildesign tjener mange forskjellige bruksområder.
Høy ytelse kommer imidlertid med noen hensyn. Når væske strømmer gjennom ventilen med maksimal hastighet, blir hydrauliske krefter som virker på spolen betydelige. Disse kreftene kan forårsake ustabilitet eller vibrasjoner. For å klare dette tilbyr Rexroth gasskassetter som installeres i portene. Disse patronene begrenser flyten litt, noe som reduserer dynamiske krefter og jevner ut driften. Avveiningen er høyere trykkfall over ventilen, men den forbedrede stabiliteten er vanligvis verdt det.
Intern lekkasje er en annen egenskap ved retningskontrollventilen WE 5-design. Alle spoleventiler lekker litt væske forbi spolen fordi spolen trenger klaring for å bevege seg fritt. Denne lekkasjen øker gradvis ettersom ventilen slites over tusenvis av sykluser. For applikasjoner som trenger å holde laster på plass i lange perioder, kan det hende at retningsreguleringsventilen WE 5 alene ikke gir nok holdekraft. Å legge til eksterne tilbakeslagsventiler eller velge en spolekonfigurasjon med lukket senter hjelper til med å løse dette problemet.
Elektrisk kontroll og responstid
Den elektriske siden av retningsreguleringsventilen WE 5 fungerer på standard industrispenninger. DC-versjoner aksepterer 12, 24, 110 eller 220 volt, med 24 volt som vanligst. AC-versjoner trenger en likeretterkontakt for å konvertere vekselstrøm til likestrømmen som solenoiden krever.
Strømforbruket varierer fra 17 til 38 watt avhengig av den spesifikke modellen. Ventilene er klassifisert for 100 prosent driftssyklus, noe som betyr at de kan holde seg aktivert kontinuerlig uten skade. Denne kontinuerlige vurderingen er viktig fordi mange hydrauliske systemer holder en posisjon i lengre perioder.
Responstiden varierer basert på flere faktorer. Standard solenoider tar mellom 65 og 150 millisekunder å slå på og mellom 48 og 104 millisekunder å slå av. Disse tidene kan virke raske, men noen applikasjoner trenger enda raskere respons. Rexroth tilbyr pulsbreddemodulasjonskassetter som halverer byttetiden. Disse PWM-kassettene pulserer raskt solenoidspenningen i et kontrollert mønster som øker spolens bevegelse.
Et annet PWM-alternativ reduserer energiforbruket i stedet for å forbedre hastigheten. Denne energireduserende patronen senker spoletemperaturen med minst 30 grader Celsius. Lavere temperatur forlenger ventilens levetid i varme miljøer eller applikasjoner med høy belastning. Ingeniører må velge mellom å optimalisere for hastighet eller å optimalisere for termisk styring. Retningskontrollventil WE 5-systemet gir alternativer for begge prioriteringer.
Når solenoiden slås av, genererer det kollapsende magnetfeltet en spenningspiss. Denne piggen kan skade sensitiv elektronikk koblet til samme strømforsyning. Standard K4-solenoider krever eksterne undertrykkelsesdioder for å holde denne spenningen under 500 volt. K72L-solenoidversjonen inkluderer integrert beskyttelse, som forenkler kabling og sikrer samsvar med elektriske sikkerhetsstandarder.
Velge riktig spolekonfigurasjon
Spolen inne i en retningskontrollventil WE 5 bestemmer hva ventilen gjør i hver posisjon. Mest vanlig er fireveis tre-posisjonsspoler. Disse spolene har fire porter (P, T, A, B) og tre distinkte posisjoner (venstre, senter, høyre).
Senterposisjonsadferden er spesielt viktig. En "E" spole lukker alle fire portene i midtposisjon. Dette skaper et lukket senter som låser lasten på plass og bygger trykk ved pumpen. E-konfigurasjonen gir maksimal lastholding, men krever en avlastningsventil for å beskytte pumpen mot overtrykk.
En "H" spole lukker portene P, A og B mens T kobles til i midtposisjon. Dette avlaster pumpen til tanken, og reduserer energisvinn når ventilen er sentrert. Lasten forblir låst fordi A og B er lukket, men holdekraften er ikke like sterk som med en E-spole.
En "J" spole lukker P mens A, B og T kobles sammen i midtposisjon. Dette lar lasten flyte fritt og lar termisk ekspansjon slippe ut til tanken. J-konfigurasjonen er nyttig for systemer som trenger å bevege seg lett i nøytral posisjon eller for å forhindre trykkoppbygging fra temperaturendringer.
Å velge feil spoletype skaper problemer. For eksempel kan bruk av en H-spole på en vertikal løfteapplikasjon la lasten drive sakte ned på grunn av intern lekkasje. En E-spole holder bedre. På den annen side vil bruk av en E-spole på en horisontal akse som må bevege seg fritt få systemet til å føles stivt og sløse med energi. Å forstå applikasjonen din hjelper deg å velge riktig retningskontrollventil WE 5-konfigurasjon.
Installasjons- og vedlikeholdshensyn
Installasjon av en retningsreguleringsventil WE 5 krever oppmerksomhet på noen få hovedpunkter. Ventilen monteres på en underplate som må oppfylle ISO 4401-05-standardene. Rexroth underplater har spesifikke delenummer og må bestilles separat. Før du installerer ventilen, sørg for at underplaten er ren og riktig installert på manifolden eller blokken.
Elektriske tilkoblinger bruker DIN EN 175301-803 standard kontakter. Kontakten kan roteres 90 grader for å imøtekomme ulike behov for ledningsføring. Noen kontakter inkluderer innebygde likerettere for AC-drift, mens andre legger til LED-indikatorer for visuell bekreftelse av solenoidens tilstand.
Væskens renslighet betyr mer enn de fleste er klar over. Avstandene inne i retningskontrollventilen WE 5 måler bare noen få mikrometer. Forurensningspartikler kan sette seg fast i spolen, noe som får ventilen til å feste seg eller ikke skifter. Filtrering til 25 mikrometer eller finere anbefales sterkt. Regelmessig filtervedlikehold forhindrer de fleste ventilproblemer.
Ventilen fungerer med mineralbaserte hydraulikkoljer og flere typer biologisk nedbrytbare væsker. Tetningsmaterialer kommer i NBR (nitril) for standardoljer eller FKM (Viton) for syntetiske væsker og høye temperaturer. Sørg for at tetningsmaterialet passer til væsken i systemet.
Vedlikeholdet er relativt enkelt. Magnetspolene er utskiftbare uten å fjerne ventilen fra systemet. Sjekk spolemotstanden med jevne mellomrom for å oppdage degradering før feil oppstår. Hvis ventilen begynner å reagere sakte eller ikke skifter, er forurensning den mest sannsynlige årsaken. Å spyle systemet og skifte filtre løser vanligvis problemet. Slitte interne komponenter kan erstattes med originale Rexroth-reservedeler, som vanligvis er tilgjengelig i ti år etter produksjon.
Ta kjøpsbeslutningen
Når du bestemmer deg for å kjøpe en retningskontrollventil WE 5 eller dens moderne NG10-ekvivalent, er det flere faktorer som påvirker valget. Først må du kontrollere strømnings- og trykkkravene dine. Hvis du trenger mindre enn 20 liter per minutt ved moderat trykk, kan en tradisjonell NG5-størrelse være tilstrekkelig. For høyere ytelse er NG10-modellene i 5X-serien gjeldende standard.
For det andre, vurder den elektriske spenningen som er tilgjengelig i anlegget ditt. 24-volt DC-versjonen er mest vanlig innen industriell automasjon, mens 110 eller 220 volt alternativer passer til ulike regioner og bruksområder.
For det tredje, vurder om du trenger spesielle funksjoner som rask veksling, energireduksjon eller posisjonsovervåking. Disse alternativene øker kostnadene, men gir reelle fordeler i krevende applikasjoner.
Pris varierer betydelig avhengig av spesifikasjoner og leverandør. Autoriserte distributører og industrielle leverandører bærer disse ventilene, ofte med teknisk støtte for å hjelpe med valg. Massekjøp kvalifiserer vanligvis for volumrabatter. Den offisielle Rexroth-katalogen gir detaljerte spesifikasjoner og bestillingskoder for å sikre at du får nøyaktig riktig ventil.
Alternative leverandører tilbyr kompatible ventiler til lavere priser, men kompatibilitet og pålitelighet kan variere. For kritiske bruksområder gir ekte Rexroth-ventiler bedre langtidsverdi gjennom jevn ytelse og tilgjengelighet av deler.
Praktiske anvendelser og suksessfaktorer
Retningsreguleringsventilen WE 5 og dens etterkommere finner hjem i utallige bruksområder. Sprøytestøpemaskiner bruker dem til å kontrollere formklemmer og ejektorer. Robotsystemer er avhengige av dem for presis bevegelseskontroll. Gaffeltrucker er avhengige av dem for styring og løftefunksjoner. Metallformingspresser, maskinverktøy og materialhåndteringsutstyr har alle disse ventilene.
Suksess med enhver installasjon av retningsstyreventil WE 5 avhenger av å tilpasse ventilen til applikasjonskravene. Høyflyt-applikasjoner trenger gasskassetter for å opprettholde stabiliteten. Høytemperaturmiljøer drar nytte av energireduserende solenoider. Lastholdende applikasjoner krever lukkede senterspoler og muligens eksterne tilbakeslagsventiler.
Det elektriske systemet må gi riktig spenning og inkludere beskyttelse mot spenningstopper. Hydraulisk systemdesign bør ta hensyn til trykkfall gjennom ventilen og gi tilstrekkelig filtrering.
Regelmessig vedlikehold forlenger ventilens levetid og forhindrer uventet nedetid. Enkle fremgangsmåter som å overvåke filterets tilstand, sjekke for ekstern lekkasje og teste solenoidresponsen holder systemet i gang pålitelig.
Utviklingen fra den originale WE 5 til den moderne 5X-serien viser hvordan industrielle hydrauliske komponenter avanserer for å møte endrede behov. Å forstå både arven og nåværende evner hjelper ingeniører med å ta informerte beslutninger om hvilken retningskontrollventil WE 5-variant som passer best for deres applikasjon. Med riktig valg, installasjon og vedlikehold leverer disse ventilene mange års pålitelig service i krevende industrielle miljøer.
